超详细！新手必看！STM32-EXTI外部中断

  

一、什么是外部中断？

   外部中断是指由微处理器或微控制器外部引脚（通常是GPIO引脚）上的外部事件触发的中断。这些外部事件可以是来自外部设备、传感器或其他外部信号源的触发。

二、外部中断EXTI详细内容

   由AFIO时钟管理的寄存器有AFIO_EVCR(时间控制寄存器)、AFIO_MAPR(备用功能重映射和调试IO配置寄存器)、AFIO_EXTICRX(外部中断配置寄存器)。我们需要通过AFIO_EXTICRx配置GPIO线上的外部中断/事件，必须先使能AFIO时钟。所以在配置EXTI时需要先开启AFIO时钟。

1. 总线分布

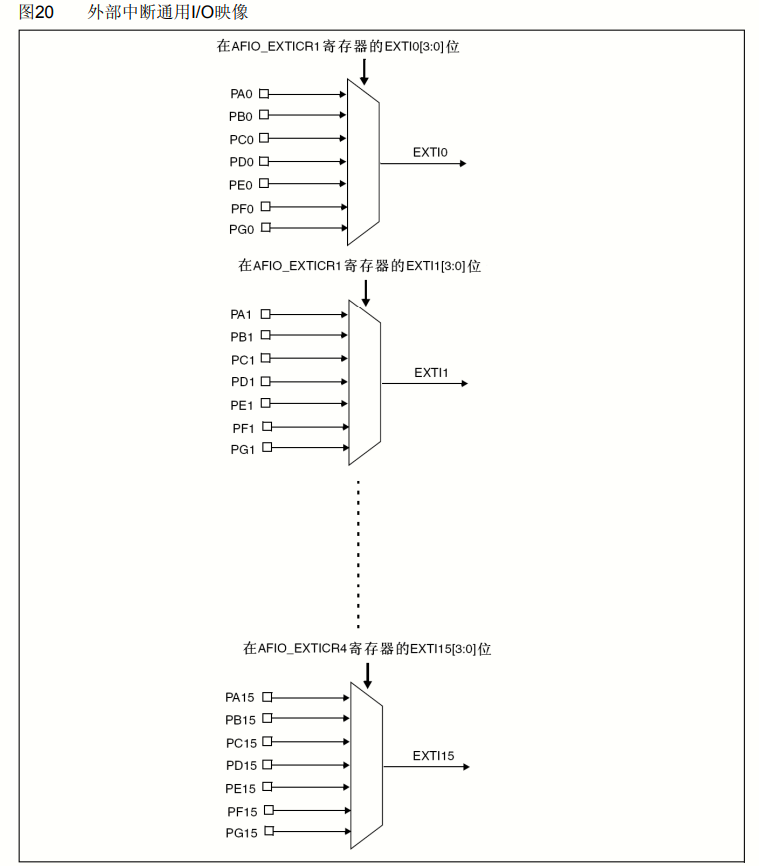

每个不同的GPIO序号对应着不同的EXTI线，在配置时这也是至关重要的一步。

● EXTI线16连接到PVD输出。
● EXTI线17连接到RTC闹钟事件。
● EXTI线18连接到USB唤醒事件。
● EXTI线19连接到以太网唤醒事件(只适用于互联型产品) 。

2. 相关寄存器

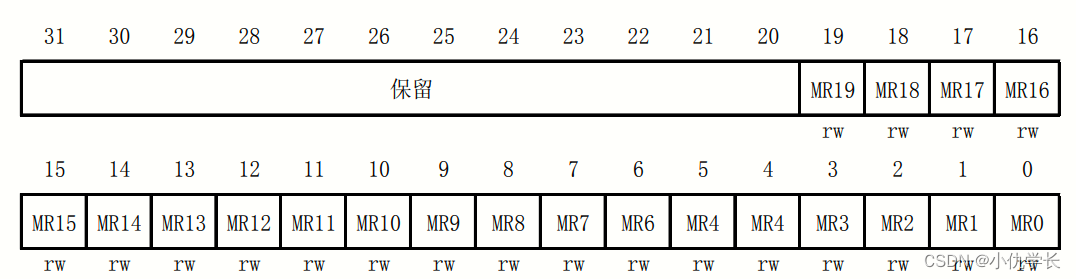

（1）中断屏蔽寄存器(EXTI_IMR)： 屏蔽（置0）或开放（置1）来自线x的中断请求。使能/失能中断。
（2） 挂起寄存器(EXTI_PR) ： 没有发生(置0) /发生（置1）触发请求。
当在外部中断线上发生了选择的边沿事件，该位被置’1’。在该位中写入’1’可以清除它，也可以通过改变边沿检测的极性清除。
（3） 事件屏蔽寄存器(EXTI_EMR) ： 屏蔽（置0）或开放（置1）来自线x的事件请求。使能/失能事件。
（4）上升沿触发选择寄存器(EXTI_RTSR) ： 禁止（置0）或允许（置1）输入线x上的上升沿触发(中断和事件) 。
（5）下降沿触发选择寄存器(EXTI_FTSR) ： 禁止（置0）或允许（置1）输入线x上的下降沿触发(中断和事件) 。
（6）软件中断事件寄存器(EXTI_SWIER) ： 当该位为’0’时，写’1’将设置EXTI_PR中相应的挂起位。如果在EXTI_IMR和EXTI_EMR中允许产生该中断，则此时将产生一个中断。
注：通过清除EXTI_PR的对应位(写入’1’)，可以清除该位为’0’。

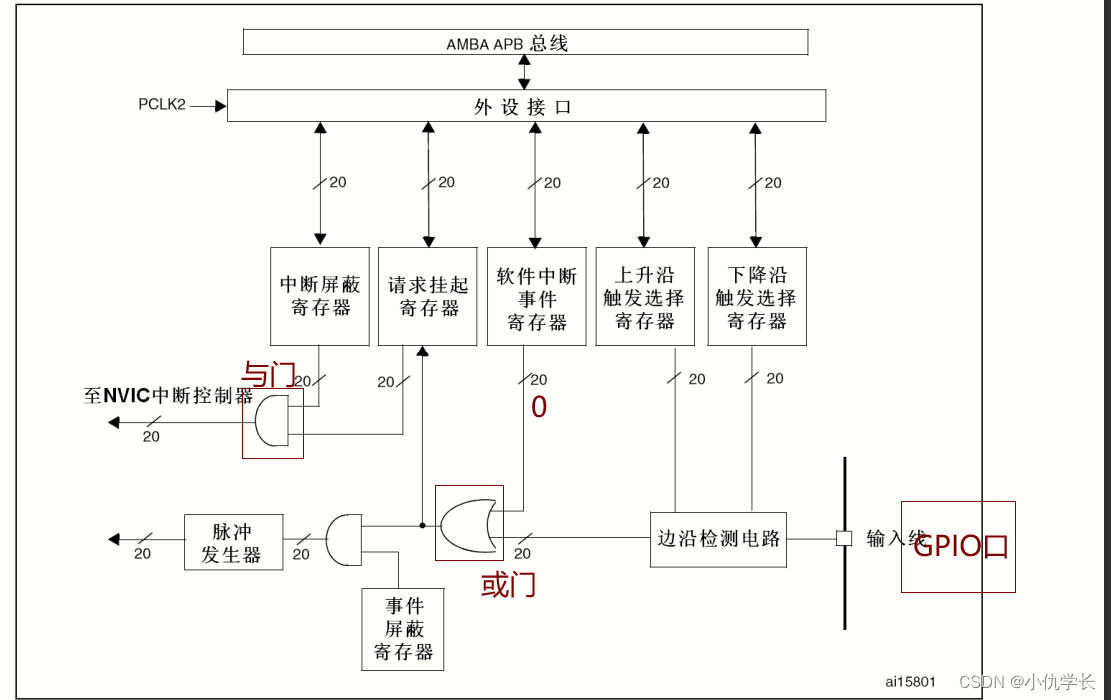

3. 框架图分析

（1） 如果采用外设（输入线）来产生中断，可以选择上升/下降/双边沿触发中断。此时软件中断事件寄存器必须写0。因为软件中断事件寄存器和边沿检测电路通过"或门"连接。如果软件中断寄存器置1，那么会直接产生中断信号，那么外设产生或不产生中断都没有作用。 通过在软件中对软件中断/事件寄存器写 1 ，也可以产生中断/事件请求。
（2） EXTI 可分为两大部分功能，一个是产生中断，另一个是产生事件，这两个功能从硬件上就有所不同。
   ●产生中断线路目的： 是把输入信号输入到 NVIC，进一步会运行中断服务函数，实现功能，这样是软件级的。
   ●产生事件线路目的： 就是传输一个脉冲信号给其他外设使用，并且是电路级别的信号传输，属于硬件级的。
   ●产生中断步骤： 根据输入线外设电路需要的边沿检测设置触发寄存器，并将 “软件中断事件寄存器” 置0（原因如上述），同时在 “中断屏蔽寄存器” 的相应位写 1 使能中断请求。当外部中断线上出现选定信号沿时，便会产生中断请求，“请求挂起寄存器” 的对应的挂起位会置1。在 “请求挂起寄存器” 的对应位写 1 ，将清除该中断请求。
   ●产生事件的步骤： 根据输入线外设电路需要的边沿检测设置触发寄存器，同时在 “事件屏蔽寄存器” 的相应位写 1 允许事件请求。当事件线上出现选定信号沿时，便会产生事件脉冲。
（3）“脉冲发生器” 去触发事件响应，它主要连到其它外设，中断信号来了就激活脉冲发生器，给它连接的其它外设发射一次脉冲信号。
（4） 两个“屏蔽寄存器”。它们都和我们的信号连到了一个 “与门” 上，这就意味着如果把这个屏蔽寄存器的某些位设为 0，来的中断信号就永远过不去这个与门，达到了一个“屏蔽”的效果。例如不希望某个中断通道起作用，那就把中断屏蔽寄存器的那一位设为 0，这里来的中断信号就永远到不了 NVIC；再例如不需要事件响应的功能，那么就把事件屏蔽器全设为 0，事件响应就无效了。

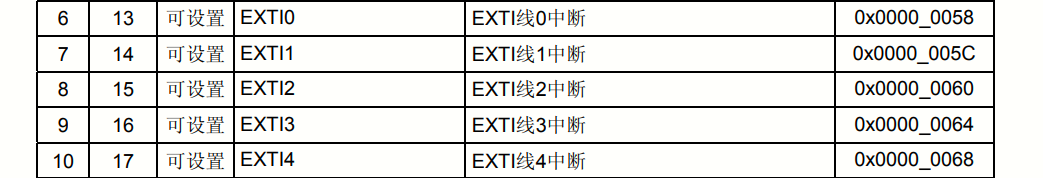

4. 中断

   GPIO的端口号对应着总线，例如PA1对应总线1，PC3对应总线3。而总线EXTI0~4分别对应着自己的中断，即总线EXTI0使用EXTI0中断，总线EXTI1使用EXTI1中断…

总线EXTI5~9选择中断EXTI9_5
总线EXTI10~15选择中断EXTI15_10

5. 相关配置

（1）EXTI模式：

typedef enum
{
	EXTI_Mode_Interrupt = 0x00, //产生中断
	EXTI_Mode_Event = 0x04 //产生事件
}EXTIMode_TypeDef;

（2）EXTI触发类型：

typedef enum
{
	EXTI_Trigger_Rising = 0x08, //上升沿
	EXTI_Trigger_Falling = 0x0C, //下降沿
	EXTI_Trigger_Rising_Falling = 0x10 //上升沿和下降沿都触发
}EXTITrigger_TypeDef;

6. 配置示例（以 PA10 为例）

功能：开启外部中断，当PA10引脚为高电平时（上升沿）触发外部中断。

（1）使能时钟（因为GPIO映射外部中断，所以需要开启AFIO时钟）

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	// GPIOA 时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);	// AFIO 时钟

（2）配置GPIO引脚

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;		// 以上拉输入模式为例
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);

（3）配置GPIO口与外部中断线的映射关系。(PA10挂在EXTI10总线上)

GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource10);//外部中断线10与PA10相映射。

（4）配置EXTI

EXTI_InitTypeDef EXTI_InitStructure;
EXTI_InitStructure.EXTI_Line = EXTI_Line10;		// 选择总线,因为是PA10，所以选择10号线。端口为几就选择几号线。
EXTI_InitStructure.EXTI_LineCmd = ENABLE;		// 使能总线
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;	// 中断模式
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;	// 上升沿触发，当PA10口为高电平时触发中断。
EXTI_Init(&EXTI_InitStructure);

（5）配置NVIC

NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;		// PA10 选择EXTI15_10
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			// 使能中断通道
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;	// 抢占优先级，数值范围要注意符合前面分组的规范
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;		// 响应优先级，数值范围要注意符合前面分组的规范
NVIC_Init(&NVIC_InitStructure);

//（5）在主函数配置中断优先组
//NVIC_PriorityGroupConfig(NVIC_Priority_Group_2);

（6）编写中断服务函数

void EXTI15_10_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line10) == SET) {	// 判断 PX10 对应的挂起寄存器是否置位，如果置位说明产生了中断
		EXTI_ClearITPendingBit(EXTI_Line10);	// 清除中断标志位
		// 处理你的中断 ...
	}
}

为什么要在中断服务函数中清除中断标志位？

答：STM32在产生中断信号后，中断标志位会被硬件置1，所以在处理外部中断信号时，中断服务程序应该在最后的清除操作中将中断标志位重新设置为“0”，以保证系统正常运行。如果中断标志位没有被清除，那么即使该中断信号已经被处理完毕，处理器仍然会认为该中断信号还没有被处理，从而一直处于中断状态，无法处理下一次中断。

7. 附录

（1）软件触发中断的库函数.

void EXTI_GenerateSWInterrupt(uint32_t EXTI_Line);

三、完整代码

功能：这段代码实现了 STM32 外部中断（EXTI）配置，特别是针对 GPIOC 的第 9 引脚（通常用于按钮输入）。该配置会在按钮按下时（触发下降沿）产生外部中断。

exti.c

#include "exti.h"

void EXTI_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    EXTI_InitTypeDef EXTI_InitStructure;
    NVIC_InitTypeDef NVIC_InitStructure;

    // 1. 使能 AFIO 时钟（用于配置外部中断线）
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);   // 外部中断需要使能 AFIO 时钟

    // 2. 使能 GPIOC 时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE); // 使能 GPIOC 端口时钟

    // 3. 配置 GPIOC 的第 9 引脚为上拉输入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;              // 选择端口为 GPIOC 第 9 引脚
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;           // 配置为上拉输入模式
    GPIO_Init(GPIOC, &GPIO_InitStructure);                  // 初始化 GPIOC 第 9 引脚

    // 4. 配置外部中断线连接到 GPIOC 第 9 引脚
    GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource9);

    // 5. 配置外部中断（EXTI）
    EXTI_InitStructure.EXTI_Line = EXTI_Line9;              // 选择外部中断线9（对应 GPIOC 第 9 引脚）
    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;      // 设置为中断模式
    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;  // 设置为下降沿触发
    EXTI_InitStructure.EXTI_LineCmd = ENABLE;               // 使能外部中断线
    EXTI_Init(&EXTI_InitStructure);                          // 初始化 EXTI 寄存器

    // 6. 配置中断优先级并使能外部中断通道
    NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5_IRQn;      // 配置中断通道（EXTI9_5_IRQn）
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02;  // 设置抢占优先级为 2
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01;          // 设置子优先级为 1
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                 // 使能外部中断通道
    NVIC_Init(&NVIC_InitStructure);                                  // 初始化 NVIC 配置
}

void EXTI9_5_IRQHandler(void)
{
    // 判断 EXTI_Line9 是否触发了中断
    if (EXTI_GetITStatus(EXTI_Line9) != RESET)
    {
        // 处理 Line9 的中断（例如，控制 LED）
         led=!led; // 切换 LED 状态
        // 清除 EXTI_Line9 中断标志
        EXTI_ClearITPendingBit(EXTI_Line9);
    }
}
