ADC-模数转换

ADC（Analog-Digital Converter）模拟-数字转换器；

ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁；采样、保持、量化、编码

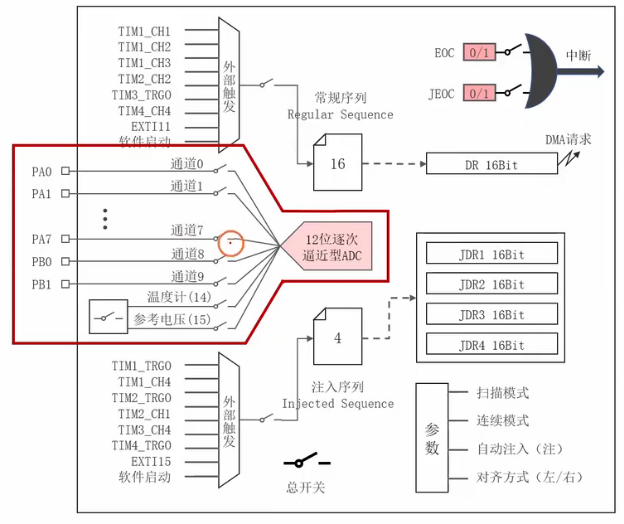

ADC模块的结构框图

1、ADC的多路复用

ADC的多路复用是只用一个ADC同时转换多路模拟信号。

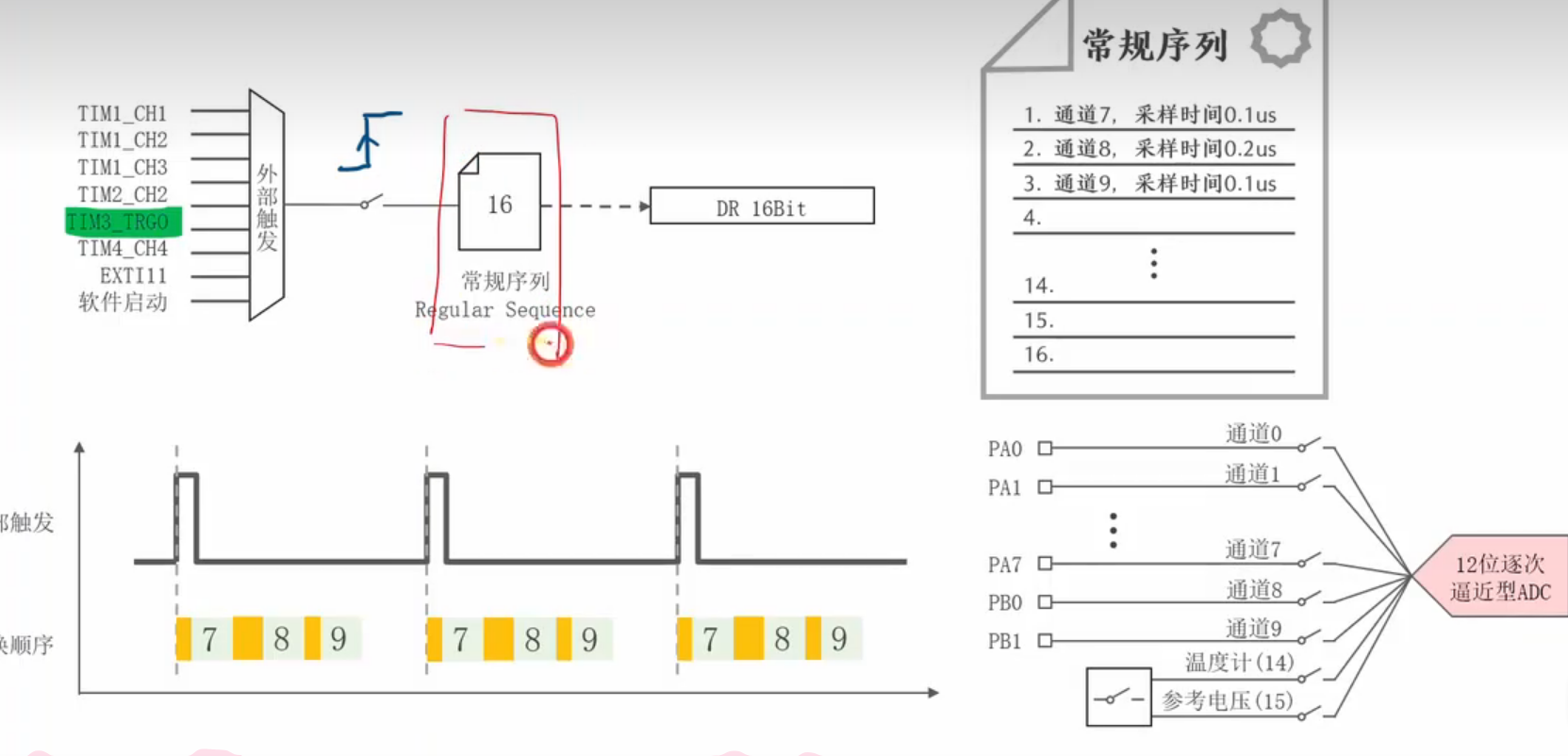

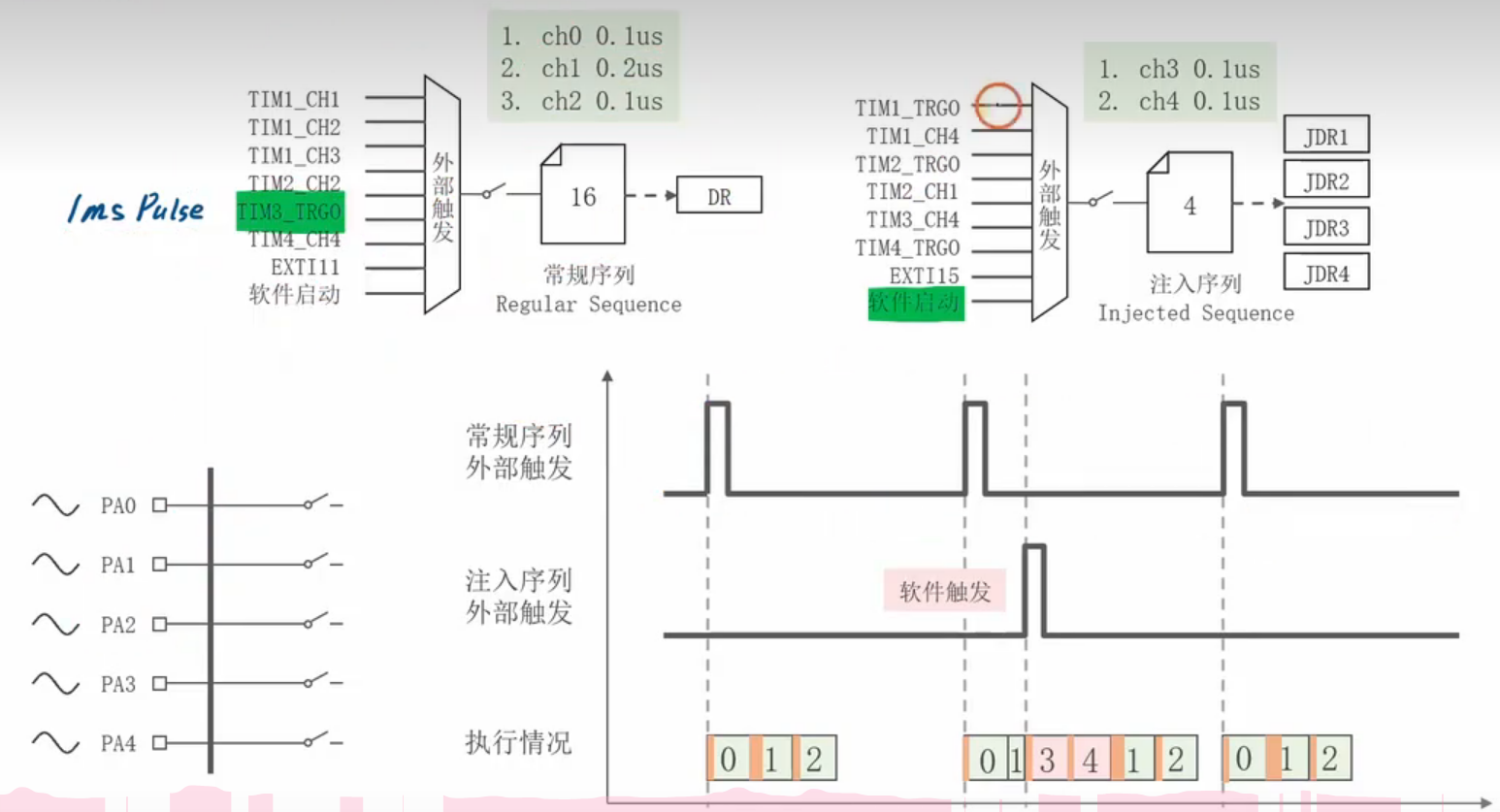

2、常规序列

常规序列可以看作一份计划表，当检测到外部触发源时，ADC会按照常规序列依次采样

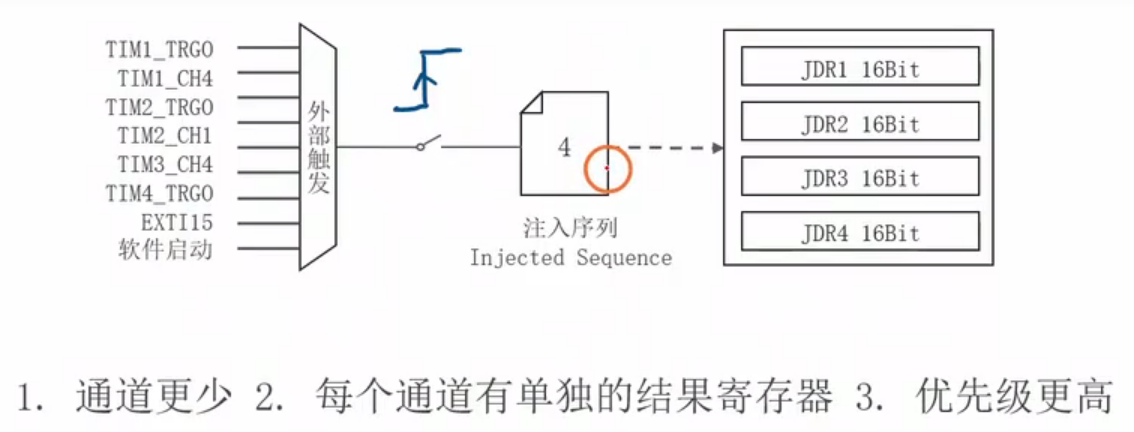

3、注入序列

注入序列工作模式与常规序列相似，相比常规序列有以下不同，只有4个通道，每个通道有单独的结果寄存器，且优先级高于常规序列

ADC采样时间和转换时间

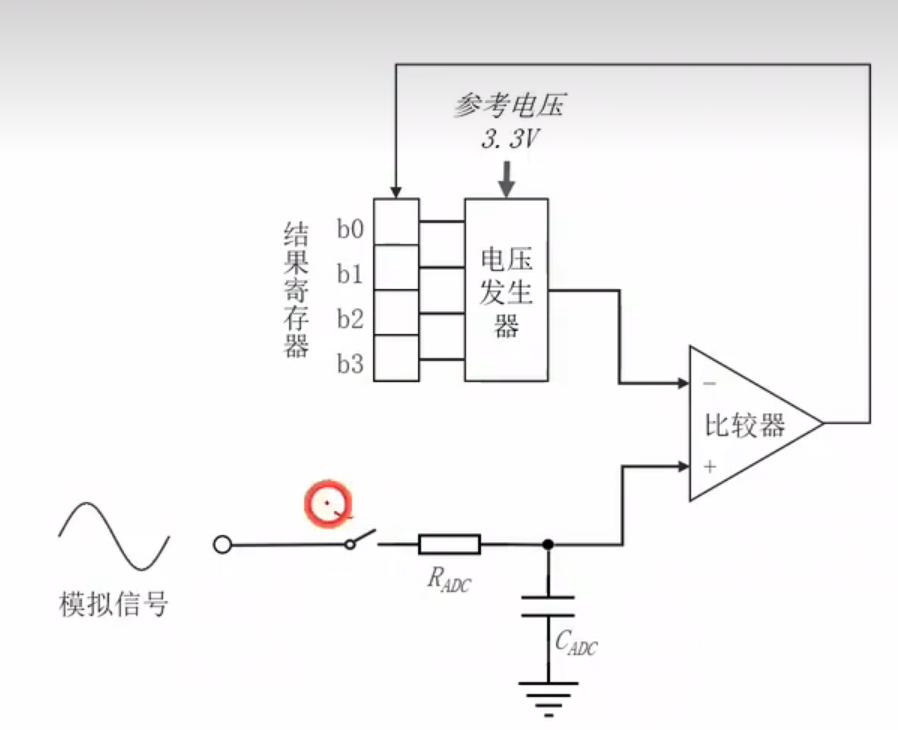

采样时间：采样开关闭合的时间

转换时间：对采样点进行转换所消耗的时间

1.ADC的时钟频率

即输入到ADC1/ADC2的时钟频率（小于等于14MHZ)

2、转换时间的计算方法

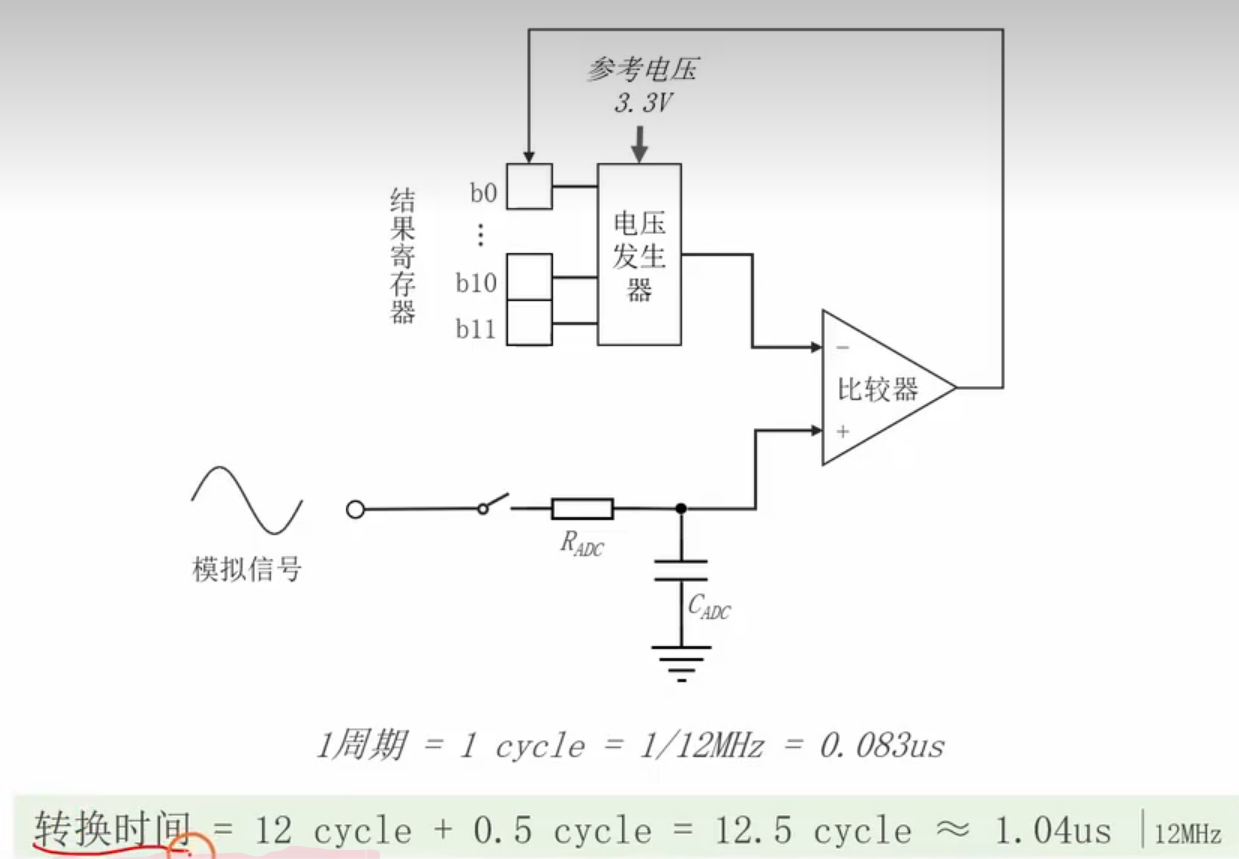

下图是ADC频率是12MHZ,通常转换时间为12.5个周期

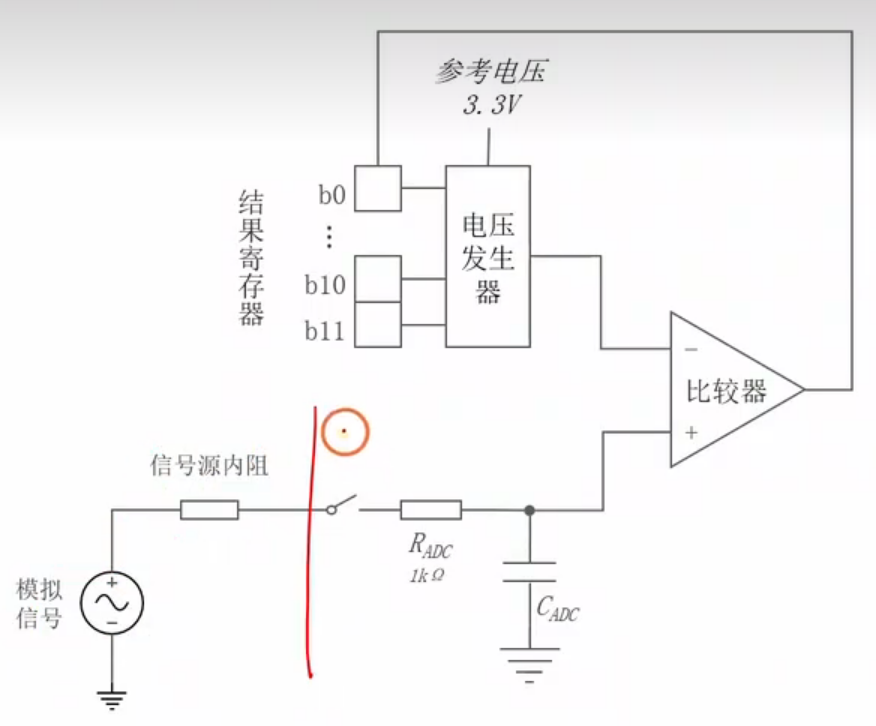

3、采样时间和信号源内阻的关系

如图信号源内阻越大，流过采样开关电流越小，采样时间越长。

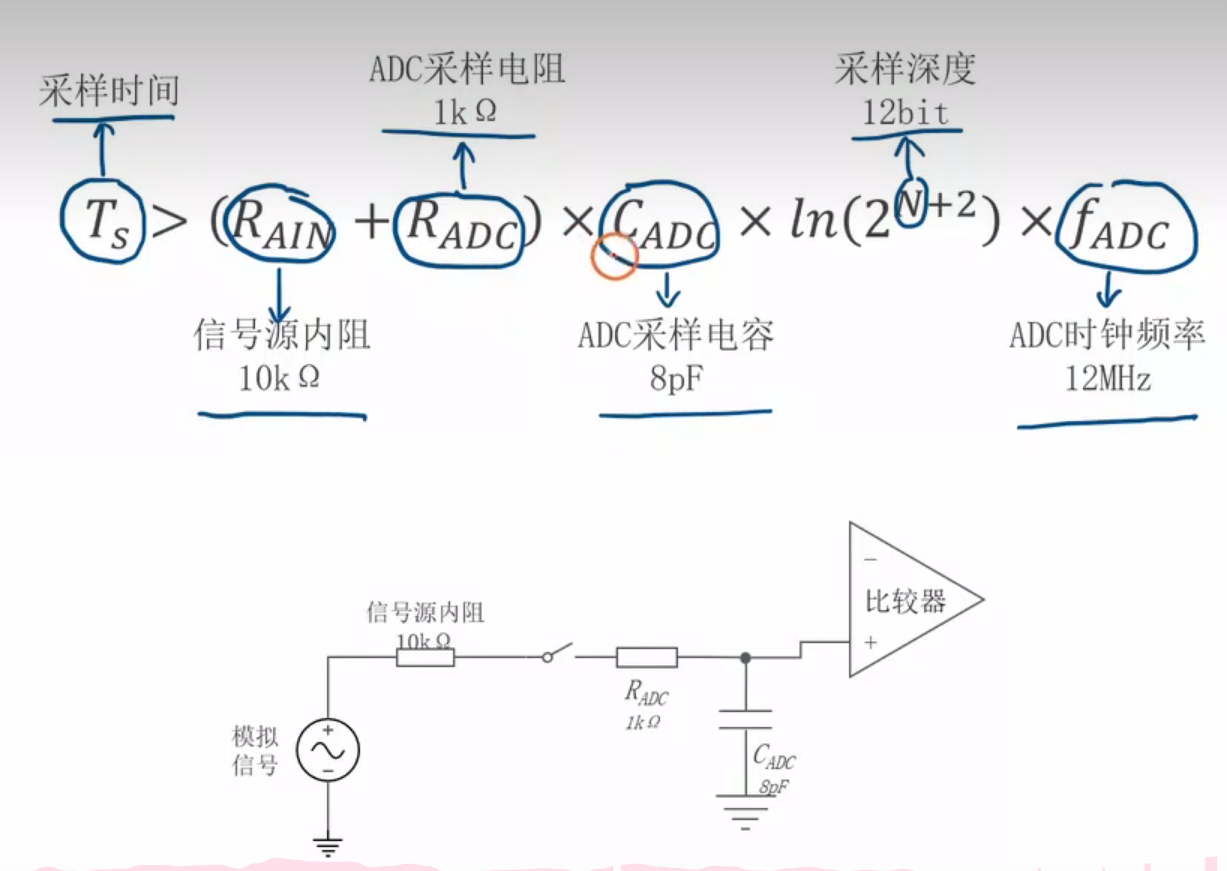

4、信号源内阻的计算方法

略

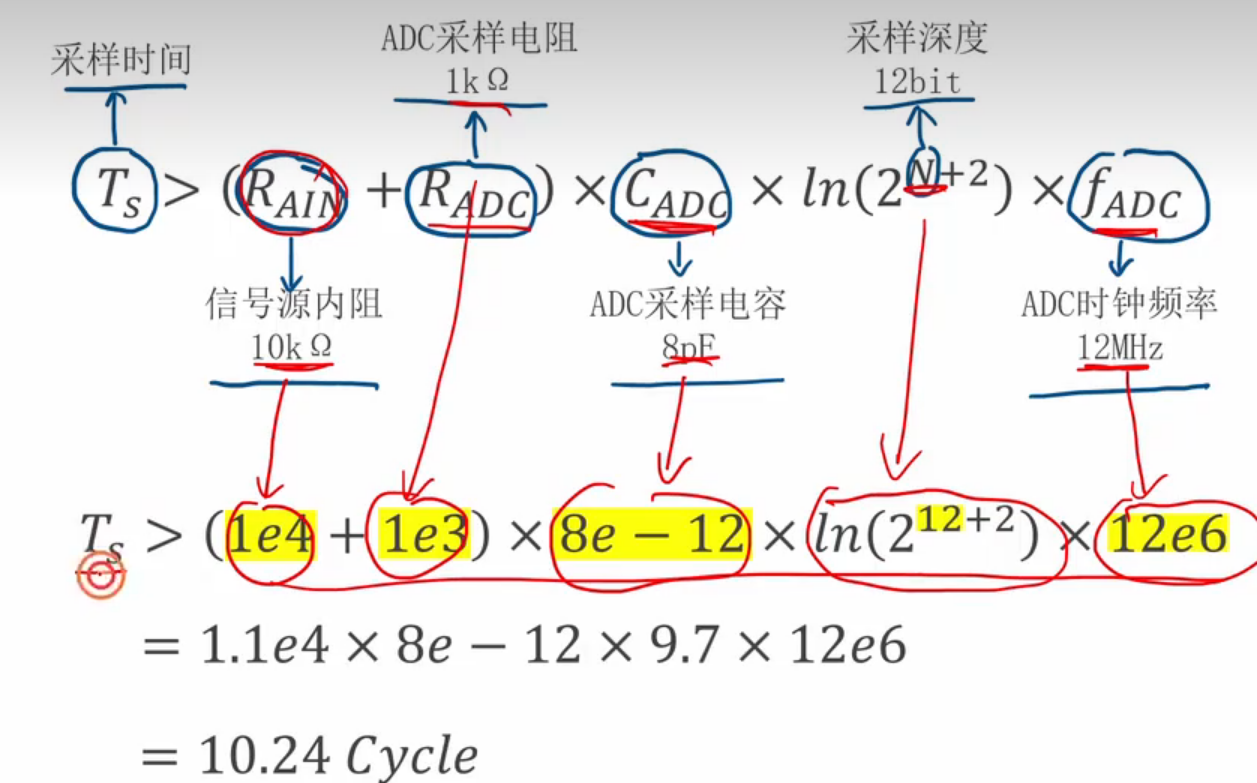

5、采样时间计算方法
