[硬件电路-13]：模拟到数字的转换ADC与应用案例

一、模拟到数字的转换ADC概述

1. ADC的基本概念与核心作用

• 定义：ADC（Analog-to-Digital Converter）即模数转换器，是一种将连续变化的模拟信号（如电压、电流、温度等）转换为离散数字信号（二进制码）的电子器件。
• 核心作用：
  • 信号数字化：将物理世界的模拟信号（如传感器采集的电压）转换为计算机或数字系统可处理的数字信号。
  • 接口桥梁：连接模拟世界（传感器、麦克风等）与数字系统（微控制器、计算机等），实现数据采集、存储和分析。

2. ADC的核心参数

• 分辨率（Resolution）：
  • 定义：ADC输出数字码的位数（如8位、12位、16位等），决定转换精度。
  • 影响：分辨率越高，数字码能表示的模拟电压范围越精细（如12位ADC可将0~5V电压分为4096级，每级约1.22mV）。
• 采样率（Sampling Rate）：
  • 定义：单位时间内ADC对模拟信号的采样次数（如100kSPS表示每秒采样10万次）。
  • 关键性：采样率需满足奈奎斯特定理（采样频率≥2倍信号最高频率），否则会导致频谱混叠。
• 量化误差（Quantization Error）：
  • 定义：模拟信号与量化后的数字信号之间的差值，由分辨率有限导致。
  • 范围：通常为±0.5LSB（最低有效位），可通过提高分辨率或添加噪声（抖动）降低影响。
• 非线性误差（INL/DNL）：
  • 定义：INL（积分非线性）表示实际转换曲线与理想直线的偏差，DNL（微分非线性）表示相邻码间的步长偏差。
  • 影响：非线性误差越小，ADC转换精度越高。
• 信噪比（SNR）与有效位数（ENOB）：
  • SNR：信号功率与噪声功率的比值，反映ADC对噪声的抑制能力。
  • ENOB：根据实际SNR计算的等效有效位数，反映ADC真实性能（通常低于标称分辨率）。
• 转换时间（Conversion Time）：
  • 定义：ADC完成一次转换所需的时间，与采样率互为倒数关系（如10μs转换时间对应100kHz采样率）。

3. ADC的工作原理与分类

• 工作原理：
  • 采样：通过开关电路（如CD4051）在固定时间间隔采集模拟信号。
  • 量化：将采样值映射到最近的离散数字码。
  • 编码：将量化结果转换为二进制数字码输出。
• 分类方式：
  • 按采样方式：
    • 同步采样ADC：所有通道同时采样，适用于多通道同步采集（如示波器）。
    • 异步采样ADC：各通道独立采样，适用于成本敏感型应用（如数据采集卡）。
  • 按转换速度：
    • 高速ADC（采样率≥10MSPS）：用于雷达、通信等高频信号处理。
    • 中速ADC（采样率10kSPS~10MSPS）：适用于音频、振动分析。
    • 低速ADC（采样率<10kSPS）：用于温度、压力等慢变信号采集。
  • 按转换架构：
    • 逐次逼近型ADC（SAR ADC）：
      • 原理：通过二分法逼近模拟输入值，每次比较一位，逐步确定数字码。
      • 特点：中速、中精度、低功耗，适用于便携式设备（如STM32内置ADC）。
    • Σ-Δ型ADC（Sigma-Delta ADC）：
      • 原理：通过过采样和噪声整形技术，将量化噪声转移到高频段，再通过数字滤波器滤除。
      • 特点：高精度（可达24位）、低速，适用于音频处理、传感器信号调理。
    • 流水线型ADC（Pipeline ADC）：
      • 原理：将转换过程分为多级，每级完成部分转换，并行处理提高速度。
      • 特点：高速、中精度，适用于通信接收机、示波器。

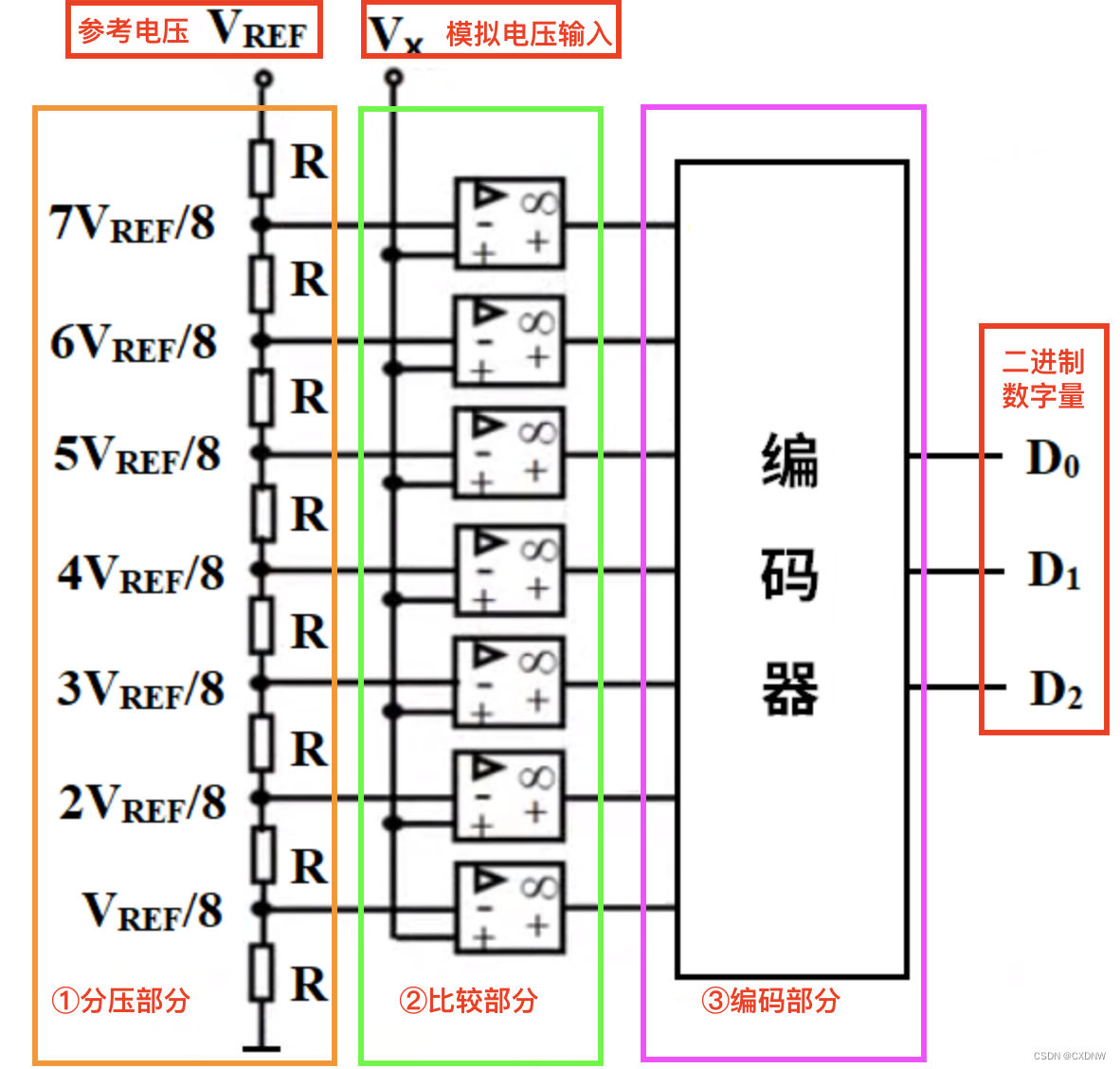

    • 闪存型ADC（Flash ADC）：
      • 原理：通过多个比较器并行比较模拟输入值，直接输出数字码。
      • 特点：超高速（可达GHz级）、低精度（通常≤8位），适用于高速示波器、通信。

4. ADC的典型应用场景

• 工业控制：
  • 传感器信号采集：通过ADC将温度、压力、流量等模拟信号转换为数字信号，供微控制器处理。
  • 示例：PLC（可编程逻辑控制器）中ADC用于采集生产线上的传感器数据，实现自动化控制。
• 消费电子：
  • 音频处理：Σ-Δ型ADC将麦克风采集的模拟音频信号转换为数字信号，供音频编解码器处理。
  • 示例：智能手机中ADC用于音频采集、降噪、回声消除。
• 医疗设备：
  • 生物电信号采集：高精度ADC用于采集心电图（ECG）、脑电图（EEG）等微弱信号，实现疾病诊断。
  • 示例：便携式心电图仪中ADC分辨率需≥16位，采样率≥1kSPS。
• 通信系统：
  • 射频信号接收：高速ADC用于将接收到的模拟射频信号转换为数字信号，供数字信号处理器（DSP）处理。
  • 示例：5G基站中ADC采样率需≥100MSPS，分辨率≥12位。如此高的速率，必须由FPGA或DSP处理，单片机的处理能力肯定是不够的。
• 汽车电子：
  • 发动机控制：ADC用于采集发动机转速、油压、温度等模拟信号，实现精确控制。
  • 示例：ECU（电子控制单元）中ADC需满足宽温度范围（-40℃~125℃）和高可靠性要求。

5. ADC选型指南

• 明确需求：
  • 精度要求：根据信号变化范围和噪声水平选择分辨率（如温度测量通常需12位以上）。
  • 速度要求：根据信号频率选择采样率（如音频信号需≥44.1kHz采样率）。
  • 接口需求：选择与微控制器兼容的接口类型（如SPI、I²C、并行接口）。
• 关键参数对比：
  • 分辨率：12位ADC精度高于8位ADC，但成本和功耗更高。
  • 采样率：流水线型ADC速度高于SAR型ADC，但功耗和复杂度更高。
  • 功耗：Σ-Δ型ADC功耗低于流水线型ADC，适用于电池供电设备。
• 应用案例：
  • 案例1：温度传感器信号采集（变化缓慢、精度要求高）→ 选择Σ-Δ型ADC（如ADS1115，16位，860SPS）。
  • 案例2：振动信号分析（频率高、动态范围大）→ 选择SAR型ADC（如ADS8331，16位，500kSPS）。
  • 案例3：雷达信号处理（超高速、实时性要求高）→ 选择流水线型ADC（如AD9251，14位，125MSPS）。

6. ADC的常见问题与解决方案

• 问题1：频谱混叠
  • 原因：采样率低于信号最高频率的2倍。
  • 解决方案：增加抗混叠滤波器（低通滤波器），或提高采样率。
• 问题2：量化噪声
  • 原因：分辨率有限导致量化误差。
  • 解决方案：增加ADC位数，或添加抖动（Dither）噪声。
• 问题3：非线性误差
  • 原因：ADC内部电路非理想性。
  • 解决方案：校准ADC（如两点校准），或选择高精度ADC。
• 问题4：时钟抖动
  • 原因：采样时钟不稳定导致采样时刻偏差。
  • 解决方案：使用低抖动时钟源（如晶振），或添加时钟缓冲器。

二、芯片示例

2.1 概述

典型的ADC芯片实例涵盖多种架构和应用场景，以下为具体分类及代表型号分析：

逐次逼近型ADC（SAR ADC）

• 代表型号：ADS1256（TI公司）
• 特点：24位高精度，适用于工业测量、传感器信号调理等高精度应用场景。其逐次逼近架构通过二分法逼近模拟输入值，具有中速转换速度和低功耗特性，适合对精度要求严苛的系统。

Σ-Δ型ADC（Sigma-Delta ADC）

• 代表型号：ADS1115（TI公司）
• 特点：16位I²C接口ADC，集成可编程增益放大器（PGA）和数字比较器，采用超小型封装。该芯片通过过采样和噪声整形技术实现高精度，广泛应用于工业控制、电池监测等低功耗场景，尤其适合功率和空间受限的传感器测量。

流水线型ADC（Pipeline ADC）

• 代表型号：AD7689（ADI公司）
• 特点：8通道16位高速ADC，支持并行处理提高转换速度。其流水线架构将转换过程分多级完成，适用于高速数据采集、通信接收机等需要高吞吐量的场景，能同时处理多通道信号并保持中高精度。

闪存型ADC（Flash ADC）

• 代表型号：高速并行比较ADC（如8位Flash ADC）
• 特点：通过多个并行比较器直接输出数字码，转换时间可达纳秒级，适用于超高速信号处理（如GHz级通信）。尽管精度较低（通常≤8位），但其超高速特性使其成为示波器、雷达等对实时性要求苛刻设备的理想选择。

通用型与专用型结合案例

• 通用型：STM32内置ADC（如STM32G4系列）
  • 特点：集成3个12位ADC通道，支持16个外部通道和2个内部通道（如温度传感器）。通过软件配置可实现单通道、多通道或DMA传输，适用于便携式设备、嵌入式系统等需要灵活配置的场景。
• 专用型：深圳大学变阈值单比特ADC
  • 特点：采用动态阈值调控机制，通过单比特量化技术降低系统复杂度，适用于雷达信号处理。该芯片在确保精度的同时显著减少算力负载，为无人机、车载平台等小型化设备提供高效解决方案。

2.2 ADS1115芯片概述

典型的ADC芯片实例为德州仪器（TI）的ADS1115，这是一款高精度、低功耗的16位Σ-Δ型ADC芯片，广泛应用于工业测量和数据采集场景。以下为具体分析：

1. 架构与特性：
   • Σ-Δ架构：采用过采样和噪声整形技术，将量化噪声转移到高频段，通过数字滤波器滤除，实现高精度转换。
   • 高精度：16位分辨率，最高有效位数（ENOB）可达15位以上，适用于对噪声敏感的传感器信号调理。
   • 集成化设计：内置可编程增益放大器（PGA，支持1~16倍增益）、电压基准源和数字比较器，简化外围电路设计。
2. 性能参数：
   • 采样率与功耗：支持860SPS（每秒采样次数）的转换速率，工作电流仅150μA（典型值），适用于电池供电设备。
   • 接口灵活性：通过I²C接口与主控通信，支持4个可编程地址，可实现多设备级联，节省MCU的I/O资源。
   • 宽输入范围：支持单端或差分输入模式，差分输入电压范围为±256mV至±6.144V，兼容多种传感器输出。
3. 典型应用场景：
   • 工业传感器信号调理：例如压力、温度、湿度等传感器输出信号的数字化，结合PGA可放大微弱信号，提升抗干扰能力。
   • 便携式设备：如环境监测仪、智能穿戴设备等，通过低功耗特性延长电池续航时间。
   • 多通道数据采集：利用I²C接口的多设备级联能力，可同时采集多个通道的模拟信号，减少系统复杂度。
4. 对比其他ADC：
   • 与逐次逼近型ADC（如ADS1256）对比：ADS1115的精度和速度低于ADS1256（24位，30kSPS），但功耗更低、成本更优，适合对精度要求略低但需长续航的场景。
   • 与流水线型ADC（如AD7689）对比：流水线型ADC适用于高速信号处理（如MHz级采样率），而ADS1115更适合低速、高精度的静态或准静态信号采集。

2.3 ADS1115管脚定义

ADS1115是一款16位I²C接口ADC芯片，其管脚定义如下：

1. A0、A1、A2、A3：模拟输入通道，支持四个单端输入或两个差分输入。例如，差分模式下可将A0和A1作为一对输入，A2和A3作为另一对。

2. GND：接地引脚，用于提供电路的参考电位。

3. SCL：I²C时钟线，用于同步主控芯片与ADS1115之间的数据传输。

4. SDA：I²C数据线，用于传输数据信号。

5. VDD：电源正极，支持2.0V至5.5V的宽电压输入范围，为芯片供电。

6. I2C ADDR：地址选择引脚，通过连接至GND、VDD、SDA或SCL，可设置四个不同的I²C地址。例如，ADDR接GND时，7位地址为1001000（0x48），读写地址分别为0x90（写）和0x91（读）。

7. ALERT/DRDY：数据就绪引脚，可用于指示转换完成或作为数字比较器输出。在单次测量模式下，转换完成后该引脚会输出信号，通知主控芯片读取数据。
