电压转电流：Howland电路，电路搭建注意事项

目录

背景

Howland电路

Howland电路的其他形式

考虑电路功耗

展望

---

背景

在控制系统中，为了驱动执行机构，如记录仪、继电器等，常需要将电压信号转换成电流信号。简便地实现电压转电流的方法就是利用放大器并引入负反馈实现这一转化。

Howland电路是一种电子电路，由美国工程师Ralph Howland于1963年设计。它常被用来将一个电压信号转换为一个电流信号。

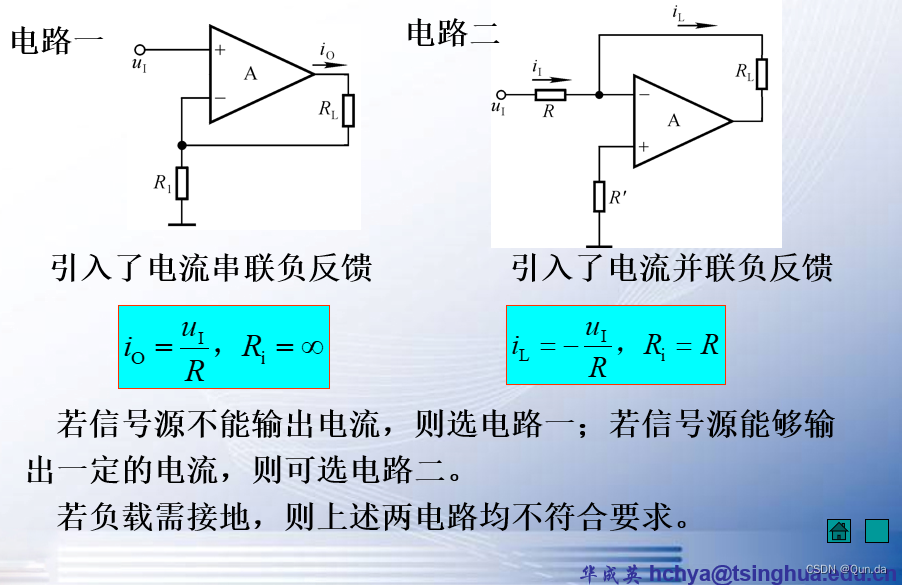

简单的u-i转换电路：

而实际使用过程中很多时候都是需要负载接地的，这时上诉电路就无法满足需求。

Howland电路

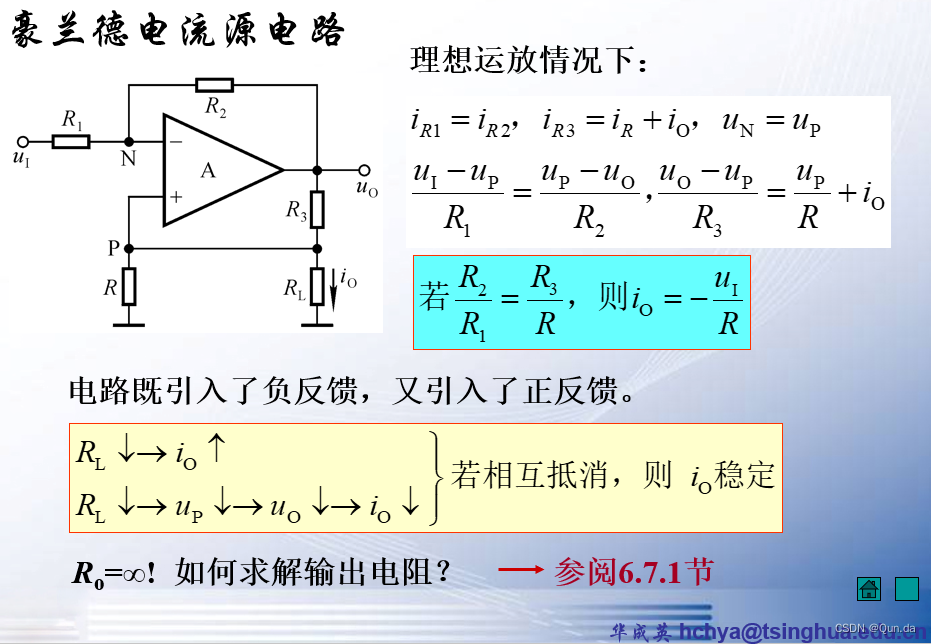

 Howland电路形式1

此时

  ， ,

故运放输出电流：

运放输出电压：

为了使运放输出电压电流在输出范围内，应令R1尽量大，R3尽量小。

Howland电路的其他形式

上述howland电路输出电压与输入电压反相，有时候不方便使用。使用如下电路可以输出同相电压：

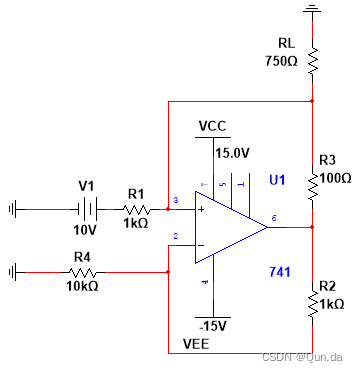

Howland电路形式2

 （输入为V1，图中各器件数值仅为测试用，具体数值根据需要进行调整。）

同理可得：

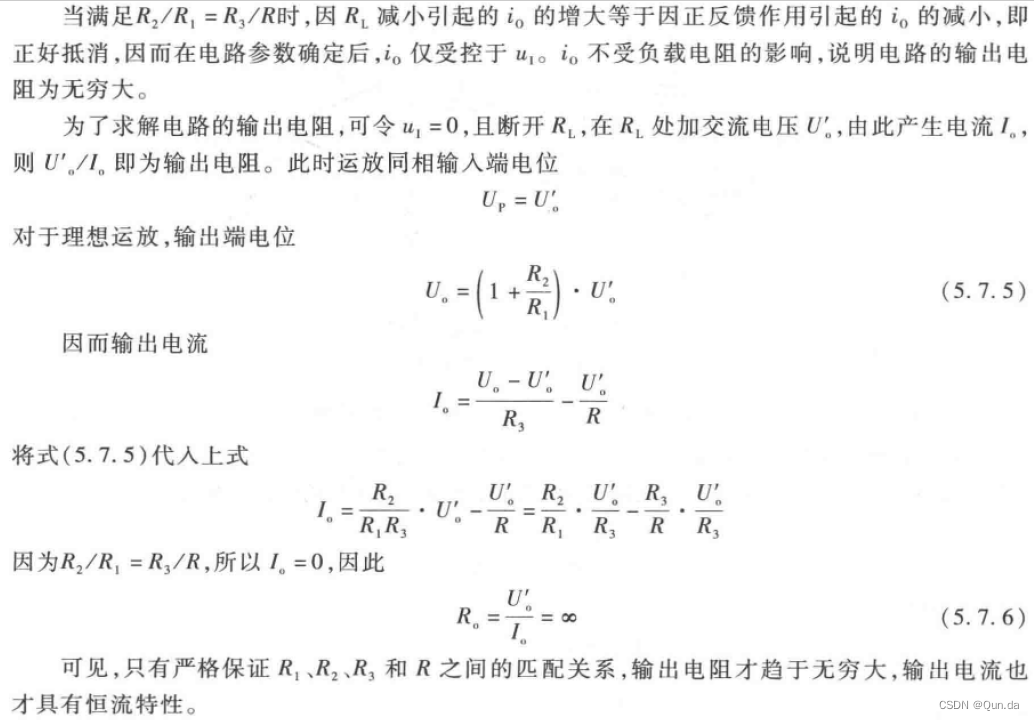

当  时，输出电流  ， 输出电阻  (可用上面方法类似推导)。

  ， ,

运放输出电流：

运放输出电压：

为了使运放输出电压电流在输出范围内，应令R4尽量大，R3尽量小。

考虑电路功耗

1.以电路形式2为例，电阻功率计算为  或  ,

  故R4越大，R4与R2功率越小。

2.当UL=Ui时，R1两端压降为0，此时R1功耗趋近于0。此时

3.当  时，运放输出电流与R3的电流为0，此时运放与R3功耗最小，

实际情况UL不可能为0，故需令Ui远大于UL，但运放输入一般不能大于供电电压（V+及V-），故一般不可行。

将  代入，得  , 则RL远小于R1，所以需要带很小负载可达到。但这不现实，负载一般不能随意改变。

展望

利用两个运放可以实现更精准的u-i转换，但同时电路也更复杂，时间关系没有深入研究。

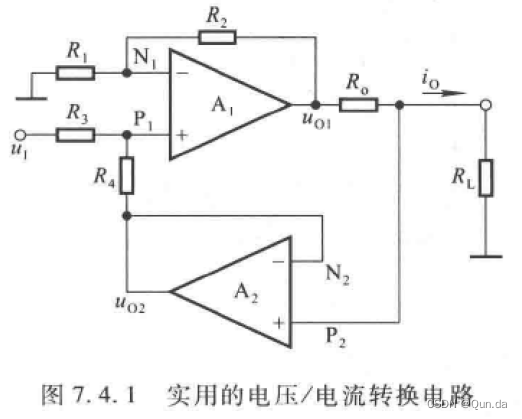

下面给出电路：

 *部分截图及文字来自“童诗白、华成英《模拟电子技术基础》”及华成英老师课件
