ESP32-Arduino开发学习
一.Arduino开发环境的搭建以及esp32驱动的安装
1.arduino编译器的安装
（1）进入www.arduino.cc;

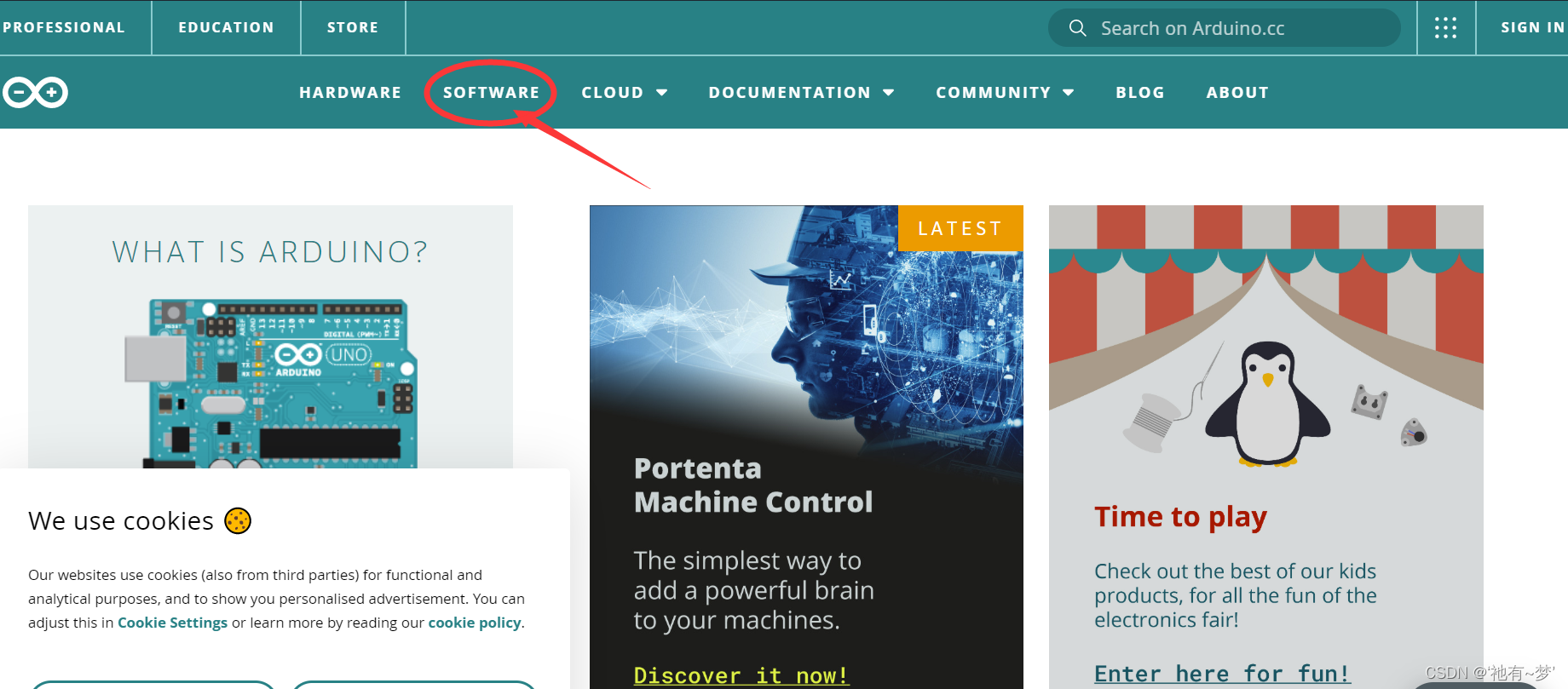

（2）点击SOFTWARE;

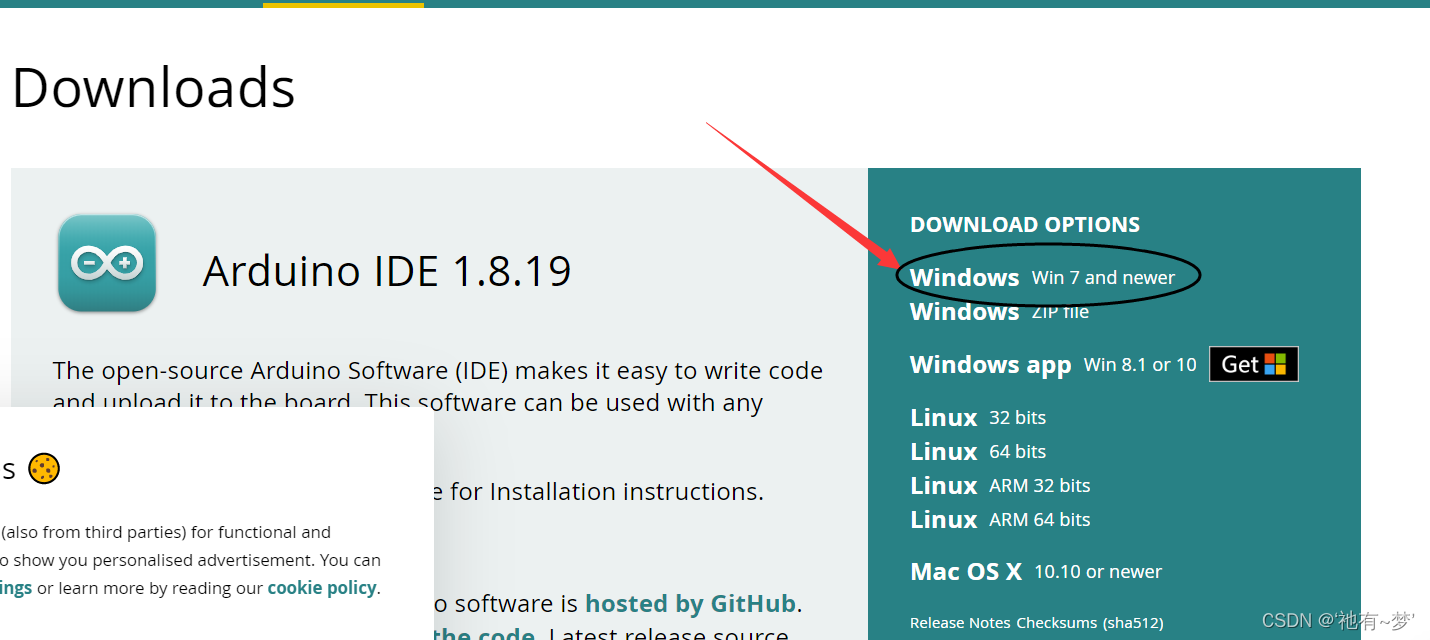

（3）选择 Windows Win 7 and never,然后点击JUST DOWNLOAD,将安装包另存为;
（4）双击刚才保存的安装包，一路向下点击；（可安装在其他盘）
2.下载ESP32的插件
方式一：可通过github下载，https://github.com/espressif/arduino-eso32
方式二：已有的压缩包安装；
这里为了方便选择方式二：

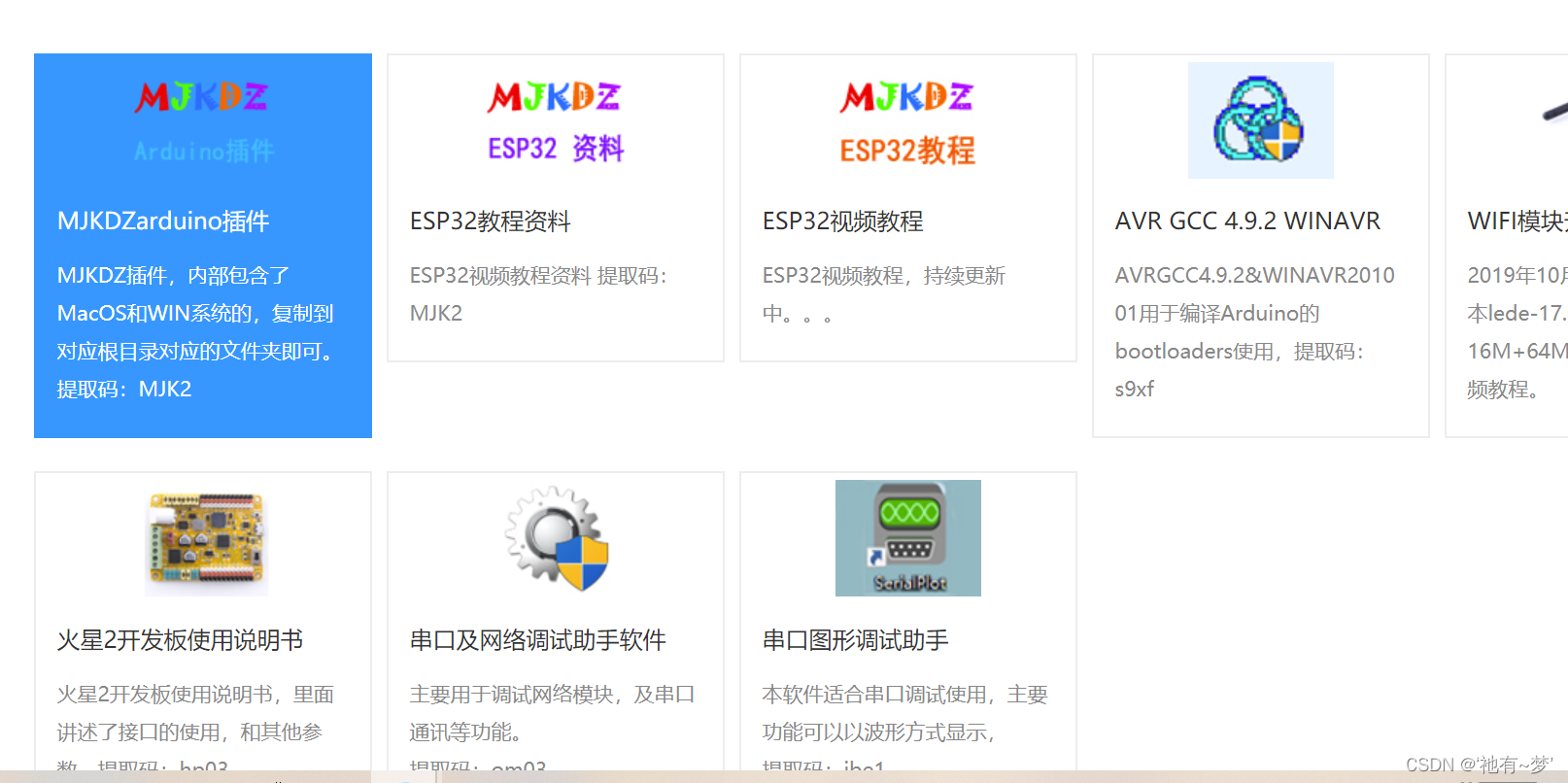

(1)输入网址：http://www.mjkdz.com；（感谢b站博主的分享）
(2)点击下载，找到arduino插件包；
（3）文件配置
- 打开arduino的文件路径，将压缩包里的ESP32和espressif两个文件复制到hardware文件夹下；
- 返回上一级文件夹，将压缩包里的drivers和libraries复制进该路径下；（重复的可以跳过）
（4）驱动安装
_1.如果是ch341驱动;
点击 drivers–>CH341SER–>CH341SER.EXE
_2.如果是CP210X驱动；
点击 drivers–>CP210x_Universal_Windows_Driver–>CP210xVCPInstaller_x64.exe (64位安装， 32位选择x86)
也可安装dpinst-amd64.exe；

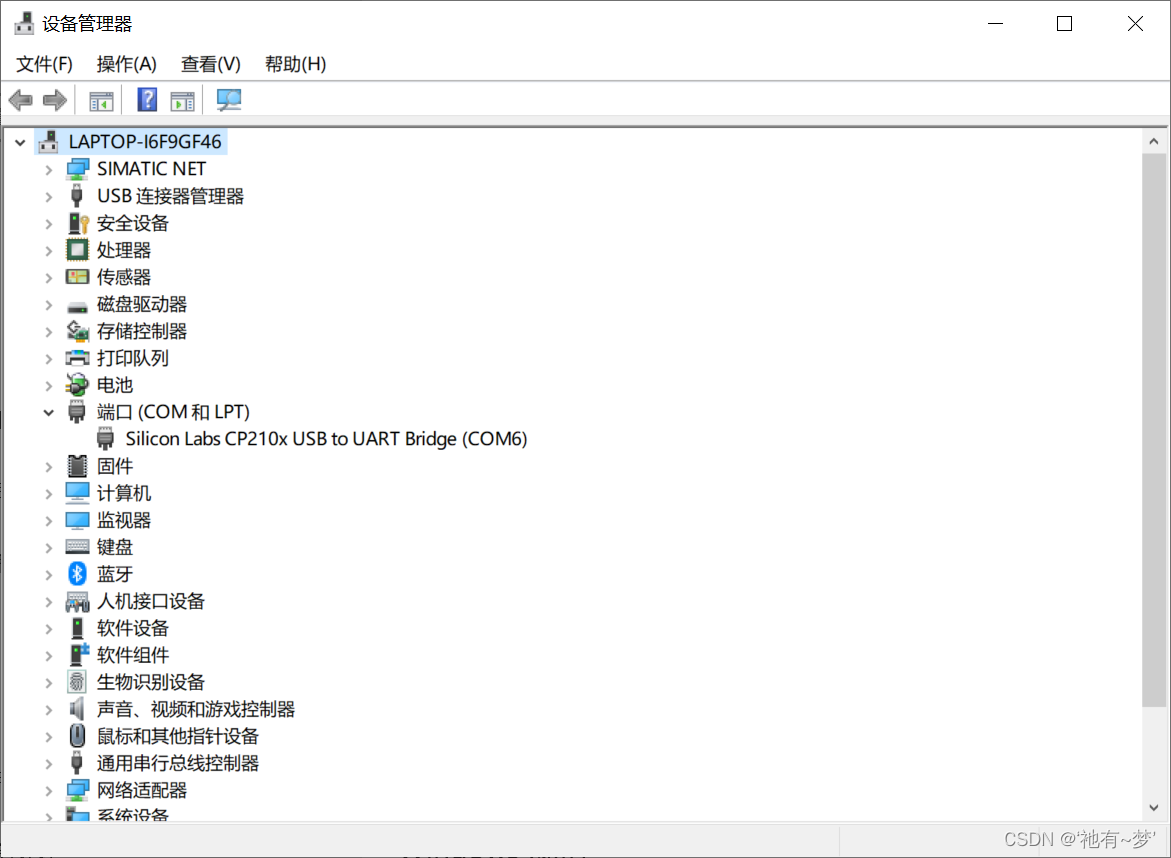

此时插上单片机，可通过设备管理器看到端口；
（5）打开arduino编译器，点击工具（左上角），选择开发板型号进行配置；

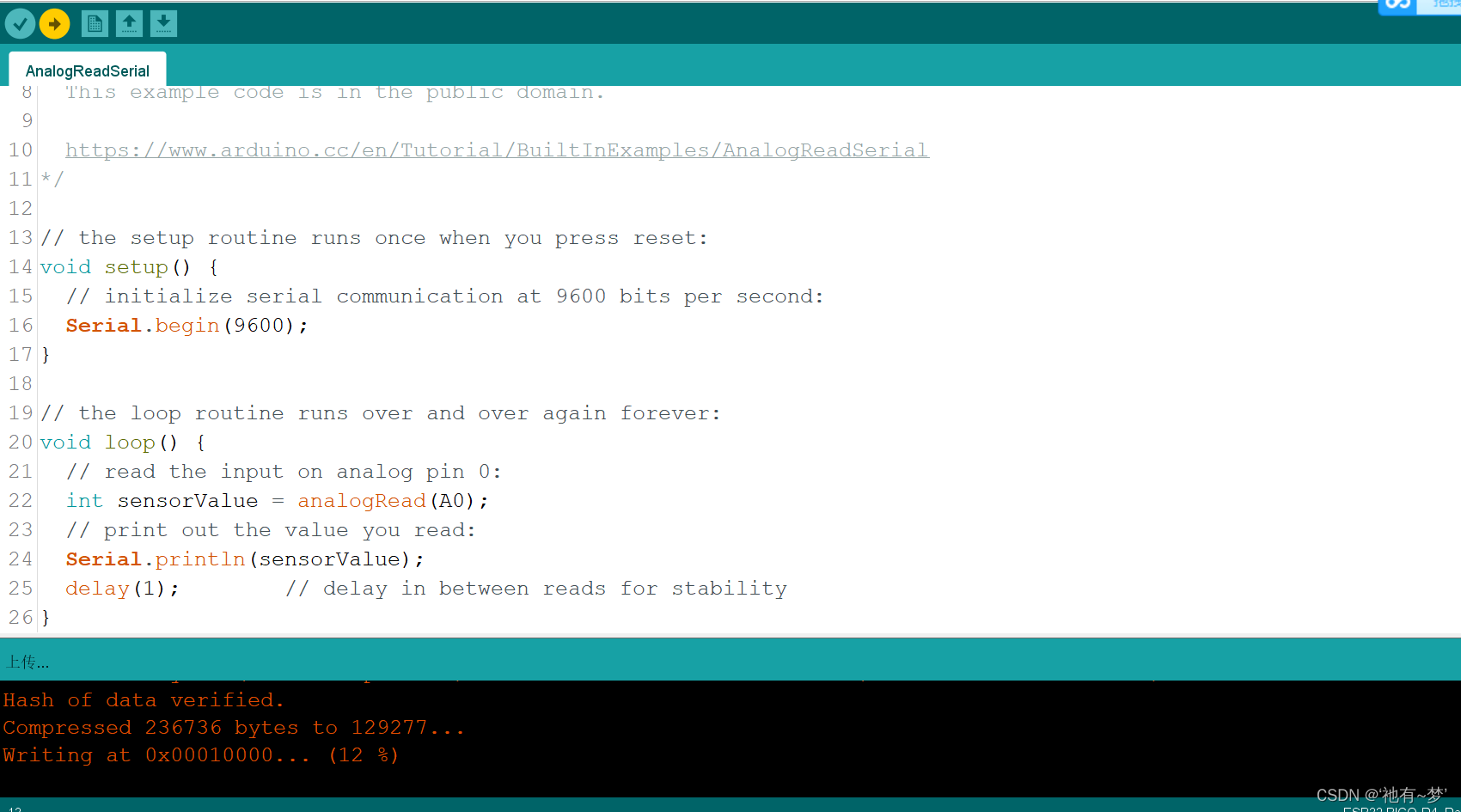

（6）点击 文件–>示例中的任何一个代码 ，进行下载测试；
二.GPIO输入输出
1.流水灯：
void setup()
{
pinMode(2, OUTPUT);//设置GPIO2为输出模式
}
void loop()
{
digitalWrite(2, LOW);//设置GPIO2输出低电平
delay(1000); // 延时1000ms
digitalWrite(2, HIGH);
delay(1000);
}
2.按键控制开关灯
//GPIO2为低电平时，led灯亮；GPIO2为高电平时，led灯灭；
const int KEY=4;
const int LED=2;
int flag=0;
void setup()
{
pinMode(LED, OUTPUT);//设置GPIO2为输出模式
pinMode(KEY, INPUT);
digitalWrite(LED, HIGH);//设置GPIO2输出高电平
Serial.begin(9600);
}
void loop()
{
if( digitalRead(KEY) == 1 ) //查看按键是否按下
{
flag = !flag;
digitalWrite(LED, flag);
Serial.println(flag);
delay(500);
}
}
三.串口（UART）的使用
1.Serial.write()
byte x=150;
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.write(x);//串口以十六进制方式输出
delay(100);
}
2.Serial.print() Serial.println()
int x=55;
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.print(x);//串口输出十进制
delay(500);
Serial.println(x);//串口输出十进制换行
delay(500);
Serial.println(x,HEX);//串口输出字符，以十六进制方式输出
delay(500);
Serial.println(x,OCT);//串口输出字符，以八进制方式输出
delay(500);
Serial.println(x,BIN);//串口输出字符，以二进制方式输出
delay(500);
}
3.串口控制led的亮灭
const int led=2;
char x=0;
void setup()
{
Serial.begin(9600);
pinMode(led,OUTPUT);
digitalWrite(led,HIGH);
}
void loop()
{
while(Serial.available()>0) // 判断串口是否有数据
{
x=Serial.read();//读取串口值
if(x == 'A')
{
digitalWrite(led,LOW);
}
else if(x == 'B')
{
digitalWrite(led,LOW);
}
}
}
四.模拟输入（ADC）和数模输出（DAC）
1.读取模拟口的值
const int adc=14; //具有ADC功能的引脚，可自行查看开发板引脚功能
int x=0;
void setup()
{
Serial.begin(115200);
}
void loop()
{
x=analogRead(adc);//读取模拟口的值，可调节
Serial.println(x);
delay(100);
}
2.DAC输出电压值
#define DAC1 25 // 宏定义
int x=255;
void setup()
{
Serial.begin(115200);
}
void loop()
{
dacWrite(DAC1,x);//DAC输出电压值，此管脚接LED也可用万用表测量
}
3.电位器旋钮调节led的亮灭（电压大小）
#define DAC1 25 // 宏定义
#define ADC1 14
int x=0; // 存储ADC读取的变量
void setup()
{
Serial.begin(115200);
}
void loop()
{
x=analogRead(ADC1);
Serial.print(x);
Serial.print(',');
x=map(x,0,4096,0,255);//将0-4096转换成0-255，DAC是8位
Serial.println(x);// 串口输出转换后的值
dacWrite(DAC1,x);//DAC输出电压值
}
五.脉冲宽度调制(pwm)
1.led由亮到灭，再由灭到亮
const int led=2;//GPIO2接LED
const int pl=1000;//定义PWM频率为1KHZ
const int td=0;//定义PWM通道0
const int bit1=8;//定义PWM（8位或者12位）
void setup()
{
ledcSetup(td,pl,bit1);//配置PWM功能
ledcAttachPin(led,td);//将通道连接到要控制的GPIO
}
void loop()
{
for(int i=0;i<256;i++)
{
ledcWrite(td,i);// 控制led从灭到亮
delay(15);
}
for(int x=256;x>=0;x--)
{
ledcWrite(td,x);// 控制led从亮到灭
delay(15);
}
}
2.电位器（可调电阻控制led）
const int adc=14;
const int led=2;//GPIO2接LED
const int pl=1000;//定义PWM频率为1KHZ
const int td=0;//定义PWM通道0
const int bit1=8;//定义PWM（8位或者12位）
int x=0; // 存储ADC读取的变量
void setup()
{
ledcSetup(td,pl,bit1);//配置PWM功能
ledcAttachPin(led,td);//将通道连接到要控制的GPIO
}
void loop()
{
x=analogRead(adc);
ledcWrite(td,x);
}
六.触摸开关touch
1.通过触摸开关控制led亮灭
#define tm T0 // 触摸开关T0，杜邦线接GPIO4
const int led=2;
const int threshold=48;//阀值，可根据情况调节
int x=0;//存储触摸开关的值
void setup()
{
delay(1000);// 启动延时防误触
pinMode(led,OUTPUT);
Serial.begin(115200);
}
void loop()
{
x=touchRead(T0);//读取触摸开关的值
Serial.println(x);
if(x <= threshold)
{
digitalWrite(led,LOW);
}
else
{
digitalWrite(led,HIGH);
}
}
七.外部中断
外部中断控制led
#define key 35
#define led 2
byte ZH=0;
void IRAM_ATTR interrupt1()// 中断函数
{
ZH=!ZH;
digitalWrite(led,ZH);
}
void setup()
{
pinMode(led,OUTPUT);
pinMode(key,INPUT);
/*
1 LOW 每当引脚为低电平（LOW）时触发中断
2 HIGH 每当引脚为高电平（HIGH）时触发中断
3 CHANGE 在引脚状态改变时触发中断
4 FALLING 每当引脚从高变低时触发，（上升沿）
5 RISING 每当引脚从低变高时触发，（下降沿）
*/
attachInterrupt(key,interrupt1,FALLING);// 外部中断设置
}
void loop()
{
}
什么是IRAM_ATTR?
通过使用IRAM_ATTR属性标记一段代码，我们声明编译后的代码放置在ESP32的内部RAM(IRAM)中。ESP32上的闪存比内部RAM慢的多。如果我们要运行的代码是一个中断服务程序（ISR），我们通常希望尽快执行它，如果我们不得不“等待”从闪存加载ISR,那可能中断就会失败。
八.计数函数和定时器使用
| millis() 定时1ms | micros() 定时1us |
|---|
1.定时1s， led 1s亮，1s灭
const int led=2;
byte ZH=0;//led状态
unsigned long X=0;
const long Y=1000; //1000ms == 1s
void setup()
{
pinMode(led,OUTPUT);
Serial.begin(9600);
}
void loop()
{
unsigned long Z=millis(); //将定时1ms送给变量
Serial.print(Z);
Serial.print(",");
Serial.println(X);
if(Z-X>=Y)
{
X=Z;
ZH=!ZH;
digitalWrite(led,ZH);
}
}
2.定时器中断控制led
#include <Arduino.h>
/*
* esp32共有4个定时器0-3,这些都是基于64位的通用定时器。
* 每个定时器都有个16位预分频器（2-65536）以及可自动
* 重新加载的64位递增/递减计数器
*/
hw_timer_t *timer = NULL;
volatile int led=2; // GPIO2
volatile byte ZH=0;//volatile关键字说明我们需要在中断中修改这个变量
// 函数名称：onTimer()
// 函数功能：中断服务的功能，它必须是一个返回void（空）且没有输入参数的函数
// 为使编译器将代码分配到IRAM内，中断处理程序应该具有 IRAM_ATTR 属性
// https://docs.espressif.com/projects/esp-idf/zh_CN/release-v4.3/esp32/api-reference/storage/spi_flash_concurrency.html
void IRAM_ATTR TimerEvent()
{
ZH=!ZH;
digitalWrite(led,ZH);
}
void setup()
{
Serial.begin(115200);
pinMode(led,OUTPUT);
// 函数名称：timerBegin()
// 函数功能：Timer初始化，分别有三个参数
// 函数输入：1. 定时器编号（0到3，对应全部4个硬件定时器）
// 2. 预分频器数值（ESP32计数器基频为80M，80分频单位是微秒）
// 3. 计数器向上（true）或向下（false）计数的标志
// 函数返回：一个指向 hw_timer_t 结构类型的指针
timer = timerBegin(0, 80, true);
// 函数名称：timerAttachInterrupt()
// 函数功能：绑定定时器的中断处理函数，分别有三个参数
// 函数输入：1. 指向已初始化定时器的指针（本例子：timer）
// 2. 中断服务函数的函数指针
// 3. 表示中断触发类型是边沿（true）还是电平（false）的标志
// 函数返回：无
timerAttachInterrupt(timer, &TimerEvent, true);
// 函数名称：timerAlarmWrite()
// 函数功能：指定触发定时器中断的计数器值，分别有三个参数
// 函数输入：1. 指向已初始化定时器的指针（本例子：timer）
// 2. 第二个参数是触发中断的计数器值（1000000 us -> 1s）
// 3. 定时器在产生中断时是否重新加载的标志
// 函数返回：无
timerAlarmWrite(timer, 1000000, true);
timerAlarmEnable(timer); // 使能定时器
}
void loop()
{
}
九.霍尔功能的使用
什么是霍尔传感器，它有什么用？
霍尔传感器是一种检测磁场的传感器, 可以用来检测磁场的存在和变化, 广泛用在测量、 自动化控制、 交通运输和日常生活等领域。
int hallRead();
void setup()
{
Serial.begin(9600);
}
void loop()
{
int x=hallRead();
Serial.println(x);
delay(200);
}
十.EEPROM在ESP32中的函数用法
EEPROM (Electrically Erasable Programmable read only memory)是指带电可擦可编程只读存储器。是一种掉电后数据不丢失的存储芯片。 EEPROM 可以在电脑上或专用设备上擦除已有信息，重新编程。一般用在即插即用。
#include<Arduino.h>
#include"EEPROM.h"
int EEPROMDZ1=0,EEPROMDZ2=10; // 0-255个地址
int intdata=11000;
String stringdata="flg666";
void setup()
{
Serial.begin(115200);
EEPROM.begin(512);//ESP32最大EEPROM为4096字节（4kb），我们这里只是用512字节,你可以根据自己的需要选择大小
delay(500); //防止过快出错
}
void loop()
{
if(Serial.available())
{
String str=Serial.readString();
delay(10);
if(str == "read") //读取EEPROM的数据
{
int rInt=EEPROM.readInt(EEPROMDZ1);//读取对应地址的Int值
String rStr=EEPROM.readString(EEPROMDZ2);//读取对应地址的String值
Serial.print(rInt);
Serial.print(',');
Serial.println(rStr);
}
else if(str == "int")
{
EEPROM.writeInt(EEPROMDZ1,intdata);//对应地址写入变量的值
EEPROM.commit();// 确定是否写入成功
}
else if(str == "string")
{
EEPROM.writeString(EEPROMDZ2,stringdata);//对应地址写入变量的值
EEPROM.commit();// 确定是否写入成功
}
else if(str == "clear")
{
for(int i=0;i<512;i++)
{
EEPROM.write(i,0);//对应位写入0
}
EEPROM.end();//结束EEPROM
}
// 如果输入不回复，请提供回复
else
{
Serial.println("输入代码错误!");
}
}
}
十一.低功耗模式
参考esp32低功能模式 ，这里就不做介绍。
1.深度睡眠定时器唤醒
#define wmm 1000000 //微妙到秒的转换系数
#define miao 5 // esp32进入睡眠的时间，以秒为单位
const int led=2;
void setup()
{
pinMode(led,OUTPUT);
esp_sleep_enable_timer_wakeup(miao*wmm);//esp32睡眠使能，定时器唤醒 5秒
}
void loop()
{
for(byte i=0;i<5;i++)
{
digitalWrite(led,HIGH);
delay(200);
digitalWrite(led,LOW);
delay(200);
}
esp_deep_sleep_start();// esp32深度睡眠开始
}
2.深度睡眠触摸开关唤醒
#define FZ 40 //触摸阀值
const int led=2;
void callback() //触摸中断函数
{
}
void setup()
{
pinMode(led,OUTPUT);
touchAttachInterrupt(T3,callback,FZ);// T3对应GPIO15
esp_sleep_enable_touchpad_wakeup();//设置触摸唤醒
}
void loop()
{
for(byte i=0;i<5;i++)
{
digitalWrite(led,HIGH);
delay(200);
digitalWrite(led,LOW);
delay(200);
}
esp_deep_sleep_start();// esp32深度睡眠开始
}
3.外部中断唤醒
//外部中断口GPIO 0,2,4,12-15，25-27,32-39
#define led 2
void setup()
{
pinMode(led,OUTPUT);
esp_sleep_enable_ext0_wakeup(GPIO_NUM_4,0);//1=HIGH 0=LOW
}
void loop()
{
for(byte i=0;i<5;i++)
{
digitalWrite(led,HIGH);
delay(200);
digitalWrite(led,LOW);
delay(200);
}
esp_deep_sleep_start();// esp32深度睡眠开始
}
十二.蓝牙通讯

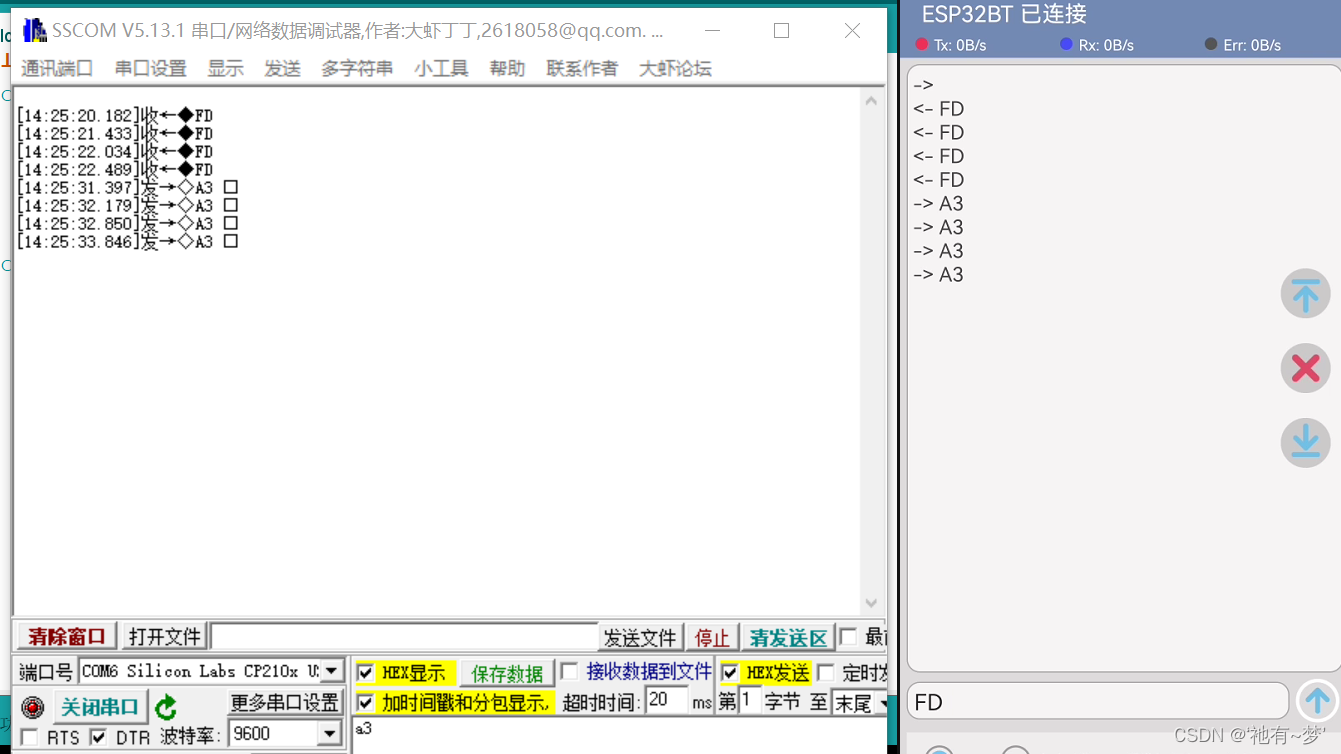

1.经典蓝牙串口通讯
#include"BluetoothSerial.h" //调用串口蓝牙函数
#if !defined(CONFIG_BT_ENABLED) || !defined(CONFIG_BLUEDROID_ENABLED)
#error Bluetooth is not enabled! Please run ‘make menuconfig‘ #to and enable it
#endif //判断蓝牙是否已启用，没有的话请运行病启用它
BluetoothSerial SerialBT;
void setup()
{
Serial.begin(9600);
SerialBT.begin("ESP32BT");//蓝牙开始并设置名称
}
void loop()
{
if(Serial.available())
{
SerialBT.write(Serial.read());//write 只能发送十六进制
}
else if(SerialBT.available())
{
Serial.write(SerialBT.read());
}
}
2.低功耗蓝牙（BLE）
可观看b站视频：MJKDZ分享的低功耗蓝牙（BLE）服务模式
低功耗蓝牙控制led:低功耗蓝牙 控制led
(BLE)服务端和客户端通讯：(BLE)服务端和客户端通讯
十三. WIFI功能使用
可观看视频详细了解：：WIFI入门STA站点模式

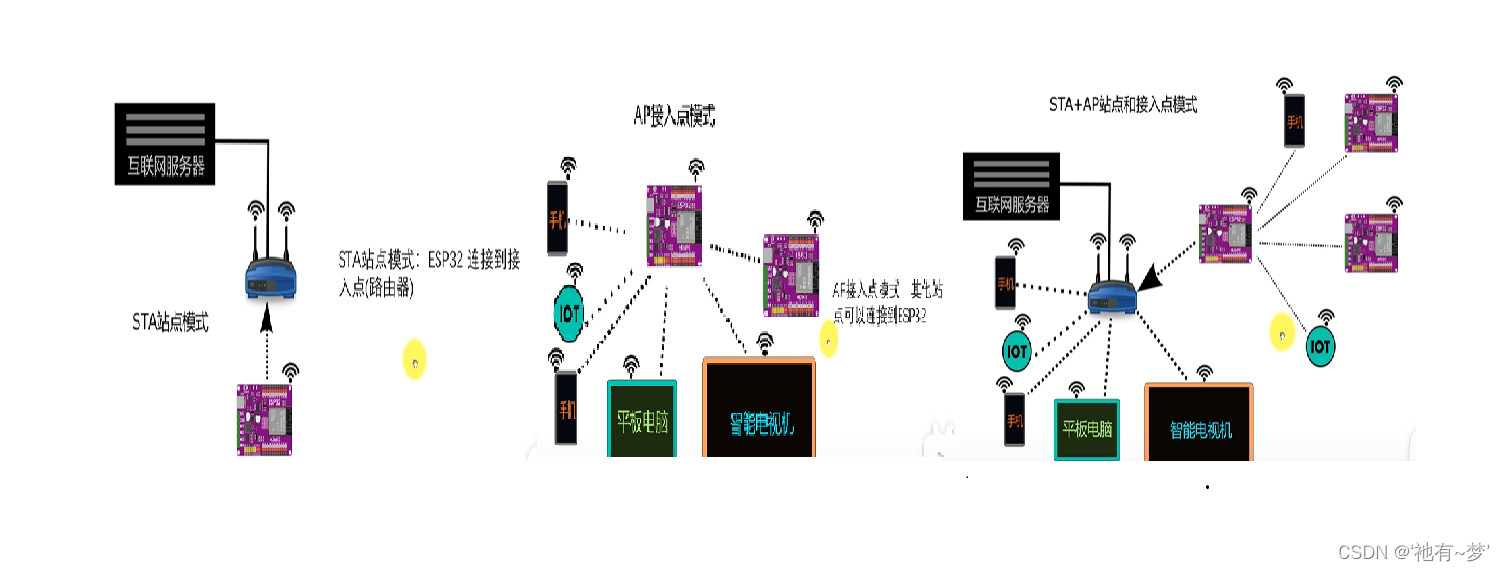

一.esp32有三种连接模式：：
1.STA站点模式
STA站点，每一个连接到无线网络中的终端(如笔记本电脑、PDA及其它可以联网的用户设备)都可称为一个站点。
ESP32接入到接入点 (路由器)；
手机只要在局域网内就可以控制esp32；
2. AP接入点模式
AP，也就是无线接入点，是一个无线网络的创建者，是网络的中心节点。一般家庭或办公室使用的无线路由器就一个AP。
也就是说，其他站点可连接esp32;
这样，esp32作为一个中心节点，就可以和多个外部设备进行通讯；
3. STA+AP站点和接入点连接模式
综合上述两点；
esp32可以连接到路由器上，其他设备连接到esp32;
这样可以我们就可以通过手机连接到家里的路由器上，就可以控制多个带有wifi的设备。
sta模式
//STA模式
#include<WiFi.h> //调用WiFi函数库
const char *ssid="";//wifi名字
const char *password="";//wifi密码
void wifi_init()
{
WiFi.mode(WIFI_STA);//将WiFi模式设置为STA模式
WiFi.begin(ssid,password);//wifi连接
Serial.print("连接到wifi...");
while(WiFi.status() != WL_CONNECTED) //等待wifi是否连接成功
{
Serial.print('.');
delay(1000);
}
Serial.println(WiFi.localIP());//当连接上时，串口输出连接的IP地址
}
void setup()
{
Serial.begin(115200);
wifi_init();//调用初始化wifi函数
Serial.print("RSSI:");
Serial.println(WiFi.RSSI());// 串口输出信号强度值
}
void loop()
{
}
扫描wifi设备网络
/*
扫描WiFi设备网络。
*/
#include "WiFi.h"
void setup()
{
Serial.begin(115200);//打开串口波特率设置成115200
WiFi.mode(WIFI_STA);//将WiFi设置为站点模式
WiFi.disconnect();//断开WIFI
delay(100);//延时100毫秒
}
void loop()
{
Serial.println("开始搜索WIFI信号....");
int n = WiFi.scanNetworks();//扫描WIFI信号，并将得到的WIFI数量存储在变量里
Serial.println("扫描完成");
if (n == 0) {//判读如果接收到的WIFI数量是0.说明没有搜到WIFI设备
Serial.println("没有扫描到WIFI设备");
} else {
Serial.print("WIFI设备数量：");
Serial.print(n);//输出WIFI数量
Serial.println("个");
for (int i = 0; i < n; ++i) {//找到的WIFI设备，每个都输出名称和信号强度
Serial.print(i + 1);
Serial.print(": ");
Serial.print(WiFi.SSID(i));//输出WIFI设备名称
Serial.print(" (");
Serial.print(WiFi.RSSI(i));//输出WIFI信号强度
Serial.print(")");
Serial.println((WiFi.encryptionType(i) == WIFI_AUTH_OPEN)?" ":"*");//输出WIFI加密类型 WPA 、WPA2、WPA_WPA2、WEP,WPA2_PKS,WPA_WPA2_PKS
delay(10);//延时10毫秒
}
}
delay(5000);//等5秒在扫描
}
AP模式接入测试
#include <WiFi.h>
const char *ssid = "ESP32_WIFI";
const char *password = "12345678";
void setup() {
Serial.begin(115200);
WiFi.mode(WIFI_AP);//设置为(AP)接入点模式
WiFi.softAP(ssid, password);//设置接入点的名称和密码
Serial.print("接入点IP地址：");
Serial.println(WiFi.softAPIP());//串口输出IP地址
}
void loop() {
}
AP (自己设定 IP)
#include <WiFi.h>
const char *ssid = "ESP32_WIFI";
const char *password = "12345678";
IPAddress local_IP(192,168,4,10);//IP地址，对应自身
IPAddress gateway(192,168,4,1);//网关
IPAddress subnet(255,255,255,0);//网络掩码
void setup() {
Serial.begin(115200);
WiFi.mode(WIFI_AP);//设置为(AP)接入点模式
WiFi.softAPConfig(local_IP,gateway,subnet);//设置IP地址
WiFi.softAP(ssid, password);//设置接入点的名称和密码
WiFi.softAPsetHostname("ssss");//设置主机名字
Serial.println(WiFi.softAPgetHostname());//输出主机名字
Serial.print("接入点IP地址：");
Serial.println(WiFi.softAPIP());//串口输出IP地址
}
void loop() {
Serial.println(WiFi.softAPgetStationNum());//串口输客户端连接数量
delay(1000);
}
AP+STA模式
#include <WiFi.h>
const char* wifi_network_ssid = "********";//连接家庭的路由器的名称
const char* wifi_network_password = "********";连接家庭的路由器的密码
const char *soft_ap_ssid = "ESP32_WIFI";//AP的名称
const char *soft_ap_password = "123456789";//AP的密码
void setup() {
Serial.begin(115200);//打开串口波特率设置成115200
WiFi.mode(WIFI_MODE_APSTA);//设置WIFI模式为AP+STA模式
WiFi.softAP(soft_ap_ssid, soft_ap_password);//设置AP的名称和密码
WiFi.begin(wifi_network_ssid, wifi_network_password);//设置STA连接的WIFI名称和密码
while (WiFi.status() != WL_CONNECTED) {//判断是否已连接到家庭网路
delay(500);//500毫秒
Serial.println("等待连接WiFi..");
}
Serial.print("AP地址: ");
Serial.println(WiFi.softAPIP());//串口输出AP的地址
Serial.print("STA连接IP地址：");
Serial.println(WiFi.localIP());//串口输出STA的地址
}
void loop() {}
二.TCP双向通讯：
1.服务端代码(server)
//传输控制协议（TCP，Transmission Control Protocol）是一种面向连接的、可靠的、基于字节流的传输层通信协议
#include <WiFi.h>
WiFiServer server; //设置ESP32设置成服务器
const char *ssid = "********";
const char *password = "********";
String readTCP; //存储客户端发送来的字符串
String readUART;//存储串口接收到的字符串
void setup()
{
Serial.begin(115200);
WiFi.mode(WIFI_STA);
WiFi.setSleep(false); //STA模式下关闭wifi睡眠，提高响应速度
WiFi.begin(ssid, password);//连接家庭种的路由器
while (WiFi.status() != WL_CONNECTED)
{
delay(500);
Serial.print(".");
}
Serial.print("IP地址:");
Serial.println(WiFi.localIP());
server.begin(2001); //设置服务器端口号2001
}
void loop()
{
WiFiClient client = server.available(); //创建一个客户端对象
if (client) //判断有没有客户端连接
{
Serial.println("客户端已连接");
while (client.connected()) //判断客户端是否已连接
{
if (client.available()) //如果有客户端发送来的数据
{
readTCP=client.readString();//读取客户端发送来的字符串
Serial.println(readTCP); //打印接收到的字符
readTCP = "";
}
if (Serial.available())// 我们判断串口是否有数据
{
readUART=Serial.readString();//读取串口发送来的字符串
client.println(readUART); //将接收到的字符串发送到客户端
readUART = "";//将接收到的字符清空
}
}
}
client.stop(); //停止当前连接：
Serial.println("没有连接客户端..");
}
2.客户端代码（cilent）
#include <WiFi.h>
WiFiClient client; //ESP32设置成客户端，用于连接服务器
const char *ssid = "********";
const char *password = "********";
const IPAddress serverIP(192,168,3,2); //访问服务器的IP地址
uint16_t serverPort = 2001; //连接服务器的端口号
String readTCP; //存储客户端发送来的字符串
String readUART;//存储串口接收到的字符串
void setup() {
Serial.begin(115200);
WiFi.mode(WIFI_STA);
WiFi.setSleep(false); //关闭STA模式下的wifi休眠，可提高响应速度
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED)
{
delay(500);
Serial.print(".");
}
Serial.print("IP地址:");
Serial.println(WiFi.localIP());
}
void loop() {
Serial.println("连接服务器");
if (client.connect(serverIP,serverPort)) //我们连接服务器对应的IP地址和端口
{
Serial.println("连接服务器成功");
while (client.connected() || client.available()) //如果已连接，或有收到的未读取的数据
{
if (client.available()) //如果有收到数据
{
readTCP = client.readString(); //读取服务器发送的数据
Serial.println(readTCP); //串口输出服务器发送来的数据
readTCP = "";//将接收到的字符清空
}
if (Serial.available())// 我们判断串口是否有数据
{
readUART=Serial.readString();//读取串口发送来的字符串
client.println(readUART); //将接收到的字符串发送到客户端
readUART = "";//将接收到的字符清空
}
}
Serial.println("关闭当前连接");
client.stop(); //关闭客户端
}
else {
Serial.println("连接服务器失败");
client.stop(); //关闭客户端
}
delay(5000);
}
3.esp32设置为客户端，通过服务端发送命令控制led
#include <WiFi.h>
WiFiClient client; //ESP32设置成客户端，用于连接服务器
const char *ssid = "********";
const char *password = "********";
const IPAddress serverIP(192,168,3,2); //访问服务器的IP地址
uint16_t serverPort = 2001; //连接服务器的端口号
const int led=2;
void setup() {
pinMode(led, OUTPUT);
Serial.begin(115200);
WiFi.mode(WIFI_STA);
WiFi.setSleep(false); //关闭STA模式下的wifi休眠，可提高响应速度
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED)
{
delay(500);
Serial.print(".");
}
Serial.print("IP地址:");
Serial.println(WiFi.localIP());
}
void loop() {
Serial.println("连接服务器");
if (client.connect(serverIP,serverPort)) //我们连接服务器对应的IP地址和端口
{
Serial.println("连接服务器成功");
while (client.connected() || client.available()) //如果已连接，或有收到的未读取的数据
{
if (client.available()) //如果有收到数据
{
char x = client.read(); //读取服务器发送的数据
if(x=='A'){
digitalWrite(led, HIGH);
}
else if(x=='B'){
digitalWrite(led, LOW);
}
}
}
Serial.println("关闭当前连接");
client.stop(); //关闭客户端
}
else {
Serial.println("连接服务器失败");
client.stop(); //关闭客户端
}
delay(5000);
}
三.UDP双向通讯 ：
1.服务端代码
#include <WiFi.h>
#include <WiFiUdp.h>//调用WIFIUDP库
WiFiUDP Udp; // 创建wifiUdp
char Rdata[255];//接收客户端发送的字符串
String readUART="";//串口接收存储的字符串
unsigned int localPort = 2001;//通讯端口
const char * ssid = "********";//家中路由器名称
const char * password = "********";//家中路由器密码
void setup() {
Serial.begin(115200);
WiFi.mode(WIFI_STA);//将WiFi设置为STA站点模式
WiFi.begin(ssid, password);//打开WIFI，连接到家里的路由器
while (WiFi.status() != WL_CONNECTED)//等待连接
{
delay(500);
Serial.print(".");
}
if(Udp.begin(localPort)){//启动Udp监听服务
Serial.println("监听开始");
Serial.printf("现在收听IP：%s, UDP端口：%d\n", WiFi.localIP().toString().c_str(), localPort);//输出服务器的IP地址和端口
}else{
Serial.println("监听失败");
}
}
void loop() {
int Shu = Udp.parsePacket();//接收收到的数据包大小
if (Shu>0)//判断是否有数据
{
Serial.printf("已收到 %d 字节%s, 端口 %d\n", Shu, Udp.remoteIP().toString().c_str(), Udp.remotePort());//串口输出接收到的数据数量，发送客户端的IP和端口
Udp.read(Rdata, 255);//读取接收到的数据
Serial.printf(Rdata);//串口输出接收到的数据
}
Shu=0;
if (Serial.available())// 我们判断串口是否有数据
{
readUART=Serial.readString();//读取串口发送来的字符串
Udp.beginPacket(Udp.remoteIP(), Udp.remotePort());//准备发送数据包，设置对应的IP地址和端口的客户端
Udp.print(readUART);//将要发送的数据发送给客户端
Udp.endPacket();//结束发送
readUART = "";//将接收到的字符清空
}
}
2.客户端代码
#include <WiFi.h>
#include <WiFiUdp.h>//调用WIFIUDP库
WiFiUDP Udp; // 创建wifiUdp
char Rdata[255];//接收服务器发送的字符串
String readUART="";//串口接收存储的字符串
unsigned int localPort = 2002;//通讯端口
const char * ssid = "********";//家中路由器名称
const char * password = "********";//家中路由器密码
IPAddress ipServidor(192, 168, 3, 2); // 服务器默认IP地址设置
/*
客户端的IP地址必须与服务器不同，否则会与客户端连接发生冲突
*/
IPAddress ipCliente(192, 168, 3, 59);//与服务器不同的IP
IPAddress Subnet(255, 255, 255, 0);
void setup() {
Serial.begin(115200);
WiFi.mode(WIFI_STA); //将WiFi设置为STA站点模式
WiFi.begin(ssid, password);//打开WIFI，连接到家里的路由器
while (WiFi.status() != WL_CONNECTED)//等待连接
{
delay(500);
Serial.print(".");
}
Serial.printf("已连接");
WiFi.config(ipCliente, ipServidor, Subnet);//设置WIFI连接的本机IP和服务器IP，和网络掩码
Udp.begin(localPort);//打开端口
}
void loop() {
int Shu = Udp.parsePacket();//接收收到的数据包大小
if (Shu)//判断是否有数据
{
Serial.printf("已收到 %d 字节%s, 端口 %d\n", Shu, Udp.remoteIP().toString().c_str(), Udp.remotePort());//串口输出接收到的数据数量，发送客户端的IP和端口
Udp.read(Rdata, 255);//读取接收到的数据
Serial.printf(Rdata);//串口输出接收到的数据
}
if (Serial.available())// 我们判断串口是否有数据
{
readUART=Serial.readString();//读取串口发送来的字符串
Udp.beginPacket(ipServidor,localPort);//准备发送数据包，设置对应的IP地址和端口的客户端
Udp.print(readUART);//将要发送的数据发送给客户端
Udp.endPacket();//结束发送
readUART = "";//将接收到的字符清空
}
}
十四.外部设备的使用
| 项目名称 | 观看地址（感谢 MJKDZ老师的分享） |
|---|---|
| 1. 8位led灯的控制 | 第一节 |
| 2.三色发光二极管RGB led | 第二节 |
| 3.门磁开关的使用 | 第三节 |
| 4.水位开关 | 第四节 |
| 5.外部触摸开关 | 第五节 |
| 6.震动传感器 | 第六节 |
| 7.人体感应模块 | 第七节 |
| 8.外部霍尔元件 | 第八节 |
| 9.光电（光敏电阻）模块 | 第九节 |
| 10.遥感模块 | 第十节 |
| 11.蜂鸣器和压电陶瓷片使用 | 第十一节 |
| 12.土壤湿度模块 | 第十二节 |
| 13.继电器模块（注：在使用时要防止触电事故） | 第十三节 |
| 14.直流有刷电机 | 第十四节 |
| 15.直流水泵的使用 | 第十五节 |
| 16.伺服电机（舵机） | 第十六节 |
| 17.数字彩色led（RGB） | 第十七节 |
| 18.超声波测距 | 第十八节 |
| 19.AHT21温湿度模块 | 第十九节 |
| 20.VEML7700环境光传感器 | 第二十节 |
| 21.红外遥控收发模块 | 第二十一节 |
| 22.oled显示屏 | 第二十二节 |
以上内容为本人在学arduino时做的笔记，能力有限，可能有错误之处，望谅解。
也十分感谢up主的视频教程，非常详细。
扫一扫
3868
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
