说明
一、主题
21世纪以来，随着各项科技迅猛发展，多元化技术革命创新正在给我们的衣食住行，带来全新的数字人工智能体验，各行各业都搭乘着技术产业的转型升级，迎来高速发展时期。“十四五”规划和党的二十大强调了推动战略性新兴产业发展的重要性，战略性新兴产业包括新一代信息技术等九大产业，是引导未来经济社会发展的重要力量。
在数字化时代，移动终端已经渗透到各个行业和生活场景中，如手机、智能电视、可穿戴设备、车载大屏、医疗设备等。通过车主手机App、中控大屏移动终端App、智能充电（家用版App和商用版小程序）实现跨移动多终端的信息共享和交换，构建了一个移动跨平台应用开发生态系统。
二、内容和时长

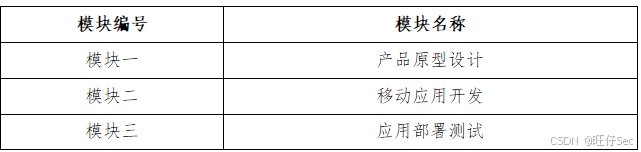

考核“产品原型设计”“移动应用开发”和“应用部署测试”三个模块，具体如下表所示：

三、成果物提交
根据分配的账号登录系统，在结束前分别将模块一、模块二、模块三的成果物上传并提交至服务器。
四、注意事项
提交、部署的文档、原型、代码等资源内容中不能填写与选手相关的信息，如工位号、姓名和院校。如出现上述标记，本模块成绩按照零分处理。

模块一 产品原型设计

一、模块考核点
本模块以产品原型设计为目标，基于移动跨平台应用开发生态系统，围绕车主手机App、中控大屏移动终端App、智能充电（家用版App和商用版小程序），对产品进行理解、分析，编制规范的需求规格说明书，熟练使用UI设计软件进行产品原型设计，绘制出符合业务逻辑和人体工学的高保真产品原型图，为后续的产品开发和优化奠定坚实的基础。
二、任务要求
1.使用给定的“需求规格说明书（模板）.docx”和相关软件，进行需求分析文档编制，编制对应业务用例图、流程图/活动图、时序图和模块概要设计说明。
2.使用原型设计工具（如Photoshop，Adobe XD或Axure RP，原型设计工具二选一即可）创建“产品原型”项目，并进行高保真原型绘制，使之符合移动应用 UI 设计规范，同时实现原型界面之间交互功能。

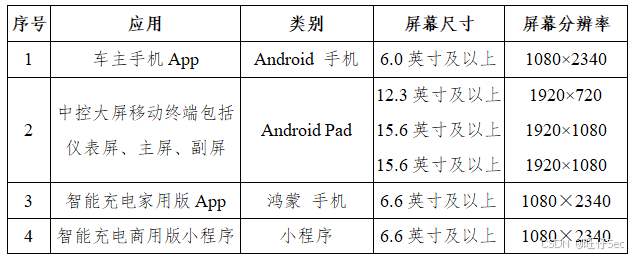

（1）软件原型绘制时，界面文件命名规范，各界面尺寸如下表：

（2）当内容超出高度区域时，设置滚动区域来显示内容。
（3）画板要对齐，界面版式布局合理、美观，内容完整；同样功能请复用样式，避免一种功能、两种样式的情况。
（4）原型要有交互设计内容，用户体验良好。检查存在的漏洞，防止出现异常流程和内容状态。
3.本模块结束前，选手将上述成果物“需求规格说明书.docx”“产品原型.rp”或“产品原型.xd”两个文件添加到“产品原型设计.zip”压缩包内，并提交压缩包文件。裁判评分以提交内容作为评分依据。
三、任务
根据客户提供的任务需求描述，按照模块一的任务要求，完成“需求规格说明书.docx”撰写，以及“产品原型.rp”或“产品原型.xd”设计。

任务1：绘制“仪表盘”和“主屏”车辆信息界面原型

【任务说明】
1.实现中控大屏仪表屏的车辆信息界面和中控大屏主屏的车辆信息App界面。
（1）中控大屏仪表屏车辆信息界面，左侧部分显示汽车转数表，右侧部分显示汽车时速表，转数表和时速表均为圆形，中间显示车辆信息，包括电池电量、总公里数、平均车数和平均耗电量。
（2）中控大屏主屏车辆信息App界面该模块分为7个部分：基本信息、电动机信息、电池信息、车身信息、底盘/转向信息、车轮/制动信息、胎压监测，并以卡片的形式呈现。
1）基本信息：点击【基本信息】进入基本信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示车主姓名、车辆品牌、车架号、制造国、制造厂商、制造年月、整车型号、车辆识别代号（VIN）、最大设计总质量、核载人数、最高车速、百公里加速。
2）电动机信息：点击【电动机信息】进入电动机信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示总功率、总扭矩、前电动机最大功率、前电动机最大扭矩、后电动机最大功率、后电动机最大扭矩、纯电续航里程、电机结构、电机工作原理、电机布局、电机型号、电机峰值功率。
3）电池信息：点击【电池信息】进入电池信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示电池容量、电池品牌、百公里耗电量、电池冷却方式、电池能量密度、快充时间、快充电量、动力电池系统额定电压、动力电池系统额定容量。
4）车身信息：点击【车身信息】进入车身信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示长宽高、轴距、前后轮距、整备质量、行李厢容积。
5）底盘/转向信息：点击【底盘/转向信息】进入底盘/转向信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示驱动形式、前悬挂类型、后悬挂类型、转向助力形式。
6）车轮/制动信息：点击【车轮/制动信息】进入车轮/制动信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示前后制动器类型、驻车制动类型、前轮胎规格、后轮胎规格、轮毂材质、备胎规格。
7）胎压监测：点击【胎压监测】进入胎压检测模块界面，分为胎压监测、历史记录两个模块，并以卡片形式呈现。左上角【返回】可跳转车辆信息主界面。

任务2：绘制“空调”模块界面原型

【任务说明】
1.车辆中控大屏开启时，点击中控大屏主屏空调App图标，进入空调控制页面。左上角【返回】跳转中控首页。主控屏页面中间位置显示车内温度。在副屏幕页面显示OFF按钮、↑/↓按钮、外循环按钮、内循环按钮，分别代表空调开关、自动空调温度调节按钮以及空气循环方式按钮。
2.点击OFF按钮关闭空调返回中控首页。
3.点击外循环/内循环按钮，不显示车内温度。显示中控大屏前后排座椅模型空气动画循环方式。2s后不显示模型显示车内温度。

任务3：绘制“Launcher桌面”模块界面原型

【任务说明】
车辆通电启动后，中控大屏主屏自动进入Launcher 桌面
1、屏幕左侧显示卡片栏，音视频、天气、时间、汽车信息。
（1）音视频卡片，显示正在播放的音视频名称，专辑封面，底部显示，上一首、暂停、下一首图标，点击对应图标完成操作。
（2）天气卡片，展示当前温度和天气情况和天气城市，点击天气卡片在右侧显示具体天气情况。
（3）时间卡片，展示当前时间、年月日、阴历。
（4）汽车信息卡片，展示行驶距离、出行次数、车内外温度等信息。
2、屏幕底部显示快捷启动栏。
（1）底部快捷启动栏可放置五个App，且五个App均匀放置，快捷启动栏背景为白色透明圆角。首次进入显示五个“+”图标，点击“+”图标弹出App选择框，选择App可将对应App添加到快捷启动栏中。

模块二 移动应用开发

一、模块考核点
本模块重点考查选手业务编码能力，基于移动跨平台应用开发生态系统，编程实现车主App、中控大屏App、家用版充电App和商用版充电小程序。
二、任务要求

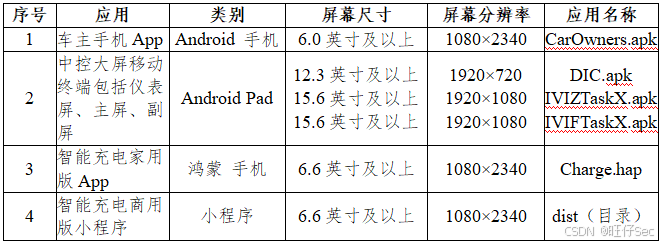

App UI 尺寸自动适配开发电脑中提供的模拟器 UI（手机和Pad）、命名规范、应用名称（发布版本）和界面尺寸如下表：

结束前，选手将上述成果物添加到“移动应用开发.zip”压缩包并提交。
三、任务
根据客户提供的任务描述，按照模块二的任务要求，完成移动跨平台应用开发生态系统各任务功能开发。

任务1：中控大屏-应用市场

【任务说明】
1.在中控大屏主屏中点击应用市场，进入应用市场页面，页面包括推荐App内容，搜索菜单、更新菜单。
2.App推荐卡片，卡片内容为App图标、背景、名称、介绍、【下载】按钮，点击【下载】按钮进行App下载。卡片下方展示专题列表，专题列表为本周热门App列表，列表包括App名称、App缩略图、下载次数、【下载】按钮，点击【下载】按钮可下载对应App。
3.点击搜索菜单，跳转至搜索页面，在搜索页面输入应用名称，点击【搜索】按钮可模糊查询应用列表。
4.点击更新菜单，展示所有可更新的App列表，点击更新按钮可进行更新。

任务2：智能充电家用版App—首页功能

【任务说明】
1.进入智能充电家用版App首页，页面分为四部分，顶部显示首页标签，标签下方显示用户车辆信息，车辆信息下方显示功能按钮，底部显示菜单并位置固定。
（1）用户车辆信息，包括车辆外观、车牌、品牌、型号和续航里程。
（2）可查看车辆的外观。
（3）中部功能按钮，包括添加充电桩、添加车辆。
（4）可实现增删改查充电桩。
（5）可实现增删改查车辆。
（6）底部菜单，包括首页、订单和个人中心，点击菜单，进入对应的页面。

任务3：车主App-汽车维保

【任务说明】
进入车主手机App首页，点击底部导航菜单【服务】模块，进入车主服务模块，该模块中显示维保预约、维保历史功能。
（1）点击车主服务模块中的【维保预约】进入维保预约页面，页面顶部显示标题栏，标题栏右侧显示【维保历史】按钮。页面内容部分显示预约表单。表单第一行显示维保类型，维保类型包括【常规保养】、【车辆维修】，进入页面后默认选中常规保养。
① 当选择维保类型为常规保养时，预约表单包括维保类型、城市、维保服务站（4S店）、预约日期、预约时间、维保车辆、车牌号码、联系人姓名、联系电话。点击【提交预约】按钮进行提交，提交成功后返回车主服务页，可在维保历史页面中查看预约记录。
② 当选择维保类型为车辆维修时，预约表单包括维保类型、城市、维保服务站（4S店）、预约日期、预约时间、维保车辆、车牌号码、联系人姓名、联系电话。预约表单内容下方显示维修方案和电子签名区域，维修方案包括更换零件、维修类目、单项价格、维修总价、维修周期。在签名区域手写签名，完成预约表单信息后，点击【提交预约】按钮进行提交，提交成功后进入支付页面，支付成功后返回首页，可在维保历史页面中查看预约记录。
（2）点击车主服务模块中的【维保历史】进入维保历史页面，页面顶部显示标题栏，标题栏下方显示维保历史记录条数和历史列表，维保历史列表项包括工单号、维保类型、预约日期、预约时间、维保费用和维保状态。

任务4：数据分析

【任务说明】
在车主手机App主页面上，点击底部导航栏“数据分析”，进入数据分析页面。
1.柱状图：请分析2023年2、3月使用充电桩的充电次数、充电量和花费，按照月耗电比例进行分析，横坐标为月份，每组纵坐标为充电次数、充电量和花费。
注：如数据集出现小数，保留小数点后一位。
2.折线图：请分析统计2023年上半年每百公里耗电量，按照每月耗电量和行驶公里数统计，横坐标为月份，每组折线点显示耗电量、行驶里程和平均百公里耗电量。
注：如数据集出现小数，保留小数点后一位。

模块三 应用部署测试

一、模块考核点
本模块重点考查选手应用系统测试能力，基于移动跨平台应用开发生态系统，围绕车主App、中控大屏App、智能充电家用版App和智能充电商用版小程序，进行应用系统部署、测试用例编写、功能测试、API自动化测试以及文档编写。
二、任务要求
1.部署移动跨平台应用开发生态系统待测应用。
2.根据“移动跨平台应用开发生态系统智能充电功能范围.pdf”，撰写测试用例文档，并进行功能测试，将功能缺陷提交缺陷文档中。
3.利用Postman工具进行API接口测试，并导出Api.json脚本。
4.根据“移动跨平台应用开发生态系统智能充电功能范围.pdf”，撰写产品操作手册文档。
5.结束前，选手上述成果物测试用例.xlsx、缺陷分析.docx、Api.json、产品操作手册.docx添加到“应用部署测试.zip”压缩包内，并提交压缩包文件。
三、任务

任务1：应用功能测试

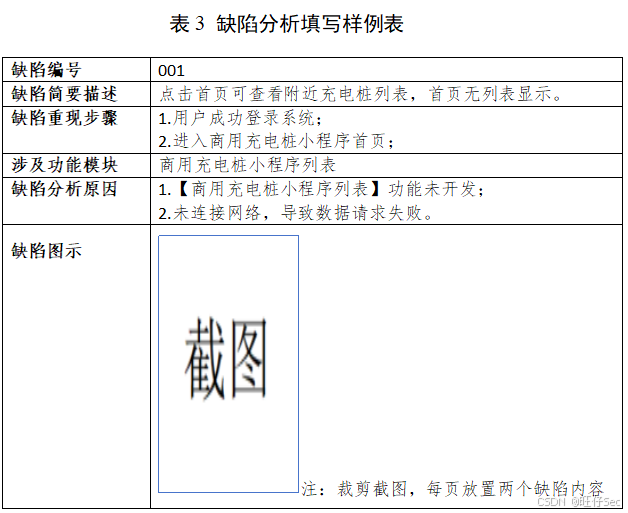

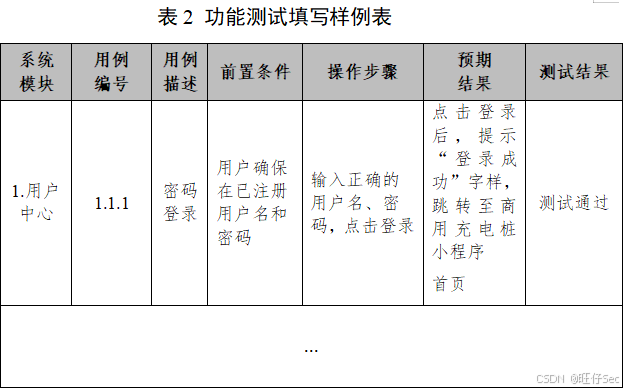

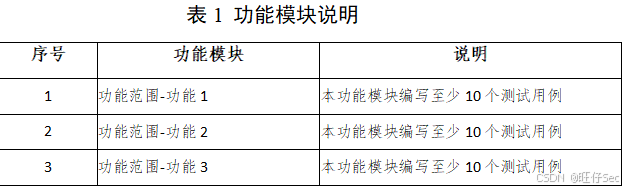

根据“移动跨平台应用开发生态系统智能充电功能范围.pdf”中描述的功能范围，撰写测试用例文档（具体测试用例数量如表1所示，测试用例格式如表2所示）并进行全范围功能测查，找出特定的5个Bug，根据找出的Bug进行缺陷分析，分析Bug出现的原因，将Bug填写到“缺陷分析.docx”中，缺陷分析填写样例如表3所示。

任务2：API接口测试

利用Postman测试工具，根据移动跨平台应用开发生态系统API文档，进行自动化API接口测试，并导出Api.json文件。

任务3：撰写产品操作手册

对移动跨平台应用开发生态系统智能充电功能进行梳理分析，利用产品操作手册.docx文件编写产品操作手册，具体规范如下描述：
第一部分：编写待测App的产品定位中心叙述，罗列核心功能点名称与运行待测App的运行基础环境。
第二部分：编写上述功能点的指导说明，准确叙述用户操作行为，将功能变得具体化、形象化，便于读者理解具体内容，增强说服力。
第三部分：编写需要指出使用待测App的常规注意事项进行说明，提示用户规避使用不规范操作等。
