一、电阻概念

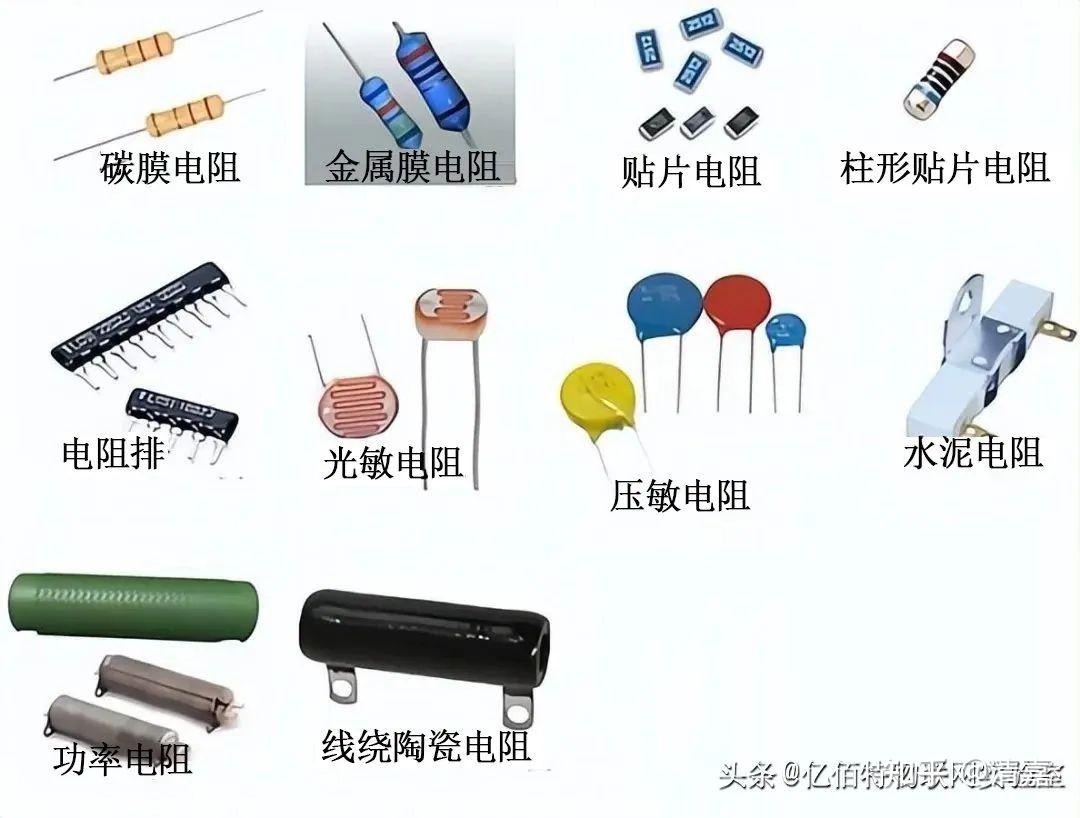

电阻作为元器件，又叫作电阻器，导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，读作Omega)。电阻属于一个普通的元件，却有不普通的门道，而电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，并且衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数；因此平时我们一般只要关注值、精度、额度功率，这三个指标合适即可。下图为各样式电阻的规格：


二、小阻值电阻串联在电路中的作用

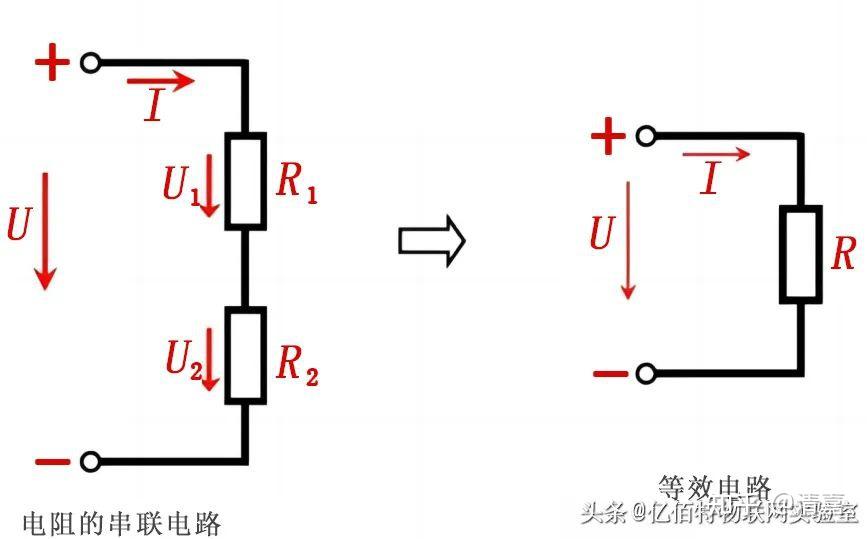

电阻在电路中串联就是使电流只有一条通路，并且电阻R1、R2能够首尾依次相连，最后 R1+R2得到一个总阻值R。

然而电阻串联在不同电路中能起到作用也是多种多样，下列几点为电阻在电路中起到的作用：

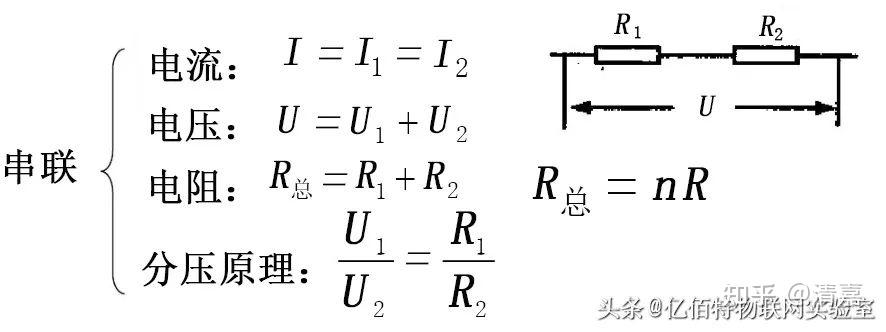

1、分压作用无论阻值为多大的电阻，它串联在电路中都会起到分压的作用。因为在串联电路中，各电阻上的电流相等，各电阻两端的电压之和等于电路总电压。可知每个电阻上的电压小于电路总电压，故串联电阻分压。如下图公式为分压的原理：

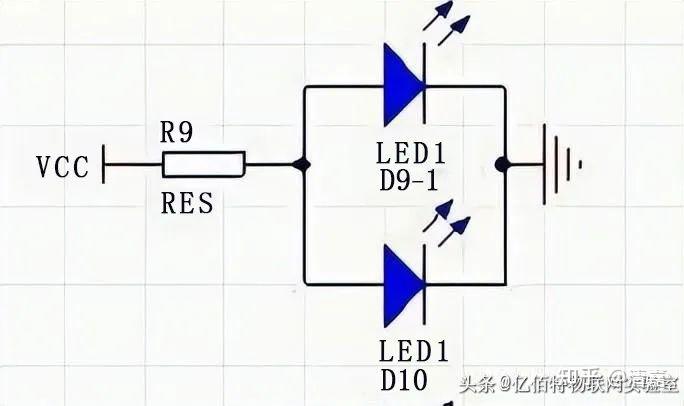

2、限流作用在电路中有部分电子元器件比较“脆弱”，电流若是偏大就会直接导致器件烧毁；在此情况下我们通常会用电阻串联在电路中，使该元器件不超过正常值范围；如下图中LED发光电路中的二极管，如果想要让它正常工作且不会损坏，那就需要串联一个限流电阻在其中，而选在的电阻阻值大小则需根据元器件可承受电流大小而决定，因此电阻可是小电阻也可是大电阻。

3、在信号线中的作用在信号线中串联小电阻其主要目的是对引脚的保护，然而它的作用又可以分为阻抗匹配和减少信号边沿的陡峭程度两点。例如下图中在SPI信号线上串联电阻就是为了改善匹配情况，以减少反射，避免振荡，并且方便调试。

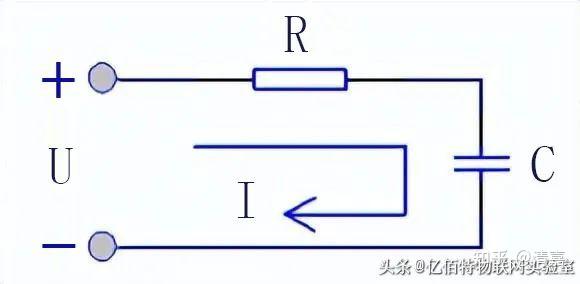

4、积分电路中的作用在电子电路中电容一端接电阻，一端接地，滤去高频，相当于积分，用于滤波， 最典型的应用就是放大电路中的高低音频控制；对于电力电路来说串联的电阻起阻尼作用，电阻消耗过电压的能量，从而抑制电路的振荡。
