最近闲来无事,手上刚好有一个ESP8266模块,参考了几篇博客,了解了一下如何配置ESP8266,写个博客记录一下。

一、元件准备

1、ESP8266模块
在这里插入图片描述

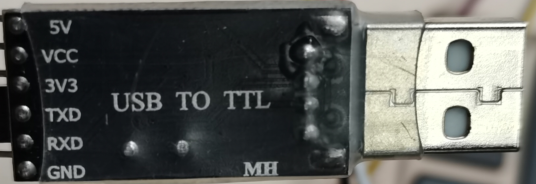

2、USB转TTL
在这里插入图片描述

二、硬件连接

ESP8266USB TO TTL
3V33.3
GNDGND
RXTXD
TXRXD

这里值得一提的是,这个USB转TTL的供电不稳,刚开始我把ESP8266的3V3引脚接到了USB转TTL的3V3上,用串口调试助手没反应,后来发现是供电的问题,换到STLINK的3.3V上就好了。

三、使用串口调试助手配置ESP8266

参考了这篇博客 点击这里可跳转.
我们使用的是AT命令来配置,ESP8266模块支持STA、AP、STA+AP 三种工作模式。

1、STA 模式: ESP8266模块通过路由器连接互联网,手机或电脑通过互联网实现对设备的远程控制。

配置步骤:

 1. AT+CWMODE=1                    设置模组为STA模式。(串口助手)
 2. AT+CWLAP                 	   查询附近 WIFI(串口助手)
 3. AT+CWJAP="123123","12345678"   连接 WIFI(串口助手)
 4. AT+CIFSR                       查看路由器分配给模组的IP地址,例如 192.168.43.104(串口助手)
 5. AT+CIPMUX=1                    打开多连接(串口助手)
 6. AT+CIPSERVER=1,8899            设置模块服务器端口(串口助手).
 7. 打开网络调试助手进行设置:请打开电脑去连接路由器的WIFI热点。并且打开网络调试助手,在网络调试助手上输入连接模块的 IP和设置的端口。
 8. AT+CIPSEND=0,11                进入数据发送模式为11个字节

ESP8266还可以作为客户端,命令是(AT+CIPSTART=0,“TCP”,“服务端IP”,端口号)

2、AP 模式: ESP8266模块作为热点,实现手机或电脑直接与模块通信,实现局域网无线控制。

配置步骤:

 1.  AT+CWMODE=2                              开启 AP 模式(串口助手)
 2.  AT+CWSAP="ESP8266","0123456789",11,0     设置模块的 wifi 和密码(串口助手)
 3.  AT+CIPSERVER=1,8800                      设置模块服务器端口(串口助手),
 4.  打开电脑去连接模块建立的AP热点
 5.  打开网络调试助手,输入连接模块的 ip 和设置的端口。
 6.  AT+CIPSEND=0,11                          进入数据发送模式为11个字节(串口助手)

3、 第三种模式暂时还没去了解

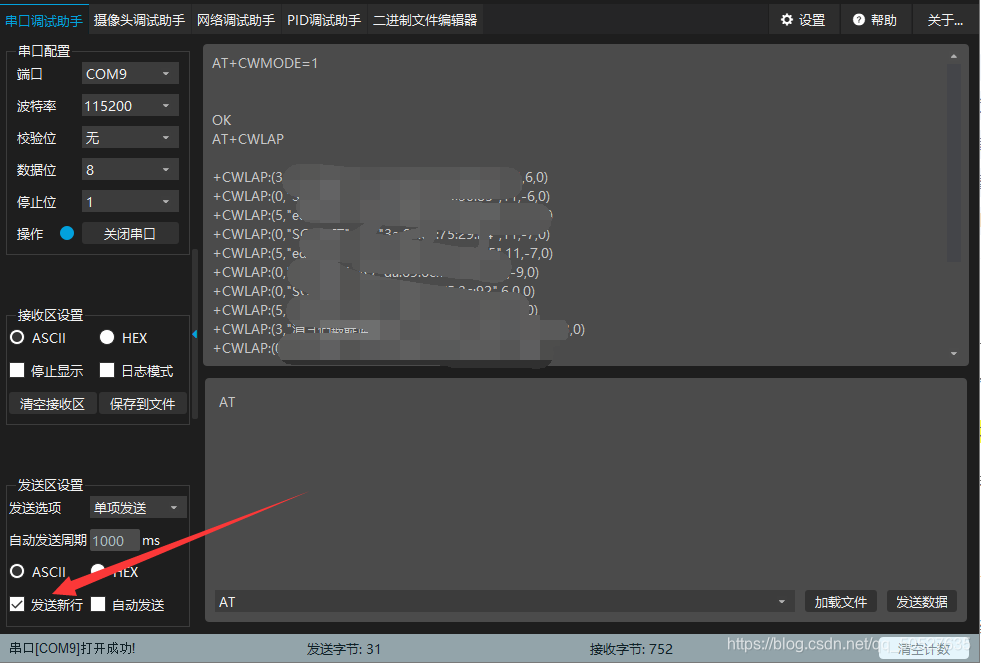

下面是串口调试助手调试过程,需要注意的是发送的AT命令后面需要加一个回车,也就是发送一个新行,不然发送的命令无效。
在这里插入图片描述
在这里插入图片描述
连接WIFI成功,后面的就不贴出来了,可以对照上面的命令进行配置。

以上就是我的ESP8266模块学习记录,仅供参考
