如何使用M-LAG

          前不久项目上碰到一个技术M-lag，当时因为有人带，没有深入了解m-lag，通过这篇文章来深入了解下m-lag。

一、什么是M-lag

        M-lag（Multichassis Link Aggregation Group）跨设备链路聚合组。将两台交换机以同一个状态和被接入的设备进行链路协商，从而把链路可靠性从单板级提高到了设备级，组成双活系统（两个设备都承载业务）。

        优点：

        1、增加带宽、提高链路可靠性、负载分担。

        2、简化组网和配置：m-lag提供了一个没有环路的二层拓扑同时实现了冗余备份，不再需要繁琐的生成树协议配置。

        3、独立升级：两台设备独立升级，一台设备正常工作即可，对业务几乎没有影响。

二、M-lag名词解释

DFS Group：动态交换服务组DFS Group（Dynamic Fabric Service Group），主要用于部署M-LAG设备之间的配对，M-LAG双归设备之间的接口状态，表项等信息同步需要依赖DFS Group协议进行同步。

DFS主/备设备：部署m-lag且状态为主/备的设备。

双主检测链路：又称心跳链路，三层互通链路，用于m-lag主备设备之间发送双主检测报文。

peer-link链路：peer-link链路是一条直连链路且必须做链路聚合，用于交换协商报文及传输部分流量。接口配置为peer-link接口后，该接口上不能再配置其它业务。为了增加peer-link链路的可靠性，推荐采用多条链路做链路聚合。

HB DFS主/备设备：通过心跳链路来协商的状态为主/备的设备。（与HB DFS主备不冲突，只是在二次故障恢复场景下，在原DFS主设备或备设备故障恢复且peer-link链路仍然故障时，通过使HB DFS备设备上相应端口down，来避免m-lag设备在双主下出现的流量异常。

三、M-lag实验（v-stp模式）

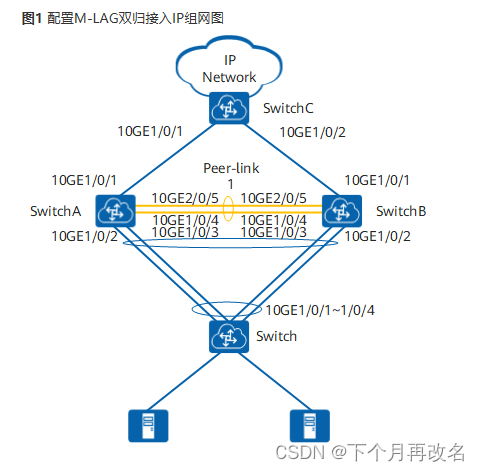

1、拓扑图

2、配置思路

1. 在Switch上配置上行接口绑定在一个Eth-Trunk中。

2. 分别在SwitchA和SwitchB上配置V-STP、DFS Group、peer-link和M-LAG接口。

3. 分别在SwitchA和SwitchB上配置VLANIF接口IP地址和MAC地址，作为接入设备的双活网关。

4. 分别在SwitchA、SwitchB和SwitchC上配置OSPF功能，保证三层互通。

5. 分别在SwitchA和SwitchB上配置Monitor Link关联上行接口和下行接口，避免因上行链路故障导致用户侧流量无法转发而丢弃。

3、配置步骤

        1、Switch上配置上行接口绑定在一个Eth-Trunk中

        [~Switch] vlan batch 11                  #通过vlan11与上层通信
        [*Switch] interface eth-trunk 20
        [*Switch-Eth-Trunk20] mode lacp-static
        [*Switch-Eth-Trunk20] port link-type trunk
        [*Switch-Eth-Trunk20] port trunk allow-pass vlan 11
        [*Switch-Eth-Trunk20] trunkport 10ge 1/0/1 to 1/0/4

        2、分别在SwitchA和SwitchB上配置V-STP、DFS Group、peer-link和M-LAG接口

        [~SwitchA] stp mode rstp
        [*SwitchA] stp v-stp enable
        [*SwitchA] interface loopback 0
        [*SwitchA-LoopBack0] ip address 10.1.1.1 32
        [*SwitchA-LoopBack0] quit
        [*SwitchA] dfs-group 1
        [*SwitchA-dfs-group-1] source ip 10.1.1.1
        [*SwitchA-dfs-group-1] priority 150
        [*SwitchA-dfs-group-1] quit
        [*SwitchA] interface eth-trunk 1
        [*SwitchA-Eth-Trunk1] trunkport 10ge 1/0/4
        [*SwitchA-Eth-Trunk1] trunkport 10ge 2/0/5
        [*SwitchA-Eth-Trunk1] mode lacp-static
        [*SwitchA-Eth-Trunk1] peer-link 1
        [*SwitchA-Eth-Trunk1] quit
        [*SwitchA] vlan batch 11
        [*SwitchA] interface eth-trunk 10
        [*SwitchA-Eth-Trunk10] mode lacp-static        #通过聚合口10连接switch B
        [*SwitchA-Eth-Trunk10] port link-type trunk
        [*SwitchA-Eth-Trunk10] port trunk allow-pass vlan 11
        [*SwitchA-Eth-Trunk10] trunkport 10ge 1/0/2
        [*SwitchA-Eth-Trunk10] trunkport 10ge 1/0/3
        [*SwitchA-Eth-Trunk10] dfs-group 1 m-lag 1

3、分别在A和B上配置vlanif接口ip地址和mac地址，作为接入设备的双活网关，两端的虚拟ip和虚拟mac配置要求完全一致，为m-lag提供相同的虚拟ip和虚拟mac。

        [~SwitchA] interface vlanif 11
        [*SwitchA-Vlanif11] ip address 10.2.1.1 24
        [*SwitchA-Vlanif11] mac-address 0000-5e00-0101

4、配置ospf保证三层互通（不在演示）

5、在A和B上配置Monitor Link关联上下行接口（避免因上行链路故障导致用户侧流量无法转发而丢弃。）

        [~SwitchB] monitor-link group 1
        [*SwitchB-mtlk-group1] port 10ge 1/0/1 uplink
        [*SwitchB-mtlk-group1] port eth-trunk 10 downlink 1

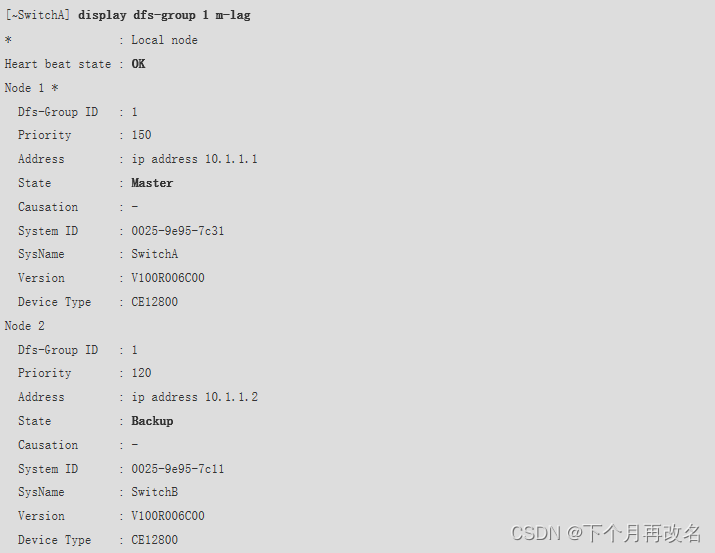

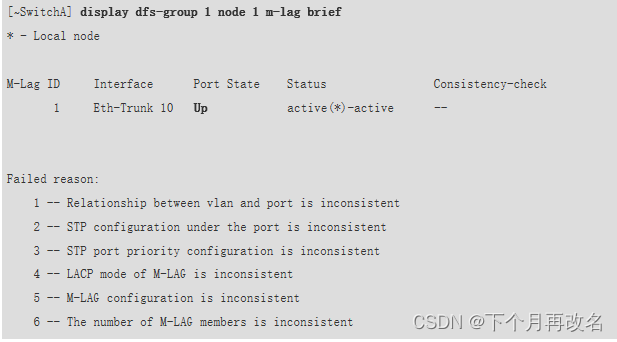

四、查看配置结果
