【教程】使用 Unity 制作 “交互门“ 思路

本文目标：提供 “交互门” 制作思路，对开发中存在的问题给出解答参考。

开发平台：Unity 2018版本以上
编程语言：CSharp 6.0
 

一、阅读前须知

---

你必须了解以下内容，以高效率理解 “交互门” 设计思路。

• Unity Animator & Animation 动画系统 | 组件及工具视窗使用
• Unity Physics 物理系统
• Basic CSharp 基础编程语法

—【若文章有遗漏或错误知识，请及时通知博主更新纠正】—
 

二、交互门的表现形式

---

分类	描述	案例	附注
自动	判定条件 集中于 “门” 的交互项	感电门 + 感应门	参考《Contain Breach》
手动	偏向于以传递 “媒介” 触发交互门动作	密码门 + 权限门	参考《Black Mesa》
物理	以 “玩家” 直接接触的交互行为		参考《Human Fallen》

• “物理门” 是基于 “物理系统” 下的交互门项。而其他两样更倾向于 “条件” 执行 门动画来表现。
• 个人推荐：
  • 非欧几里得世界引擎 | 这是一个很有意思的设计
  • 【双语】游戏编程挑战：传送门 Coding Adventure: Portals

 

三、实践

---

  开发上倾向于使用 “动画” 形式进行门的表现。关于 ”物理门“ 可查阅网络文章配置 Physics 组件 —— 方向 Physics 系统下的 > Joint （关节）组件实现效果。下面主要围绕 “动画” 表现讨论：

3.1 如何通知门该表现其正确的

---

  即使面前摆放着一套带有 开、关，甚至被破坏的完整动画。让其正确的表现成为重中之重。如下所示：大致有两种方式。

	应用对象	流程
范围检测	集中于 动画门 自身	检测范围内对象是否满足条件，并给予反馈
射线检测	集中于 玩家群 自身	由玩家主动探寻对象，传递 “媒介” 等待门反馈

参考示意图：

图1 使用 Collider.isTrigger

图2 使用 Physics.RayCastHit

3.2 关于 范围检测

---

围绕 “碰撞器” 进行设计。根据其具有的 “触发器” 特性，检测区域内谁进出并予以对应反馈。例如：

public class DoorAccess : MonoBehaviour
{
	public void OnTriggerEnter(Collider other)
	{
		bool isGet = other.gameObject.TryGetComponet(out PlayerInfo output);
		if (isGet)
		{
			if(output.Role == RoleType.Human)
				Debug.Log("许可进入|播放开门动画");
		}
	}
}

  如上所示，我要求门在区域检测对象上必须挂载有 PlayerInfo.cs 组件，该组件提供 Role 属性可读，许可 RoleType.Human 的玩家可以触发开门动作。同理我们也可以在 OnTriggerExit 作出对应的关门逻辑。

  事实上，在丰富门的触发条件上，并非把所有条件写于方法内。可以了解一些设计模式降低代码冗余。
 

---

关于 Collider 说明：

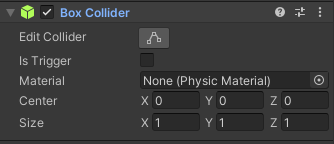

图1 Box Collider

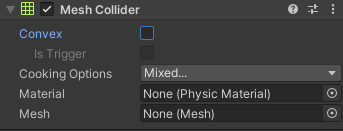

图2 Mesh Collider

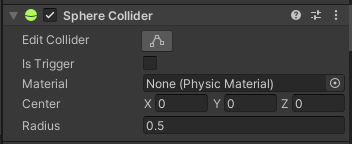

图2 Sphere Collider

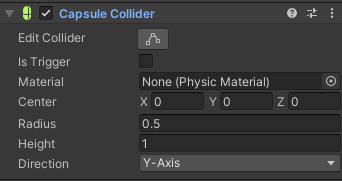

图2 Capsule Collider

• Collider 是一个 碰撞器基类。Unity 以此提供 Box|Mesh|Sphere|Capsule Collider 组件。
• Collider.IsTrigger 需要被检测对象挂在 Collider 组件时可 Trigger 识别

---

关联CSharp API：

public void OnTriggerEnter | 进入触发器 仅执行一次
public void OnTriggerStay  | 在触发器内 每帧执行一次 （可理解持续执行）
public void OnTriggerExit  | 离开触发器 仅执行一次

注意：为保证性能最优，使用 OnTriggerEnter & OnTriggerExit 即可。（获取玩家进出一刻的信息）

 

3.3 关于 射线检测

---

围绕 Physics.RayCastHIt 进行设计。由射线碰撞返回对象，执行对应逻辑动画。为保证准确性，一般情况下以 玩家主相机（Main Camera）组件作为射线发射原点。

public void Update()
{
	if(Input.GetKeyDown(KeyCode.E))
	{
		Ray cameraRay = Camera.main.ScreenPointToRay(new Vector2(Screen.Width/2, Screen.Height/2));
		bool isRay = Physics.Raycast(cameraRay, out RaycastHit hit);
		if (isRay)
		{
			// 获取对象管理 "交互门" 状态的脚本
			// 通知状态改变
		}
	}
}

• 注意：上述为玩家主观触发，通过按键E触发操作。
• 示例代码存在过渡性能浪费，仅用于参考理解思路。详细性能优化可参考学习网络文章。

射线检测 也可以用于设置信息状态显示，例如：约定射线有效距离。在该距离内，呈现 交互UI 提示可交互。即：

public void Update()
{
	Ray cameraRay = Camera.main.ScreenPointToRay(new Vector2(Screen.Width/2, Screen.Height/2));
	bool isRay = Physics.Raycast(cameraRay, out RaycastHit hit);
	if(isRay)
	{
		// 通知射线管理中心，处理反馈对应的 交互UI提醒
		// ......

		// 检查
		if (Input.GetKeyDown(KeyCode.E))
		{
			// 执行效果
		}
	}
}

• 同上，代码存在性能损耗与设计非最佳。仅供参考。

关联UnityAPI【C#语言】有：

UnityAPI	说明
Physics类	全局物理属性和物理方法
Raycast	投射光线，从点开始向一个方向投射一定长度，与有碰撞器的物体相撞
RaycastHit	返回射线碰撞信息（需要对象有碰撞器）

小结

---

  找个时间把这篇远古文章润润。
