三菱PLC 梯形图内嵌ST编程说明（GX WORKS3）

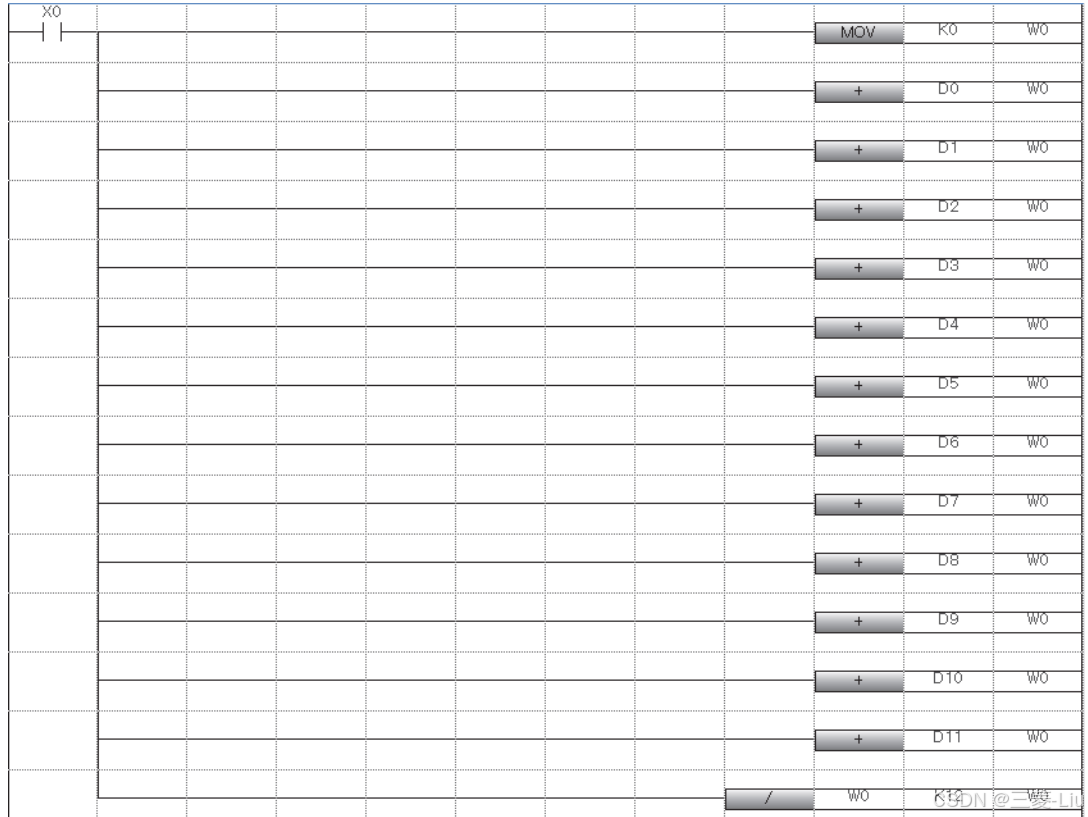

       内嵌ST是指在梯形图编辑器内创建在与线圈相当的指令单元格中显示ST程序的内嵌ST盒子，进行编辑/监视的功能。由此，可以轻松地在梯形图程序内创建数值运算及字符串处理。·不使用内嵌ST情况下的程序。

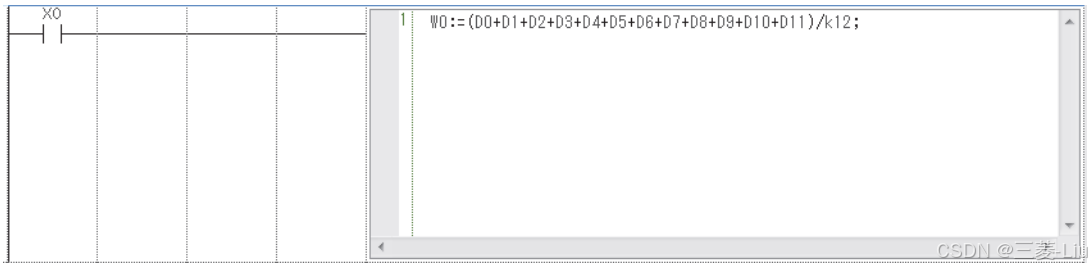

使用了内嵌ST情况下的程序



限制事项
·在安全程序中，不能使用内嵌ST。
·在SFC程序的Zoom编辑器内不能使用内嵌ST 。

注意事项
1、梯形图程序的1行中只能创建一个内嵌ST。
2、在梯形图程序的1行中无法使用函数/FB与内嵌ST盒两者。
3、如果在触点相应的指令位置创建内嵌ST盒，在线圈相应的指令位置也创建内嵌ST盒。
4、内嵌ST内最多可输入的字符数为20000个字符。(换行作为2个字符进行计数。)

5、如果在内嵌ST内使用“RETURN语句”，不是结束程序块的处理，而是结束内嵌ST盒内的处理。6、在函数的程序中使用内嵌ST的情况下，无法从内嵌ST内调用FB。

7、在内嵌ST中，转换时使用CJ指令控制程序的动作。内嵌ST的触点为OFF的情况下，内嵌ST内的处理将不通过CJ指令执行。因此，即使通过内嵌ST内的代入语句变为0N的软元件不执行内嵌ST，也将保持输出状态。关于C指令的详细内容，请参阅下述手册。
MELSEC iQ-R 编程手册(CPU模块用指令/通用FUN/通用FB篇)

8、无法在内嵌ST内使用OUT、OUTH及参照信号流存储器上一次执行状态的指令，LIMELSEC iQ-R CPU模块用户手册(应用篇)
