DY-SV17F语音播放模块应用篇一 【IO独立模式】

DY-SV17F模块模式分为I/O组合模式和I/O独立模式，每种模式下又有两种方式——按键触发模式和电平触发模式，低电平有效。

注:

1. 按键触发是指低电平触发后随即释放电平，类似于按键按下后弹起，故称为按键触发。
2. 电平触发是指低电平触发后持续低电平，释放电平后立即停止触发，故称为电平触发。

I/O组合模式可以选择播放255首曲目，以8个I/O输出电平的不同组合形式实现;

I/O独立模式可以播放8首曲目，分别由8个I/O单独控制。

本篇只介绍独立模式：

独立模式又分为：

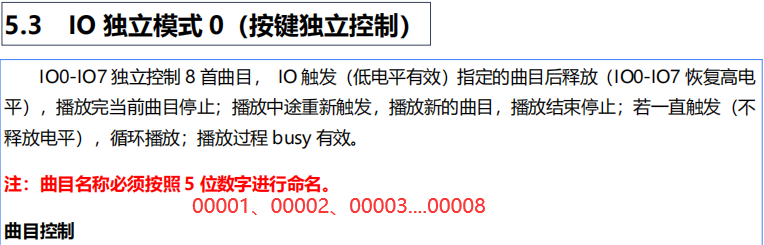

                独立模式0 （按键触发）

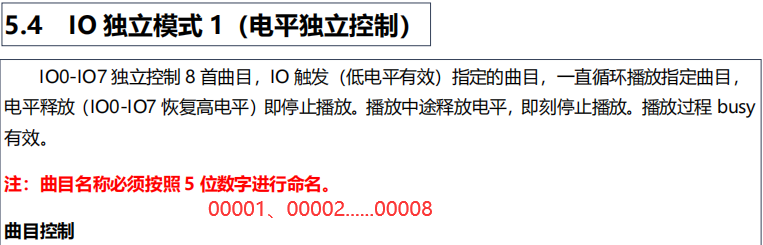

                独立模式1 （电平触发）

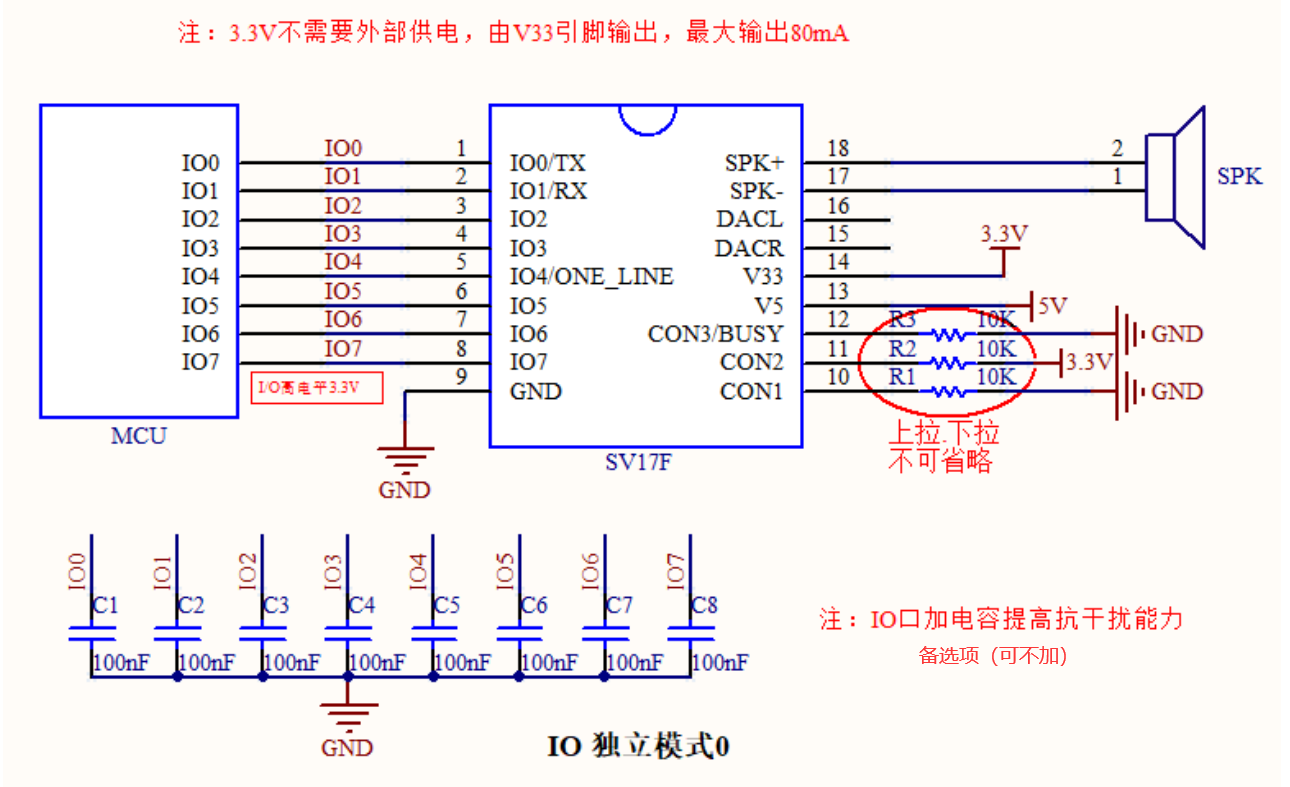

 独立模式0 接线图：

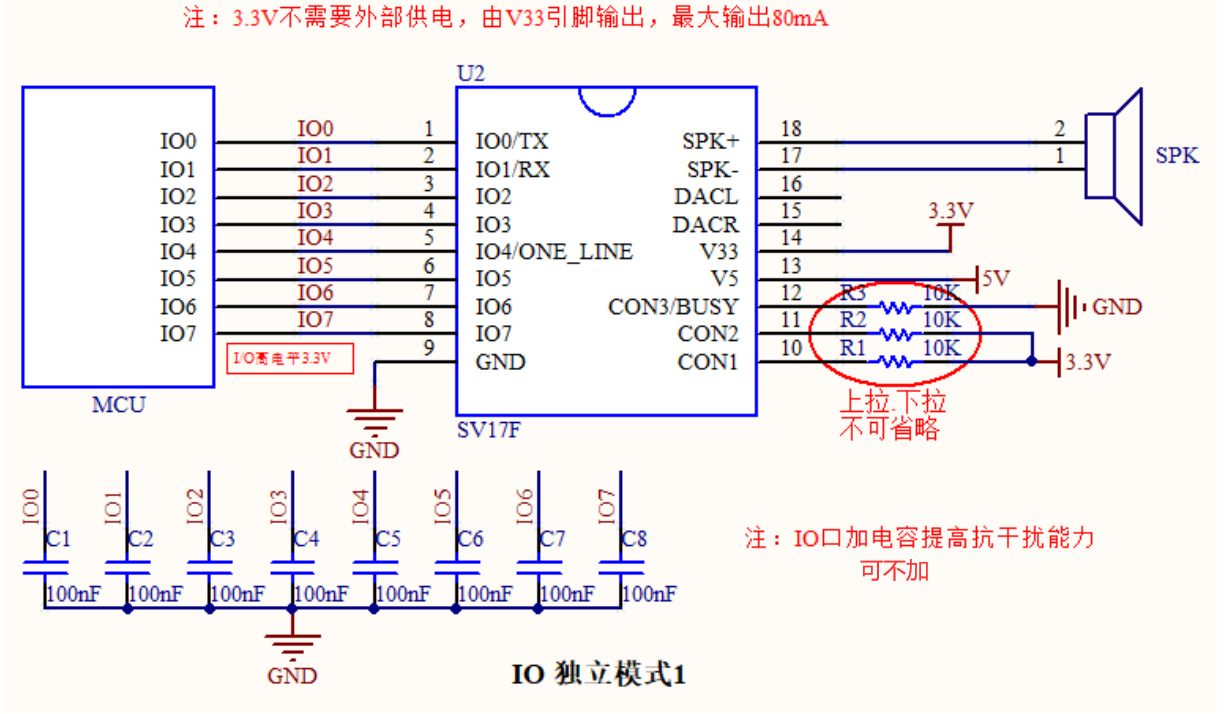

 独立模式1 接线图：

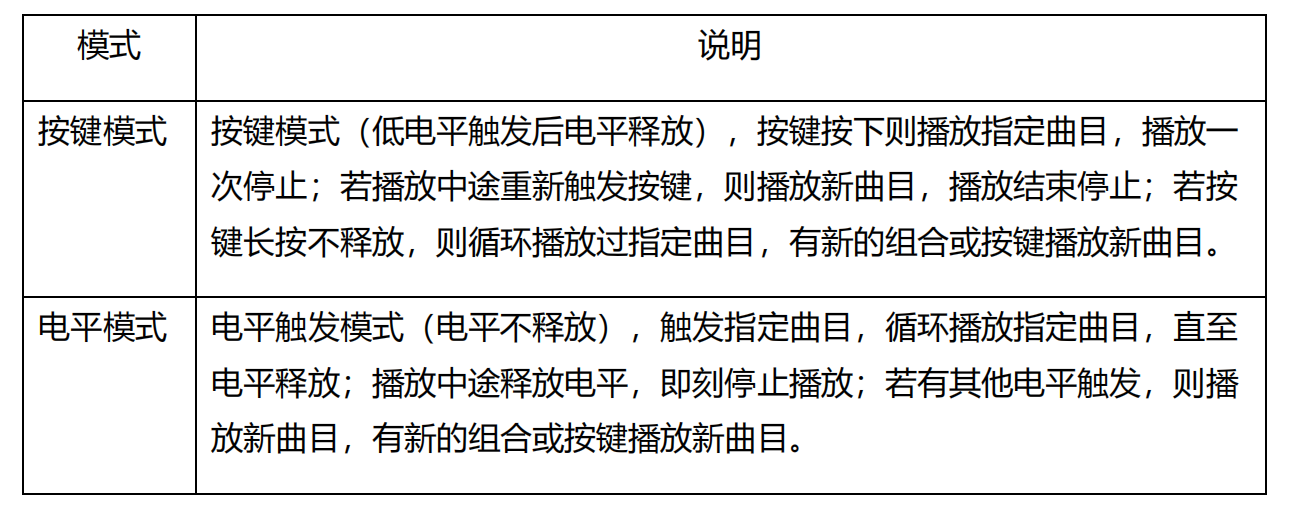

 独立模式0（按键触发）与 独立模式1（电平触发）的差别在于：

1. 按键触发只需要按键按下（低电平）然后松开，然后就会播放一次曲目；如果一直是低电平，就会一直循环播放。
2. 电平触发是给单片机一个低电平就会一直循环播放。

---------------------------------------------------分界线-------------------------------------------------------

操作过程：

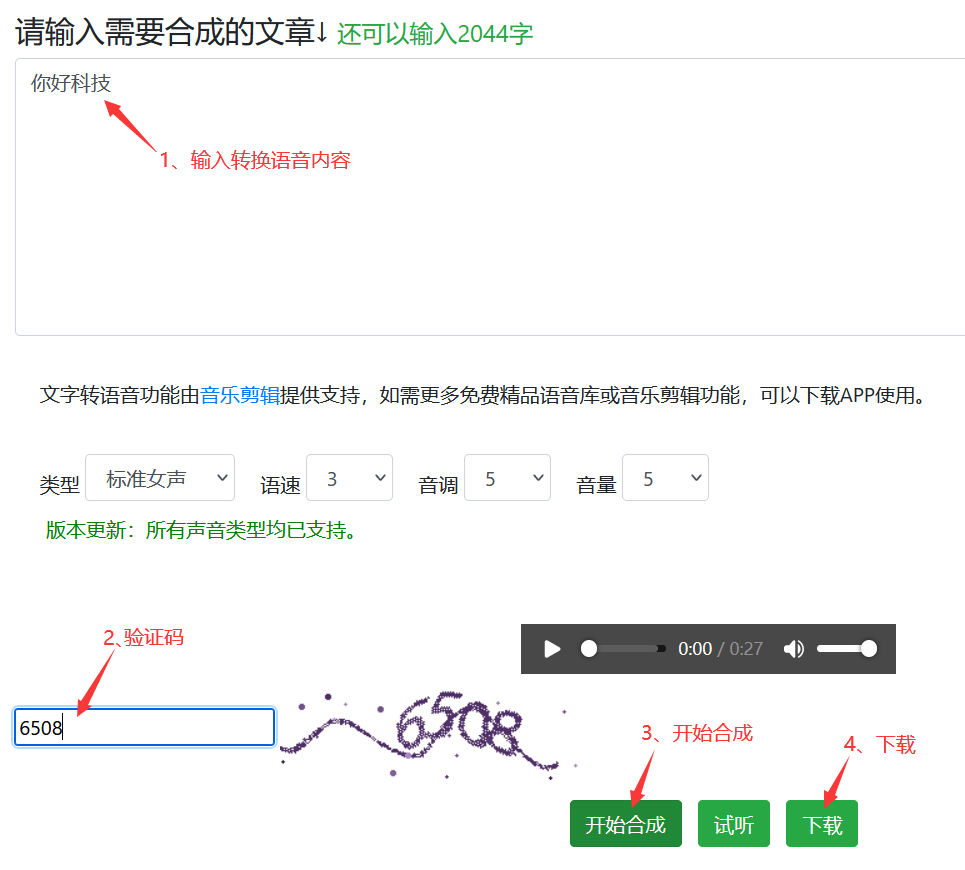

一、去一些语音合成网站合成自己想要的语音

这里提供一个免费网址：文字转语音_免费在线语音合成 - IT工具网

 二、把已经下载好的语音存进SV17F语音播放模块

1.通过USB数据线连接模块

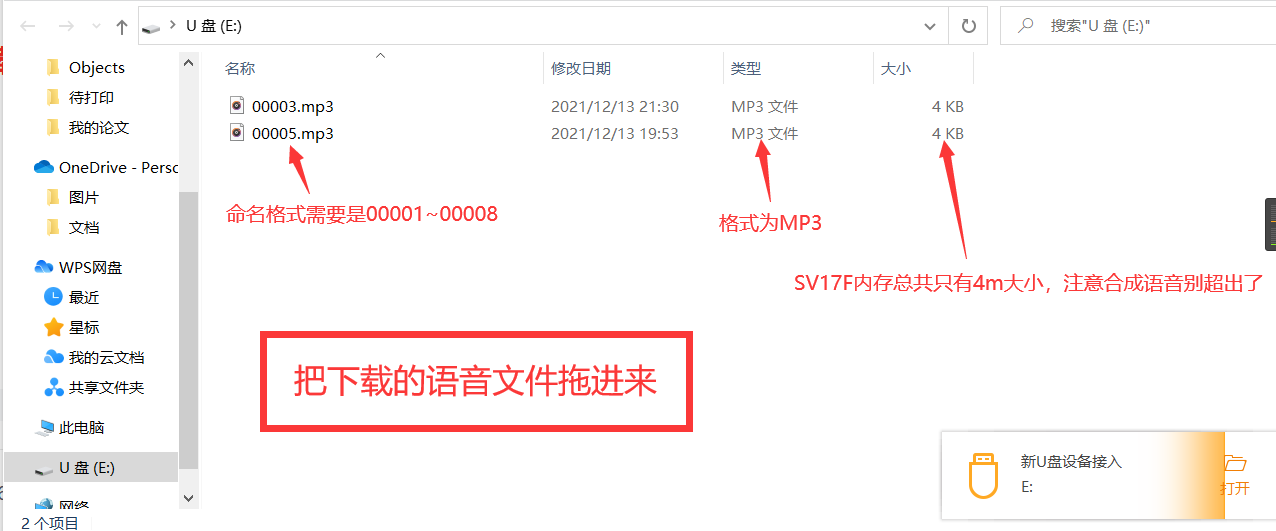

2. 把下载的语音文件放进来

三、按上面的接线图接线（模式0 或 模式1 ）

        模块可直接驱动 4Ω，3~5W 喇叭，在选择喇叭的时候需要注意。

四、代码部分

#include <REGX52.H>

sbit SV = P1^0;

void main()
{
	while(1)
	{
		SV = 0;		//给一个低电平触发,接SV17F模块IO4口，对应00005音频文件。
	}                    //或者接IO2口，对应00003音频。

}

 音频对应模块IO口关系：

00001——IO0;

00002——IO1；

00003——IO2；

....

....

00008——IO7；

觉得可以放的曲目太少可以移步第二篇：

SV17F进阶版 https://blog.csdn.net/qq_51272949/article/details/121961807

SV17F资料下载：

百度云链接：百度网盘 请输入提取码
提取码：1111
