02:项目1 (按键点灯)

1、嘉立创EDA的简要介绍

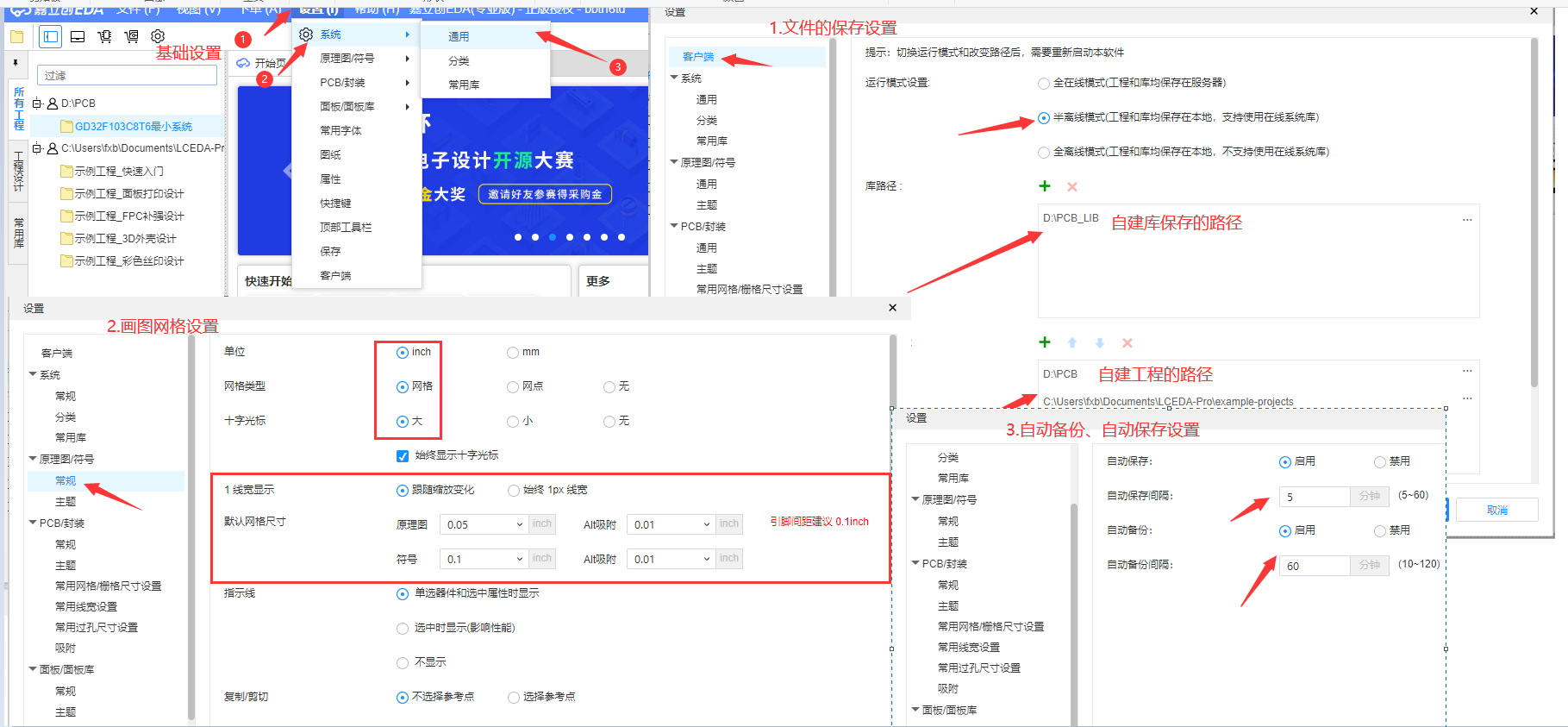

1、EDA的基础设置

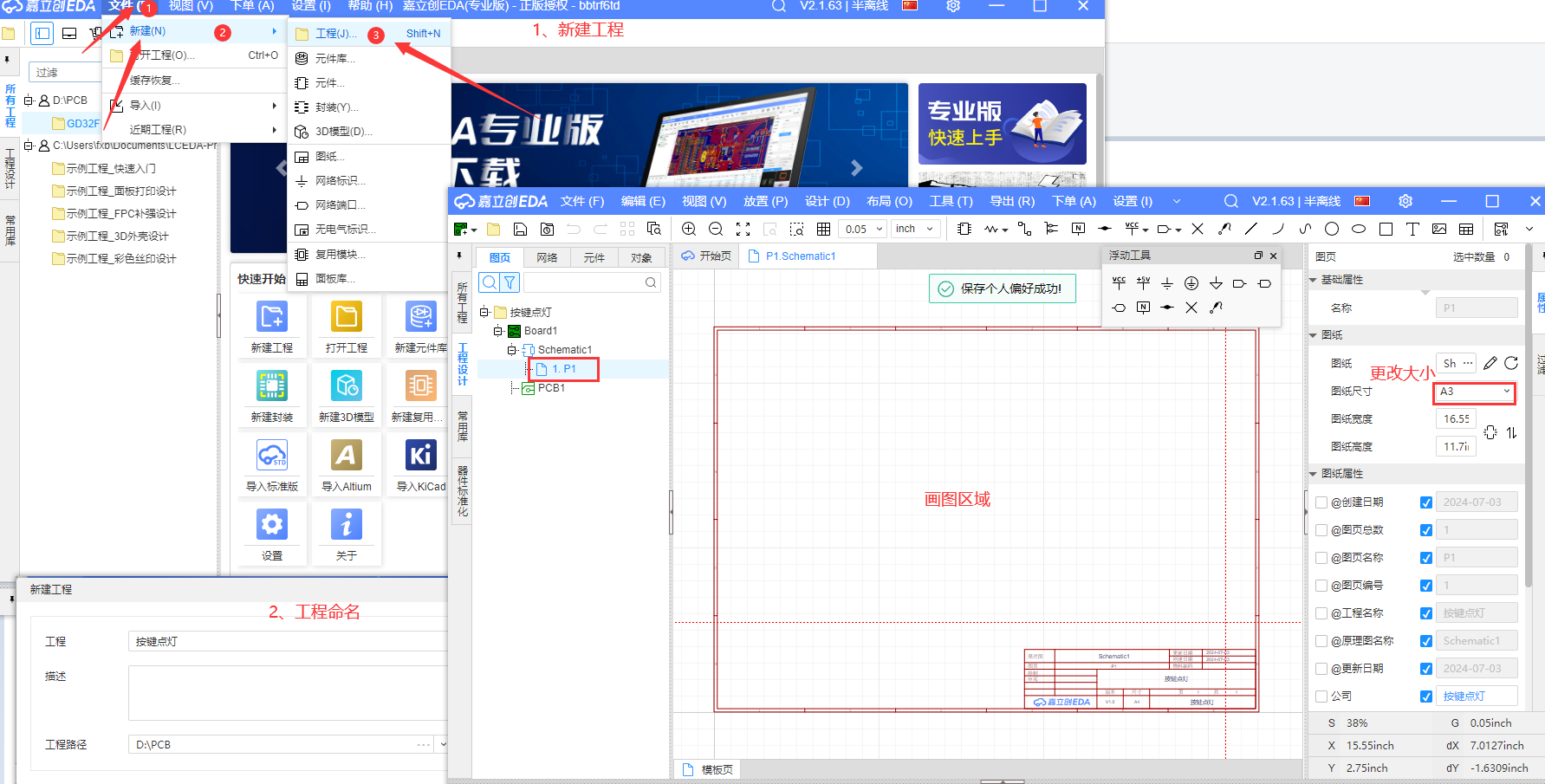

在这里插入图片描述2、新建工程

在这里插入图片描述

2、硬件的选型与原理图设计

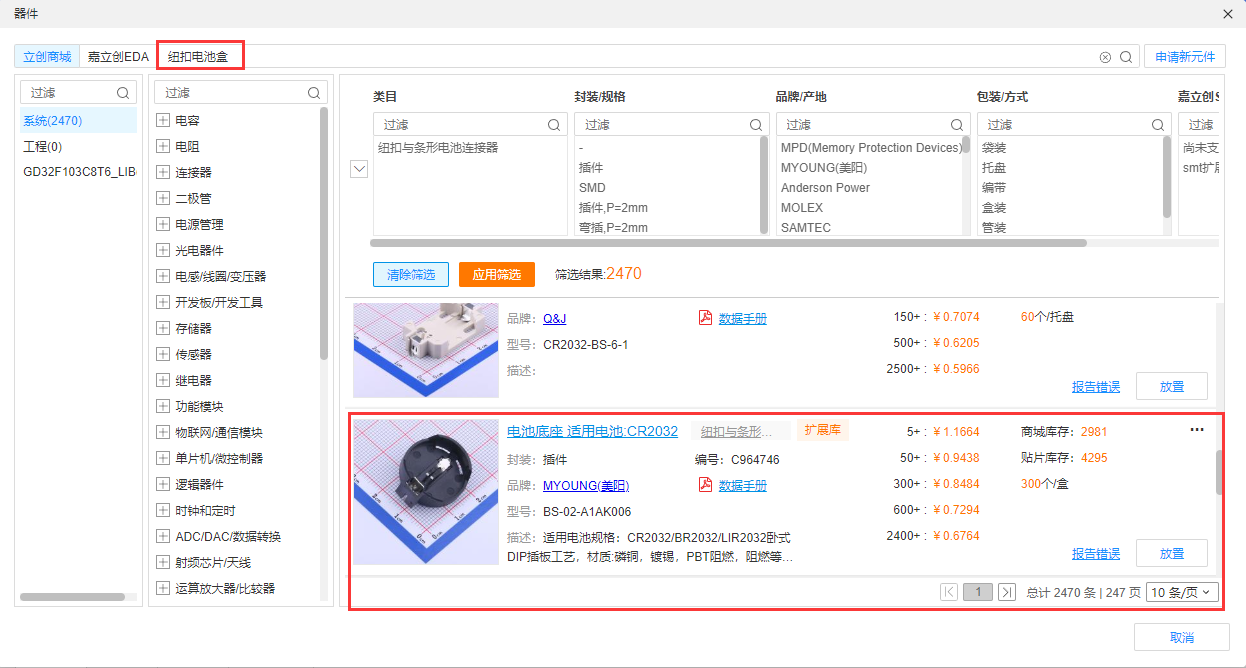

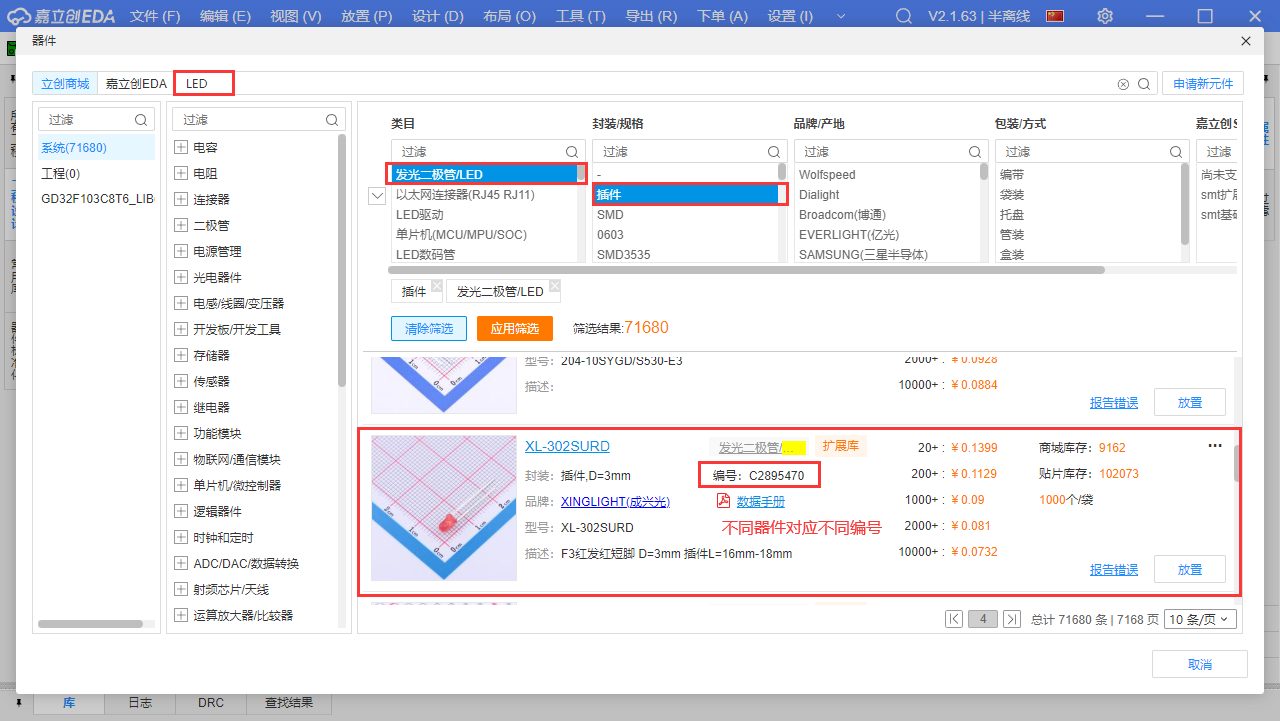

①在EDA软件按下 shift+f 打开嘉立创商城,然后在里面选型
在这里插入图片描述②打开数据手册,能看到基本信息
在这里插入图片描述

③直接点击右边的放置,就可以放在画原理图的面板上。
在这里插入图片描述
在这里插入图片描述

④电池盒同样如此

在这里插入图片描述

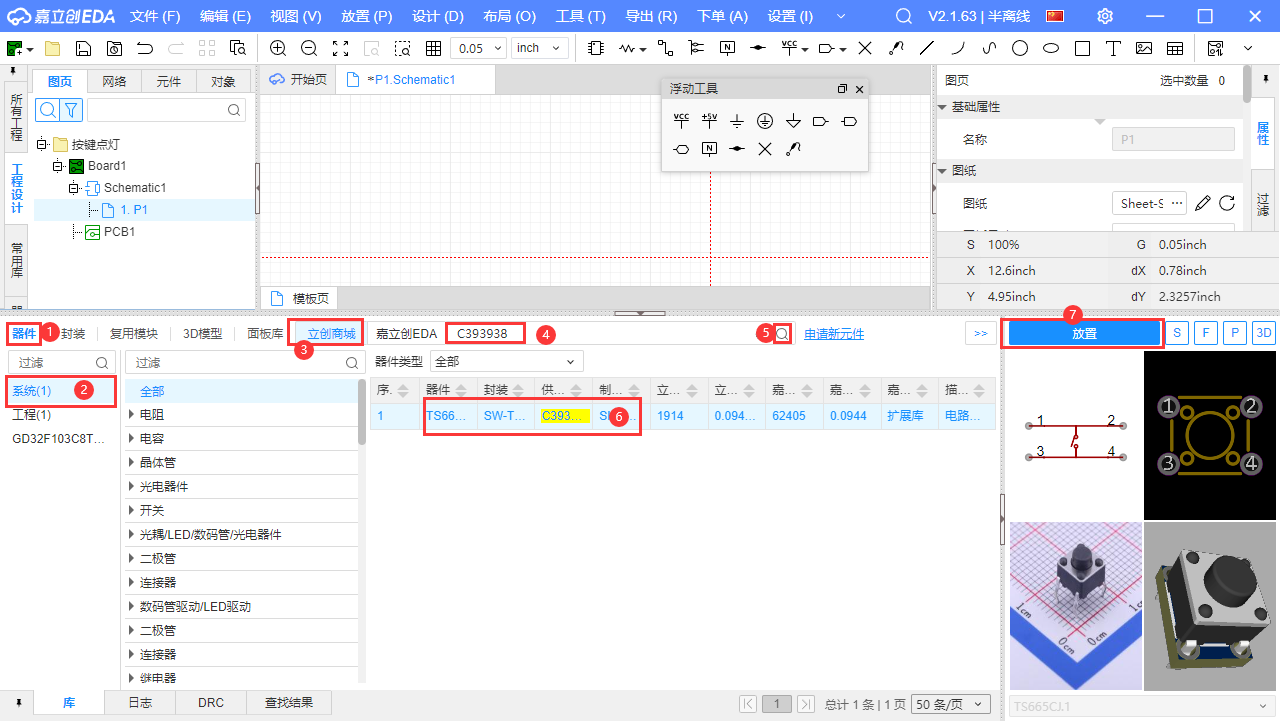

⑤开关同理,假如我使用的开关编号为C393938,则可如下选型
在这里插入图片描述

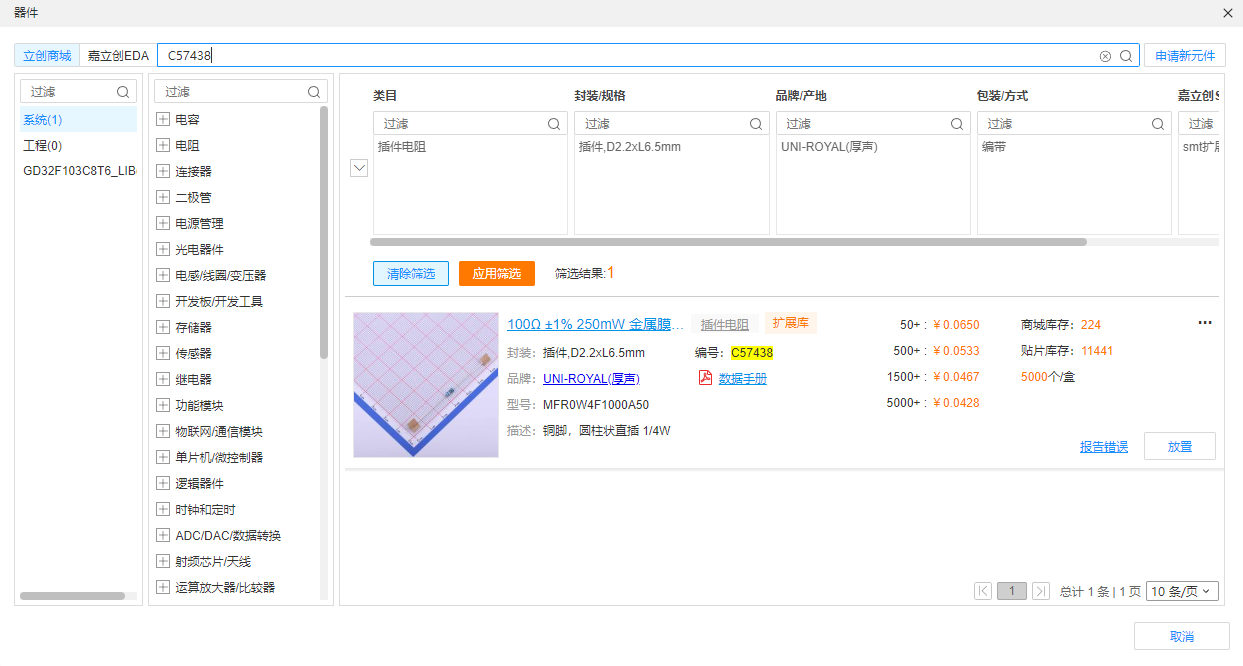

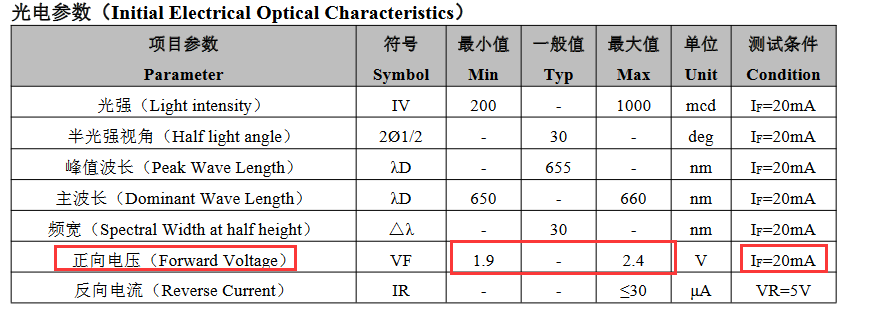

⑥由电池盒可知,选用电池为CR2032,是3v的电池,而LED灯最高的电压只需要2.4v,电流为20mA。所有需要一个电阻来进行分压限流。3 - 2.4 = 0.6v,0.6v / 20mA = 30Ω
在这里插入图片描述

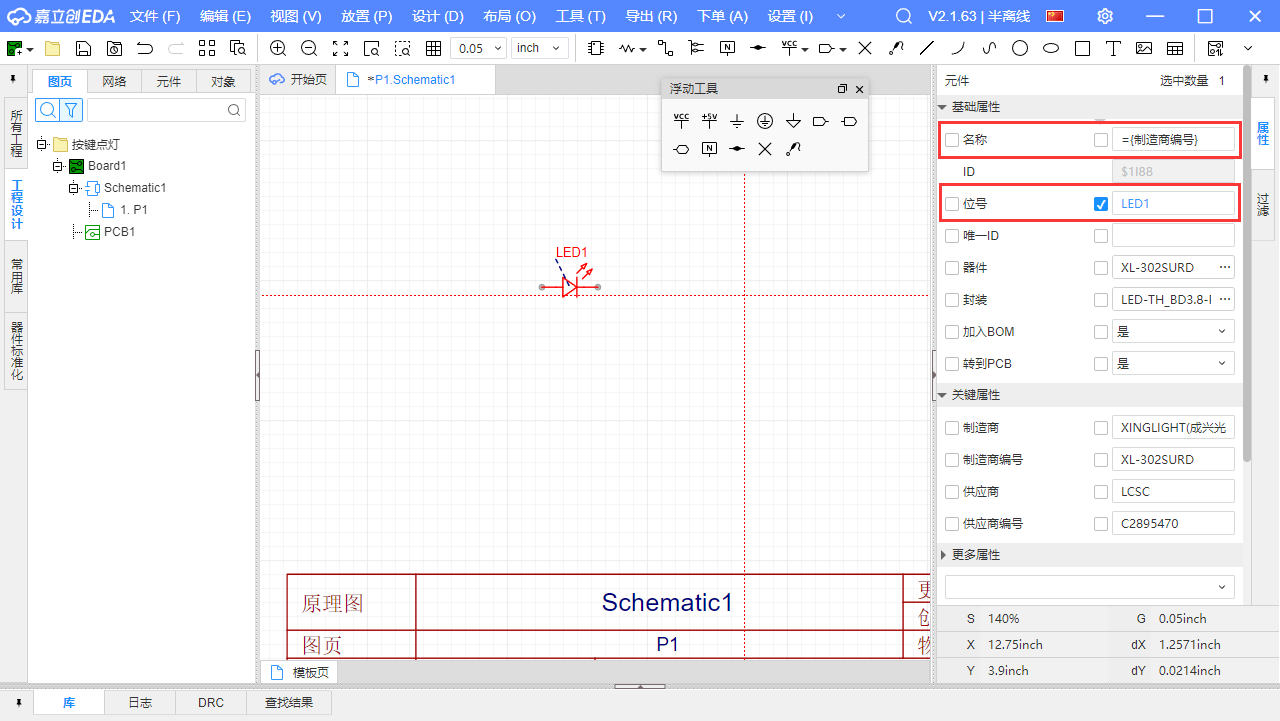

⑦连接原理图
在这里插入图片描述

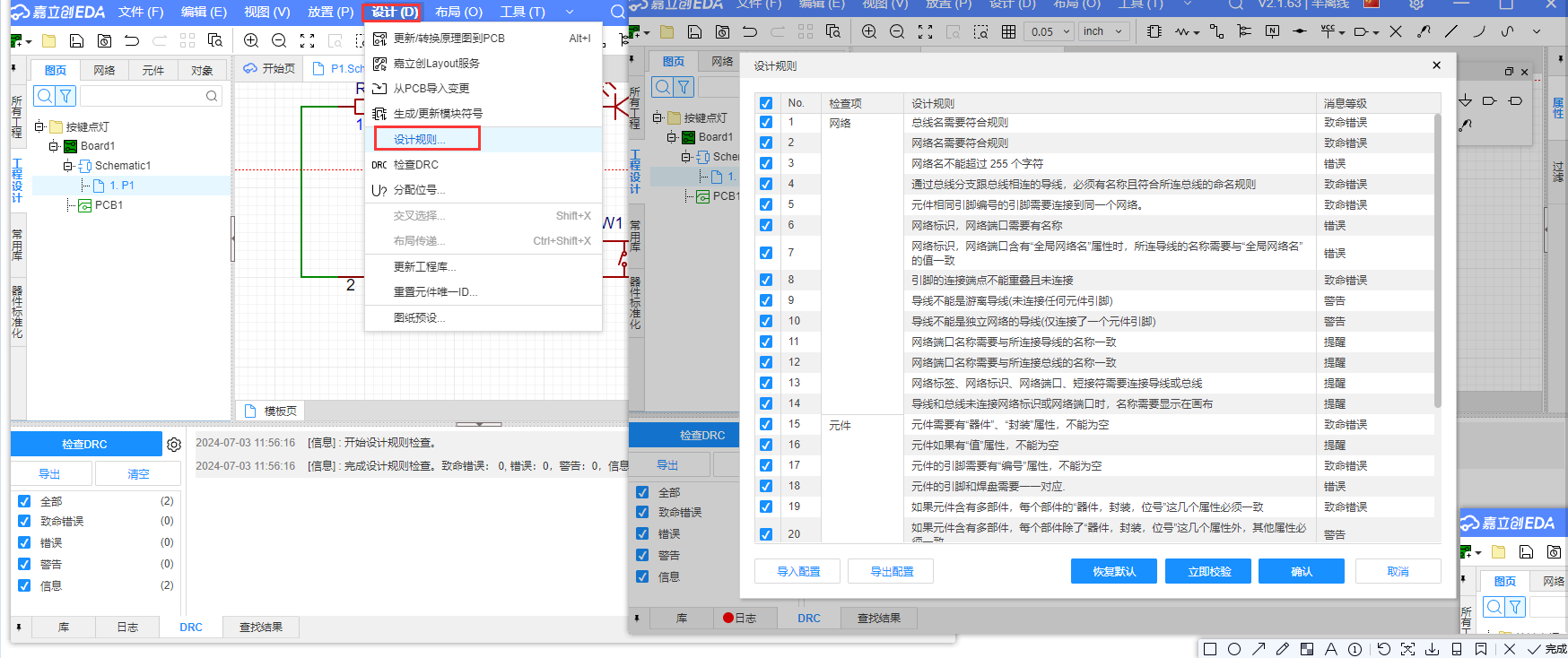

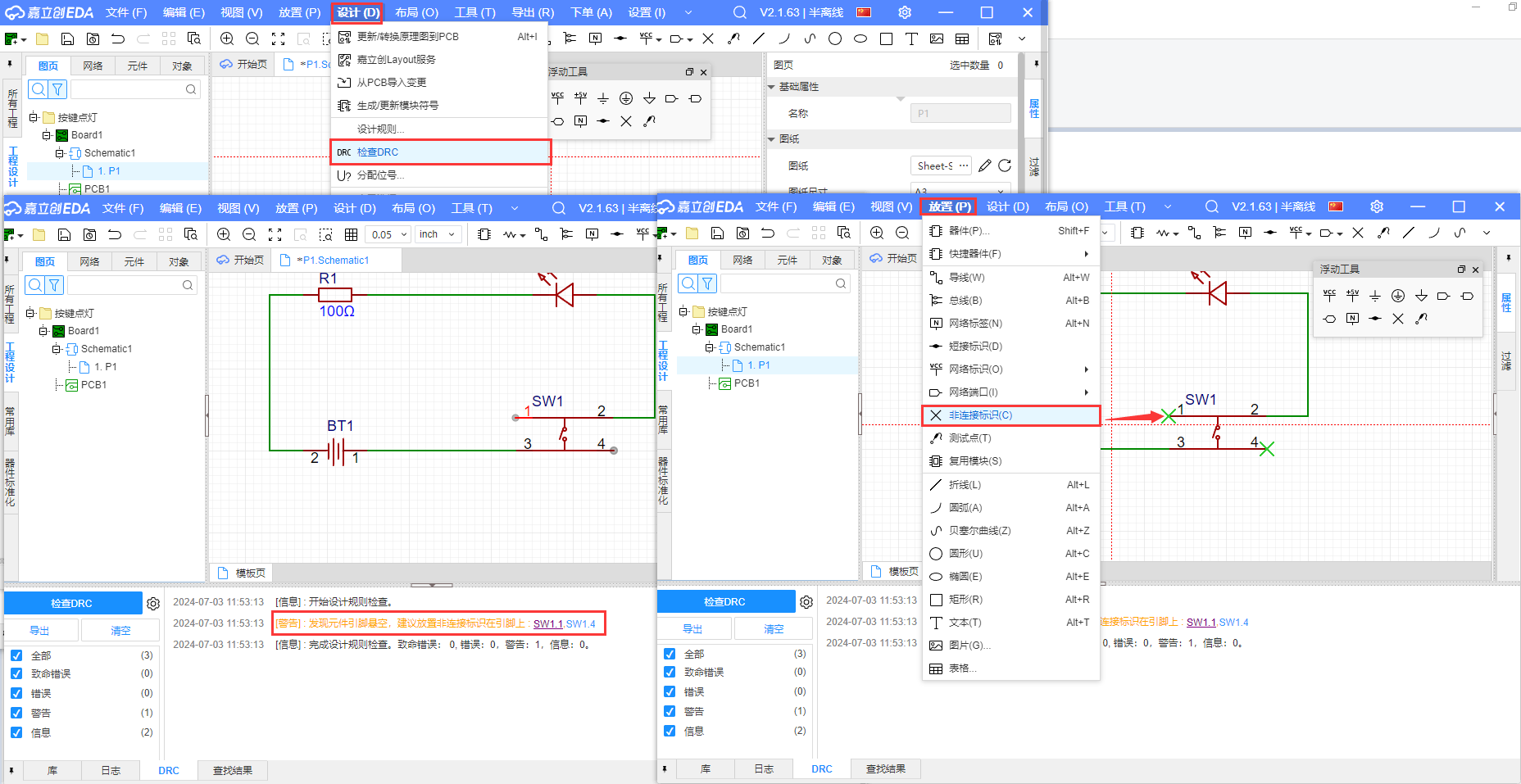

⑧原理图的DRC检查
在这里插入图片描述检查此电路图是否有错误
在这里插入图片描述

3、PCB设计

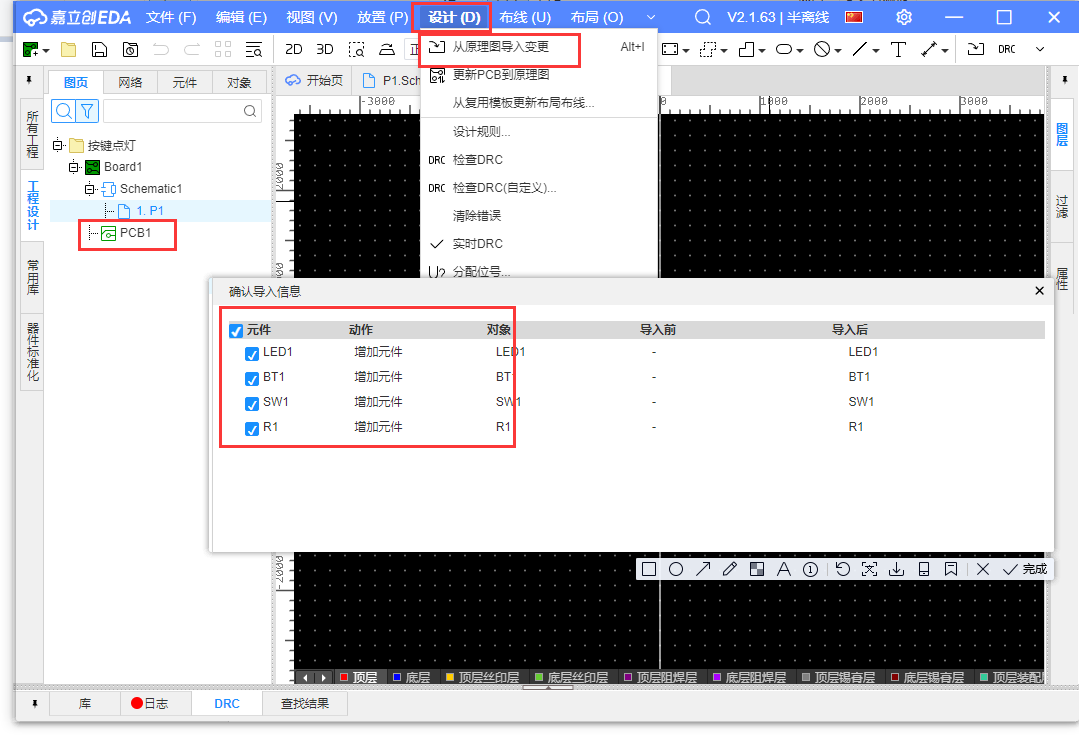

①导入
在这里插入图片描述
就是将原理图里面的元器件所对应的封装导入到pcb板上面。每个元器件都对应一个封装。原理图是逻辑,封装则对应的是实物。
在这里插入图片描述

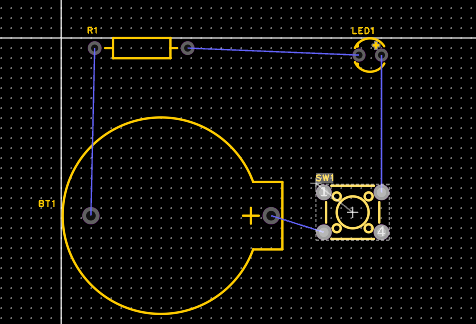

如图,灰色的孔是通孔,孔被紫色的线包围,儿蓝色的线则为连接线。

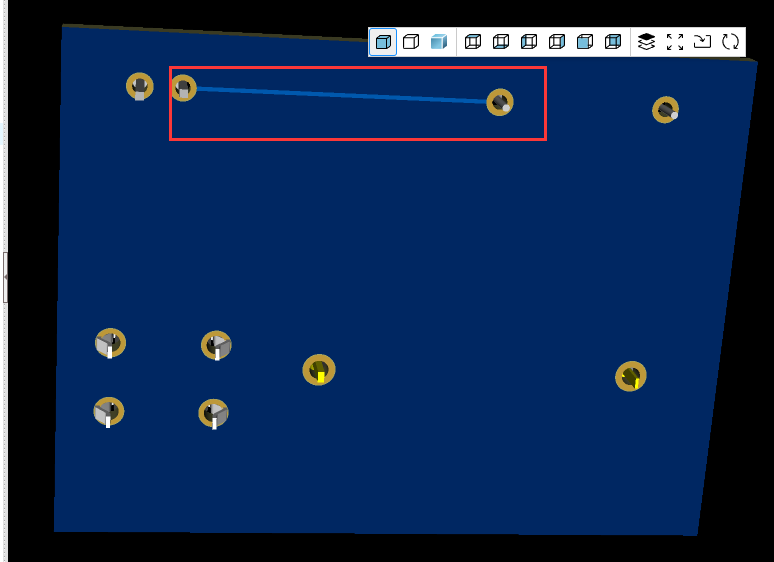

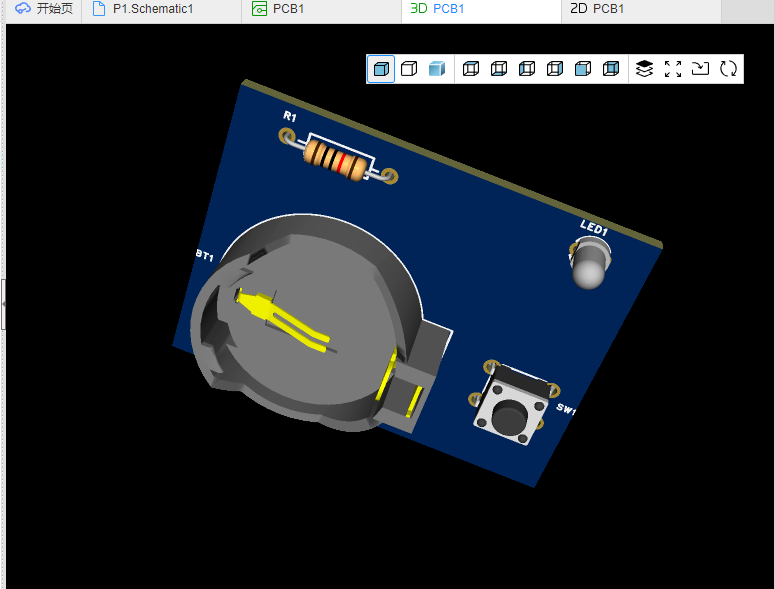

点击旁边的2D/3D能看效果图如下图所示。在这里插入图片描述②走线

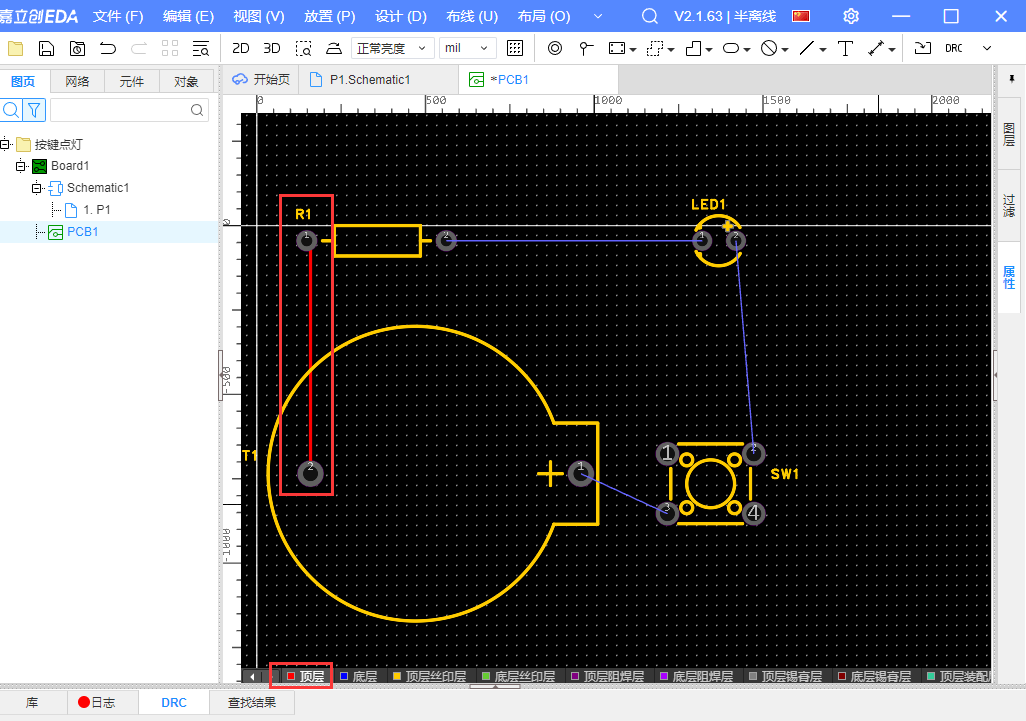

Alt + W 键进行连线。先点击顶层,就在板子的顶层进行连线。
在这里插入图片描述可见,顶层的连线为红色。
在这里插入图片描述

点击底层进行连线。
在这里插入图片描述
可见底层连线为蓝色。
在这里插入图片描述

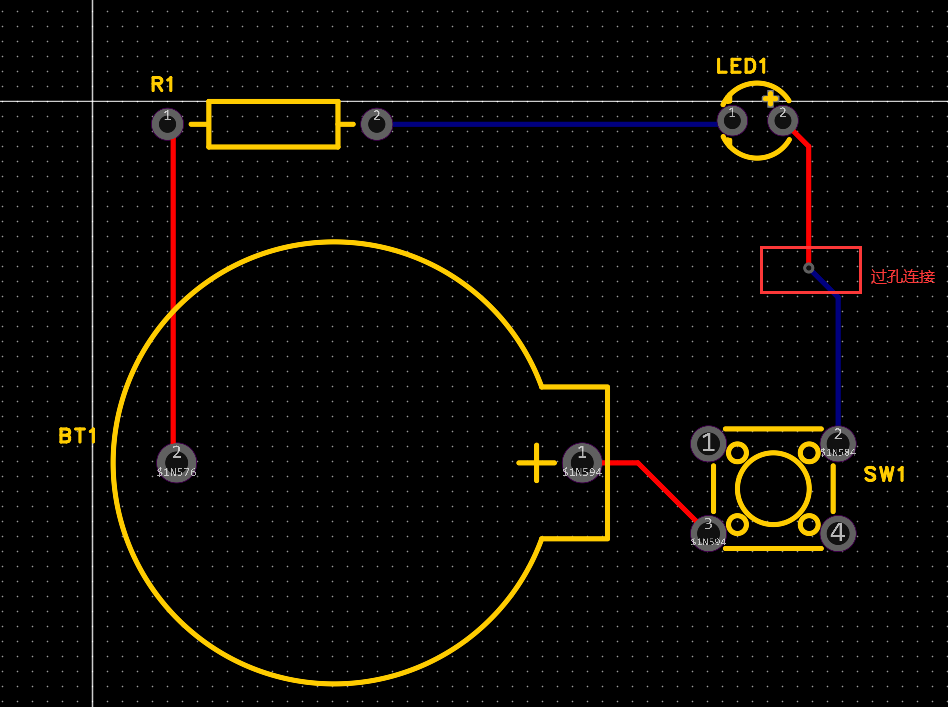

连接完成的pcb图如下图所示。在这里插入图片描述

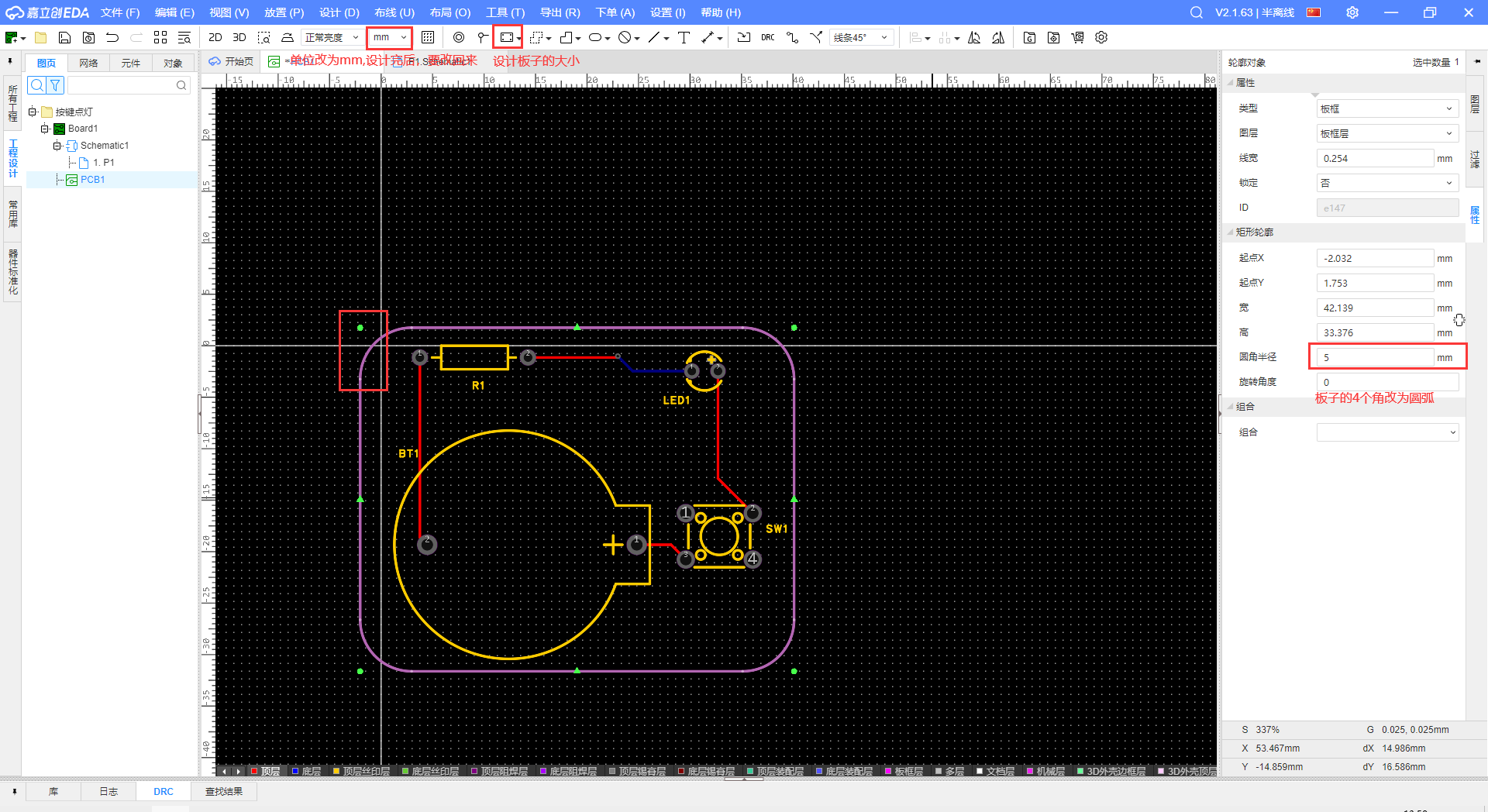

在这里插入图片描述③更改板子的大小
在这里插入图片描述
在这里插入图片描述

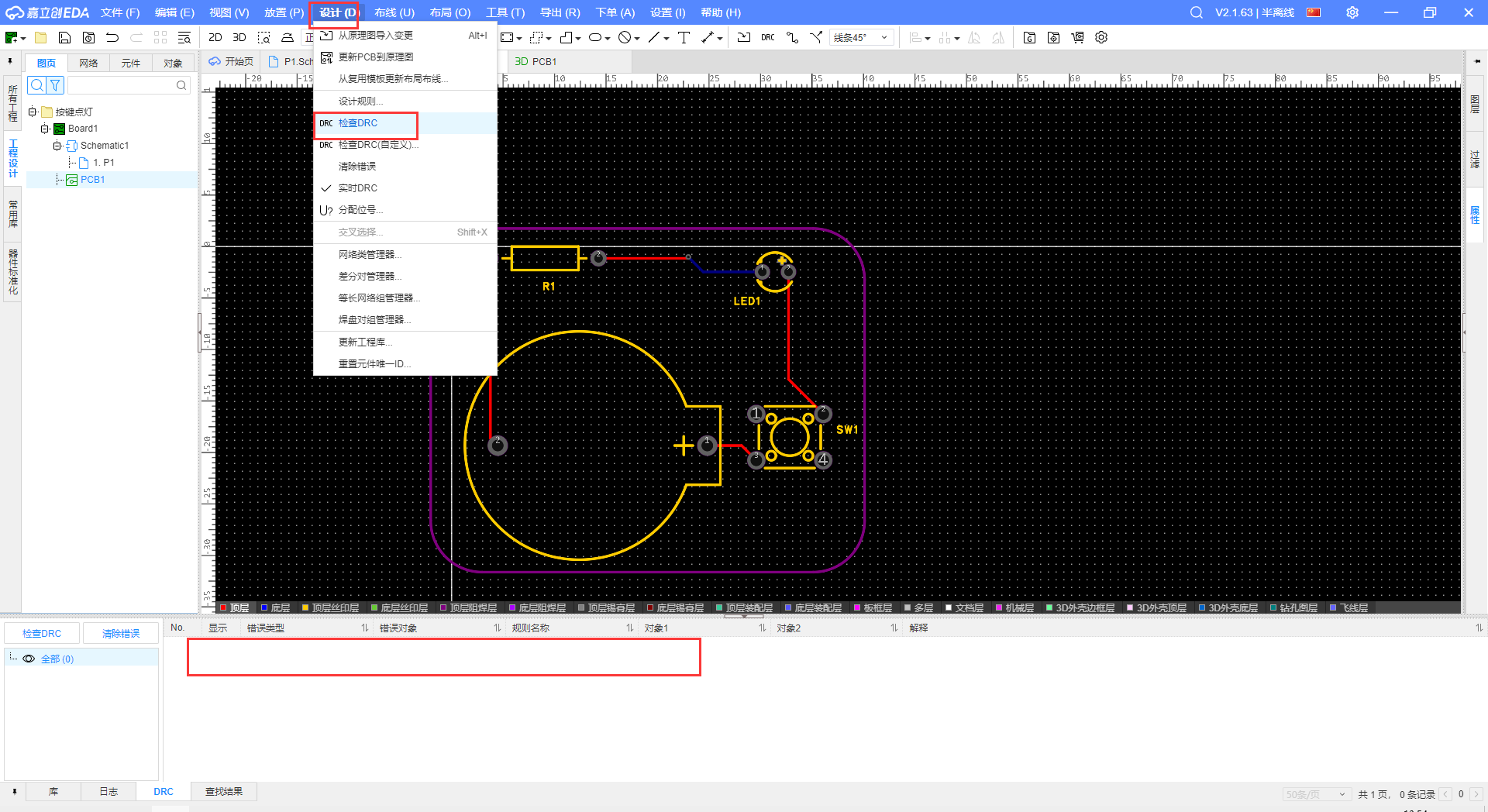

④检查DRC
在这里插入图片描述

可见没有错误。就可以下单啦

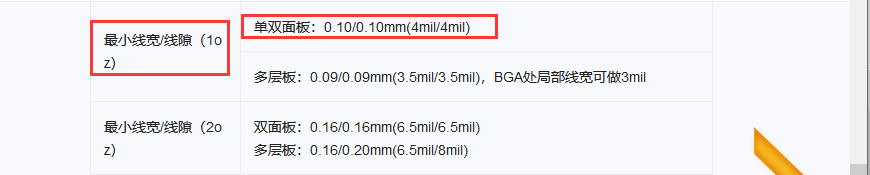

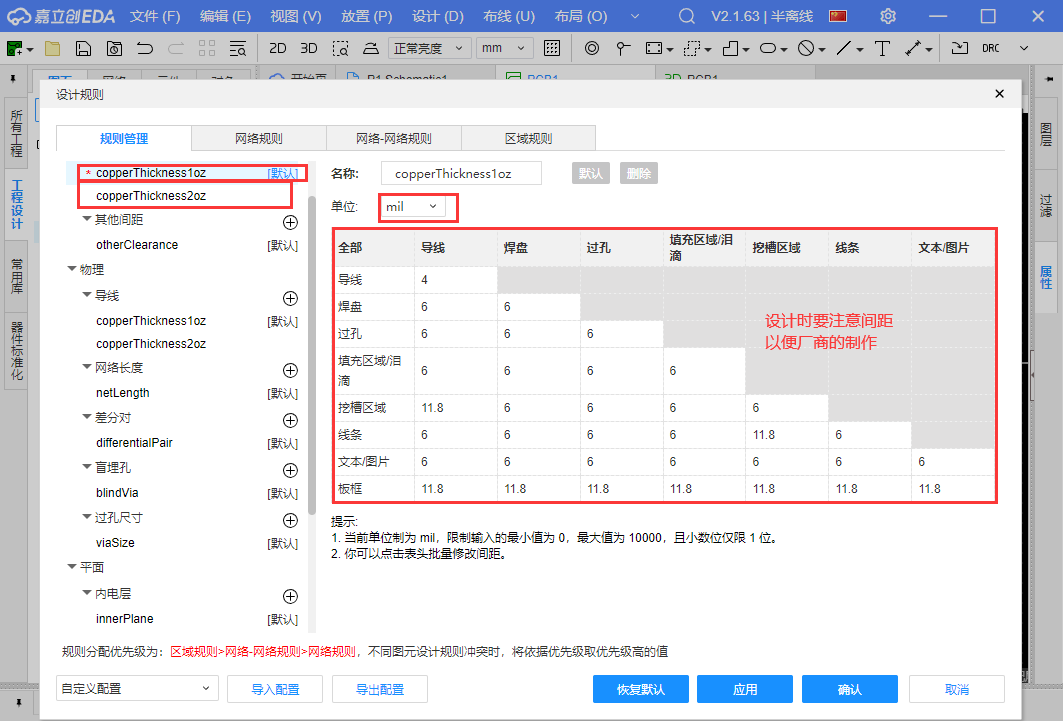

【注】设计时要注意间距。
在这里插入图片描述
在这里插入图片描述

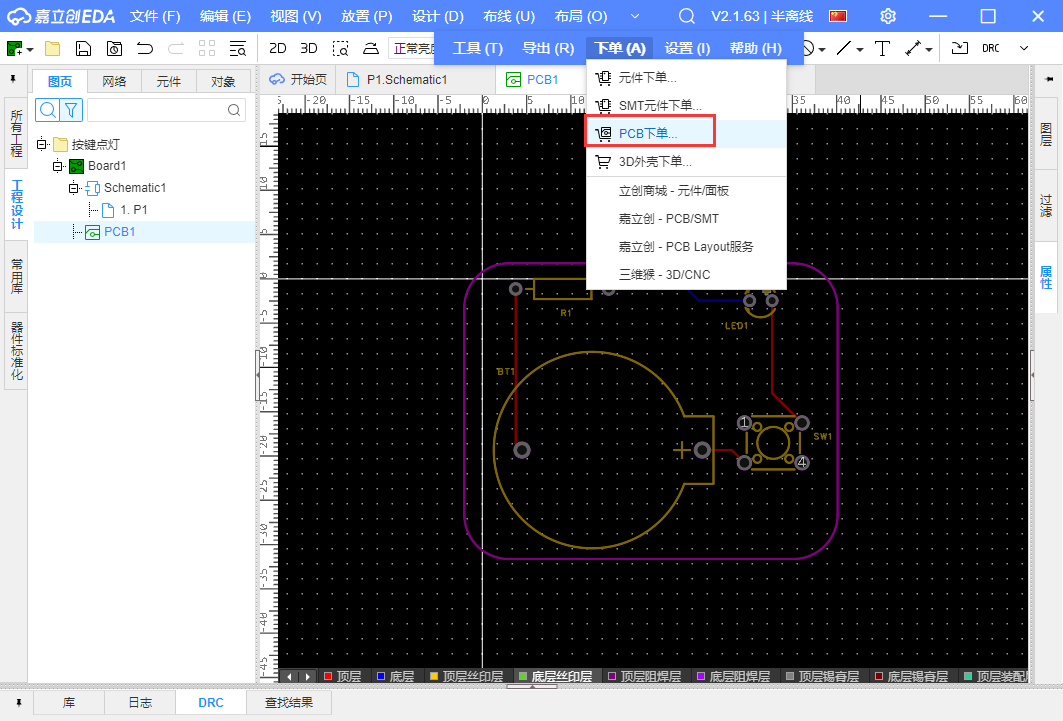

4、下单啦

记得每个月2次的优惠劵领取哦
在这里插入图片描述

### 使用嘉立创 EDA 软件设计基于 STM32F103C8T6 的电路板 #### 创建新项目 启动嘉立创 EDA 后,在主界面点击“新建项目”,输入项目名称并选择保存路径。 #### 添加元件库 为了方便后续绘制原理图,需先导入所需的元器件库。STM32F103C8T6 及其周边常用组件可以在官方提供的标准库中找到,也可以从其他开源平台获取特定封装的模型[^1]。 #### 绘制原理图 进入 Schematic Editor 模块,按照功能模块逐步完成各个部分的连接: - **电源管理**:包括稳压芯片、滤波电容等; - **时钟源配置**:外部晶振及其负载电容; - **调试接口**:SWD 或 JTAG 接口用于程序下载与在线调试; - **复位网络**:按键开关配合上拉电阻实现手动复位; - **用户指示灯**:LED 加限流电阻作为状态提示; 确保所有节点均已正确连线,并利用 ERC 工具检查是否存在潜在错误[^2]。 #### 进行布局规划 切换到 PCB Layout 编辑器内,依据实际需求设定边框尺寸以及层数规格(单层/双面)。接着将之前生成的 Netlist 导入进来自动放置各零件位置,再根据经验调整优化布线走向以减少干扰影响信号传输质量[^3]。 #### 完善细节处理 最后还需注意一些容易被忽视的地方比如过孔设置、丝印标注清晰度等方面的要求。确认无误之后即可导出 Gerber 文件提交给工厂生产加工了。 ```python # Python 代码示例仅作示意用途,不参与具体操作流程说明 print("以上步骤完成后就可以准备打样测试啦~") ```
