Highside常见的过流响应及注意事项

近期使用highside遇到些问题，做个记录。

一、Highsid常见的几类过流响应

第一类是过流后立刻关断型。

例如TI TPS2HB50-Q1。规格书过流响应描述如下：

“When IOUT reaches the current limit threshold, ICL, the channel will switch off immediately. The ICL value will vary with slew rate and a fast current increase that occurs during a powered-on short circuit can temporarily go above the specified ICL value. When the switch is in the FAULT state it will output an output current ISNSFH on the SNS pin ”

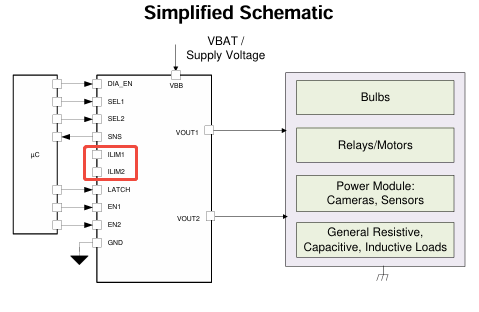

在ILIM引脚通过电阻设置限流值，当电流超过限定值时会立刻关断。通过LATCH脚设定过流后的响应，如果设定为不锁存（自恢复）型，则其在过流后tRETRY（2ms）后会尝试开启，若仍过流再关断，往复循环。

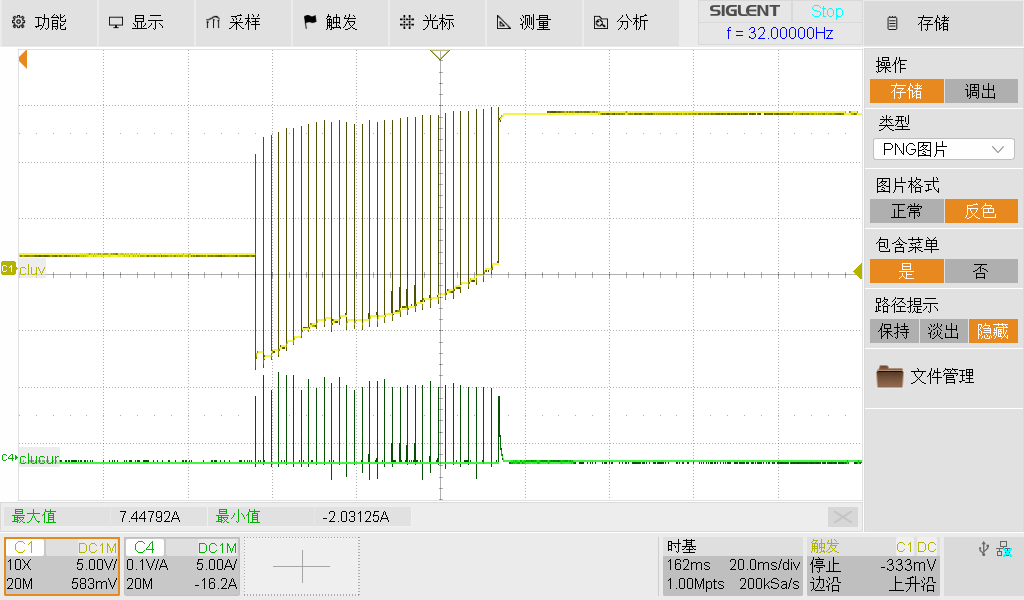

下面是特定负载上电过流关断响应。存在上电过流关断再打开，循环，反复充电过程。整个过程持续几十mS级。其上电时序可能对负载工作存在影响。

第二类是过流后仅限流，不关断，直到触发芯片热关断。

示例罗姆BV2HD045EFU-C，TI TPS2H160-Q1

BV2HD045EFU-C 规格书描述的过流响应如下：

“This IC has two over current limiting functions, fixed over current limit (ILIMH) for protecting the IC and variable over current limit (ILIMSET) for protecting the load. The variable over current limit (ILIMSET) can be set by connecting an external resistor to the SET pin. It is also possible to set the variable over current mask time (tDLY) by connecting an external capacitor to the DLY pin. ”

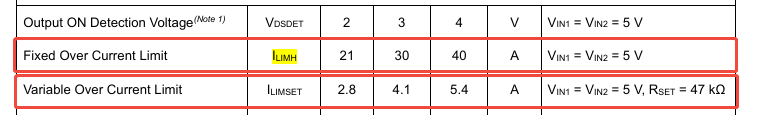

其中，Ilimh是芯片IC本身决定的，是个确定值（不可外部设定），这颗芯片是30A Typ。Ilimset是用户根据需求可以通过外部电阻Rset设定的过流值，当Rset=47K时，对应的限流值为4.1 A Typ。对应的规格书参数：

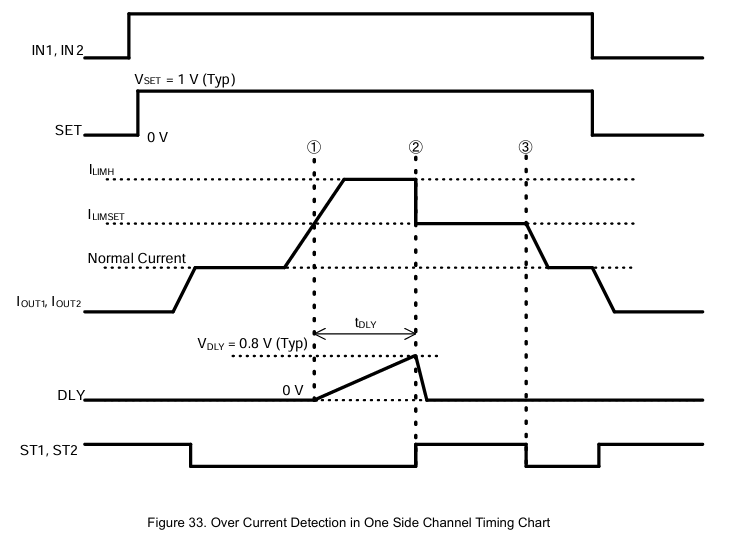

当发生过流时，若电流超过ILIMH超过tDLY，则会被限制在ILIMSET，但是该通道不会关断。

TPS2H160-Q1 DS描述如下：

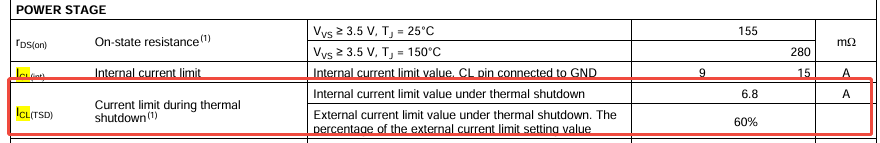

“When a channel is on, a short to GND or overload condition causes overcurrent. If the overcurrent triggers either the internal or external current-limit threshold, the fault condition is reported out. The microcontroller can handle the overcurrent by turning off the switch. The device heats up if no actions are taken. If a thermal shutdown occurs, the current limit is ICL(TSD) to keep the power stressing on the power FET to a minimum. The device automatically recovers when the fault condition is removed.”

下文还有相同意思的描述。

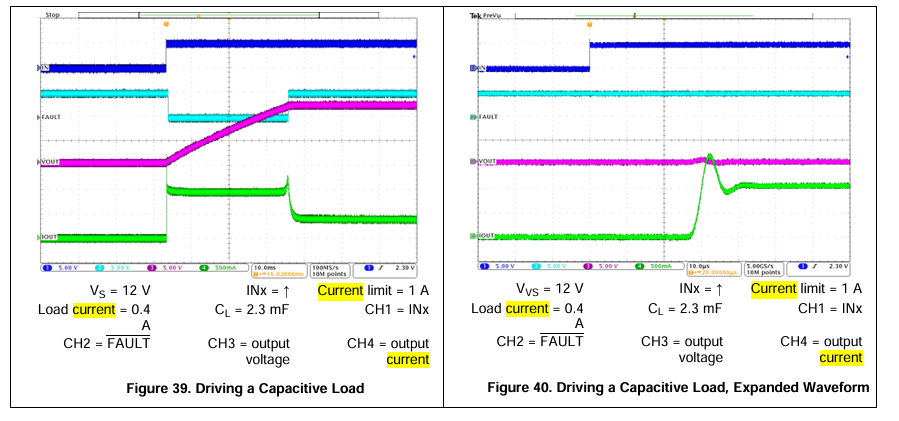

“When a current-limit threshold is hit, a closed loop activates immediately. The output current is clamped at the set value, and a fault is reported out. The device heats up due to the high power dissipation on the power FET. If thermal shutdown occurs, the current limit is set to ICL(TSD) to reduce the power dissipation on the power FET. See Figure 25 for more details.”

当过流发生时，会错误状态输出，同时输出电流被钳位至设定值，通知MCU拉低EN，关断输出。如果MCU不动作，那么输出一直钳位至设定值，直至热关断。

二、两类过流响应的Highside使用注意事项

第一类立刻关断型的，使用时需要特别注意，很多电路设计时负载是对手件，负载本身特性并不是很明确，这类highside最容易出现问题是容性负载上电过流关断。

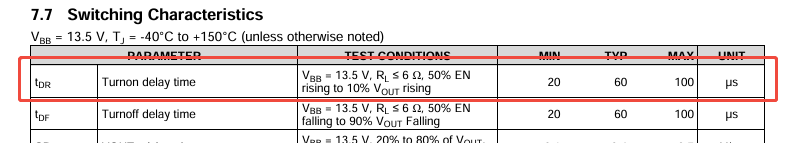

以TPS2HB50-Q1为例，其本身不具备外部缓启动调节能力，IC本身的启动非常迅速，60uS TYP,那么在偏容性负载时其很容易由于给电容充电瞬间过流导致关断。

所以使用这类过流立刻关断型片子需要注意两点：

1）设置成自恢复型。

如果是纯容性负载，那么即便触发了过流，IC自恢复多经历几个过流响应周期，最终也可以把电压冲起来；

2）外部限流尽量放开。

这类片子关断响应很快，基本不用考虑短路过流对芯片本身的可靠性影响（很大电流的除外）。放开主要是应对部分负载并不是纯容性的，充电过程伴随放电，由于响应很快，充电时间较短（50uS级），自恢复时间又相对较长（2mS）。如果在一个过流响应周期里面充电能量比放电能量小，那么这类负载就会永远也充不起来。放开限流可以有效避免充电电流小问题。

3）如果设置了故障检测，那么需要考虑上电过程触发过流的故障屏蔽，避免误报。

第二类过流限流不关断的片子。由于过流后本身不关断，需要特别注意关注其限流准确度，以罗姆这颗BV2HD045EFU-C，其设置4.1A限流是的限流值是2.8A-5.4A，PCBlayout需要关注这个误差。

1）强烈建议启动故障检测。

因为短路故障时，IC不关断，钳位至设定限流值，对芯片可靠性和寿命都是考验，需要检测故障后MCU主动及时关断输出。

2) PCB Layout需要按照限流值考虑铺铜宽度，而非按照正常工作电流。

比如正常工作电流2A，设置过流限流值5A，那么发生短路时，电流被限制到5A持续，这对铜皮和IC本身都是考验。

3）注意IC本体可能需要加强散热，原因上面已经讲到了。
