【嵌入式】基于STC89C52RC的51单片机学习（四）——超声测距

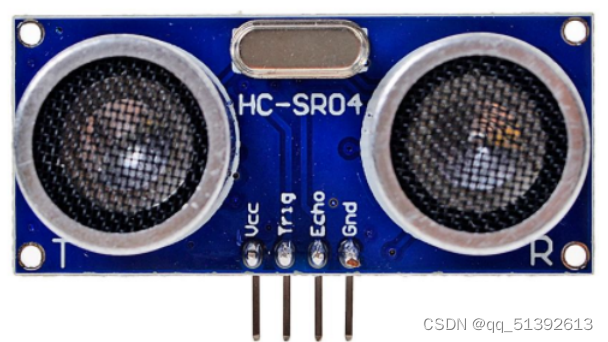

1、超声测距传感器

        型号：HC-SR04

        引脚有VCC、GND、Trig、Echo

        超声波测距模块是用来测量距离的一种产品，通过发送和接收超声波，利用时间差和声音传播速度， 计算出模块到前方障碍物的距离。

 （1）如何发送超声波？

      给Trig端口至少10us的高电平

 （2)怎么知道模块已经发送超声波了？

        检测Echo信号，由低电平跳转到高电平，表示开始发送波

（3） 怎么知道接收了返回波

      Echo，由高电平跳转回低电平，表示波回来了

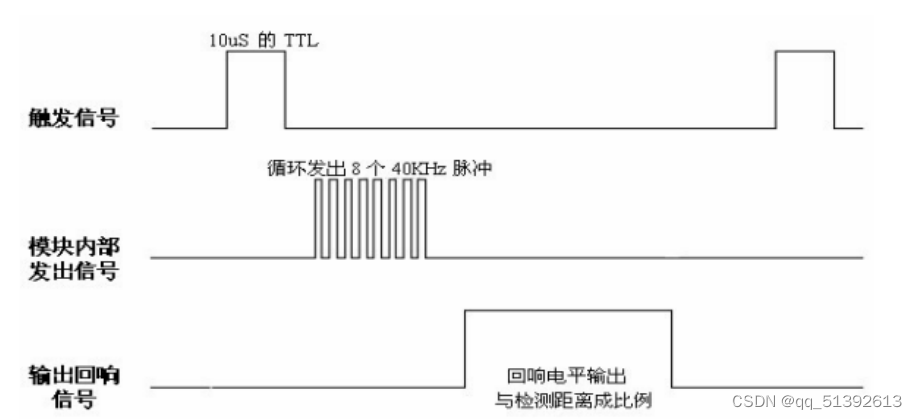

（4）超声波时序图

（5） 怎么算时间？

        Echo引脚维持高电平的时间

        波发出去的那一下，也就是Echo从低电平到电平，开始启动定时器

        波回来的那一下，也就是Echo从高电平到低电平，我们开始停止定时器，

        计算出中间经过多少时间



        距离 = 速度 （340m/s）* 时间/2

2、代码实现超声测距

  当障碍物距离超声模块小于10cm,我们让D5亮，D6灭。大于10cm则反之。

（1）实现触发Trig的部分（10us触发）

void Trig_HC_SR04()
{
	 Trig = 0;
	 Trig = 1;
	 Delay10us();
     Trig = 0;
}

         （2）主函数中注意判断Echo高低电平的部分 采用while循环

        当Echo由低到高时  while(Echo==0); 不成立 ，说明此时为高电平，则打开定时器（TR0 = 1；）开始计时。计时结束原理相同

void Time0Init()
{
	  AUXR &= 0x7F;		//定时器时钟12T模式
	  TMOD &= 0xF0;		//设置定时器模式
	  TMOD |= 0x01;		//设置定时器模式
	  TH0 = 0;
	  TL0 = 0;
}

void main()
{
   	double time;
    double dis;
	led5 = 1;
	led6 = 1;
    Time0Init();
  	while(1){
     // 1.Trig,给Trig端口至少10us的高电平
		  Delay200ms();
	      Trig_HC_SR04();

	    //2.Echo由低电平跳转到高电平，表示开始发送波
	     while(Echo == 0);
	    //波出去的那一下子开启定时器
    	  TR0 = 1;
    	//3.Echo由高电平到低电平，表示波回来了
	     while(Echo == 1);
	    //波回来的那一下，我们开始关闭定时器
	     TR0 = 0;
	    //4.计算出中间经过多长时间
	     time = ( TH0 * 256 + TL0 )* 1.085;
	    //5.距离=速度*时间； 340m/s=34000cm/s=34cm/ms=0.034cm/us
	      dis = 0.017*time;
	     if(dis <10){

				led5 = 0;
			    led6 = 1;
        }
		 else{
			    led5 = 1;
			    led6 = 0;
        }
            TH0 = 0;
		    TL0 = 0;
	}
}

（3）在实验中需要注意，在while循环刚开始的时候需要延时一段时间，原因是需要给模块上多一点稳定时间，否则看不到灯的亮灭

    这里或许会有人有疑问，那要是时间太长定时器溢出了，时间不久不对了吗，其实这个问题我也考虑过，但是我们需要测的是10cm的范围内，只有判断在10cm之内就可以了，16位定时器最大可以定时71ms,(定时器那节已经学过了)，则可以测试的最大距离位0.071s*340m/s=24.14m！所以测试的范围还是很大的，根本不用担心的！
