一、代码

在 pytorch 中，貌似只有一个多头注意力机制包，其他类型的注意力机制都需要自定义。
这里先给出一些常用的注意力机制代码，位置编码等代码会在后续的 Transformer 讲解中给出。

下方代码的核心都是：生成权重。并且 $Q 、 K 、 V$ 三个参数一般是用在自注意力机制里面的，其他类型的注意力机制有所不同。

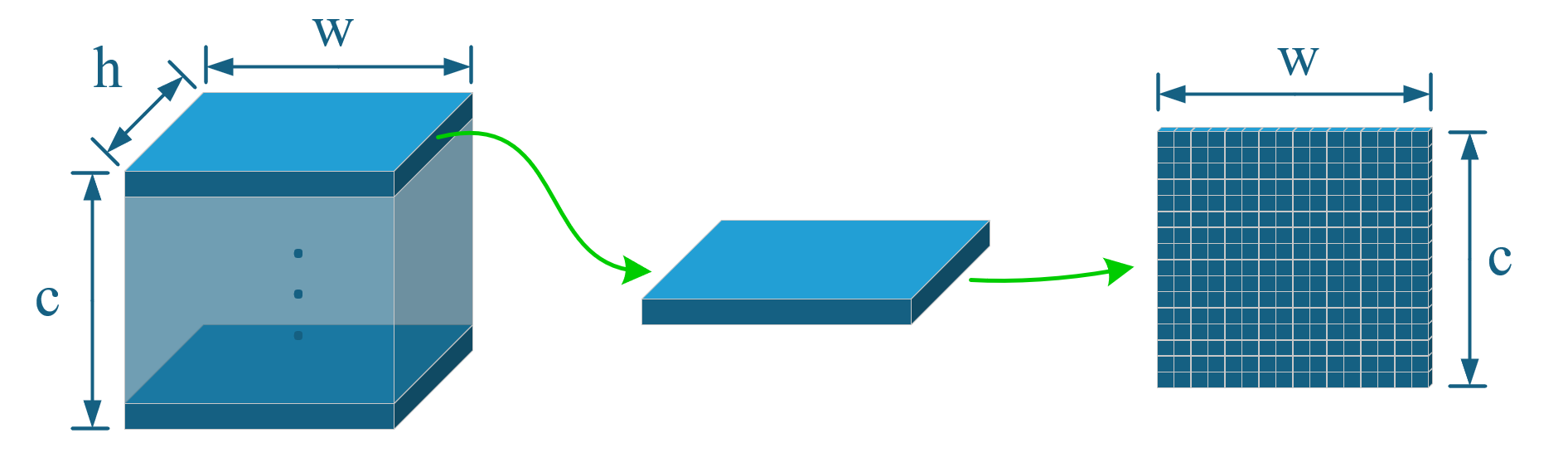

首先，在图像领域，不考虑 batch_size 的话，一个图片有 $3$ 维，分别是 (c,h,w) （通道数，高，宽）。立体结构图如下：
在这里插入图片描述

其中空间维就是 $h * w$ 这个平面维度，通道维就是 $c$ 这个维度。

①自注意力机制（Self-Attention）

原理之前已经详细给出，这里就不再赘述，只给出精简的做法及图解。

做法及图解：

令 ▇ N=batch_size, L=Seq_Len, H=heads, D=heads_dim ▇ 。

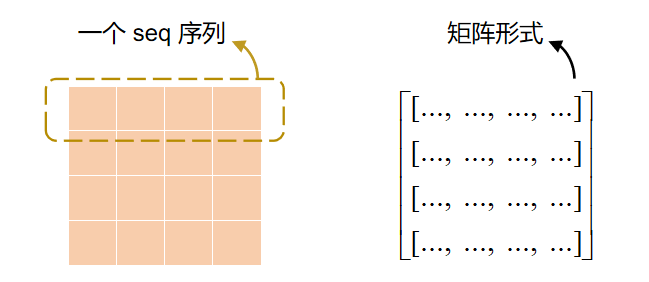

获取输入 $X$ 的尺寸信息：其中单个 batch_size 的尺寸为 (seq_len, embed_size) ，其中 embed_size=input_size 。图解如下：
生成初步的 $Q 、 K 、 V$ ：通过三个不同的线性层可生成初步的 $Q 、 K 、 V$ ，三者形状均为 (batch_size, seq_len, embed_size) 。

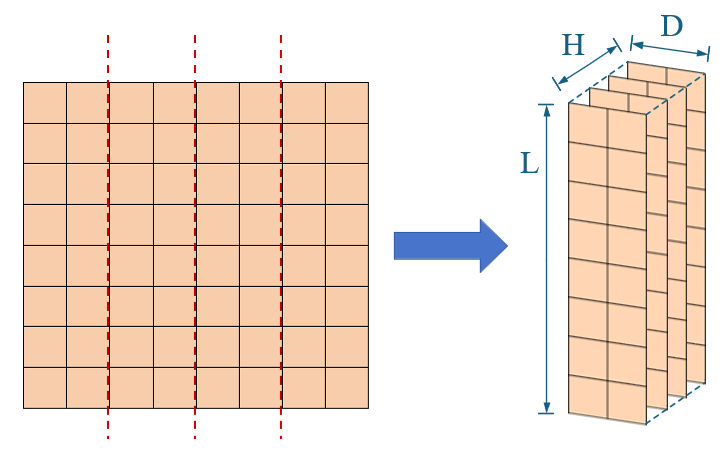

多头注意力情况下，会生成新的 $Q 、 K 、 V$ ：初步的 $Q 、 K 、 V$ 会沿着特征维度（embed_size 维度）被分割成 heads 份，则新的 $Q 、 K 、 V$ 尺寸均为 (batch_size, seq_len, heads, head_dim) ，简化为 (N, L, H, D) 。

图解如下（仅展示单个 batch_size ）：

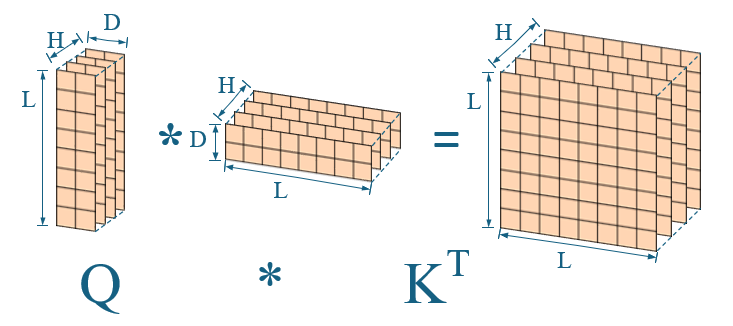

计算注意力分数：（用爱因斯坦求和约定函数来求矩阵点积）单个 batch_size 的等价 “矩阵乘法+嵌套 for 循环” 计算图解为：

（因为爱因斯坦求和约定函数太抽象，不容易画图）

接着进行缩放，即结果的每个元素除以 $\sqrt{d_k}$ ，尺寸不变。
计算注意力权重：沿 seq_len 维度应用 $so f t ma x$ ，得到 attention 。

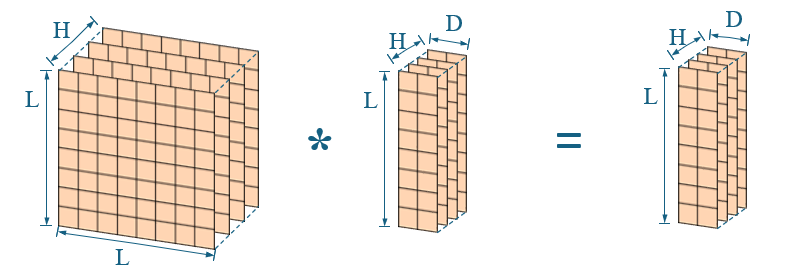

注意力加权：即 attention 与 V 相乘。

图解如下（仅展示单个 batch_size ）：
恢复输入尺寸：由于先前分割了多头注意力，所以这里要将多头注意力结果沿 D 维度重新拼接成原尺寸 (batch_size, seq_len, embed_size) 。

代码：

特征维度就是下方代码中的 embed_size ，其实就是 input_size 。

import torch.nn.functional as F

class SelfAttention(nn.Module):
    def __init__(self, embed_size, heads=8):
        super().__init__()
        self.embed_size = embed_size
        self.heads = heads
        self.head_dim = embed_size // heads

        self.values = nn.Linear(embed_size, embed_size)
        self.keys = nn.Linear(embed_size, embed_size)
        self.queries = nn.Linear(embed_size, embed_size)
        self.fc_out = nn.Linear(embed_size, embed_size)

    def forward(self, x):
        # x shape: (batch_size, seq_len, embed_size)
        batch_size, seq_len, _ = x.size()

        # 生成Q, K, V, 形状均为(batch_size, seq_len, heads, head_dim)
        Q = self.queries(x).view(batch_size, seq_len, self.heads, self.head_dim)
        K = self.keys(x).view(batch_size, seq_len, self.heads, self.head_dim)
        V = self.values(x).view(batch_size, seq_len, self.heads, self.head_dim)

        # 计算注意力分数
        # n=batch_size, l=seq_len, h=heads, d=head_dim
        energy = torch.einsum("nlhd,nlhd->nhll", [Q, K])  # 爱因斯坦求和约定,计算 Q 和 K 的点积, 得到能量矩阵
        energy = energy / (self.head_dim ** 0.5)  # 缩放(即除以根号下dk)
        attention = F.softmax(energy, dim=3)  # 沿 seq_len 维度应用 softmax

        # 注意力加权
        out = torch.einsum("nhll,nlhd->nlhd", [attention, V])
        out = out.reshape(batch_size, seq_len, self.embed_size)

        return self.fc_out(out)

上述代码参数讲解：

embed_size：输入特征的维度（如 512 ），其实就是 input_size 。
heads：多头注意力的头数（如 8 ），通过并行化提升模型对不同表示子空间的关注能力。
head_dim：每个注意力头的维度，计算为 embed_size // heads（如 512/8=64 ）。
线性投影层：
- values、keys、queries：将输入映射到 $Q 、 K 、 V$ ，保持输出维度为embed_size。
- fc_out：将多头注意力结果合并回原始维度。
energy：能量矩阵，形状为 (n,h,l,l) 。

上述代码中某些函数讲解：

torch.einsum：爱因斯坦求和，用来求多维张量点积（是 $t r an s f or m er$ 的核心操作之一）。
- 核心思想：用下标字母表示张量的维度，并通过重复字母表示求和，省略显式的求和符号（如 $\sum$ ）。
- （其实有点难以理解，难以捋清，如果看不懂的话，就用矩阵乘法+嵌套 for 循环，下面我已给出）
- 函数语法：torch.einsum("表达式字符串", 张量1, 张量2, ...) 。
  - 表达式字符串：用来规定输入张量、输出张量的维度，形如 "nlhd,nlhd->nhll" ，同时规定了计算方式。其中 -> 前的字母表示输入张量的维度，每个张量的维度用逗号分隔； -> 后的字母表示输出张量的维度，若省略，则对重复字母求和，输出无重复字母的维度。
  - 输入张量：在表达式字符串后面用逗号隔开，形如 张量1, 张量2, ... 。
  - 字母选择：使用任意小写字母（如 i, j, k）表示张量的元素下标，也代表了维度，但需保证同一维度在不同张量中字母一致。
  - 计算方式：重复字母对应的维度中，对应元素求和，保留输入张量维度字母中的非重复维度字母，例如 "ik,kj->ij" ，则对输入张量的 k 维度求和，保留 i,j 两个维度。举例如下：有两个矩阵进行内积（点积），分别为 $\large A_{(I×K)}、B_{(K×J)}$ ，其元素为 $\large A(i,k)、B(k,j)$ ，对维度 $k$ 进行求和运算，生成矩阵为 $\large C_{(I×J)}$ ，其元素为 $\large C(i,j)$ 。则有
    $C(i,j)=\sum_{k=0}^{K-1}A(i,k)·B(k,j)\\ ————————————————\\ \left[ \begin{matrix} 1 & 2\\ 3 & 4 \\ \end{matrix} \right]*\left[ \begin{matrix} 5 & 6\\ 7 & 8 \\ \end{matrix} \right]=\left[ \begin{matrix} 19 & 29\\ 43 & 50 \\ \end{matrix} \right]$
- 等价于 “矩阵乘法+嵌套 for 循环” 代码：
```
import torch

# 定义输入张量
N, L, H, D = 2, 3, 4, 5
Q = torch.randn(N, L, H, D)
K = torch.randn(N, L, H, D)

# —————————使用 einsum 计算————————————————————————————————————
energy_einsum = torch.einsum("nlhd,nlhd->nhll", [Q, K])

# —————————等价矩阵乘法验证—————————————————————————————————————
energy_manual = []
for n in range(N):
    for h in range(H):
        # 提取第n个样本、第h个头的 Q 和 K
        Q_head = Q[n, :, h, :]  # 形状 (L, D)
        K_head = K[n, :, h, :]  # 形状 (L, D)
        # 计算点积矩阵
        energy_head = torch.mm(Q_head, K_head.T)  # 形状 (L, L)
        energy_manual.append(energy_head)
energy_manual = torch.stack(energy_manual).view(N, H, L, L)
# ———————————————————————————————————————————————————————————

# 检查一致性
print(torch.allclose(energy_einsum, energy_manual, atol=1e-6))  # 应输出 True
```

②通道注意力机制(SEAttention)

该算法的作用是：获得输入特征层的每一个通道的权值，以此找到最需要关注的通道。

~~ 压缩成一个长条 ~~

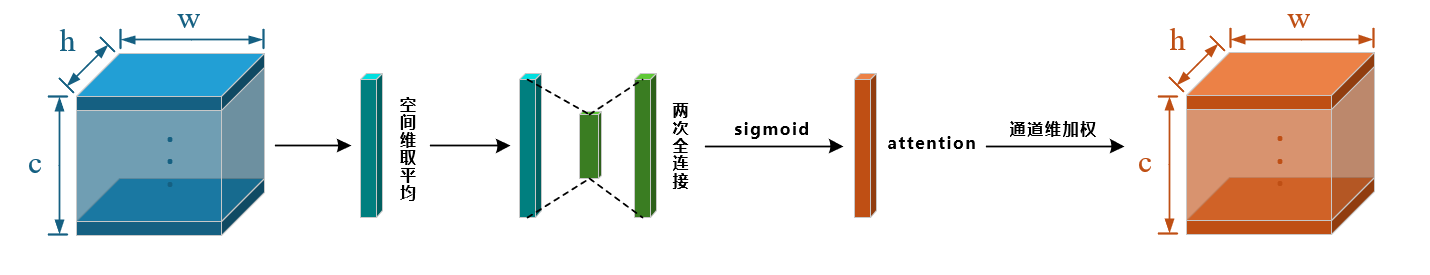

结构图：

在这里插入图片描述

适用场景：

图像领域：图像的多维通道往往意味着颜色，想要提取出最显著的颜色特征，就用此算法。
序列领域：可将样本制作成图像一样的立体块…

做法：

先在输入特征层的高和宽上做平均池化，将单个输入数据池化成 c×1×1 的特征长条；
接着使用两次全连接层，第一次全连接层压缩通道数，第二次全连接层恢复通道数。
在完成两次全连接后，再取一次 Sigmoid 将值固定到 0-1 之间，此时我们获得了输入特征层每一个通道的权值（0-1 之间），
在获得这个权值后，我们将这个权值乘上原输入特征层即可。

代码：

class SEAttention(nn.Module):
    def __init__(self, channel, reduction=16):
        super(SEAttention, self).__init__()
        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        self.fc = nn.Sequential(
            nn.Linear(channel, channel // reduction),
            nn.ReLU(inplace=True),
            nn.Linear(channel // reduction, channel),
            nn.Sigmoid()
        )

    def forward(self, x):
        b, c, _, _ = x.size()  # x shape: (b, c, h, w)
        y = self.avg_pool(x).view(b, c)  # 全局空间压缩, b,c,h,w -> b,c,1,1 -> b,c
        y = self.fc(y).view(b, c, 1, 1)  # 通道重校准, b,c -> b,c//reduction -> b,c -> b,c,1,1
        return x * y.expand_as(x)  # 特征加权

上述代码参数讲解：

channel：输入数据的通道数；
reduction：该参数控制了 SEAttention 模块中通道压缩的程度，决定了压缩后的通道数。
- 它通过减少中间层的通道数来降低计算复杂度，同时通过通道压缩和恢复的过程增强特征提取能力。
- 默认值为 16 ，是一个常用的折中选择。

其中个别函数方法讲解：

nn.AdaptiveAvgPool2d(output_size)：二维自适应平均池化层。
- 官网链接：AdaptiveAvgPool2d — PyTorch 2.6 documentation。
- 参数：output_size 可为元组 (h_out,w_out) ，也可为标量 h_and_w 。
- 会根据输入特征图的大小，自动计算池化窗口的大小和步幅，使得输出特征图符合指定尺寸。当输入特征图有多个通道时，每个通道会单独进行池化操作（计算该通道的全局平均值），不会混合不同通道的信息。
y.expand_as(x)：张量形状扩展方法。
- 使用此方法可以确保 y 被扩展到与 x 完全相同的形状，这样就能避免错误广播带来的问题。

示例：

import torch
from torch import nn


class SEAttention(nn.Module):
    def __init__(self, channel, reduction=16):
        super(SEAttention, self).__init__()
        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        self.fc = nn.Sequential(
            nn.Linear(channel, channel // reduction),
            nn.ReLU(inplace=True),
            nn.Linear(channel // reduction, channel),
            nn.Sigmoid()
        )

    def forward(self, x):
        b, c, _, _ = x.size()  # x shape: (b, c, h, w)
        y = self.avg_pool(x).view(b, c)  # 全局空间压缩, b,c,h,w -> b,c,1,1 -> b,c
        y = self.fc(y).view(b, c, 1, 1)  # 通道重校准, b,c -> b,c//reduction -> b,c -> b,c,1,1
        return x * y.expand_as(x)  # 特征加权


input1 = torch.randn([1, 4, 2, 2])
model = SEAttention(input1.shape[1], 2)  # 获取输入特征层的第二维数, 即通道数
print(model)
output1 = model(input1)
print(output1)

#--------------------------------------------------------------------------------------------------------------------------
# 输出结果为：
SEAttention(
  (avg_pool): AdaptiveAvgPool2d(output_size=1)
  (fc): Sequential(
    (0): Linear(in_features=4, out_features=2, bias=True)
    (1): ReLU(inplace=True)
    (2): Linear(in_features=2, out_features=4, bias=True)
    (3): Sigmoid()
  )
)
tensor([[[[-0.4923, -0.3609],
          [ 0.2345, -0.4860]],

         [[-0.1664, -0.5443],
          [-0.2697,  0.2866]],

         [[-0.0565,  0.0348],
          [ 0.0265, -0.1163]],

         [[ 0.1896, -0.0806],
          [-0.1932, -0.5070]]]], grad_fn=<MulBackward0>)

③空间注意力机制(SPAttention)

该算法的作用是：获得输入特征层的每一个像素点的权值，以此找到最需要关注的像素点（或区域）。

~~ 压缩成一张饼

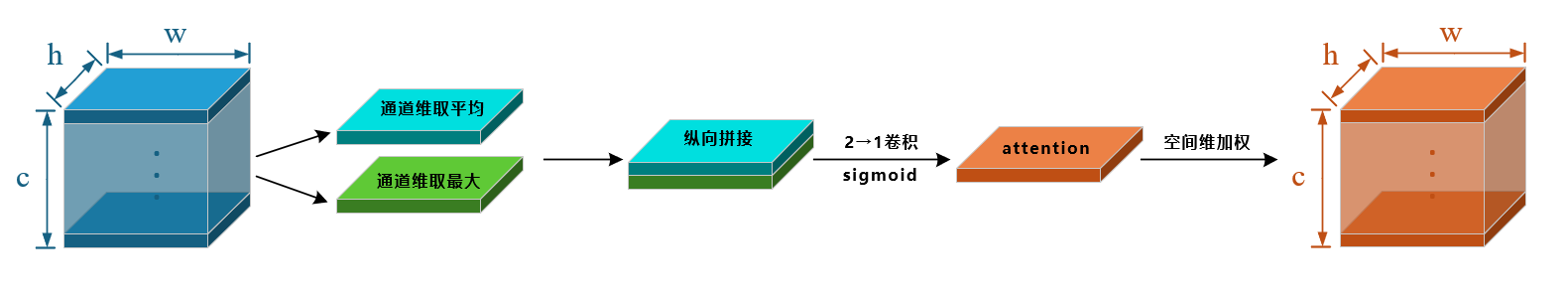

结构图：

在这里插入图片描述

适用场景：

图像领域：想要提取出图像的空间维（h×w维）重要信息，就用此算法（就是常说的一张图片里哪些信息更重要，比如鸟、花）。
序列领域：可将样本制作成图像一样的立体块…

做法：

对输入特征层进行通道维取平均，即计算每个像素点在所有通道的平均值（形成一个通道平均层）；
对输入特征层进行通道维取最大，即计算每个像素点在所有通道的最大值（形成一个通道最大层）；
将上述两结果进行通道维拼接；
对拼接结果进行无尺寸损失的卷积，输入 2 通道，输出 1 通道，
将上述结果通过 sigmoid 函数形成 0~1 的权重层；
将原来的输入特征层与权重层相乘，进行空间维加权。

代码：

class SpatialAttention(nn.Module):
    def __init__(self, kernel_size=7):
        super().__init__()
        assert kernel_size in (3,7), "kernel size must be 3 or 7"
        padding = 3 if kernel_size == 7 else 1  # 7//2=3, 3//2=1

        self.conv = nn.Conv2d(2, 1, kernel_size, padding=padding, bias=False)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        # x shape: (b, c, h, w)
        avg_out = torch.mean(x, dim=1, keepdim=True)  # 通道维, 取平均
        max_out, _ = torch.max(x, dim=1, keepdim=True)  # 通道维, 取最大
        combined = torch.cat([avg_out, max_out], dim=1)  # 通道维, 拼接

        attention = self.conv(combined)  # 空间卷积
        attention = self.sigmoid(attention)  # 形成权重层
        return x * attention  # 空间重校准

上述代码参数详解：

kernel_size：卷积层的卷积核尺寸，强制使用 3×3 或 7×7 卷积核；
- 3×3 擅长捕获局部特征，适合在深层网络中使用。
- 7×7 卷积核擅长捕获全局特征，适合在网络的早期层中使用。
- 其他尺寸的卷积核也行，不过经验告诉我们，大部分情况下这两种效果较好。
padding：池化层的池化核尺寸，当 kernel_size=7 时padding=3；当 kernel_size=3 时padding=1。
dim=1：指向第二维，在源代码中第二维指的是通道维。
keepdim：是否保持输出的维度与输入一致，True 则保持一致，False 则去掉被缩减的维度。
最后返回值中的 * 是逐元素相乘（python会自动进行广播，使得 x 和 attention 的形状相同）

示例：

import torch
from torch import nn


class SpatialAttention(nn.Module):
    def __init__(self, kernel_size=7):
        super().__init__()
        assert kernel_size in (3, 7), "kernel size must be 3 or 7"
        padding = 3 if kernel_size == 7 else 1

        self.conv = nn.Conv2d(2, 1, kernel_size, padding=padding, bias=False)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        # x shape: (b, c, h, w)
        avg_out = torch.mean(x, dim=1, keepdim=True)  # 通道维, 取平均
        max_out, _ = torch.max(x, dim=1, keepdim=True)  # 通道维, 取最大
        combined = torch.cat([avg_out, max_out], dim=1)  # 通道维, 拼接

        attention = self.conv(combined)  # 空间卷积
        attention = self.sigmoid(attention)  # 形成权重层
        return x * attention  # 空间重校准


model = SpatialAttention()
print(model)
input1 = torch.randn([1, 2, 32, 32])
output1 = model(input1)
print(output1, output1.shape)

#--------------------------------------------------------------------------------------------------------------------------
# 输出结果为：
SpatialAttention(
  (conv): Conv2d(2, 1, kernel_size=(7, 7), stride=(1, 1), padding=(3, 3), bias=False)
  (sigmoid): Sigmoid()
)
tensor([[[[ 0.3043, -0.1115,  0.8072,  ..., -0.3164, -0.9592,  0.1138],
          [ 0.2794,  0.5417, -0.4712,  ..., -0.0697,  0.1992, -0.2221],
          [ 0.7240,  0.7404, -0.4684,  ..., -0.7113, -0.3191, -0.2365],
          ...,
          [ 0.1644, -0.0619, -0.2743,  ...,  0.2799, -0.6323, -0.2177],
          [-0.6202, -0.4627,  0.0088,  ...,  0.5412,  0.4545,  0.4991],
          [ 0.1950, -0.6817, -0.1495,  ...,  0.2904,  0.4762,  0.1911]],

         [[ 0.7864, -1.0805,  1.0262,  ...,  0.0502,  0.3625,  0.1452],
          [ 0.4181, -0.8384,  0.3122,  ..., -0.9477, -0.6478, -0.7619],
          [ 0.0280,  0.1082,  0.4468,  ..., -0.5216,  0.4628,  0.3429],
          ...,
          [ 1.0672,  0.2410,  0.7409,  ..., -0.3077, -0.6315, -0.0043],
          [ 0.1524, -0.5792,  1.3052,  ..., -0.3562,  0.1129, -0.4460],
          [ 0.0162,  0.1711, -0.3322,  ...,  0.6097, -0.3655,  0.2307]]]],
       grad_fn=<MulBackward0>) torch.Size([1, 2, 32, 32])

④ CBAM 模块

全称为：Convolutional Block Attention Module，联合通道和空间注意力

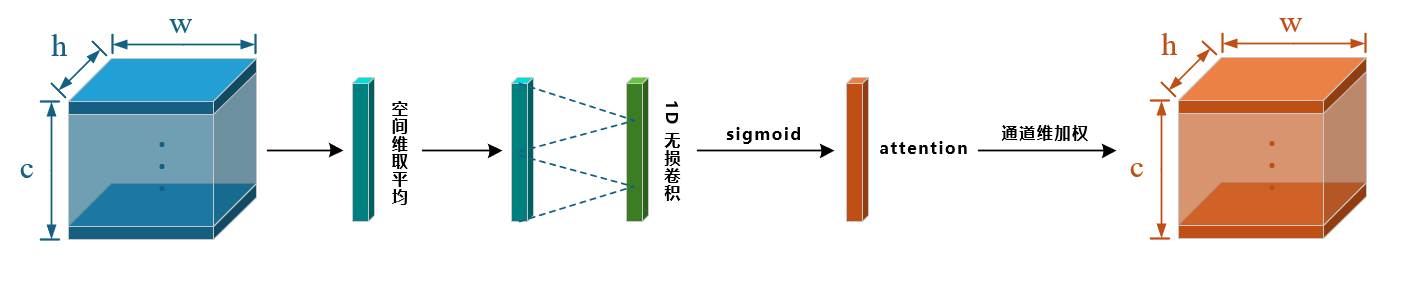

后续改进版通道注意力机制 ECA 也可以替代此处的原通道注意力机制。

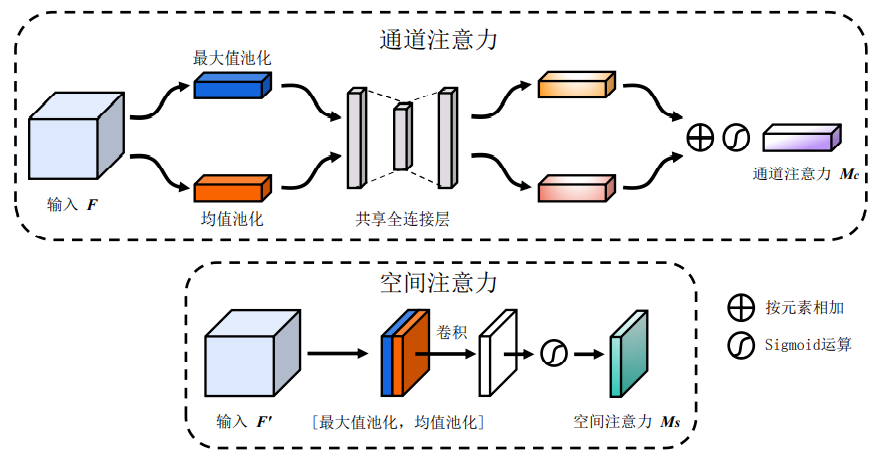

结构图：

这里的结构图就只给出网上流传最广的，并非自己画的了：

在这里插入图片描述

做法：

该模块先使用通道注意力机制，后使用空间注意力机制。

不过其中的通道注意力机制里的池化层也变成了两个，分别是全局自适应平均池化层、全局自适应最大池化层，并且他们共享同一组全连接层，最后会将两者的结果相加，通过 sigmoid 函数生成权重层。

其他的和 SEAttention 、SPAttention 没有区别。

代码：

import torch
import torch.nn as nn

class ChannelAttention(nn.Module):
    """通道注意力模块"""
    def __init__(self, in_channels, reduction=16):
        super().__init__()
        self.avg_pool = nn.AdaptiveAvgPool2d(1)  # 全局平均池化
        self.max_pool = nn.AdaptiveMaxPool2d(1)  # 全局最大池化

        # 共享的全连接层
        self.fc = nn.Sequential(
            nn.Linear(channel, channel //reduction, False)
            nn.ReLU(),
            nn.Linear(channel //reduction, channel, False)
        )
        self.sigmoid = nn.sigmoid()

    def forward(self, x):
        avg_out = self.avg_pool(x).view([b, c])  # 平均池化
        max_out = self.max_pool(x).view([b, c])  # 最大池化

        avg_fc_out = self.fc(avg_out)  # 两次全连接
        max_fc_out = self.fc(max_out)  # 两次全连接

        channel_weights = self.sigmoid(avg_fc_out + max_fc_out).view([b, c, 1, 1])  # 融合双路径
        return x * channel_weights  # 通道加权


class SpatialAttention(nn.Module):
    """空间注意力模块"""
    def __init__(self, kernel_size=7):
        super(SpatialAttention, self).__init__()
        assert kernel_size in (3, 7), "kernel_size应为3或7"
        padding = 3 if kernel_size == 7 else 1  # 保持空间维度不变

        self.conv = nn.Conv2d(2, 1, kernel_size, padding=padding, bias=False)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        # 通道维度的最大和平均池化
        avg_out = torch.mean(x, dim=1, keepdim=True)  # 通道平均
        max_out, _ = torch.max(x, dim=1, keepdim=True)  # 通道最大
        combined = torch.cat([avg_out, max_out], dim=1)  # 通道拼接

        spatial_weights = self.sigmoid(self.conv(combined))  # 生成空间权重
        return x * spatial_weights  # 空间加权


class CBAM(nn.Module):
    """CBAM模块（通道+空间注意力级联）"""
    def __init__(self, in_channels, reduction=16, kernel_size=7):
        super().__init__()
        self.channel_att = ChannelAttention(in_channels, reduction)
        self.spatial_att = SpatialAttention(kernel_size)

    def forward(self, x):
        x = self.channel_att(x)  # 先应用通道注意力
        x = self.spatial_att(x)  # 再应用空间注意力
        return x

示例：

import torch
import torch.nn as nn


class ChannelAttention(nn.Module):
    """通道注意力模块"""

    def __init__(self, channel, reduction=16):
        super().__init__()
        self.avg_pool = nn.AdaptiveAvgPool2d(1)  # 全局平均池化
        self.max_pool = nn.AdaptiveMaxPool2d(1)  # 全局最大池化

        # 共享的全连接层
        self.fc = nn.Sequential(
            nn.Linear(channel, channel // reduction, False),
            nn.ReLU(),
            nn.Linear(channel // reduction, channel, False)
        )
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        b, c, _, _ = x.size()  # x shape: (b, c, h, w)
        avg_out = self.avg_pool(x).view([b, c])  # 平均池化路径
        max_out = self.max_pool(x).view([b, c])  # 最大池化路径

        avg_fc_out = self.fc(avg_out)  # 平均池化路径
        max_fc_out = self.fc(max_out)  # 最大池化路径

        channel_weights = self.sigmoid(avg_fc_out + max_fc_out).view([b, c, 1, 1])  # 融合双路径
        return x * channel_weights  # 通道加权


class SpatialAttention(nn.Module):
    """空间注意力模块"""

    def __init__(self, kernel_size=7):
        super(SpatialAttention, self).__init__()
        assert kernel_size in (3, 7), "kernel_size应为3或7"
        padding = 3 if kernel_size == 7 else 1  # 保持空间维度不变

        self.conv = nn.Conv2d(2, 1, kernel_size, padding=padding, bias=False)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        # 通道维度的最大和平均池化
        avg_out = torch.mean(x, dim=1, keepdim=True)  # 通道平均
        max_out, _ = torch.max(x, dim=1, keepdim=True)  # 通道最大
        combined = torch.cat([avg_out, max_out], dim=1)  # 拼接特征图

        spatial_weights = self.sigmoid(self.conv(combined))  # 生成空间权重
        return x * spatial_weights  # 空间加权


class CBAM(nn.Module):
    """CBAM模块（通道+空间注意力级联）"""

    def __init__(self, in_channels, reduction=16, kernel_size=7):
        super().__init__()
        self.channel_att = ChannelAttention(in_channels, reduction)
        self.spatial_att = SpatialAttention(kernel_size)

    def forward(self, x):
        x = self.channel_att(x)  # 先应用通道注意力
        x = self.spatial_att(x)  # 再应用空间注意力
        return x


if __name__ == '__main__':
    input1 = torch.randn([1, 4, 32, 32])
    model = CBAM(input1.shape[1], 2)
    print(model)
    output1 = model(input1)
    print(output1, output1.shape)

#--------------------------------------------------------------------------------------------------------------------------
# 输出结果为：
CBAM(
  (channel_att): ChannelAttention(
    (avg_pool): AdaptiveAvgPool2d(output_size=1)
    (max_pool): AdaptiveMaxPool2d(output_size=1)
    (fc): Sequential(
      (0): Linear(in_features=4, out_features=2, bias=False)
      (1): ReLU()
      (2): Linear(in_features=2, out_features=4, bias=False)
    )
    (sigmoid): Sigmoid()
  )
  (spatial_att): SpatialAttention(
    (conv): Conv2d(2, 1, kernel_size=(7, 7), stride=(1, 1), padding=(3, 3), bias=False)
    (sigmoid): Sigmoid()
  )
)
......

⑤ ECA 模块

全称：Efficient Channel Attention（高效通道注意力机制）

原通道注意力机制（SEAttention）的改良版

将原来的两个全连接层换成了 1D 无损失卷积，其余的大差不差。

换成一维卷积的原因是：卷积能更好的捕获通道之间的局部相关性，而全连接层其实破坏了这种相关性的获取。并且全连接层的参数比卷积层大得多。

结构图：

在这里插入图片描述

做法：

先在输入特征层的高和宽上做平均池化，将单个输入数据池化成 1×c 的特征长条序列；
接着使用一维无损失卷积，将特征长条序列进行特征提取，得到新的长条序列。
之后再取一次 Sigmoid 将值固定到 0-1 之间，此时我们获得了输入特征层每一个通道的权值（0-1 之间），
在获得这个权值后，我们将这个权值乘上原输入特征层即可。

其中卷积层的卷积核是 “基于通道数的自适应卷积核” ，其核大小会随通道数动态调整。

原论文通过实验发现计算公式为：
$k≈\frac{log_2C+b}{γ}$

$C$ ：通道数。
$γ$ （默认2）：缩放因子，控制核大小的增长速度。 $b$ （默认1）：偏移项，防止通道数过小时核大小降为0。
在某些数据集中，当 $γ = 2, b = 1$ 时，模型在分类、检测等任务上达到最优精度。

通道数越大，卷积核越大；通道数越小，卷积核越小。

代码：

class ECAttention(nn.Module):
    def __init__(self, channel, gamma=2, b=1):
        super(ECAttention, self).__init__()
        kernel_size = int(abs((math.log(channel, 2) + b) / gamma))
        kernel_size = kernel_size if kernel_size % 2 else kernel_size + 1
        padding = kernel_size // 2

        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        self.conv = nn.Conv1d(1, 1, kernel_size, padding=padding, bias=False)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        b, c, h, w = x.size()
        avg = self.avg_pool(x).view([b, 1, c])
        out = self.conv(avg)
        out = self.sigmoid(out).view([b, c, 1, 1])
        return out * x

其中个别函数方法讲解：

nn.Conv1d：一维卷积，其输入输出相当于序列。
- 输入尺寸： $N,C_{in},L_{in})$ ， $C_{in}$ 表示序列的通道数，可以理解为条数； $L_{in}$ 表示序列长度。
- 输出尺寸： $N,C_{out},L_{out})$ ，其中 $L_{out}$ 是要靠卷积核尺寸、池化核尺寸等参数计算出来的（也可尤其反求池化核尺寸等参数，就看谁先给出了）。
- 详情请参考官网链接：Conv1d — PyTorch 2.6 documentation。

示例：

import torch
from torch import nn
import math


class ECAttention(nn.Module):
    def __init__(self, channel, gamma=2, b=1):
        super(ECAttention, self).__init__()
        kernel_size = int(abs((math.log(channel, 2) + b) / gamma))
        kernel_size = kernel_size if kernel_size % 2 else kernel_size + 1
        padding = kernel_size // 2

        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        self.conv = nn.Conv1d(1, 1, kernel_size, padding=padding, bias=False)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        b, c, h, w = x.size()
        avg = self.avg_pool(x).view([b, 1, c])
        out = self.conv(avg)
        out = self.sigmoid(out).view([b, c, 1, 1])
        return out * x

if __name__ == '__main__':
    input1 = torch.randn([1, 4, 32, 32])
    model = ECAttention(input1.shape[1], 2)
    print(model)
    output1 = model(input1)
    print(output1, output1.shape)

#--------------------------------------------------------------------------------------------------------------------------
# 输出结果为：
ECAttention(
  (avg_pool): AdaptiveAvgPool2d(output_size=1)
  (conv): Conv1d(1, 1, kernel_size=(1,), stride=(1,), bias=False)
  (sigmoid): Sigmoid()
)
......

二、相关问题：

待更新…

和 $L STM$ 的信息筛选有什么区别？

$L STM$ 的门控机制是：时序信息的局部过滤器（此时刻对上一时刻信息的筛选能力，距离远的就不太能保留下来），而注意力机制是：全局信息的动态选择器（和距离没多大关系）。 $L STM$ 的目标是解决 $RNN$ 的梯度消失问题，在时间维度上捕捉长期依赖关系，但本质上仍是对序列的局部处理。而注意力机制不受时间顺序限制，能够跨步长、跨模态捕捉全局依赖。

另外在 $N L P$ 中，注意力机制得到的新的词向量具有句法特征和语义特征（表征更完善，不仅具有上下文关联信息，而且句子更符合语法）。

（另一个区别是： $L STM$ 是串行结构，而 $A tt e n t i o n$ 是并行结构）

维度	LSTM	注意力机制
关注范围	时间序列的局部依赖（相邻时间步）	全局或跨步长的关联（如长距离依赖）
计算方式	基于门控的线性筛选	基于相似度计算的动态权重分配
可解释性	门控权重反映时序过滤逻辑	注意力权重直接显示关键信息位置
参数化程度	固定门控结构（参数与时间步绑定）	完全参数化（可学习Query/Key/Value）
