定义

IIC：Inter Integrated Circuit，集成电路总线，是一种同步 串行 半双工通信总线。

总线就是传输数据通道，协议就是传输数据的规则。

IIC总线结构图（拓补图）

  • 由时钟线SCL和数据线SDA组成，并且都接上拉电阻，确保总线空闲状态为高电平
  • 总线支持多设备连接，允许多主机存在，每个设备都有一个唯一的地址
  • 连接到总线上的数目受总线的最大电容400pf限制
  • 数据传输速率：标准模式100k bit/s  快速模式400k bit/s 高速模式3.4Mbit/s

 归纳

  1. 三个信号：起始信号、停止信号、应答信号
  2. 两个注意：数据有效性、数据传输顺序
  3. 一个状态：空闲状态

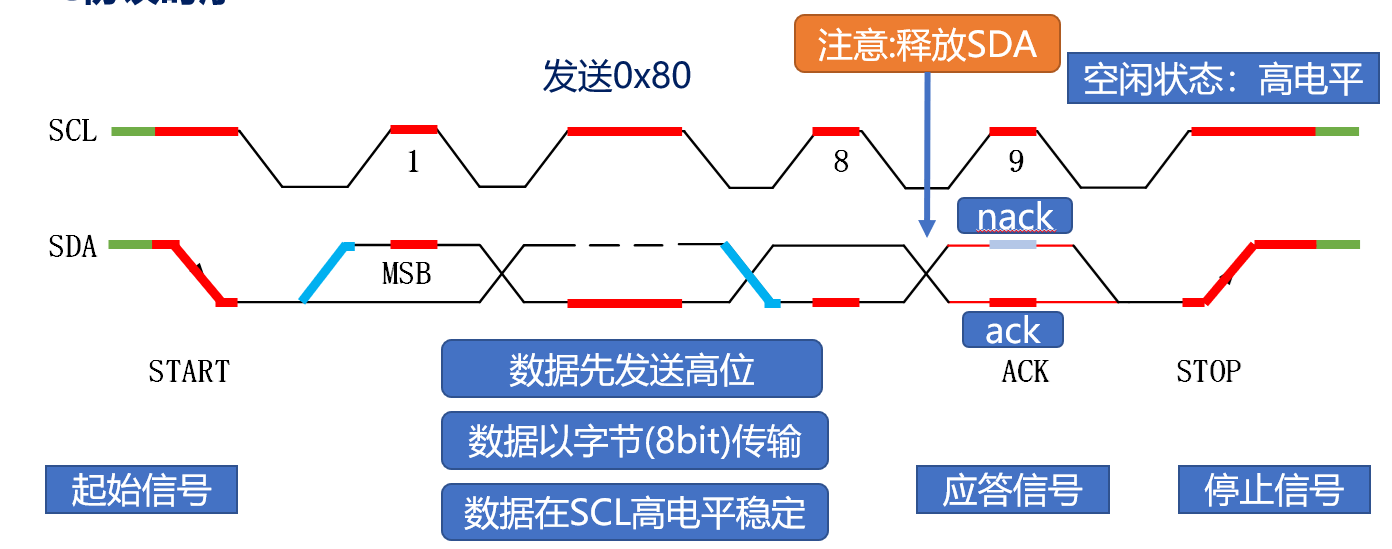

IIC协议时序

  • 起始信号(S)：当SCL为高电平时，SDA从高电平变为低电平
  • 停止信号(P)：当SCL为高电平时，SDA从低电平变为高电平

  • 应答信号：上拉电阻影响下SDA默认为高，而从机拉低SDA就是确认收到数据即ACK，否则NACK
