D3D调试必看-小白PIX篇

引言

• 本人小白，目前学习D3D一个多月，正在独立开发一款图像引擎，本博客主要记录D3D的学习心得和微软工具PIX的使用方法。

一、PIX的使用方法

（1）为什么使用PIX?

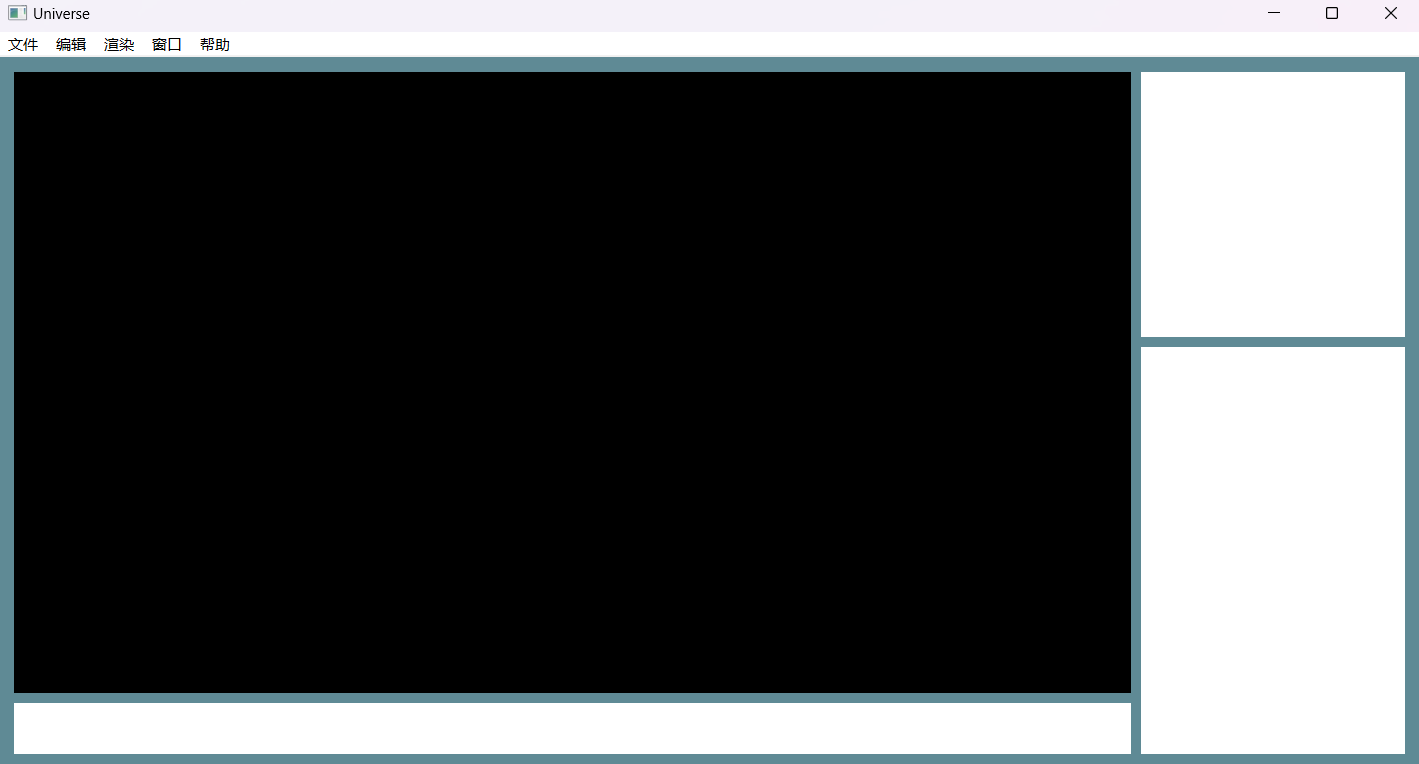

• 如果你踏上了这条路，那么总有一天你会开发属于自己的图形引擎。想象当你的项目已经大致完成时，你迫不及待的按下了vs stdio的运行程序按钮，但回应你的确实一个“空荡荡”的窗口，它大概率要是全白、要么是全黑，这取决于你清空后台颜色缓冲区的值是什么。总之你大概率会遇到类似下面这样一个窗口：

• 试想你此时会想什么：
   1. 是着色器写错了？ 会不会是顶点着色器中的MVP变换出错了？ 还是片段着色器中的PBR光照模型计算错了？ 又或者二者都有？
   2. 是常量缓冲区没有上传到GPU? 会不会是忘记初始化物体的矩阵值了？ 还是摄像机的位置等信息有问题？ 是不是摄像机的观察矩阵计算错了？
    …
• 上述是图形开发中经常会遇到的难题，根本原因在于图形计算过程的隐蔽性，即我们只知道自己的代码调用了DrawIndexedInstanced，我们无法查询到Shader中的值，导致我们无法确认顶点、索引、常量缓冲区是否正确上传到GPU中，也无法确认GPU执行Shader代码时每个变量的值是多少。要是我们能像CPU端开发那样，直接查询GPU端的资源和变量情况就好了！
• PIX是微软开发的一款辅助D3D进行图形开发的软件，它可以捕获程序的渲染帧信息，让我们查询到GPU端的资源和变量情况。有了PIX，我们可以直接核对顶点和索引、常量缓冲区、渲染管线状态等一系列信息，从根源排查渲染结果的成因。

（2）怎样使用PIX?

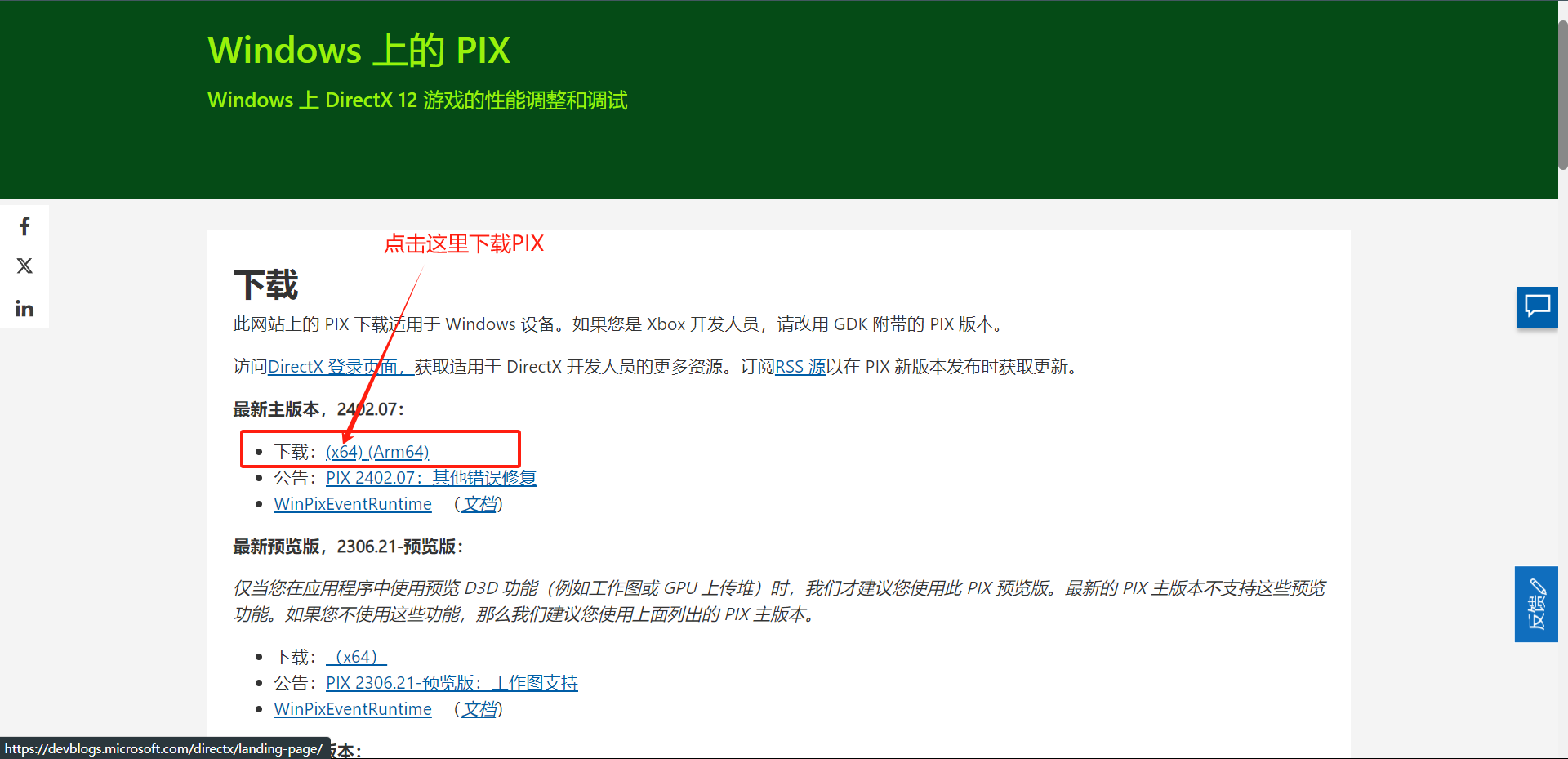

  1. 下载PIX，下载链接点这里，看不懂英文的小朋友请看下图：

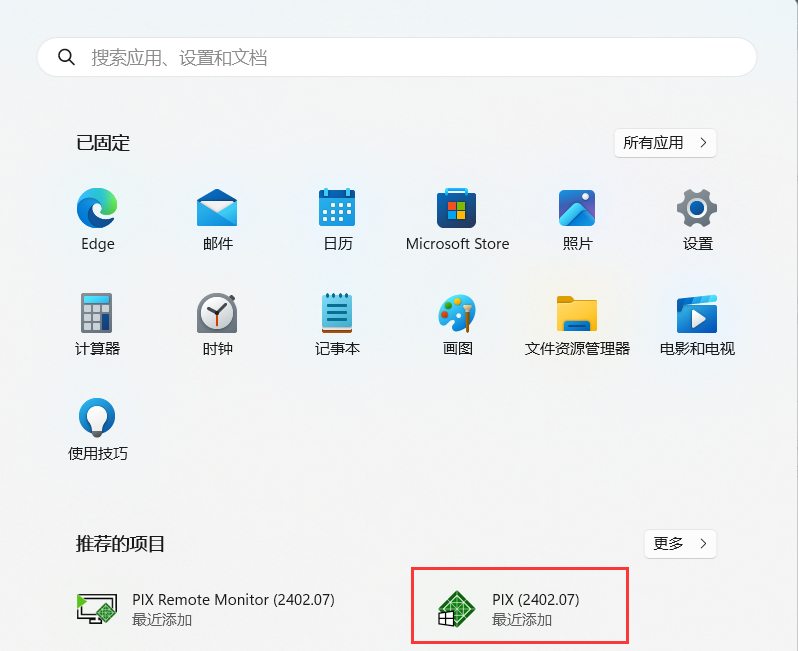

 2. 我下载版本的PIX的大小约为170M。下载好后同意其条款，安装时的选项也只是统计你在大公司开发3A大作还是独立开发小游戏，因此随便一路点点点就可以完成安装了，这个软件貌似无法修改语言，安装好后可以在windows的开始菜单看到它，如下图所示：

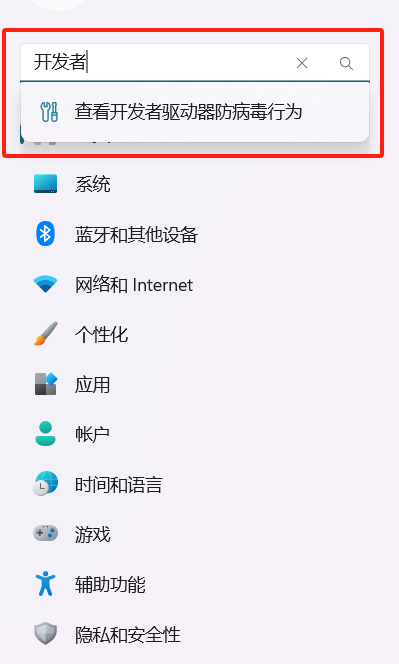

  3. 由于一些原因，它需要你开启Windows的开发者模式，才能对帧进行捕获，下面介绍Win11打开开发者模式的方法：打开Windows开始菜单，再打开设置，在设置的搜索栏按下图搜索。

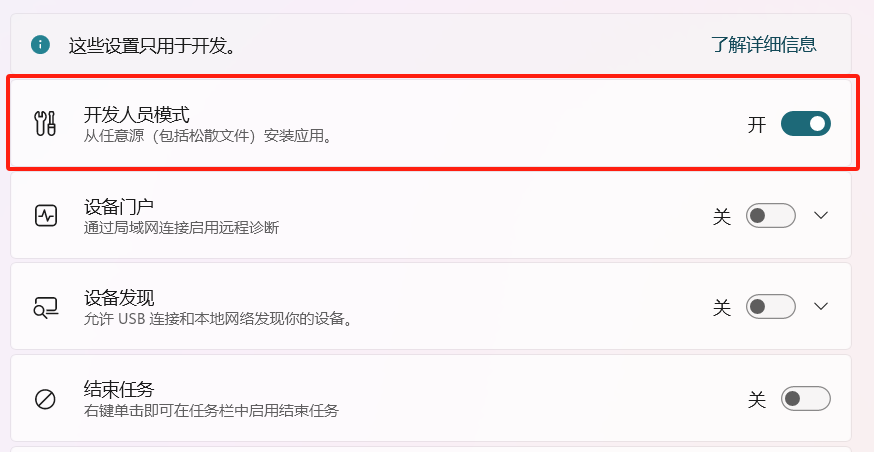

点击上图中搜索到的选项，就会看到下图的画面，将开发者模式打开即可。

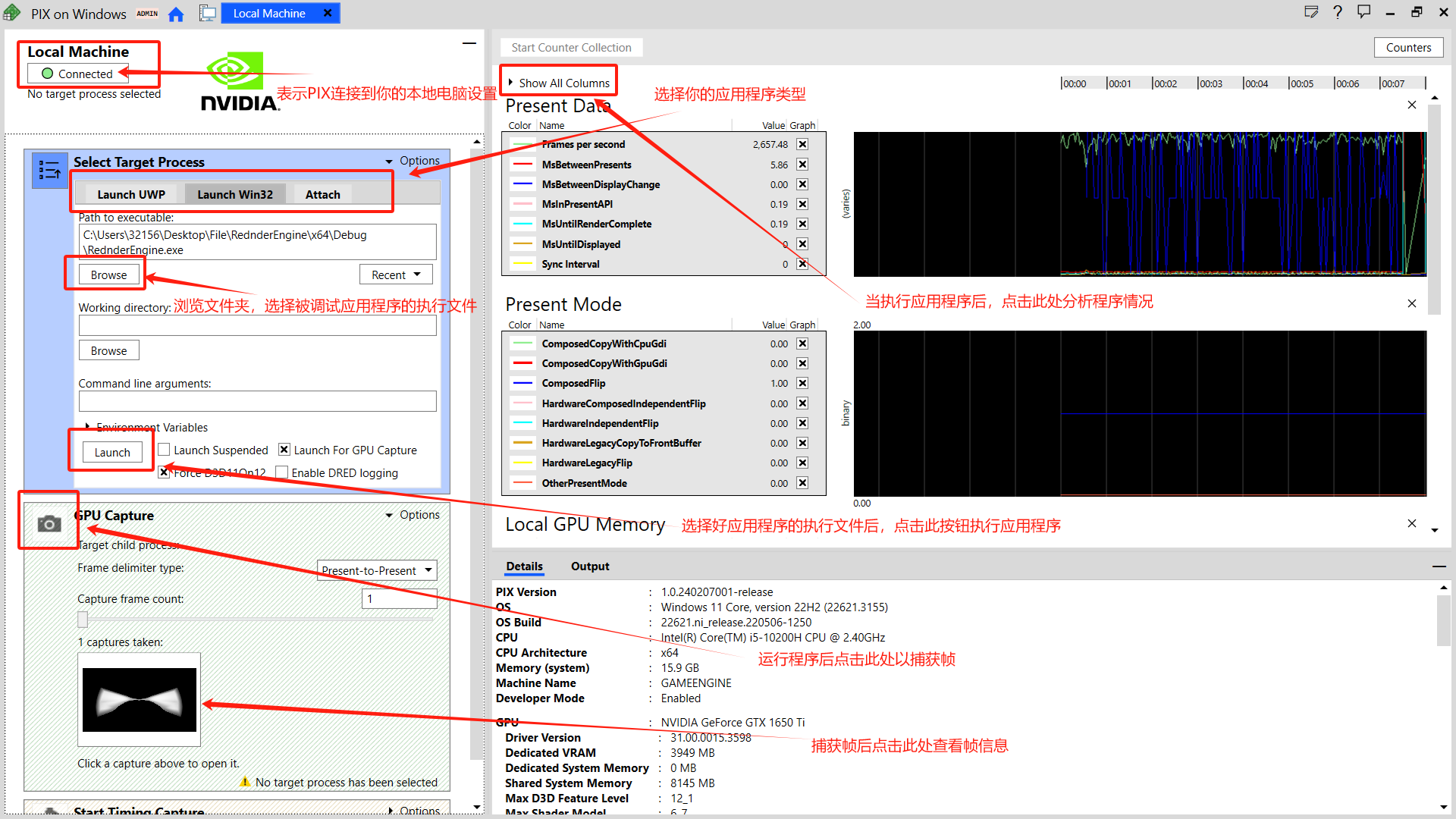

 4. 打开PIX，一些基本操作信息如下图所示：

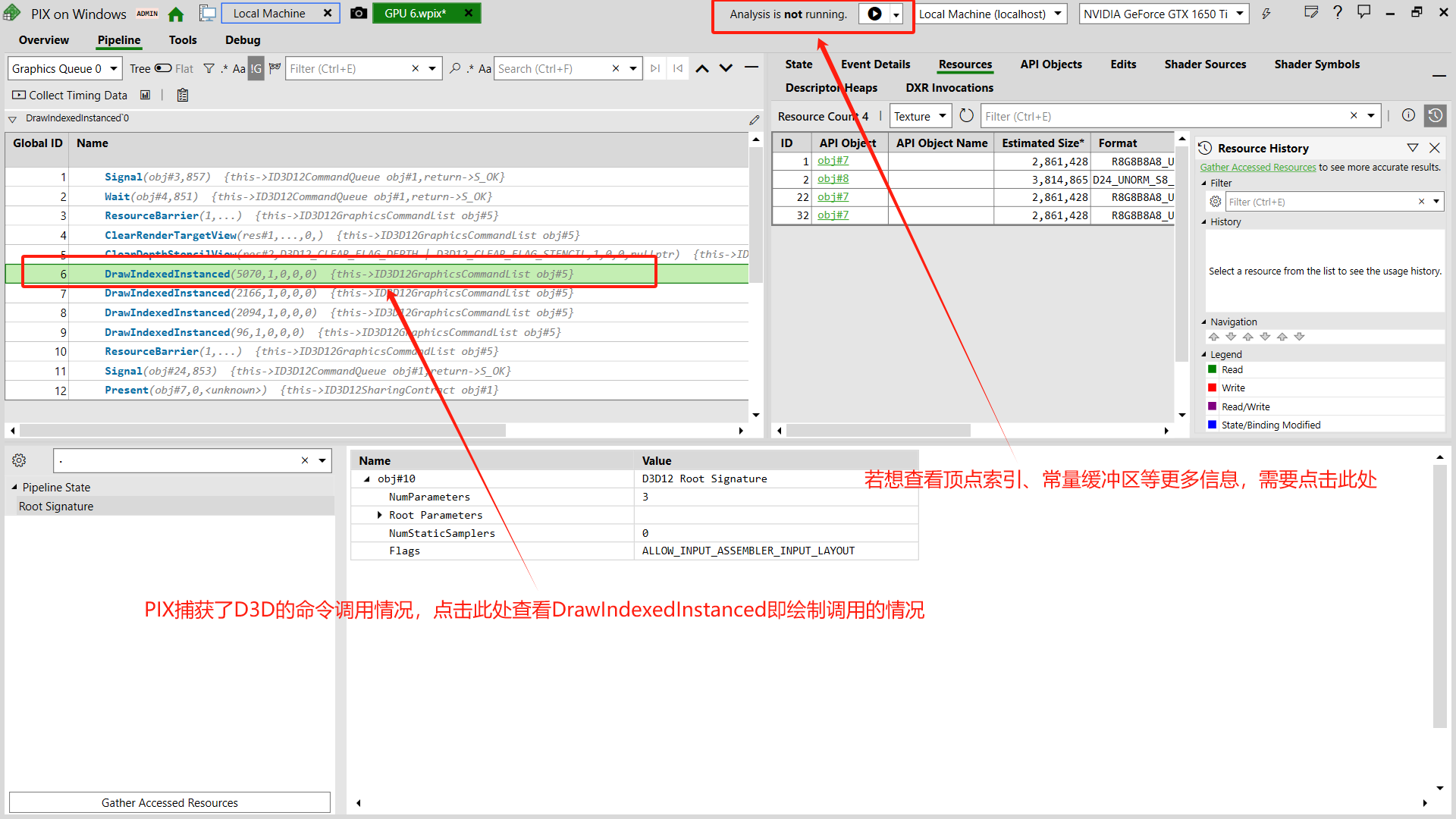

 5. 点击捕获帧的图片后，即可打开新的界面，查看捕获帧的详细信息，如下图所示：

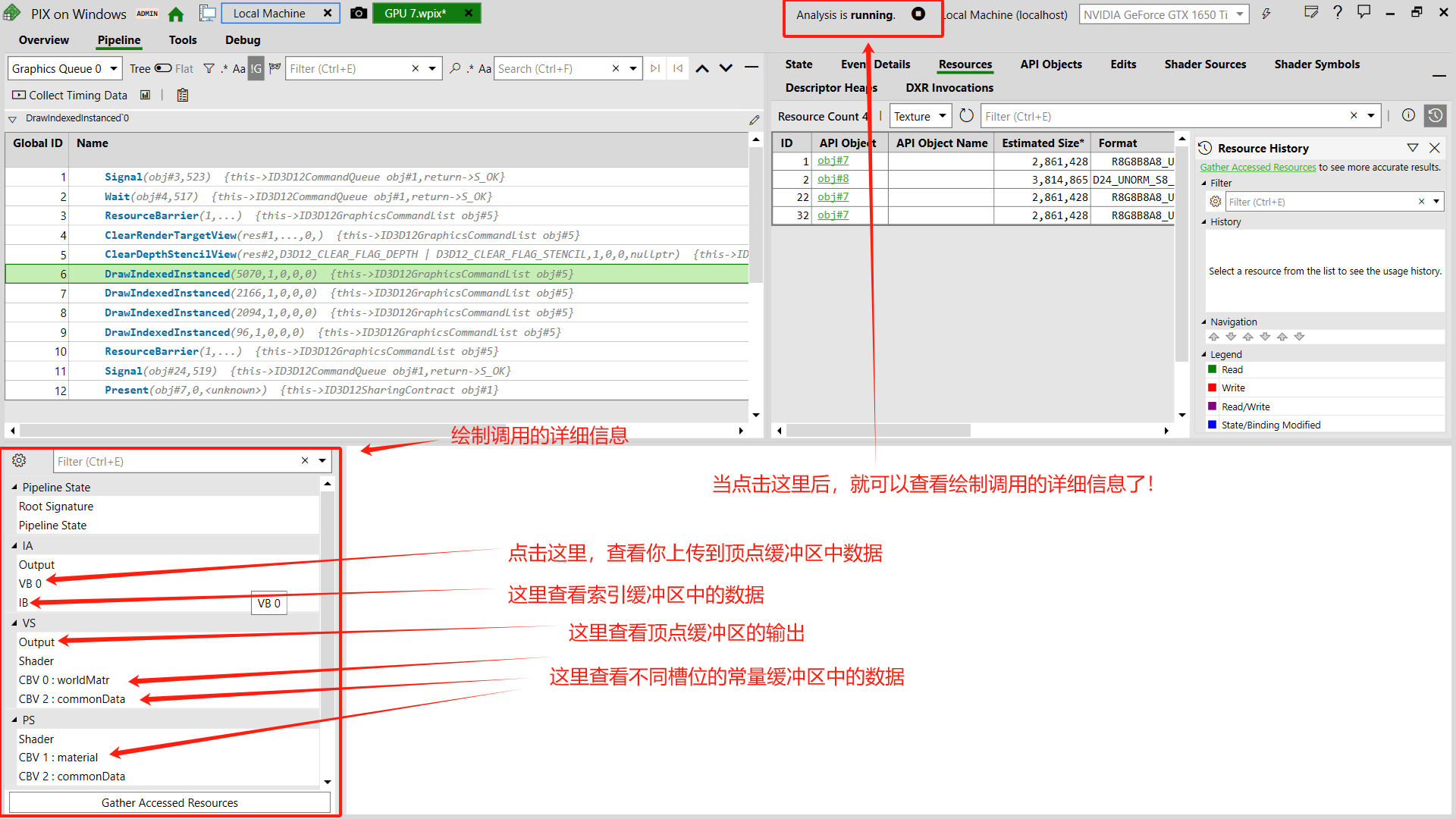

 6. 点击右上角的运行按钮，成功运行后就可以查询更详细的GPU端信息，如下图所示：

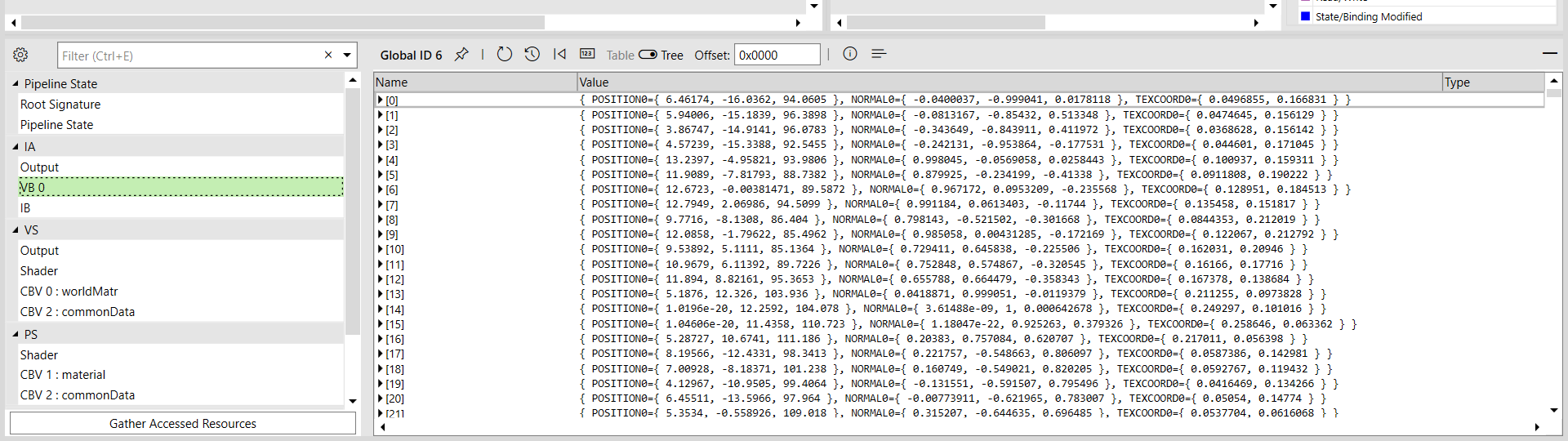

 下面是一个常规顶点缓冲区的示例，如果你的界面中缺少了一些属性，比如你预设了纹理坐标却没有显示，说明你的顶点输入布局可能写错了，可以见检查一下纹理坐标的偏移值是否正确。如果你的界面顶点很少或者都为0，说明你的数据没有上传或者上传错误。后面我会介绍一些自己踩过的坑告诉大家。

 如果顶点缓冲区没有问题，那么可以见检查一下索引缓冲区中的索引数据是否正确，一个常规的索引缓冲区显示情况如下：

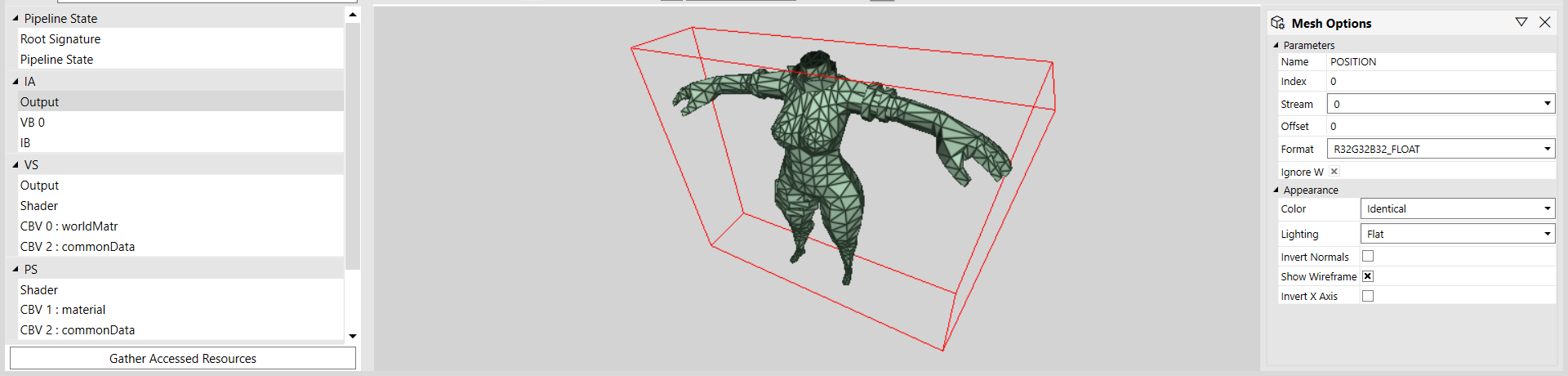

 如果以上二者都正确，那么可以点击CBV检查不同的常量缓冲区中的数据是否正确。如果最后都没问题了，可以点击Output查看渲染输出，我的渲染输出示例如下：

 由于我未处理模型的材质，因此请不要在意其颜色。再这个界面点击鼠标左键拖动鼠标即可围绕渲染物体渲染，点击鼠标右键拖动鼠标即可进行平移，滚动鼠标滚轮可以进行放大和缩小(即沿着摄像机观察方向移动)。
 本人才疏学浅，所以对PIX的介绍到此为止，可参考PIX官方文档和Unity-轻松学会PIX。英文的东西国内很少人翻译，少有的PIX相关博客内容又太过高端，我在此呼吁大家在CG领域学了好东西不妨写一篇通俗的CSDN博客，发布时点个仅粉丝可见权当多交朋友，这样D3D和中国游戏的未来才会更加光明！

二、心得体会

• 渲染效果没有达到预期不一定是GPU端的问题，可能CPU端对D3D应用程序的构建就不到位，比如根签名、命令列表、渲染状态等是否设置正确，这些虽然一般会有调试信息输出提醒错误，但是我们还是要注意。对于小白而言，多看看D3D龙书第四章的源代码，把D3D应用程序初始化烂熟于心。要想绘制自己想要的内容，那就要把第六章的源代码反复阅读，在自己开发程序达不到预期时看看正确的示例代码，想想：有什么是它做到了我还没做到的？带着这样的疑问去看源码，慢慢自己的水平就会提升，慢慢自己的项目也会查漏补缺起来。
• 我之前是通过GAMES101和LearnOpenGL入门图形学的，我的项目也是如LearnOpenGL中使用Assimp库导入模型的。但导入模型并非易事！假设我们定义的顶点类型为Vertex，则Mesh的核心数据就是std::vector< Vertex >，可见不同Mesh的顶点数据是离散的，则模型Model的核心数据就是std::vector< Mesh >。对于D3D而言，我们可以将顶点整合到一块CPU内存中，然后创建缓冲区存储顶点数据，通过vector< T >.data()即可获取vector连续内存的首地址，但这里可能出错，比如以下函数：

void LoadModel(std::vector<Model>& res,std::wstirng modelFilePath)
{
	Model model = Model::LoadModelFromFile(modelFilePath);	// 解析模型文件生成Model对象
	model.BuildVIView();			// 构建模型的顶点和索引描述
	res.push_back(model);			// 将模型压入要返回的模型数组
}

• 上述代码可能导致你在PIX中的顶点缓冲区中看到全是0，因为如果model类中包含VIView类作为成员，而VIView包含void成员指向顶点数据的首地址，以便后续创建GPU缓冲区。则model.BuildVIView()就会将model的mesh的std::vector< Vertex >成员的data()赋值给void。而当res.push_back(model);执行时，如果没有特别处理，则类实例间仅进行简单的值赋值，则返回的res中的最后一个模型的void*指针是无效的，因为其值来源于局部变量model，而函数结束后model被释放。因此对于指针、vecctor，尤其是怎样将Model、Mesh对象存入vector，是很值得思考的问题，是先构建一个临时的Model？临时的变量只不过是数据传递的中间者而已，因此要头脑清晰的对很多问题进行思考分析才行。
• 本人学疏才浅也无法帮大家解决问题，但有兴趣的可以加入QQ: DirectX交流群，一起学习和发展！
