dht11温湿度传感器特点及使用介绍

前言

本文着重介绍dht11温湿度传感器(一款有已校准数字信号输出的温湿度传感器)的原理、功能及使用方法

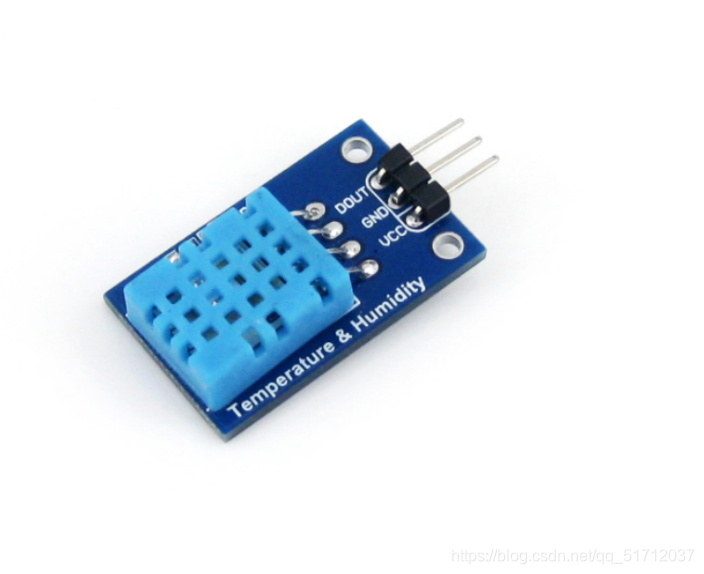

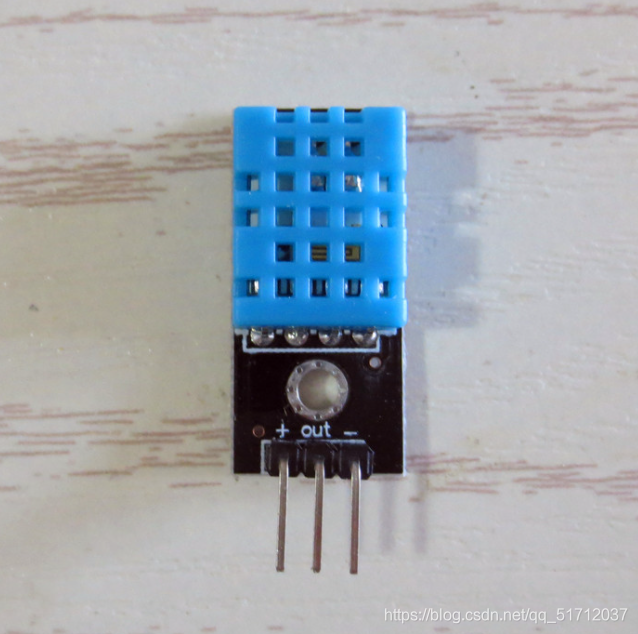

一、dht11温湿度传感器外观

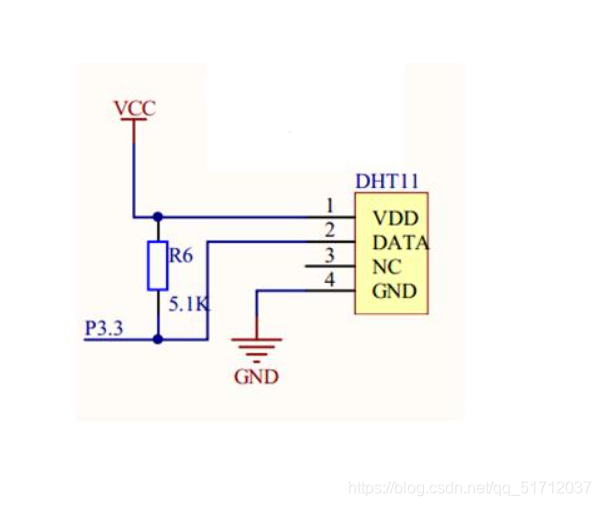

二、原理图

如下图所示，dht11原理图：

三、相关参数讲解

1.引脚

4根引脚，名称与功能如下;
vdd 供电 3－5.5VDC
GND 接地，电源负极
DATA 串行数据，单总线
NC 空脚

2.温湿度测量范围

温度范围为： 测量范围为-20~+60℃, 精度±2℃

湿度范围为：测量范围为5~95%RH, 精度为±5%RH

3.通讯方式（单总线数字信号）

单总线主机或从机设备通过一个漏极开路或三态端口连接至该数据线，这样允许设备在不发送数据时释放数据总线，以允许设备在不发送数据时能够释放总线，而让其他设备使用总线，其内部等效电路

4.优点

• 响应快
• 功耗低
• 抗干扰能力强
• 性价比极高

5.产品特性（根据官方参考资料）

• 会受到化学蒸汽的干扰，化学物质在感应层中的扩散可能导致测量值漂移和灵敏度下降。高浓度的化学污染会导致传感器感应层的彻底损坏
• 长时间暴露在太阳光下或强烈的紫外线辐射中，会使性能降低
• 在安装时应尽可能将传感器远离电子元件，并安装在热源下方，同时保持外壳的良好通风
  恢复处理：
  • 置于极限工作条件下或化学蒸汽中的传感器，通过如下处理程序，可使其恢复到校准时的状态。在45℃和<10%RH的湿度条件下保持2小时（烘干）；随后在20-30℃和>70%RH的湿度条件下保持5小时以上

四、适用场所范围

适用的环境：温度：10~40℃ 湿度：60%RH以下
暖通空调、 测试和检测设备、数据记录器以及家庭测温、空调等设备上都是可以胜任的
环境要求：不要长时间放在酸性或氧化气体，例如二氧化硫，盐酸中或者盐雾环境条件下，因此此传感器在工业的要求中比较局限

总结

对于dht11温度传感器本篇文章以实用和易懂为主，如果详细了解还是推荐看其中文手册
后续还会更新自己其它了解或者使用过的传感器的相关知识。
