CH9350L键盘转串口IC，实现按下对应键盘按键输出对应的串口值

具体应用电路见下图。

电路设计均采用的是立创EDA设计，已在立创开源平台开源该项目。见链接：

键盘转串口模块 - 嘉立创EDA开源硬件平台

数据手册见下面的百度网盘：

链接：https://pan.baidu.com/s/1r5C8RVoCe7bKst1fyaMe8A?pwd=4wru
提取码：4wru

一、分析电路

1、电源输入

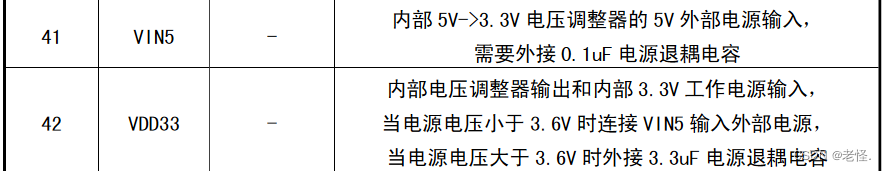

        这里选择的是5V供电，根据数据手册的要求，输入电压大于3.6V时VDD33需要外接3.3uF的电容；

VIN5这个引脚需要外接0.1uF的电容，即100nF。

2、状态指示灯

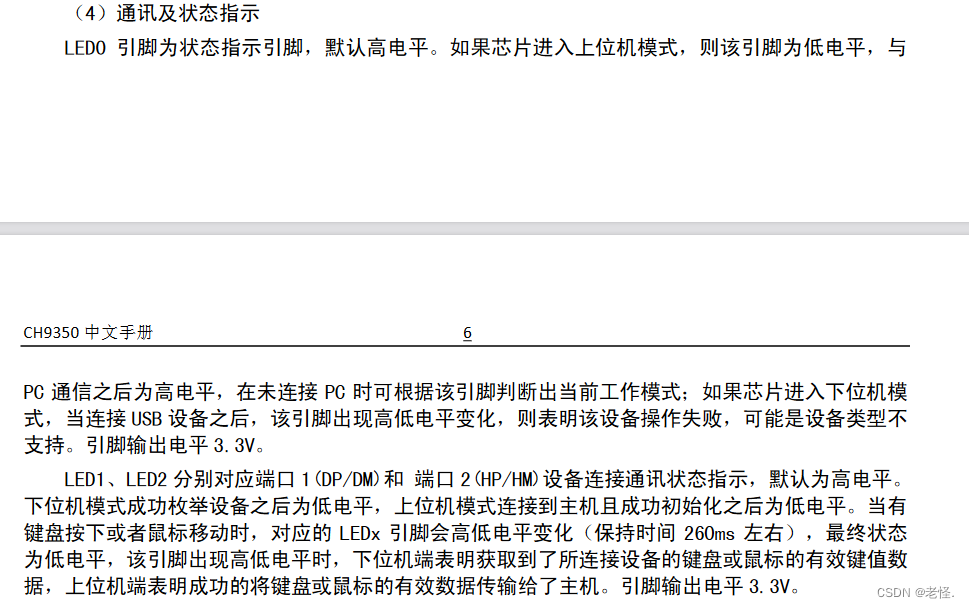

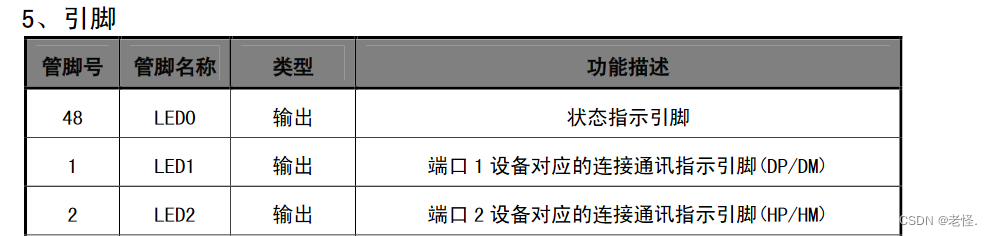

        根据数据手册上的说明，LED0为状态指示灯，LED1为SUB接口的连接通讯指示灯。

这里因为只使用了一个端口，即USB6接入的DM、DP；故只接了LED1指示灯。



 3、工作模式选择

        模式通过CH9050L的SEL引脚，进行设置，这里选择使用下位机模式，所以对应原理图部分的那个0R的电阻，不接就好。

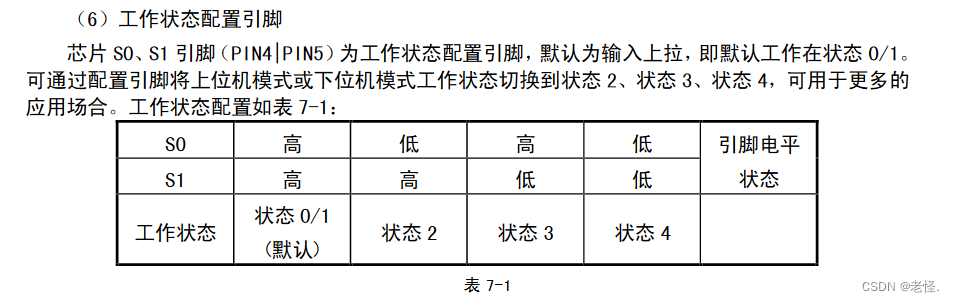

        通过S0、S1引脚进行模式状态的选择，电路里的设计是为了方便外部通过短接帽短接3.3V和GND，实现对状态的选择。如果是想工作在状态0或者状态1，则不需要进行任何动作，将引脚浮空即可。因为其内部已经上拉，当然你想外部再接一个上拉电阻也行。



 4、波特率选择

 这里选择的波特率是115200，其内部引脚内部已经上拉，所以直接浮空引脚啥也不接。

二、应用

我需要实现的是键盘按下对应的键然后串口输出对应的值。

对应的模式为：下位机模式状态2

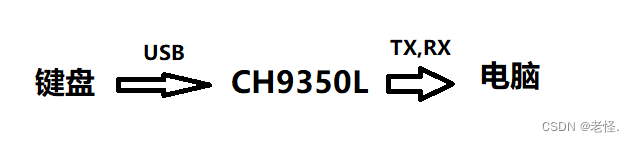

调试时的对应接线图

注意！！

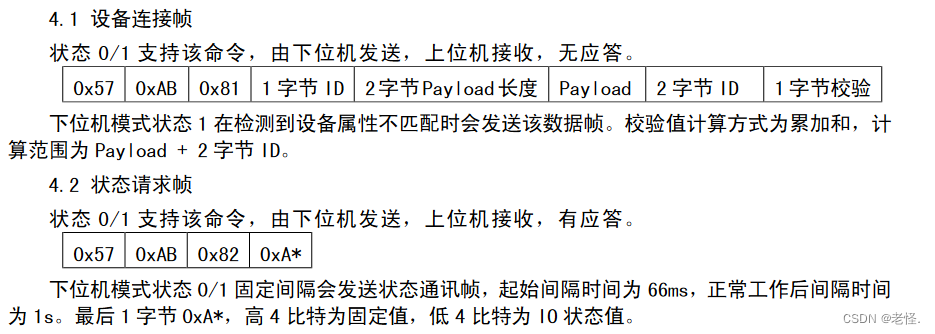

当工作在下位机模式的状态0或者状态1时，接入电脑后，CH9350L将会一直发送状态连接帧，直到接收到电脑端发送过来的特定数据帧（发送的时候要快，最好一上电就发送），才会结束发送状态连接帧，然后开始正常工作。这个状态非常麻烦，所以我选择使用状态2。状态2接入之后就可以直接用了，不用再发送特定数据帧。

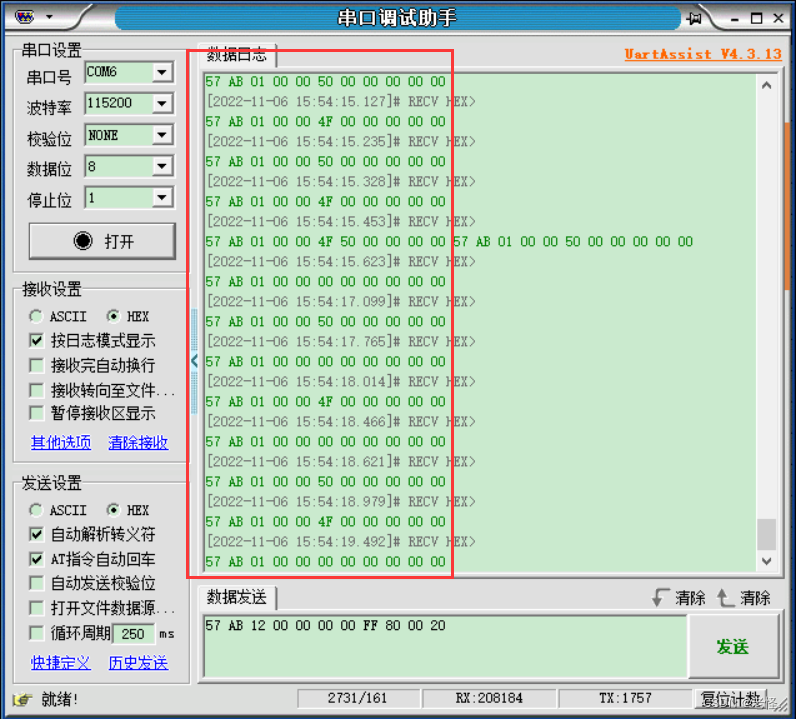

使用下位机模式的状态2，按下键盘按键时，电脑接收到的数据：

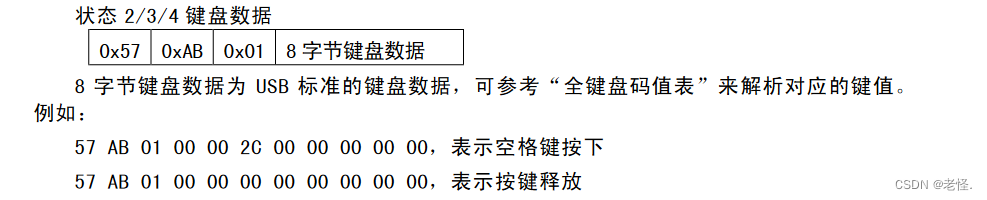

具体什么意思见下图：

 所以当接入单片机时，只需要解析第6位数据（上图的 2C）就好。
