金属学复习【5】--- 金属及合金的塑性变形与再结晶

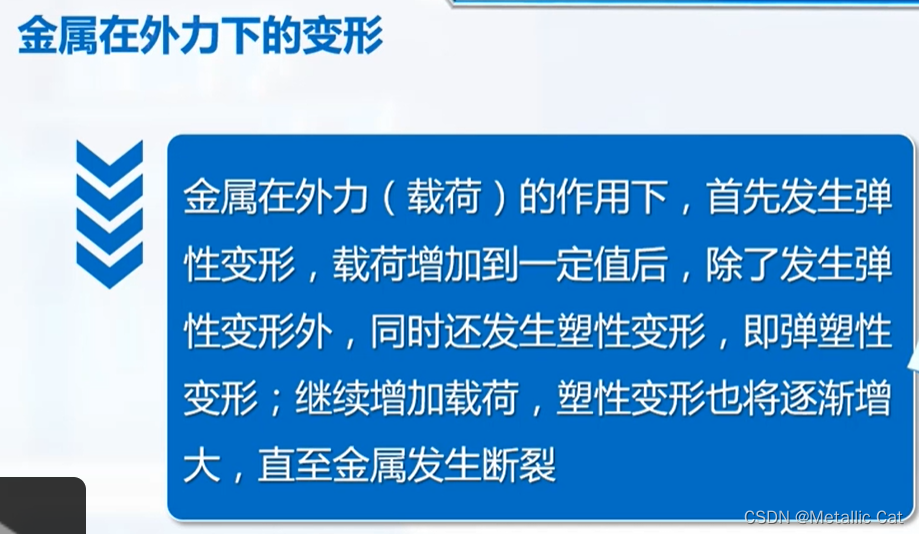

第一部分 --- 金属在外力下的变形





被遮住的那个是抗拉强度，即最大载荷点

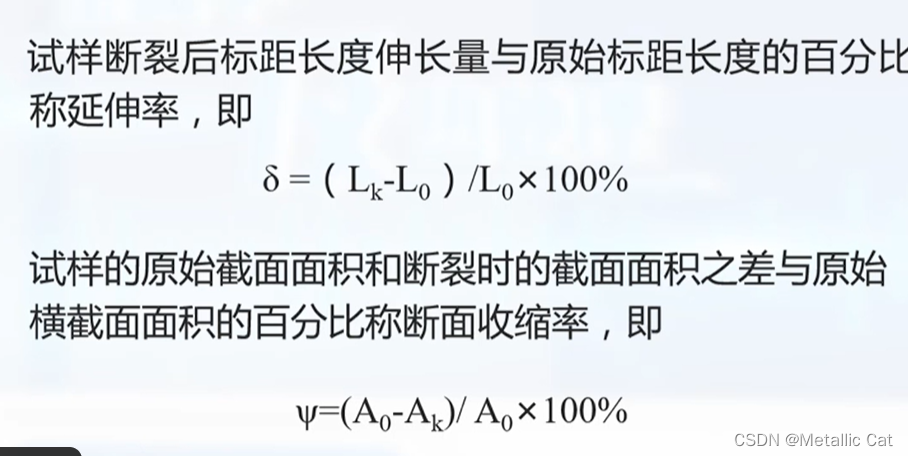

抗拉强度的左边部分是均匀断裂伸长率，右边，即抗拉强度到断裂点这一部分是非均匀断裂伸长率

拉强度到断裂点这一块会发生颈缩现象

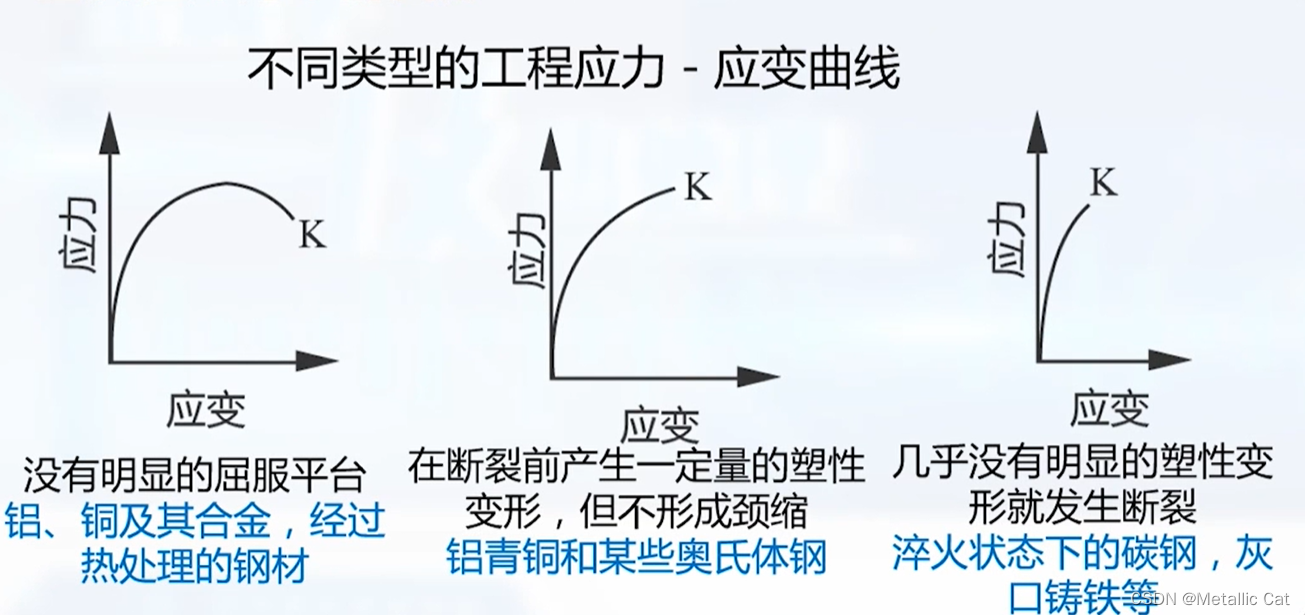

第一种是到断裂点断裂，有颈缩现象

第二种是直接在最大载荷点处断裂，无颈缩现象

第三种是在弹性变形之后仅发生少量的塑性变形就发生断裂

---

第二部分 --- 多晶体的塑性变形

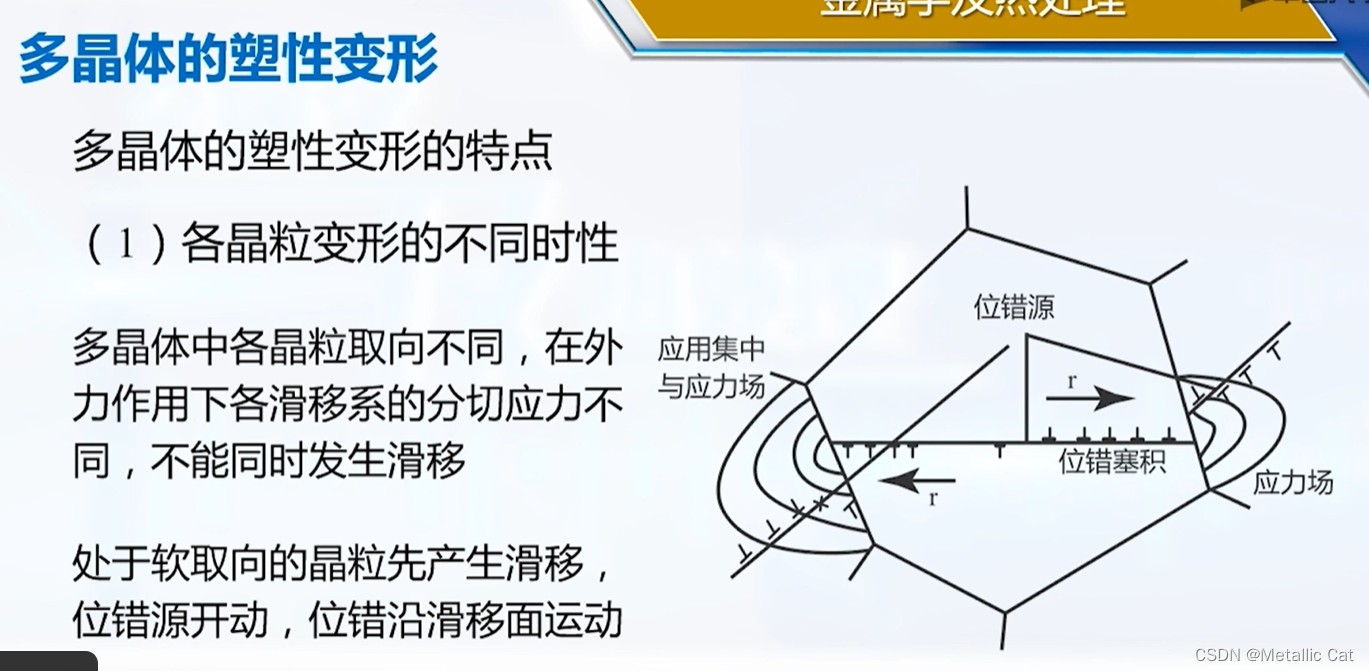

 晶界是位错发射的障碍，于是在临近晶界的位置发生了明显的位错塞积，而位错塞积会在晶粒内部和晶界附近产生明显的应力场，当应力场积累到一定程度之后就会激发相邻晶粒内部进一步开始滑移

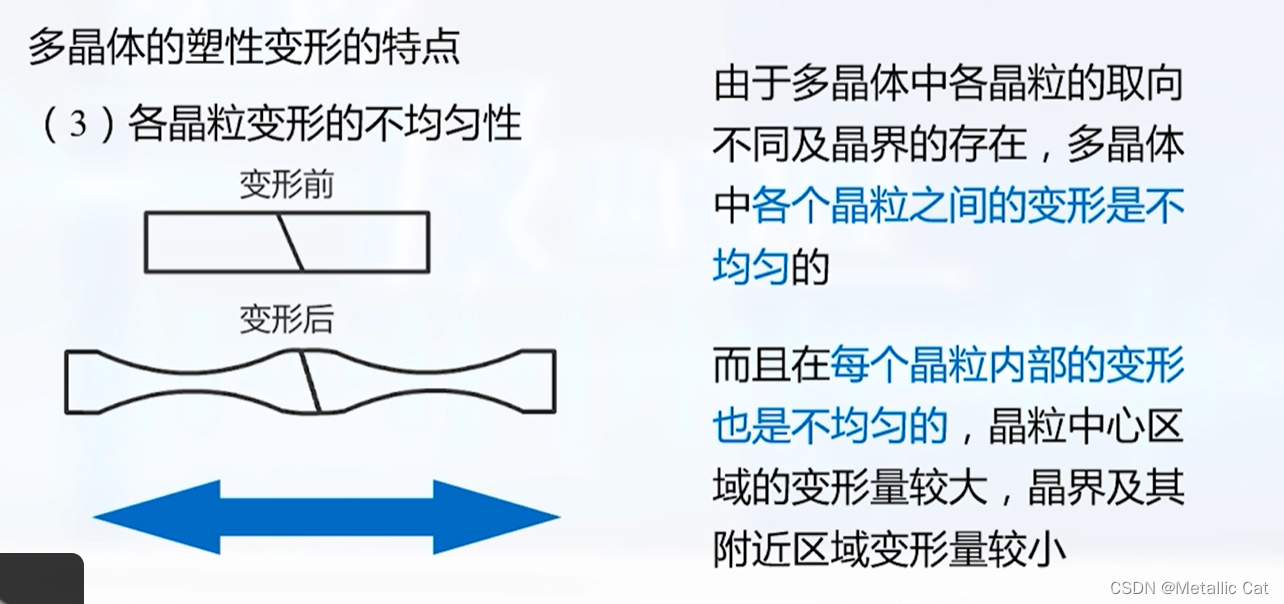

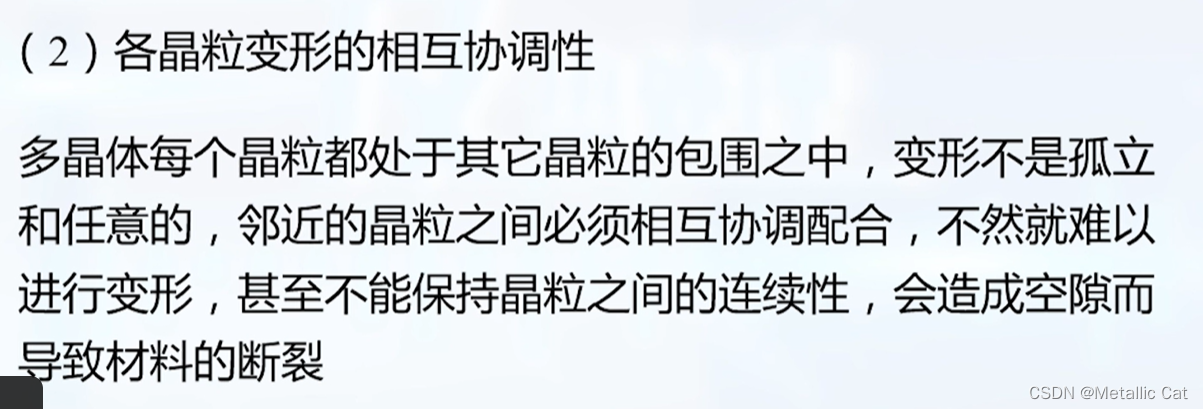

晶粒这样一个接一个的发生位错的现象就是多晶体变形的不同时性

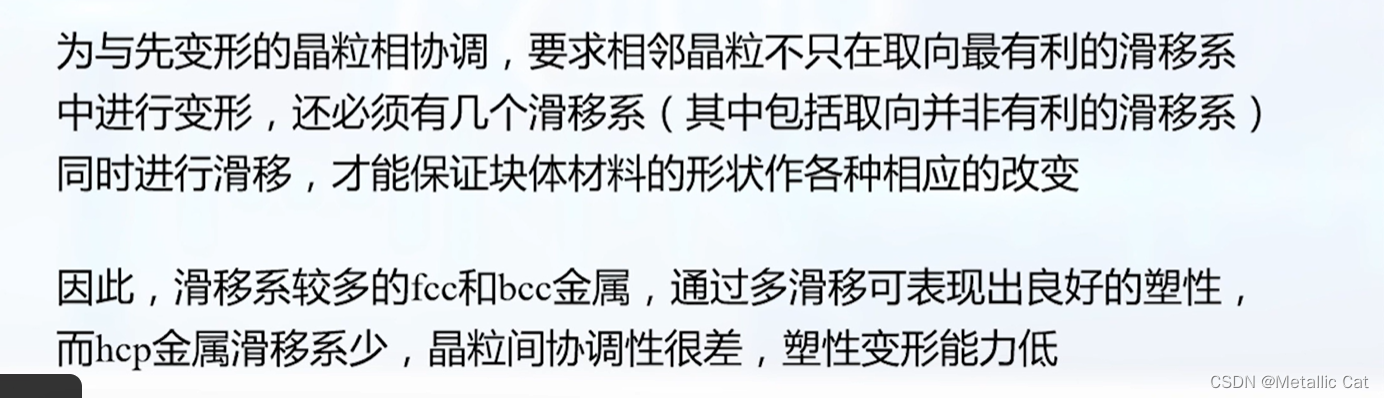

 hcp结构是六方密堆积

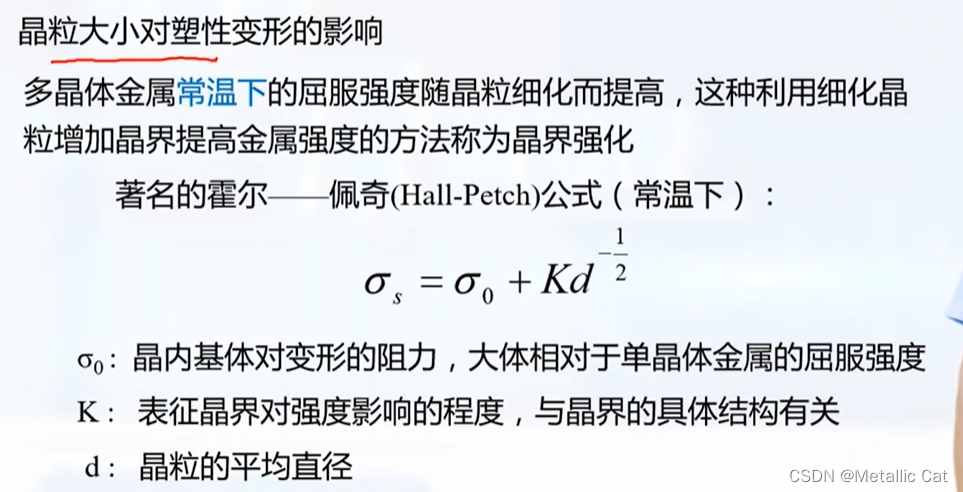

 即称为晶界强化也称为细晶强化 --- 广泛提高晶体的强度和塑性

---

第三部分 --- 塑性变形对金属组织，结构及性能的影响

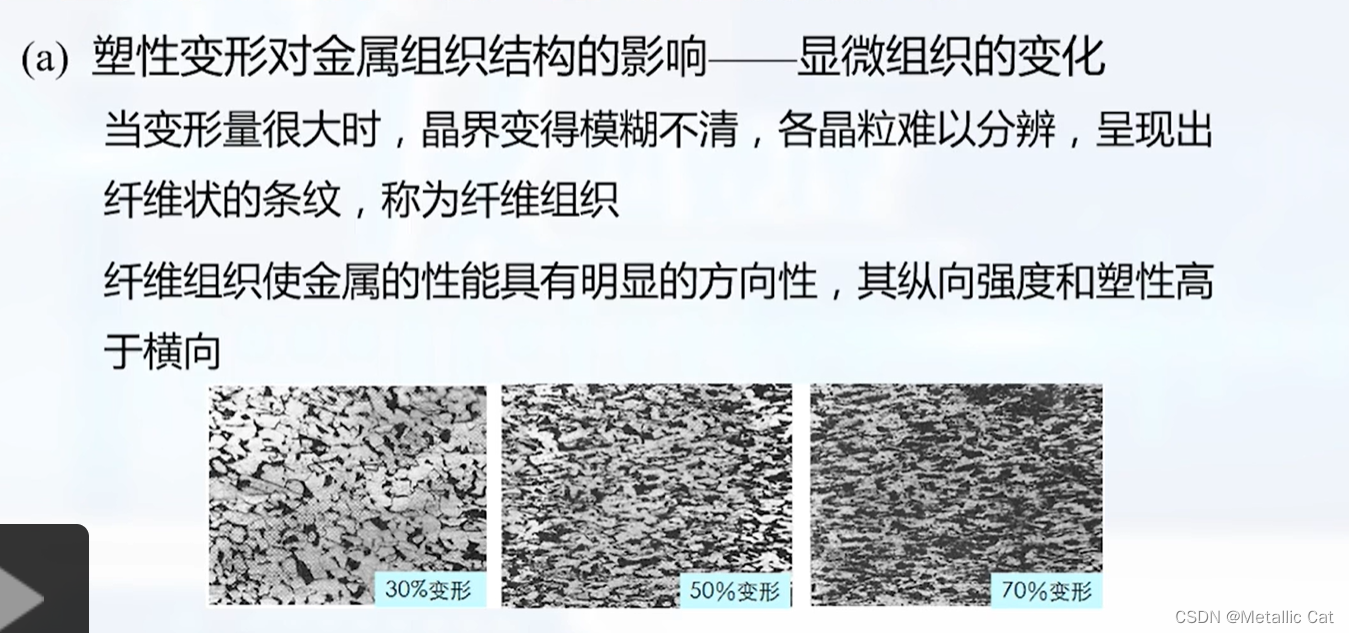

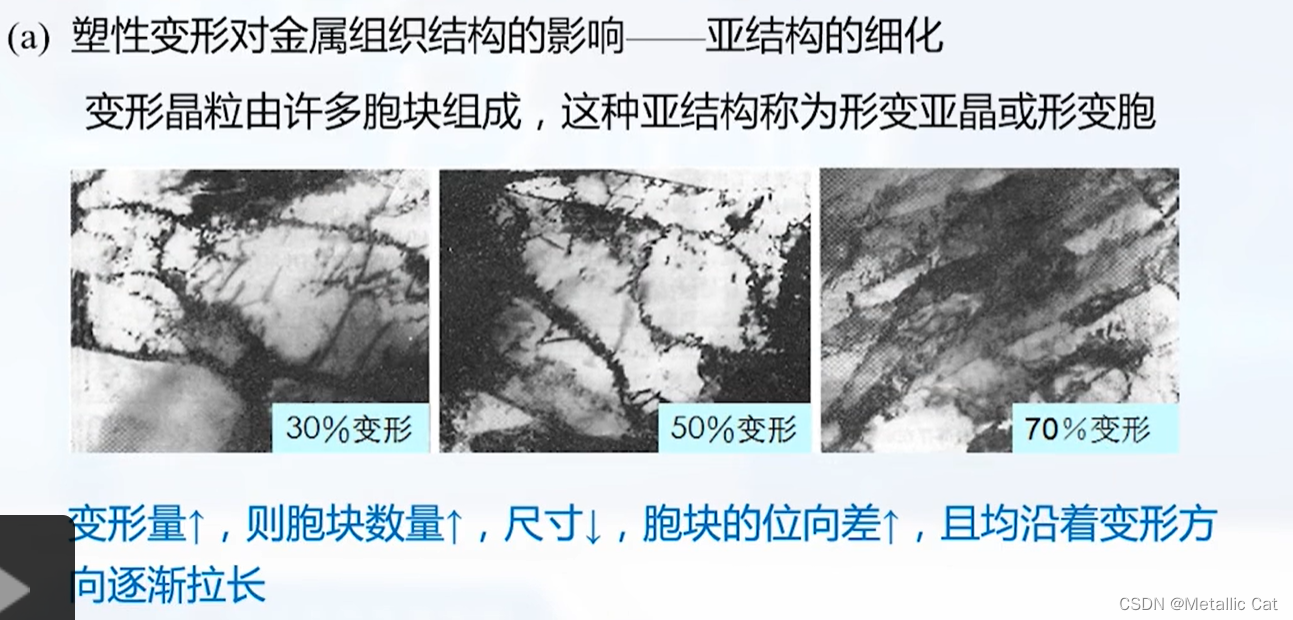

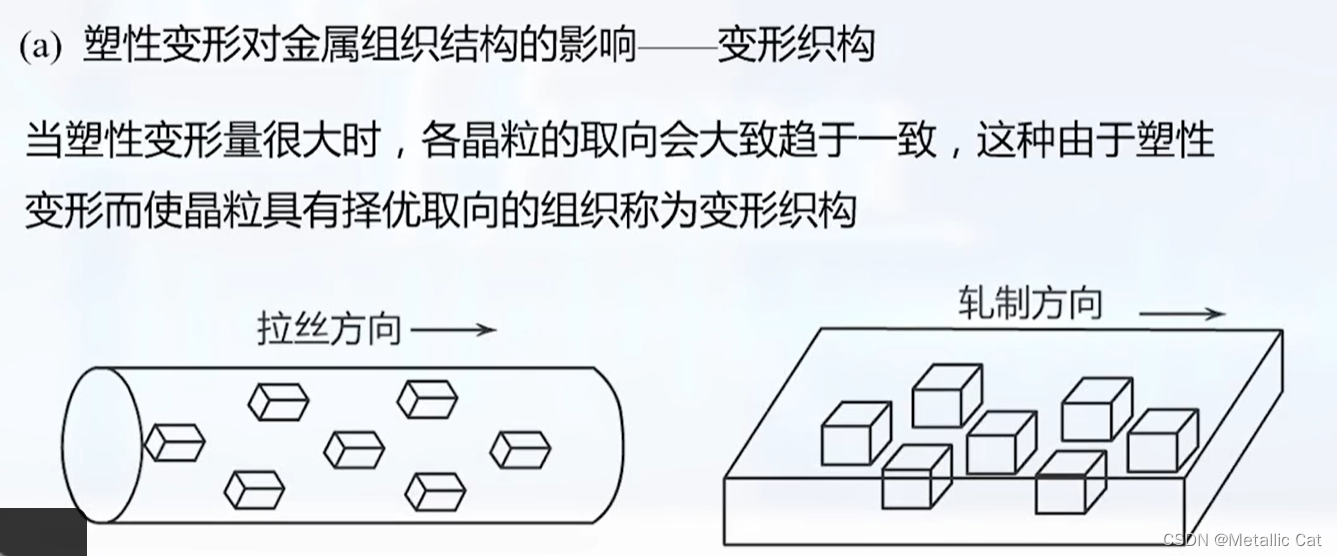

 塑性变形时，金属的组织沿变形方向被拉长

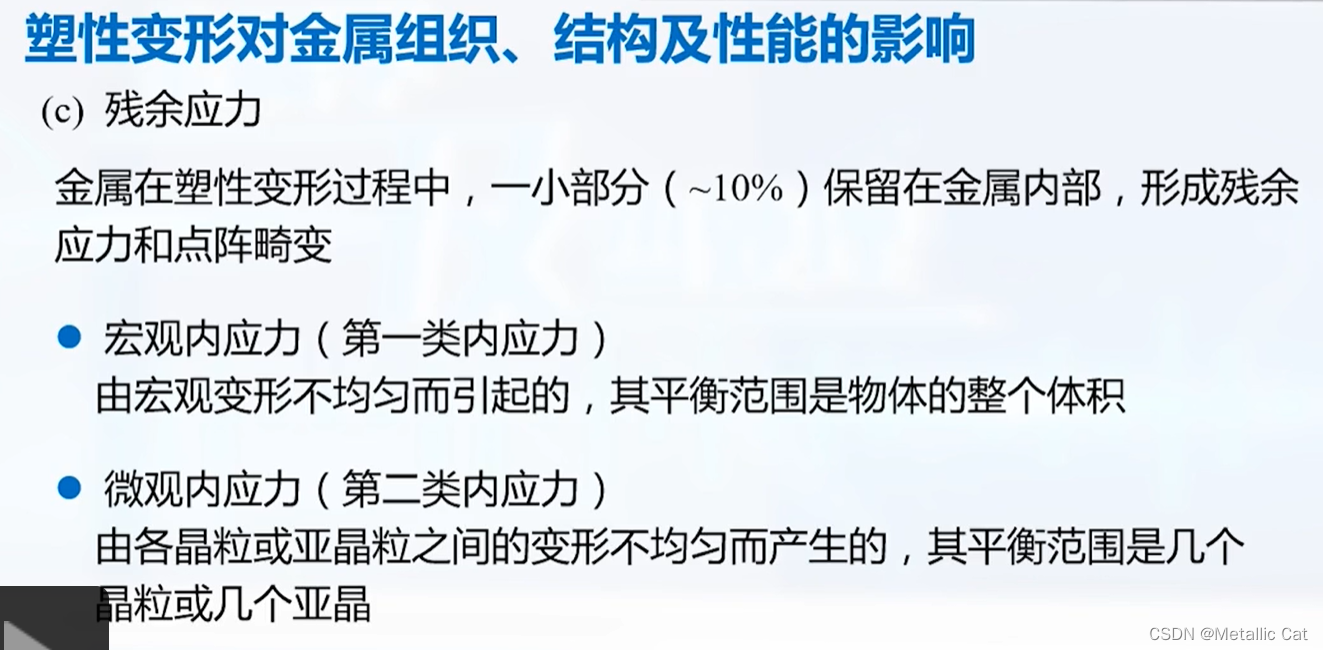

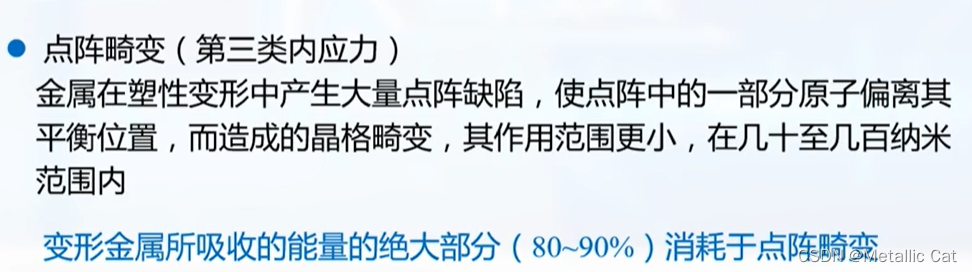

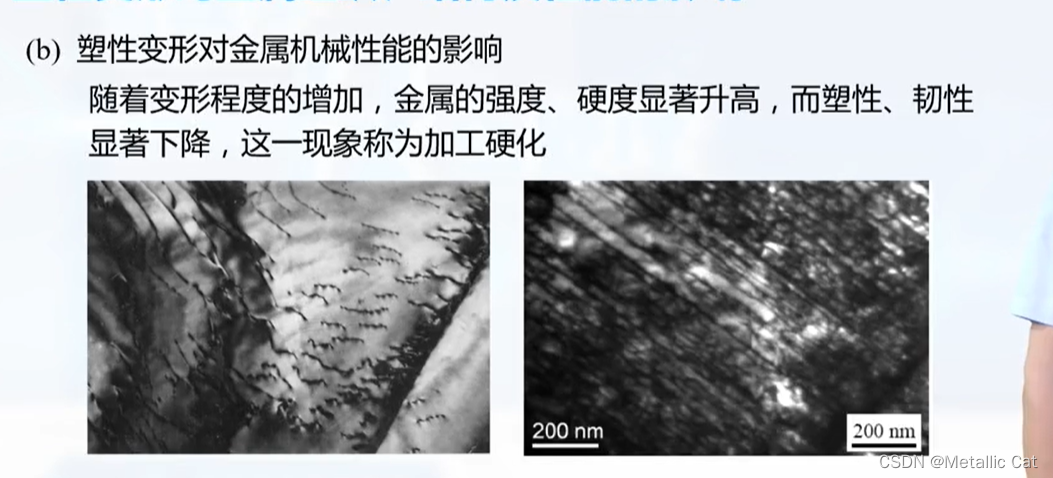

 （~10%） ---  这个指的是能量

---

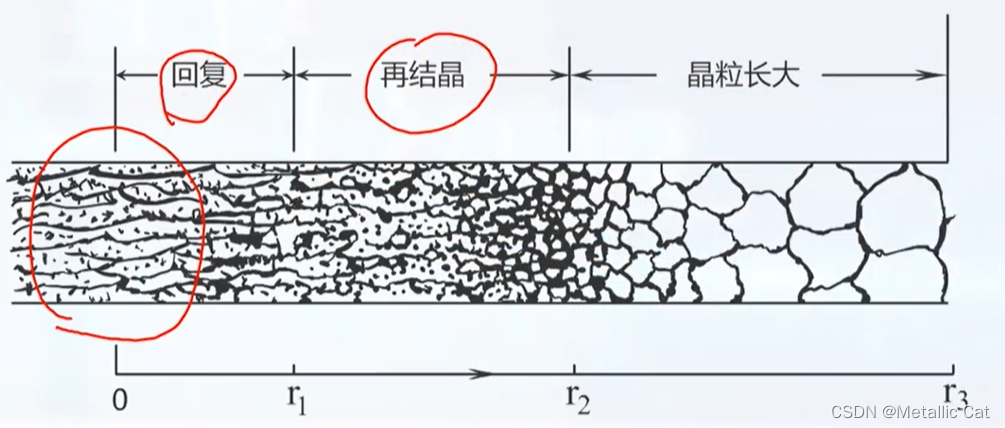

第四部分 --- 金属塑性变形后的回复

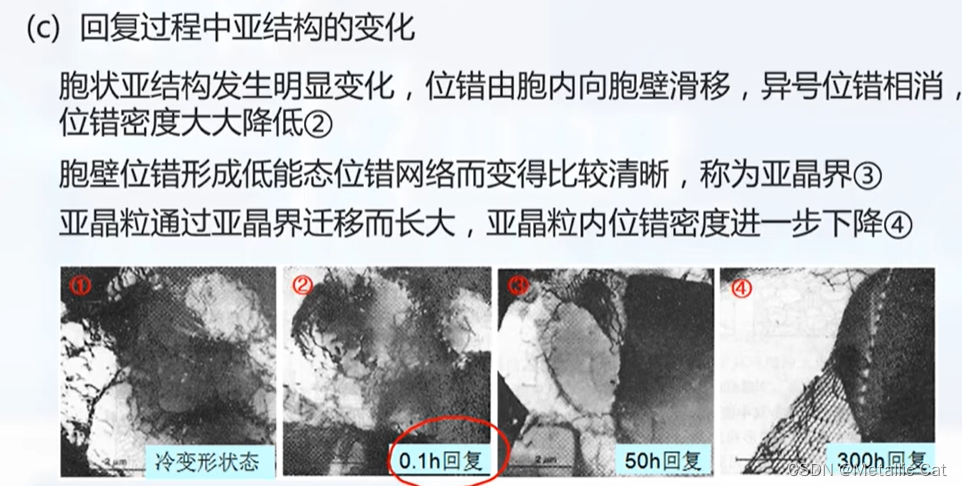

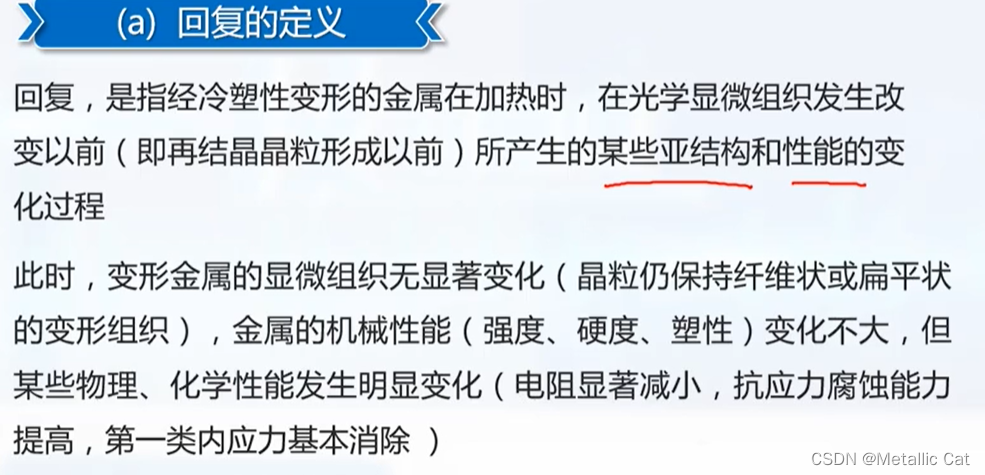

 塑性变形带来的能量有一部分储存于金属内部，这一部分能量被称为储存能

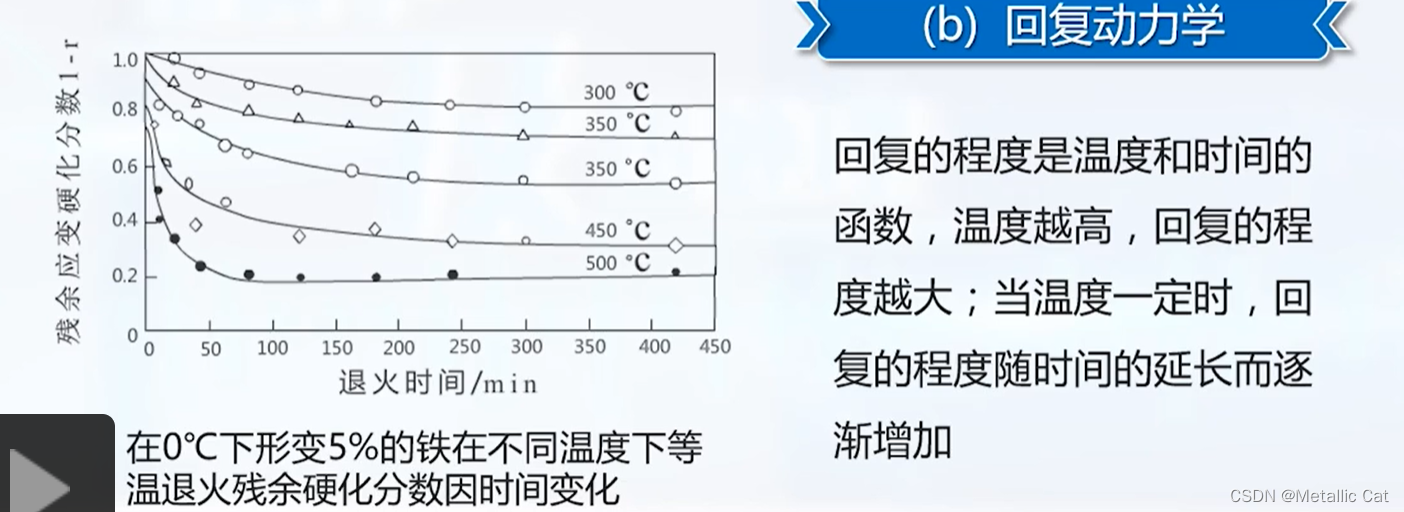

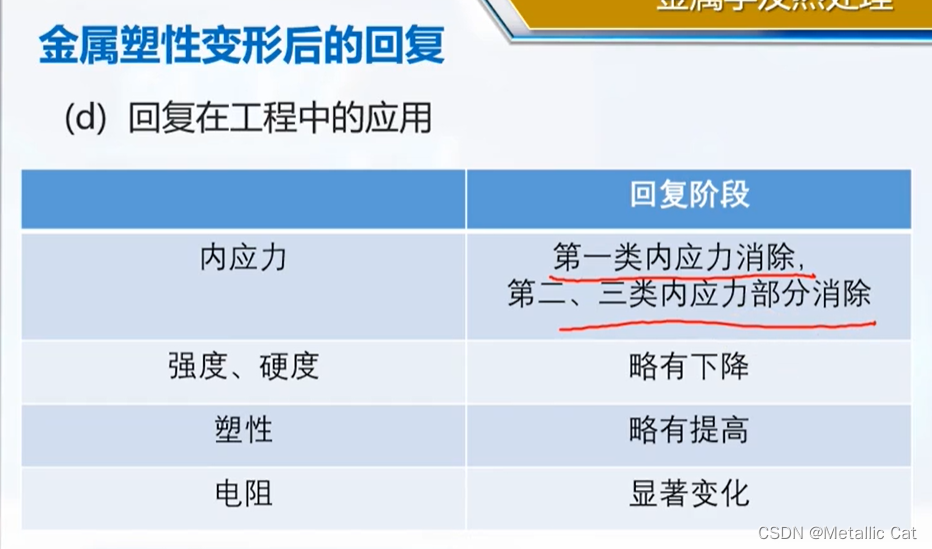

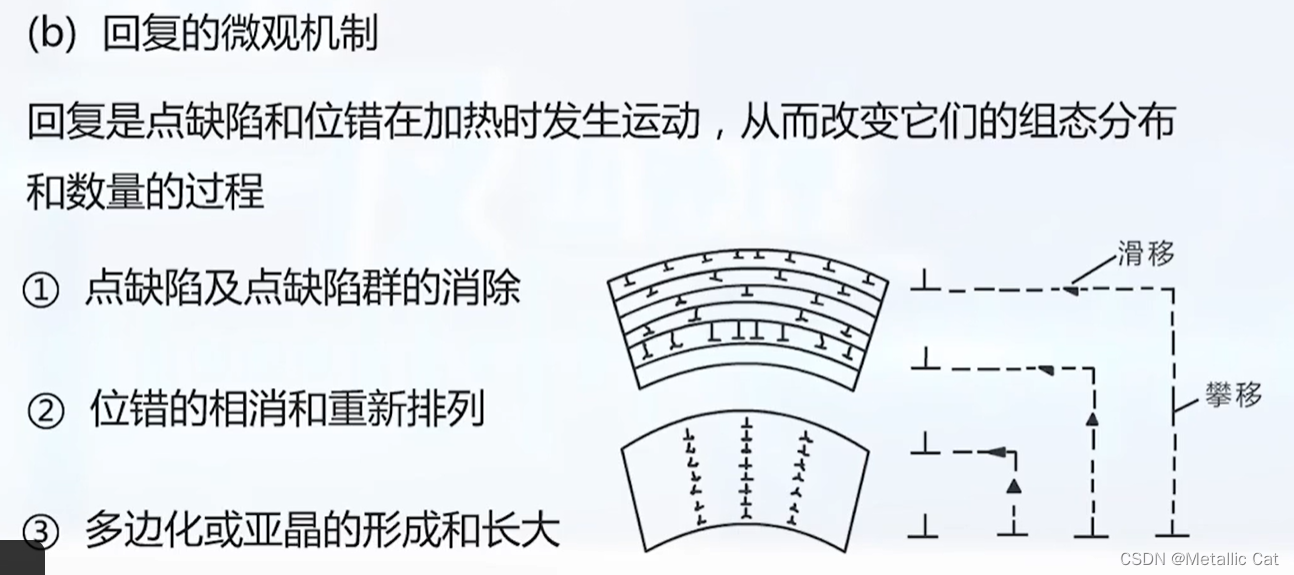

由于回复具有以上的应用，所以我们经常讲回复应用于去应力退火

---

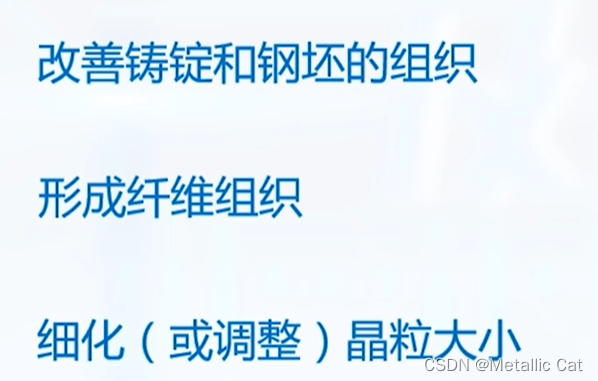

第五部分 ---  金属的热加工

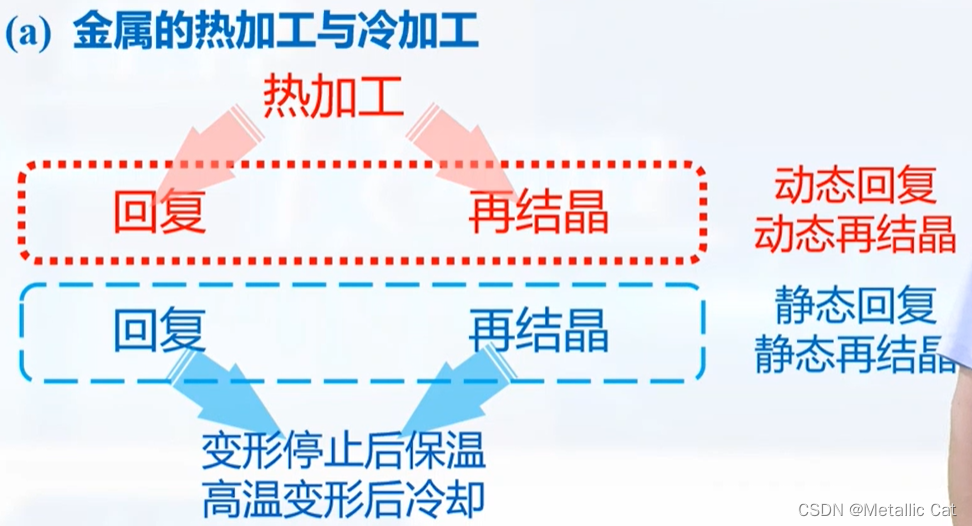

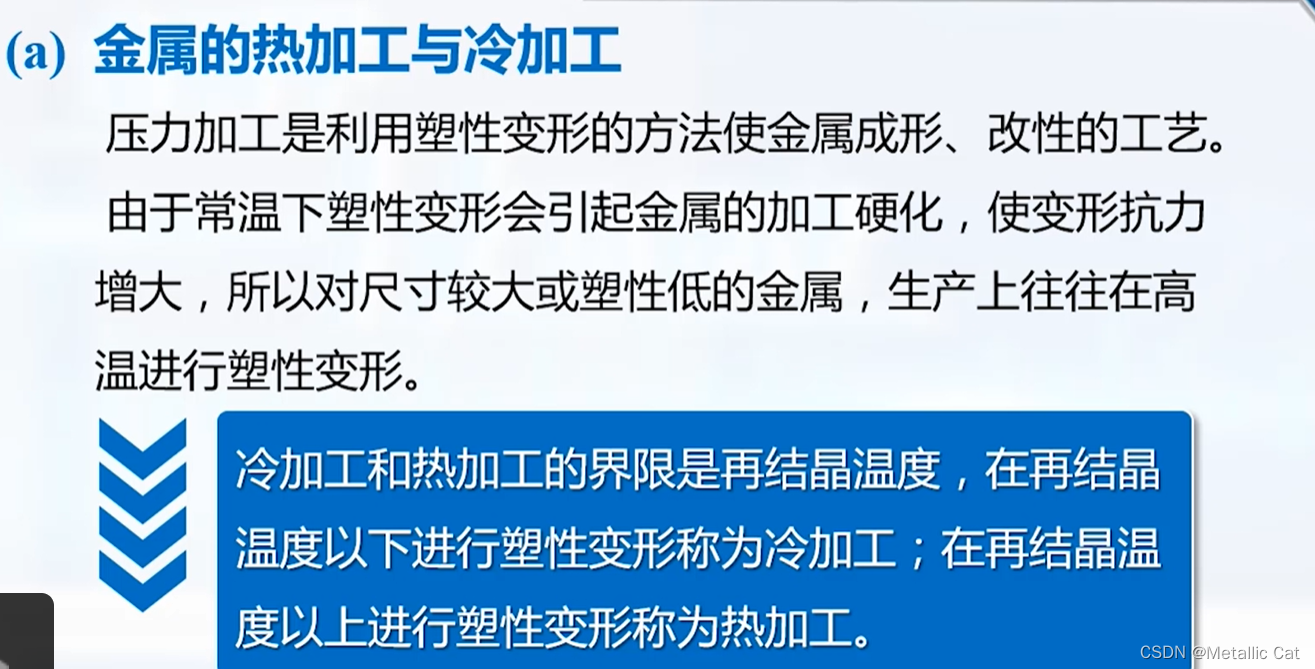

 回复与再结晶一起进行称为动态回复，动态再结晶，分开进行称为静态回复，静态再结晶



上图中左边是塑性变形时形成的纤维组织，而右边则是热加工下形成的纤维组织，右边那个具有更好的受力性能

热加工的坏处：

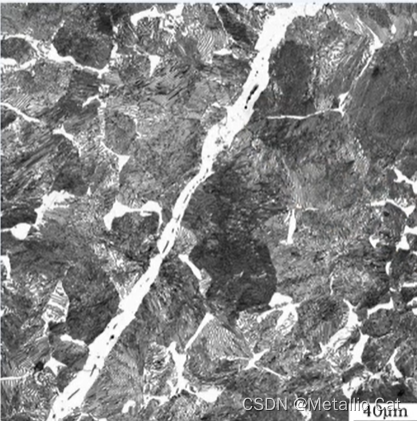

复相合金的热加工如果没有处理好的话就会导致复相合金中出现带状组织，如上图，这种组织是不好的，是我们要避免出现的
