脉冲信号转换电平切换信号(1位加法器)电路设计与实现

脉冲信号转换电平切换信号(1位加法器)电路设计与实现

1. 引言

在数字电路设计中,将边沿信号(例如脉冲触发信号)转换为稳定的电平信号是一项基础而重要的任务。本设计基于 JK 触发器(74LS76),实现了边沿检测到电平转换的功能,同时可以扩展用于1位加法器的设计中。


2. 设计思路

核心功能

  • 通过 反相器(74LS14) 整形输入信号,去除抖动,提升信号质量。
  • 利用 JK 触发器 在时钟边沿触发下,将输入脉冲信号转化为稳定的高低电平输出。

关键设计点

  1. 利用反相器实现信号整形和边沿检测。
  2. 使用 JK 触发器的边沿触发特性,配合逻辑设置(J 和 K 均为高电平),将触发器用作翻转器。
  3. 电平状态保持,直到下一次触发信号到来。

3. 电路实现

3.1 电路原理图

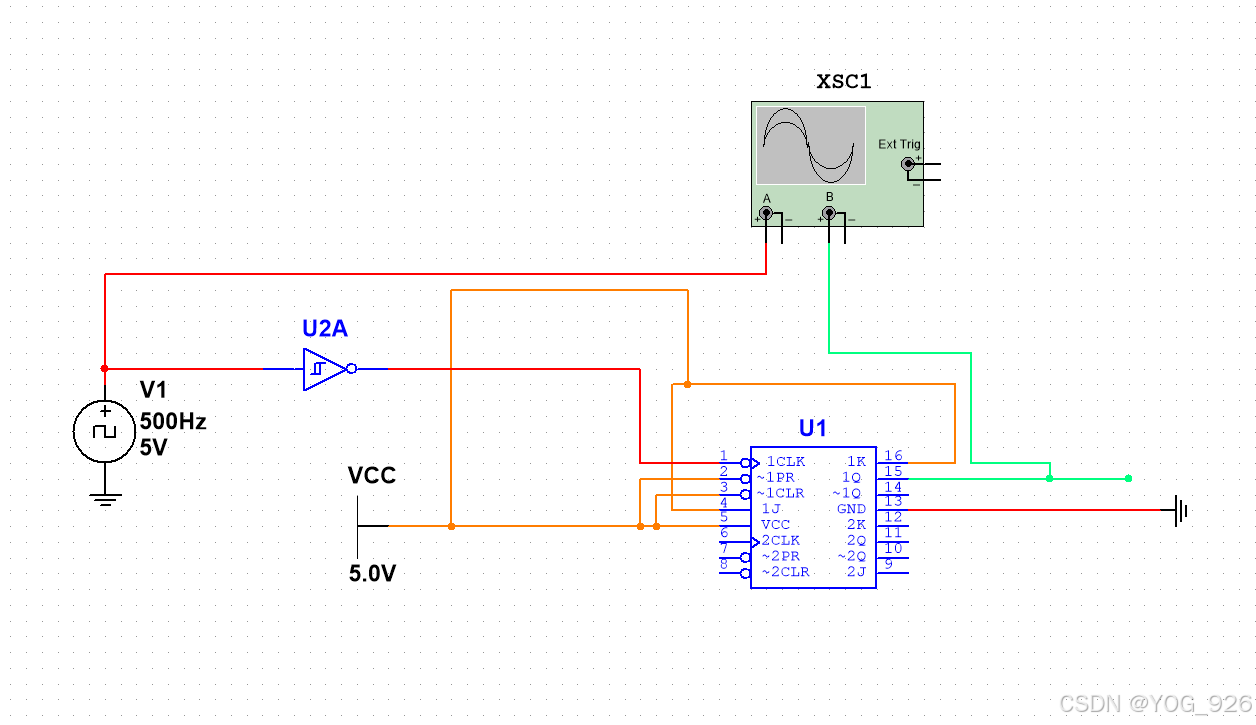

以下为本次设计的电路原理图:

  • 上升沿切换触发

在这里插入图片描述
