数字电路与逻辑设计：组合逻辑电路分析（Multisim)

一、 实验目的

1、 掌握组合逻辑电路的分析方法。
2、 熟悉译码器74LS138和数据选择器74LS151的逻辑功能
3、 能用74LS138和74LS151进行组合逻辑设计。

二、 实验仪器与器件

1、 计算机
2、 仿真软件Multisim 2001

三、 实验内容及步骤

1、 组合逻辑电路的分析

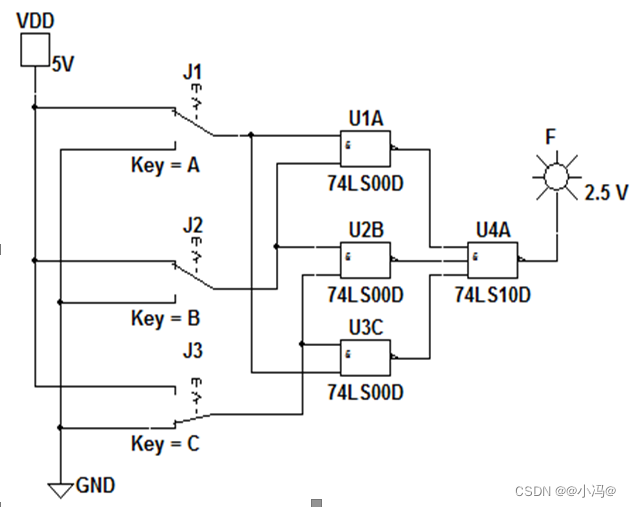

图3.1.1 组合逻辑电路图

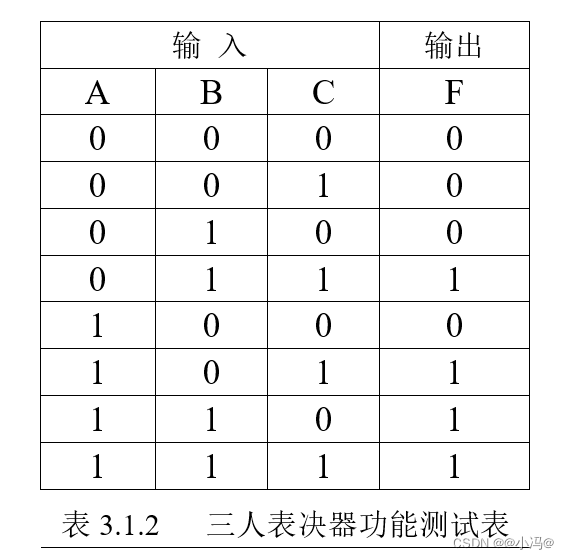

①启动仿真开关，改变三个开关的位置，将测试结果记录于表3.1中。
②关闭仿真开关，在设计窗口中添加逻辑转换仪XLC1，按照图3.2所示连接电路的输入和输出，双击逻辑转换仪打开转换界面，单击“电路→真值表”转换按钮

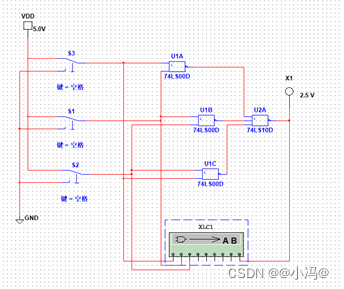

，得到该电路的真值表，与步骤②的测试结果进行对比。图3.1.3 组合逻辑实验图

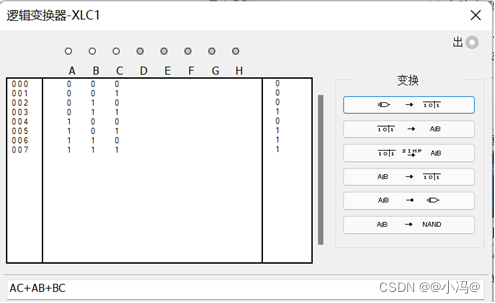

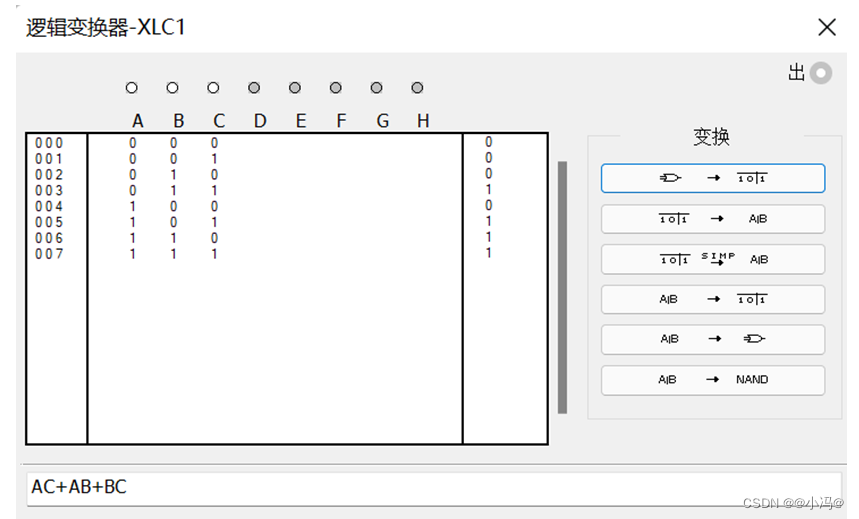

图3.1.4 逻辑转换仪显示

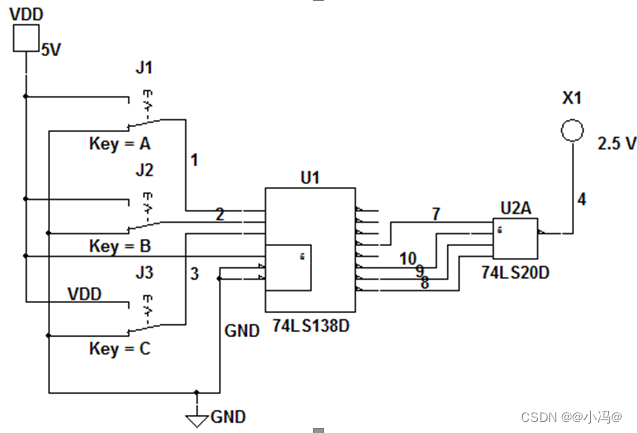

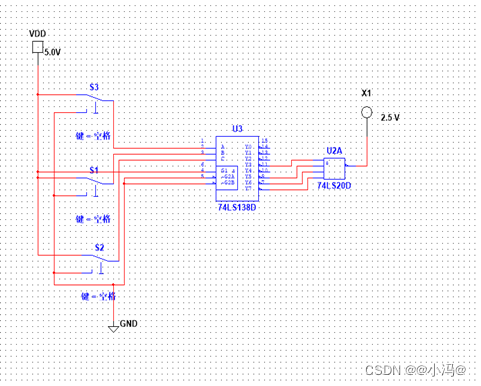

2、运用74LS138D进行组合逻辑电路设计图3.2.1 用74LS138和与非门实现三人表决器的测试线路图3.2.2 74LS138三人表决器实验图1

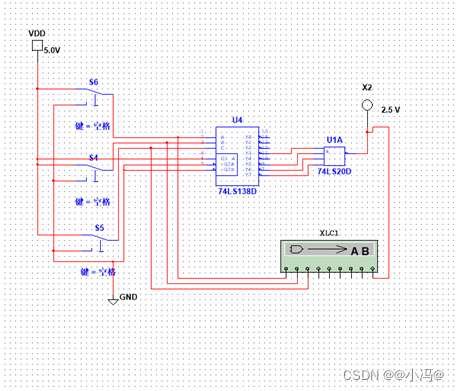

图3.2.3 74L138三人表决器实验图2
图3.2.4 74L1381三人表决器逻辑转换仪显示

3、运用74LS151N进行组合逻辑电路设计

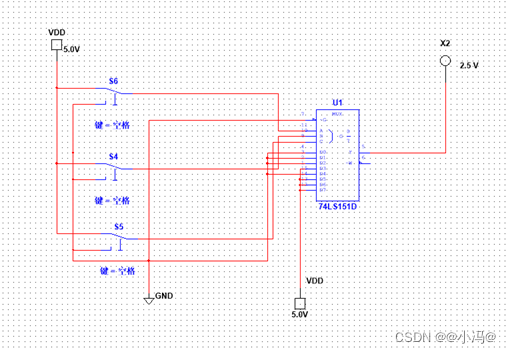

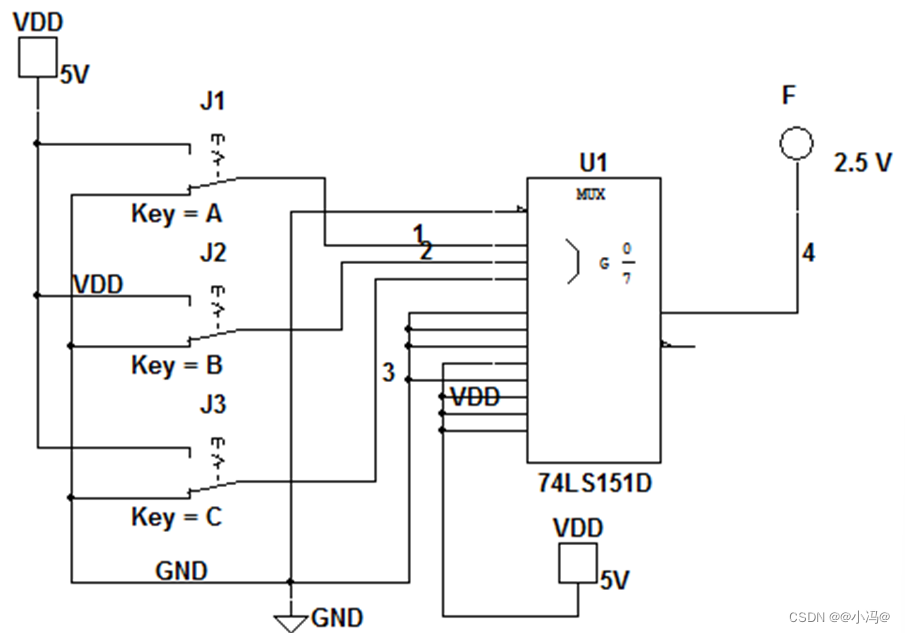

图3.3.1 用74LS151实现三人表决器的测试线路图3.3.2 74LS151三人表决器实验图1

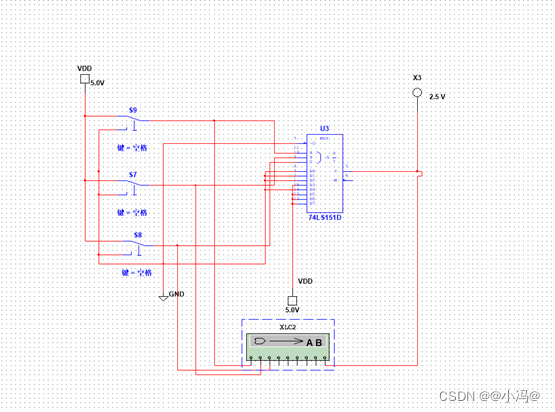

图3.3.3 74LS151三人表决器实验图2

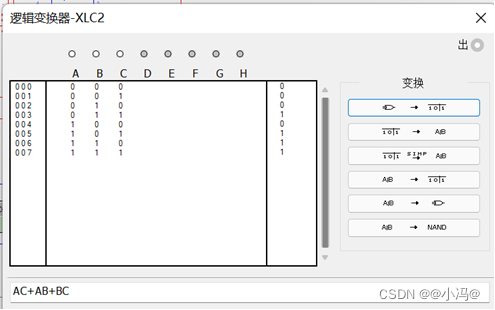

图3.3.4 74LS151三人表决器逻辑转换仪显示

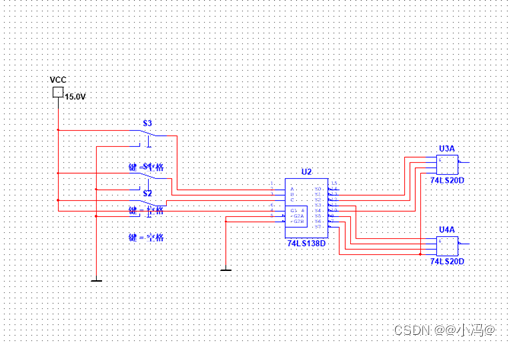

4、选作内容：用74LS138和与非门实现全加器。

四、 思考题

1、3-8线译码器74LS138在正常工作状态下，输入ABC=011时，哪一个译码输出端为有效电平？
答：Y6

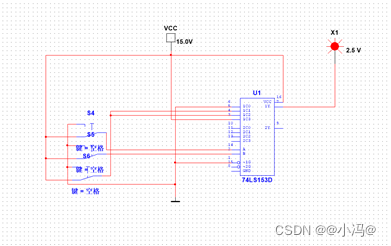

1、 能否用74LS153实现三人表决器？如何实现？
答：能
