DAC的通道数与采样率、数据率、插值系数的关系

一、问题背景

        第一次接触DAC，看数据手册的时候，有关通道数和插值系数大小的关系看不懂，便想一探究竟。

---



二、解决方案

---

1、基本概念

        数据率（bps)：每秒钟传输的比特数量，计算公式：S=1/T，T为传输一个比特所需要的时间。这里我们指通道传输数据的速率，lane rate。

        采样率：每秒从信号中提取的信号的个数。这里我们指DAC的采样速率。

---

2、基本公式

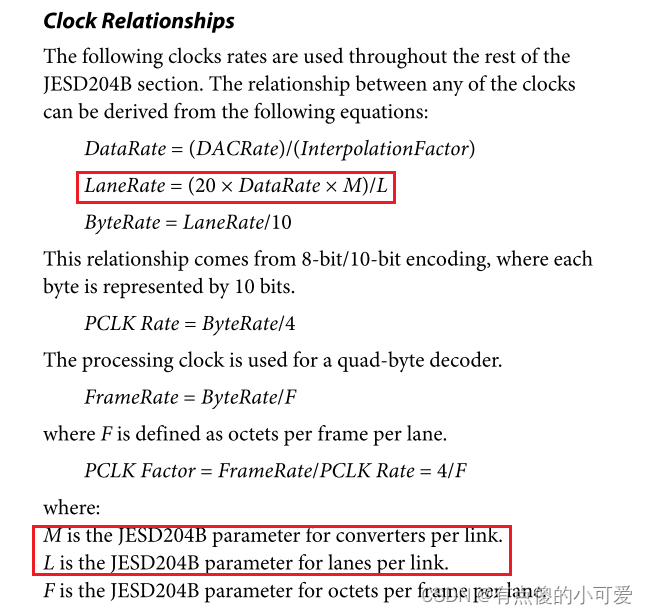

• 这是AD9162（人家实际是个DAC，只不过是AD公司的）数据手册上通道数和各个rate之间的换算关系。DACRate可以理解为采样率。

---

• 不同DAC的换算关系不同，但是基本原理是一样的。我们可以这样理解这三者之间的关系：

        DAC的通道数与采样率成正比，与数据率（lane rate)成反比。

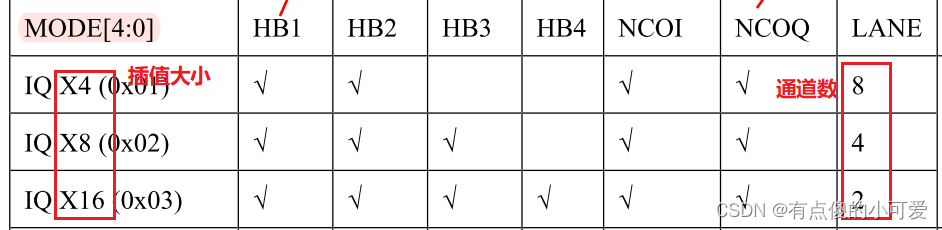

• 当通道的数据率和DAC的采样率都固定时，DAC的通道数主要与插值有关：

C1 * L  =  C2 / IF

        C1、C2均为常数，L为通道数目，IF就是InterpolationFactor（插值系数）。

三、总结

         到这里，看数据书册调寄存器是没问题了。但是，我觉得我还没理解透彻，还有一层雾，主要是芯片的数据手册上没有像AD9162那样具体的公式，不同的芯片的计算公式又不同，希望能在接下来得接触中进一步深入理解吧。写得有不对的地方，请大家指正。
