STM32单片机智能RFID门禁系统

开放未来科技

于 2025-05-15 22:25:28 发布

阅读量783

点赞数 23

文章标签：门禁门锁 RFID 触摸屏密码锁

本文链接：https://blog.csdn.net/qq_52271637/article/details/147993307

版权

【门锁门禁 RFID 密码锁触摸屏】

随着社会的发展和科技的进步，安全问题日益受到重视，传统的门禁系统由于其安全性和便利性不足，逐渐无法满足现代社会对安全管理的需求。STM32单片机智能RFID门禁系统应运而生，利用高性能的32位单片机作为主控制器，显著提升了系统的处理能力和稳定性。同时，系统采用5V直流供电，具有节能环保的优势，符合当前可持续发展的趋势。通过RC522-RFID刷卡传感器模块进行用户身份验证，提高了通行的安全性，若身份验证失败，系统会及时发出报警，增强了对非法入侵的防范能力。此外，DS1302独立时钟电路的应用，确保了时间记录的准确性，为后续的开锁时间统计提供了可靠依据。TFT触摸显示屏的引入，不仅提升了用户交互体验，也简化了操作流程，用户可通过触摸输入密码，实现便捷的开锁功能。系统还具备开门记录保存功能，便于管理员随时查询，进一步提升了管理的安全性。STM32单片机智能RFID门禁系统不仅是技术进步的体现，更是对现代安全管理需求的有效响应，具有重要的研究价值和现实意义。

功能演示视频

材料清单

STM32F103C8T6单片机
ST7789-TFT触摸显示屏
RC522-RFID传感器
DS1302时钟电路
HF46F继电器
5V电磁门禁锁
开关、电阻、电容器、按键、晶振、供电插头、供电线等小零件

功能简介

系统使用5V直流供电，有利于节约能耗；
系统以STM32高性能32位单片机作为主控制器，提高系统性能以及稳定性；
通过RC522-RFID刷卡传感器模块进行用户身份验证，如果身份正确打开门锁，否则打开蜂鸣器报警；
使用DS1302独立时钟电路记录时间，位系统提供更加准确的时间，方便记录开锁时间；
提供TFT触摸显示屏进行交互，用户可以在显示屏看到具体信息，通过触摸控制降低系统使用难度，可以使用触摸屏进行密码输入验证开锁功能，密码输入正确打开门锁，输入错误3次以上打开蜂鸣器报警；
开门记录会保存在单片机内部Flash，方便查看开门时间和用户ID号，提高安全性；
系统拥有管理员权限，在管理员权限下可以录入、删除用户卡，也可以清空开门记录；

程序

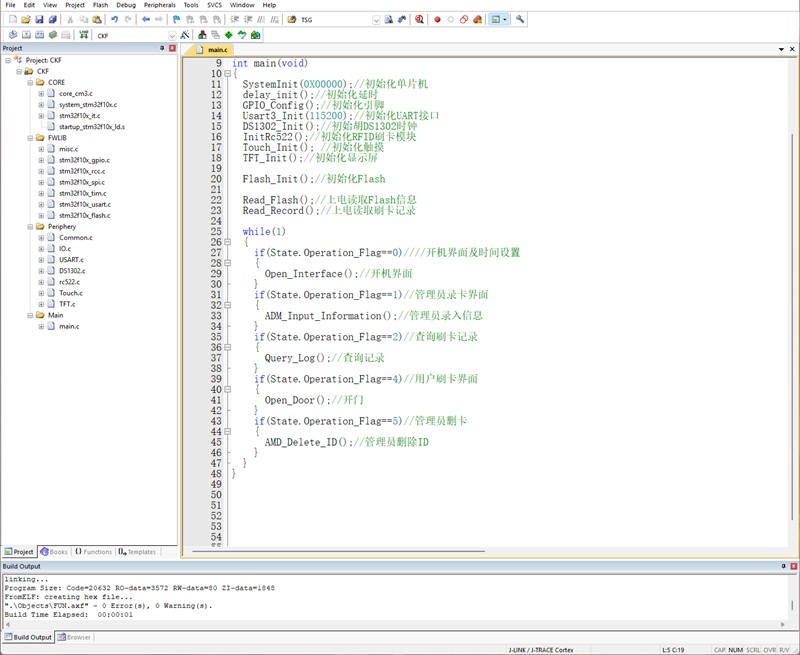

单片机程序采用C语言和Keil编程软件开发。程序采用模块化编程，使得代码结构清晰，易于理解和维护。每个模块负责特定的功能，便于开发者快速找到所需部分。由于模块之间的独立性，修改某一模块的代码不会影响其他模块，降低了出错的风险，简化了维护过程。新功能可以通过添加新模块或修改现有模块来实现，而不需要重写整个系统，增强了系统的灵活性。随着需求的变化，模块化程序方便地进行调整和优化以适应新的要求。

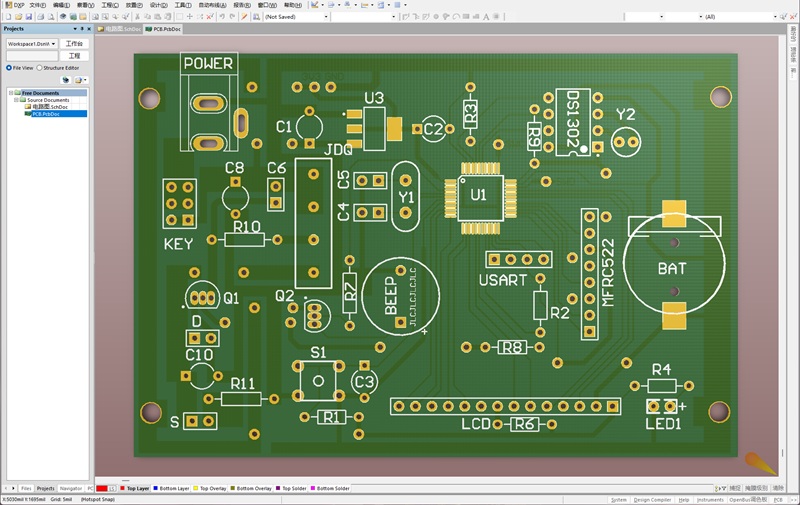

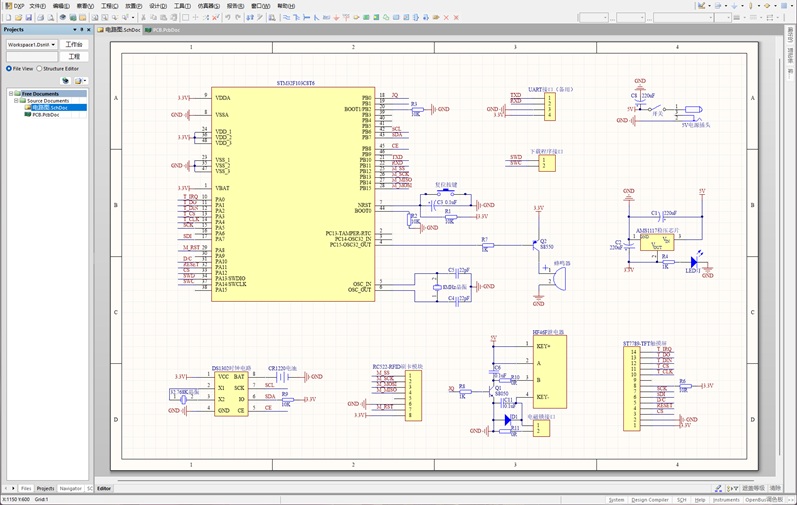

电路图

电路图采用Altium Designer软件进行绘制。绘制电路图采用的是正规的网络标号画法，通过网络标号标明各个模块之间如何连接，电路原理图采用网络标号进行连接绘制是正规画法，引脚上会有字符标号，标号一样的就是连在一起，比如标记3.3V的位置都相当于是接在一起，这样绘制的原理图比直接用线连的要干净清晰。通过标号，电路图的各个部分能够更容易地被理解，特别是在复杂电路中，网络标号有助于跟踪信号流动和连接关系。网络标号提供了一个标准化的方式来描述电路，使得不同版本和不同文档之间保持一致，减少了误解和混淆。对于学习电路理论的初学者，网络标号可以帮助更好地理解电路的结构和功能，提升学习效果。

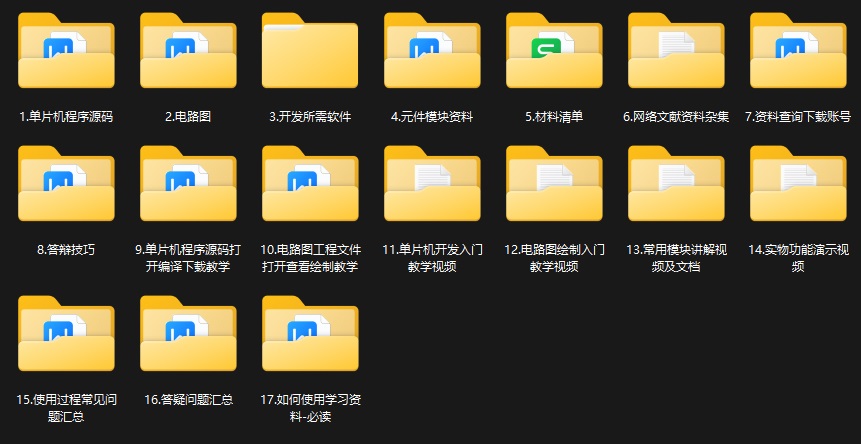

资料概述

单片机程序源码文件夹内含Keil工程源码和单片机程序源码指导手册；电路图文件夹内含电路原理图、PCB图（PCB板版本包含PCB图，万用板版本不包含PCB图）、电路图指导手册；开发所需软件文件夹内含Keil软件、Altium Designer软件等软件下载链接；元件模块资料文件夹内含电路设计所使用的元件模块数据手册及资料；材料清单文件夹内含设计所需材料的BOM清单；网络文献资料杂集文件夹内含网络搜集的单片机、电路、文献、模电、数电等各类学习资料；资料查询下载账号文件夹内含知网、维普、万方等平台资料下载账号；汇报演讲技巧文件夹内含答辩汇报演讲应对技巧讲解；单片机程序源码打开编译下载教学文件夹内含Keil软件安装教学和单片机程序打开、编译、下载教学；电路图工程文件打开查看绘制教学文件夹内含Altium Designer软件安装教学和电路图打开、查看、绘制教学；单片机开发入门教学视频文件夹内含单片机入门教学系列视频链接；电路图绘制入门教学视频文件夹内含电路图绘制入门教学系列视频链接；常用模块讲解视频及文档文件夹内含常用模块如单片机核心板模块、WiFi模块、显示屏模块、传感器模块、继电器模块等教学视频链接和文档；实物功能演示视频文件夹内含设计所实现的功能演示视频链接；使用过程常见问题汇总文件夹内含设计使用过程常见的问题及解决方法教学文档；答疑问题汇总文件夹内含答疑环节记录的问题(单独购买资料不提供技术答疑)；如何使用学习资料文件夹内含单片机程序源码、电路图、电脑上位机程序源码等学习使用教学文档；
