文章介绍了如何在材料库中复制wood材料并设置其各向异性导热率属性。通过选择orthotropic选项，调整方向(direction0和direction1)以匹配实际的物理坐标系，确保水平方向导热率为300，垂直方向为3。这个过程涉及到对笛卡尔坐标系的理解和根据实物图调整参数。
（1）在材料库中copy一份wood材料
(2)设置各向异性导热率的属性

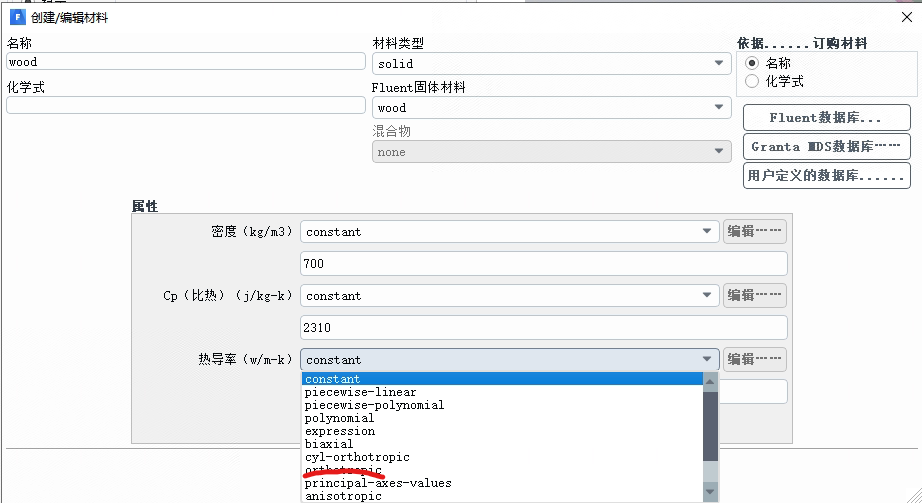

选中其中的orthotropic，设置热导率的各向异性属性
（3）参数解释

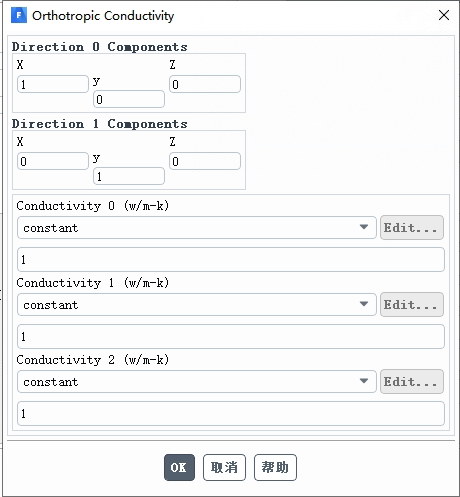

如图（3）所示：direction 0和1的意思是确定两个坐标轴正方向，笛卡尔直角坐标系确定两个轴的正方向以后第三个坐标轴的方向是固定的，所以不需要定义第三个轴了。图中的就是默认坐标，direction 0就是X轴正方向，direction 1就是Y轴正方向。

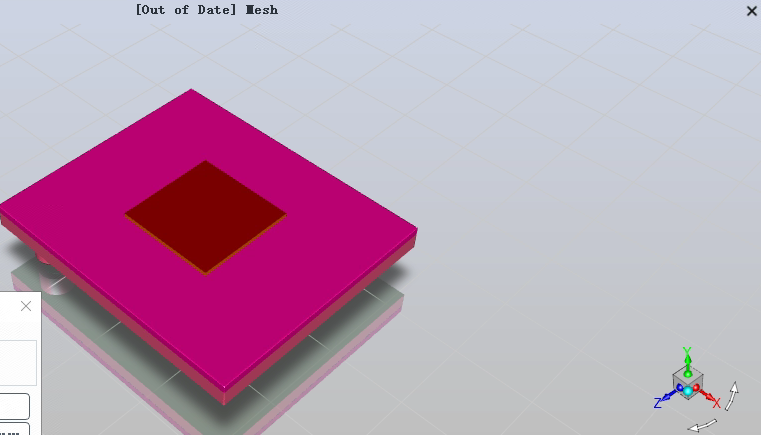

但是，此设置需要根据实际情况进行调整，如下图所示：

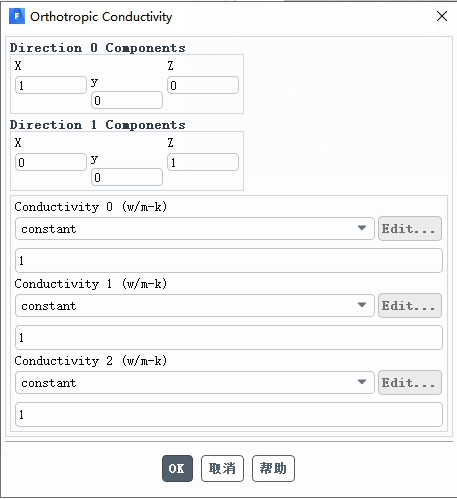

新的设置如下：

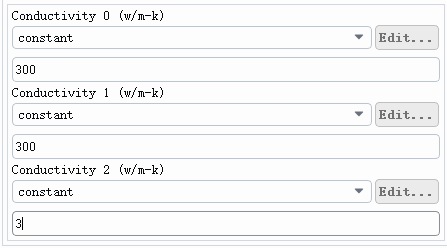

已知C的材料，水平方向导热率为300，垂直方向导热率为3：

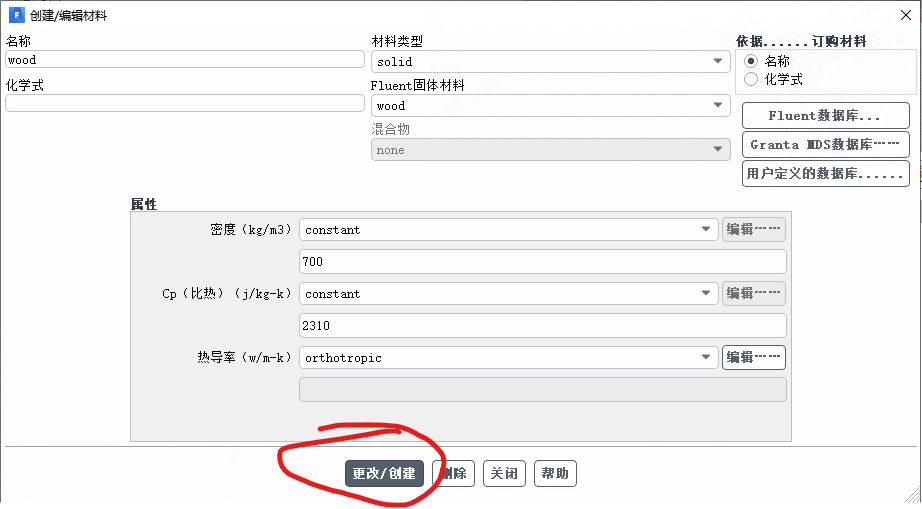

更改创建
