AD24-原理图基本操作使用说明(一)

本文详细介绍了电子设计中的关键步骤,包括元件选择与移动、旋转、镜像,以及元件排列、电气属性设置、导线绘制、电源符号(VCC和GND)放置、网络标签管理和页连接符的使用方法。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1、元件的选择、移动、旋转、镜像

1)选择

①单选      ②多选:shift+多次单击或框选。快捷键S,弹出选择命令菜单

2)移动

①拖动     ②选择“移动选中对象”命令    ③选择“通过X,Y移动选中对象”命令精准移动

注:移动与拖动的区别

      拖动:在保持元件之间电气连接不变的情况下移动和元件百度位置

      移动:类似于拖动,不同的是在不保持电气性能的情况下移动

3)旋转

①拖动状态下按空格键,进行逆时针旋转:shit+空格键,进行顺时针旋转

②左键选中元件,按快捷键ME,旋转

4)镜像

拖动元件状态下按X或Y,进行X轴镜像或Y轴镜像

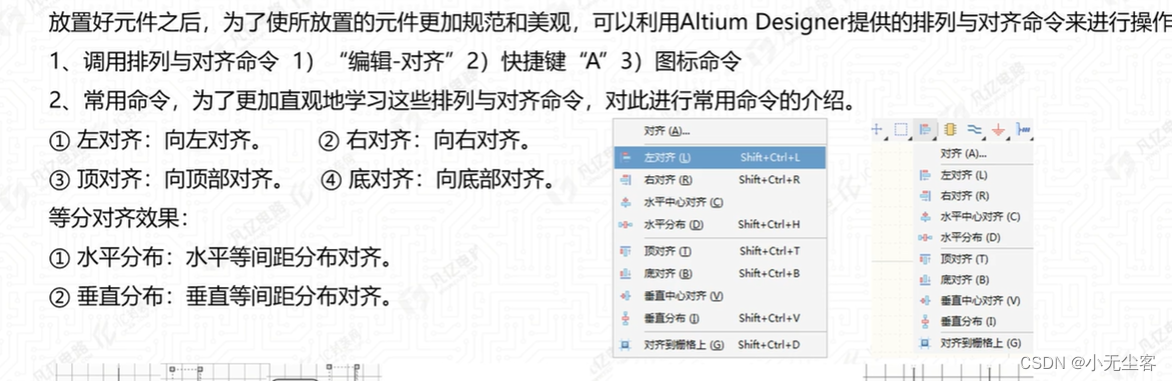

2、元件的排列与对齐

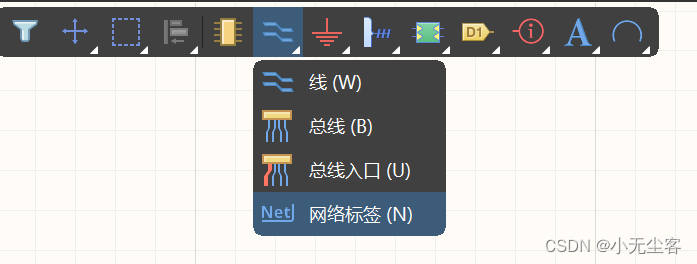

3、导线放置

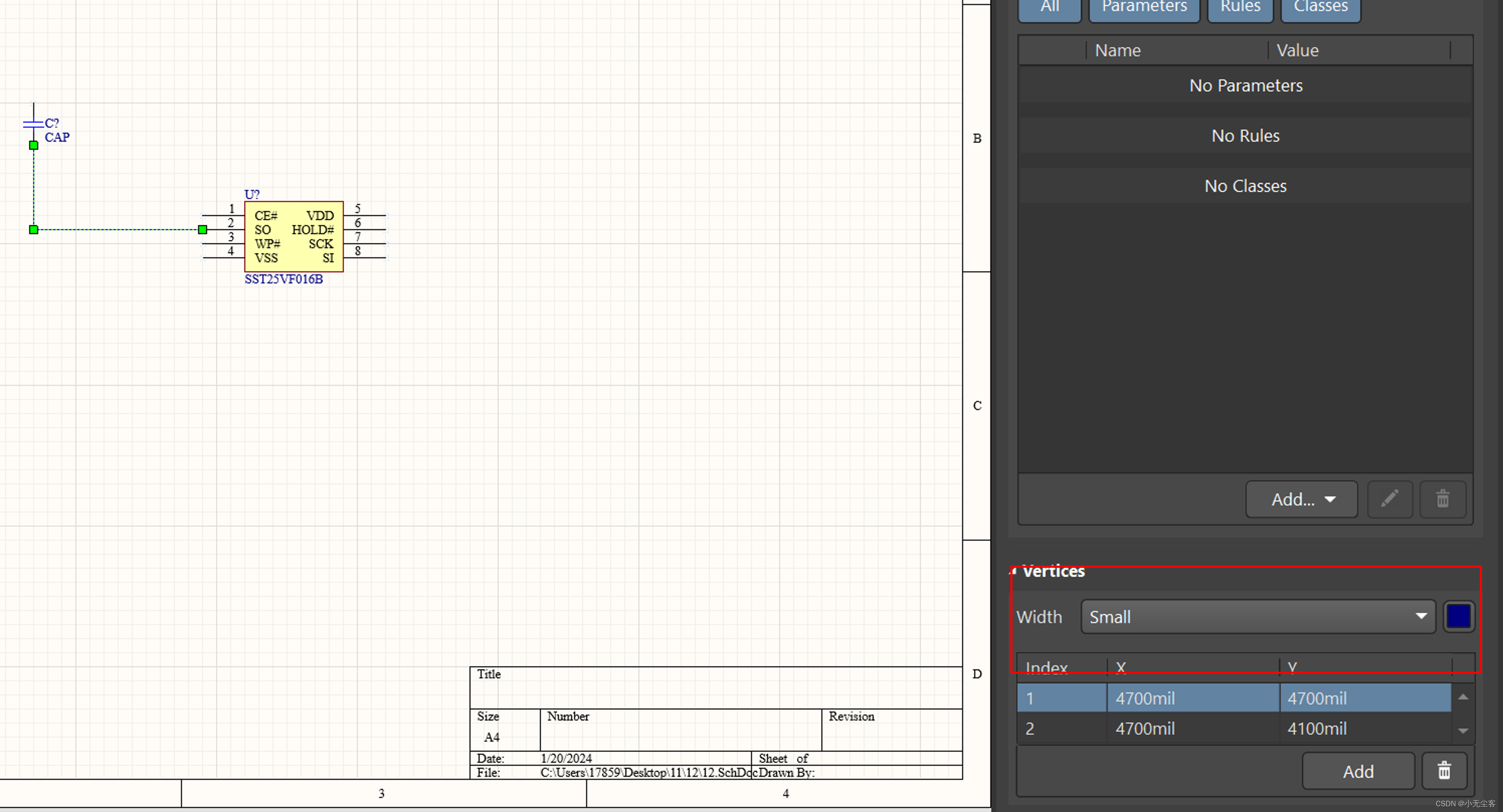

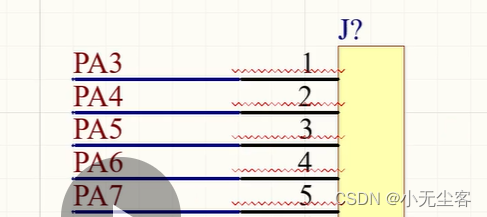

1)电气属性(元件连接必要)

2)无电气属性

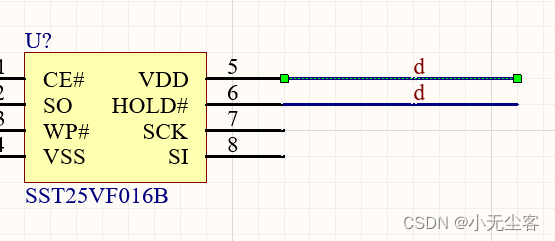

3)导线相关编辑

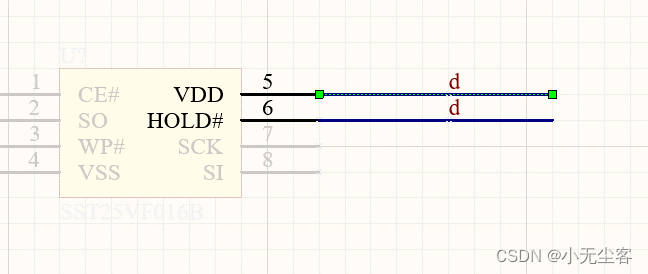

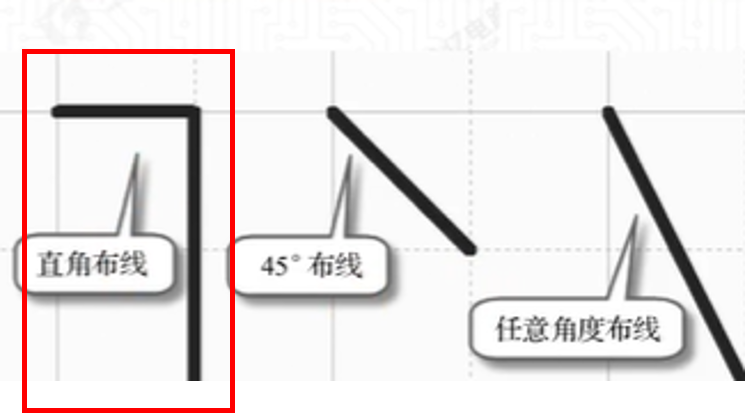

4)导线绘制角度(采用直角布线)

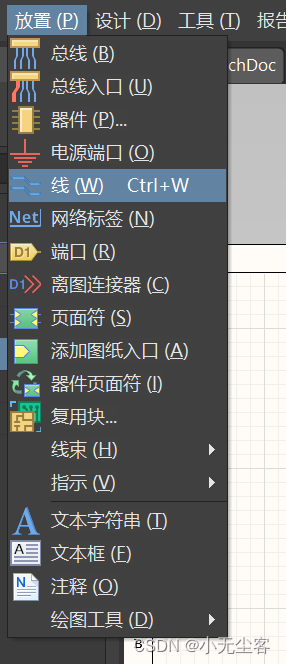

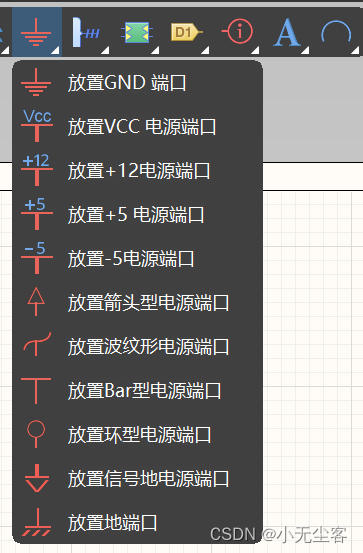

4、VCC和GND放置

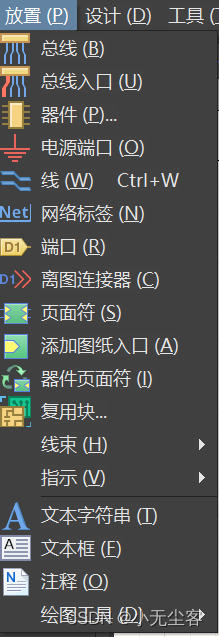

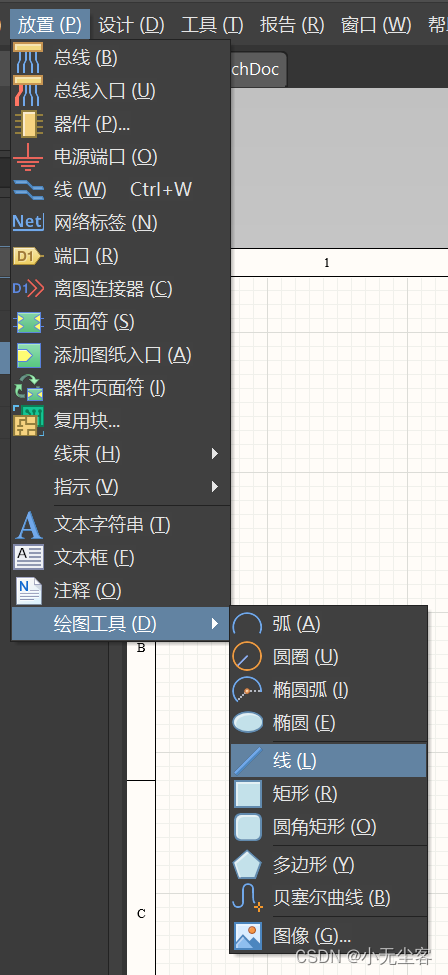

5、网络标签放置

1)放置标签

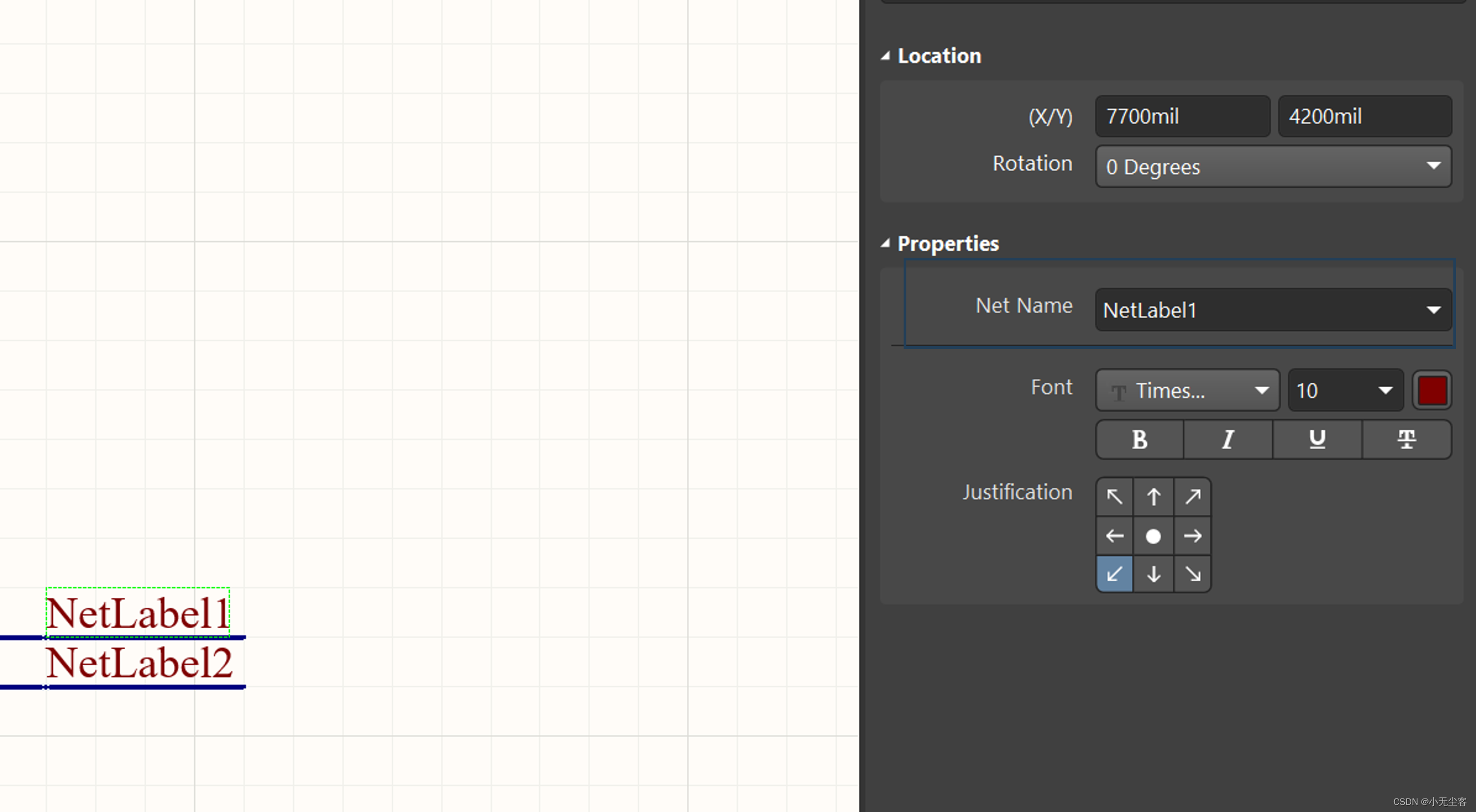

2)标签名称更改

3)先更改第一个名称,再选中进行拖动,即可完成递增

4)标签高亮与取消

①高亮(按Alt+点击需要高亮的网络)

②取消高亮(按Ctrl+点击需要取消高亮的网络)

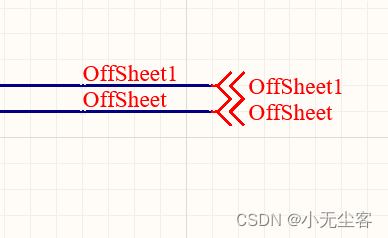

6、页连接符的说明使用

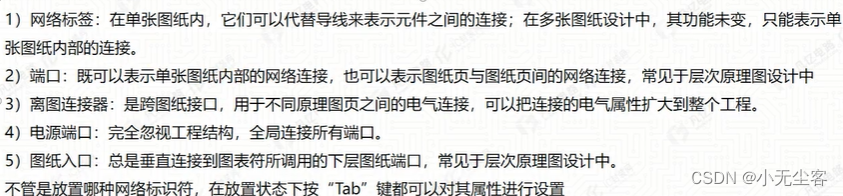

1)分类

2)放置位置

3)如何通过离图连接器生成网络标签

①对需要生成网络标签的离图连接器进行复制

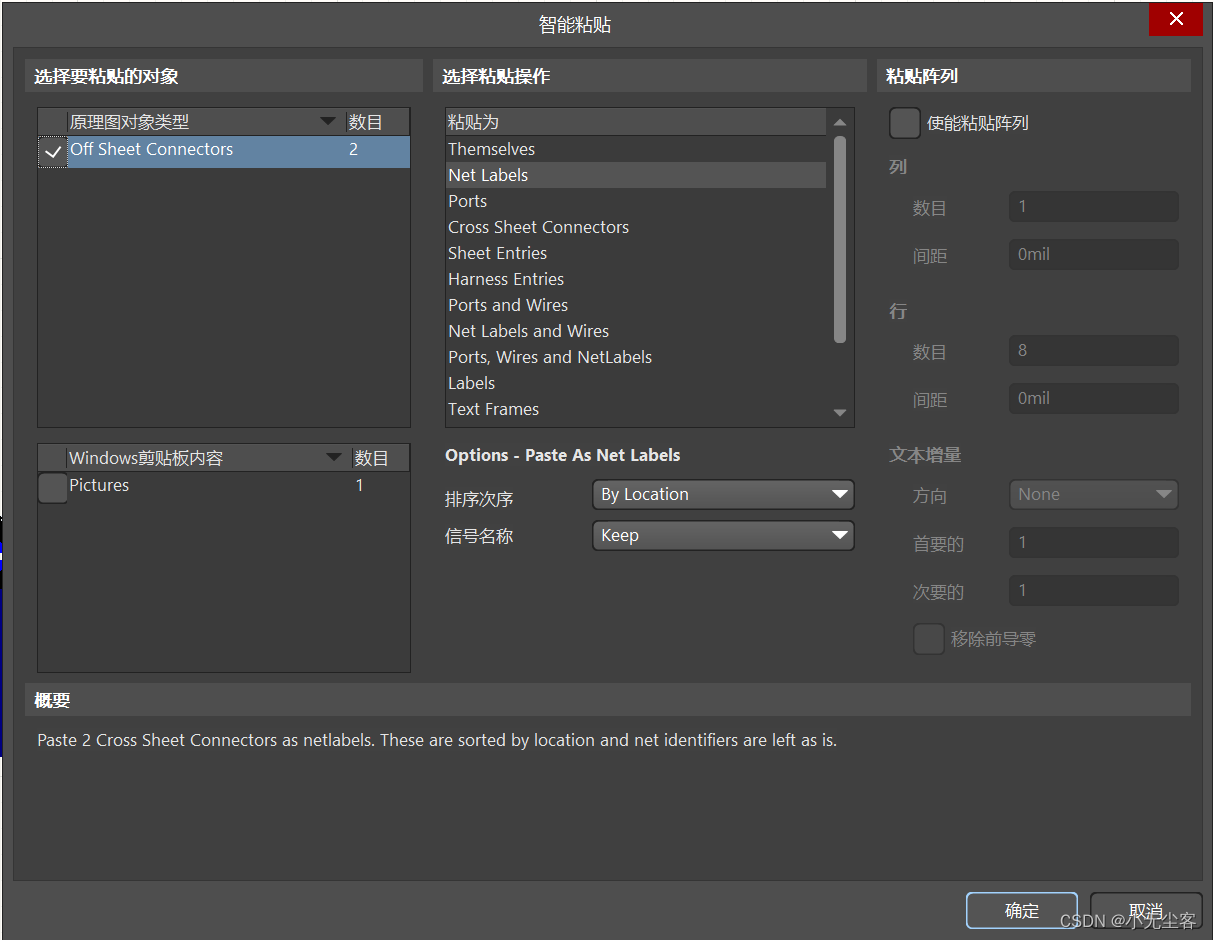

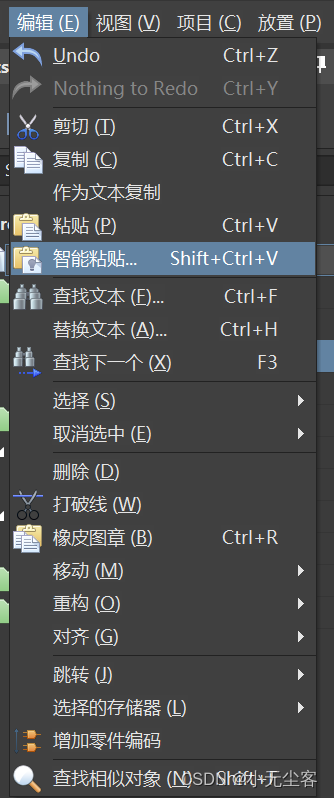

②选择智能粘贴-参数选择

以上,就是基本操作的说明一内容。
