FPGA之数码管动态显示

一、实验目标：使用6位数码管实现即使器，计时器每0.01s变化一次

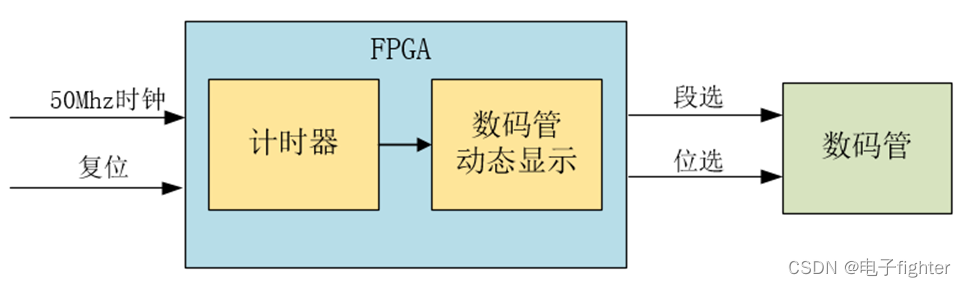

1、系统框图

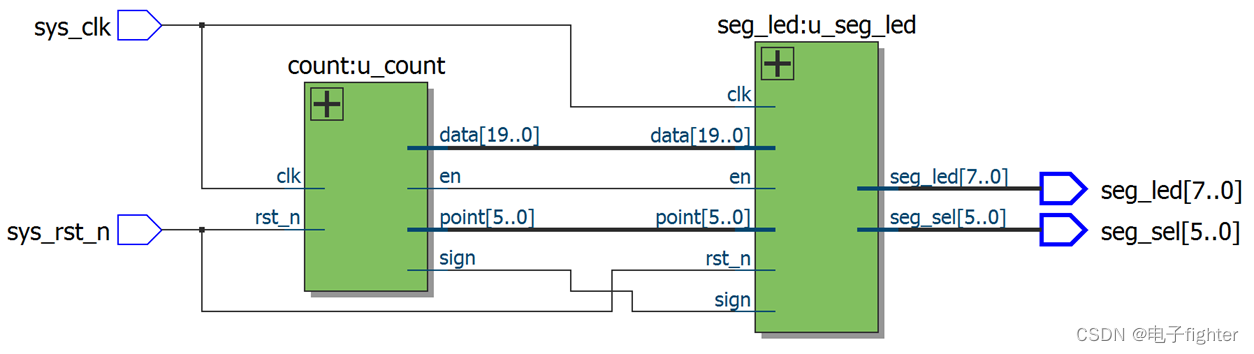

2、顶层模块原理图

3、代码

数码管动态显示模块

module seg_led_static (
    input               clk     ,   // 时钟信号
    input               rst_n   ,   // 复位信号（低有效）

    input               add_flag,   // 数码管变化的通知信号
    output  reg  [5:0]  seg_sel ,   // 数码管位选
    output  reg  [7:0]  seg_led     // 数码管段选
);

//reg define
reg [3:0] num;                      // 数码管显示的十六进制数

//控制数码管位选信号（低电平有效），选中所有的数码管
always @ (posedge clk or negedge rst_n) begin
    if (!rst_n)
        seg_sel <= 6'b111111;
    else
        seg_sel <= 6'b000000;
end

//每次通知信号到达时，数码管显示的十六进制数值加1
always @ (posedge clk or negedge rst_n) begin
    if (!rst_n)
        num <= 4'h0;
    else if(add_flag) begin
        if (num < 4'hf)
            num <= num + 1'b1;
        else
            num <= 4'h0;
    end
    else
        num <= num;
end

//根据数码管显示的数值，控制段选信号
always @ (posedge clk or negedge rst_n) begin
    if (!rst_n)
        seg_led <= 8'b0;
    else begin
        case (num)
            4'h0 :    seg_led <= 8'b1100_0000;
            4'h1 :    seg_led <= 8'b1111_1001;
            4'h2 :    seg_led <= 8'b1010_0100;
            4'h3 :    seg_led <= 8'b1011_0000;
            4'h4 :    seg_led <= 8'b1001_1001;
            4'h5 :    seg_led <= 8'b1001_0010;
            4'h6 :    seg_led <= 8'b1000_0010;
            4'h7 :    seg_led <= 8'b1111_1000;
            4'h8 :    seg_led <= 8'b1000_0000;
            4'h9 :    seg_led <= 8'b1001_0000;
            4'ha :    seg_led <= 8'b1000_1000;
            4'hb :    seg_led <= 8'b1000_0011;
            4'hc :    seg_led <= 8'b1100_0110;
            4'hd :    seg_led <= 8'b1010_0001;
            4'he :    seg_led <= 8'b1000_0110;
            4'hf :    seg_led <= 8'b1000_1110;
            default : seg_led <= 8'b1100_0000;
        endcase
    end
end

endmodule

计数器模块

module time_count(
    input           clk     ,
    input           rst_n   ,

    output   reg    add_flag
);

//parameter define
parameter  MAX_NUM = 25000_000; // 计数器最大计数值

//reg define
reg [24:0] cnt;
//计数器对时钟计数，每计时到0.5s,输出一个时钟周期的脉冲信号
always @ (posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        add_flag <= 1'b0;
        cnt  <= 1'b0;
    end
    else if(cnt < MAX_NUM - 1'b1) begin
        cnt  <= cnt +1'b1;
        add_flag <= 1'b0;
    end
    else begin
        cnt  <= 1'b0;
        add_flag <= 1'b1;
    end
end

endmodule

顶层文件

module seg_led_static_top (
    input               sys_clk  ,       // 系统时钟
    input               sys_rst_n,       // 系统复位信号（低有效）

    output    [5:0]     seg_sel  ,       // 数码管位选
    output    [7:0]     seg_led          // 数码管段选
);

//parameter define
parameter  MAX_NUM = 25000_000;          // 数码管变化的时间间隔0.5s

//wire define
wire       add_flag;                     // 数码管变化的通知信号

//每隔0.5s产生一个时钟周期的脉冲信号
time_count #(
    .MAX_NUM    (MAX_NUM)
) u_time_count(
    .clk        (sys_clk  ),
    .rst_n      (sys_rst_n),

    .add_flag   (add_flag )
);

//每当脉冲信号到达时，使数码管显示的数值加1
seg_led_static u_seg_led_static (
    .clk        (sys_clk  ),
    .rst_n      (sys_rst_n),

    .add_flag   (add_flag ),
    .seg_sel    (seg_sel  ),
    .seg_led    (seg_led  )
);

endmodule

 二、演示效果

动态数码管显示
