FPGA之按键控制LED

不吃糖的芋圆葡萄

已于 2023-01-07 13:35:21 修改

阅读量3.1k

点赞数 6

分类专栏： FPGA学习文章标签： fpga开发

于 2023-01-07 12:05:33 首次发布

本文链接：https://blog.csdn.net/qq_52874312/article/details/128553471

版权

文章介绍了按键开关的类型，包括轻触开关和自锁按键，以及如何利用FPGA硬件设计实现不同按键控制LED灯的不同效果，如流水灯和闪烁。通过程序代码展示了如何响应按键输入，改变LED的状态，实现四种不同的显示模式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、按键开关

1、按键开关（轻触开关）：主要是指轻触式按键开关，属于电子元器件类，使用时以满足操作力的条件向开关操作方向施压开关功能闭合接通，当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。

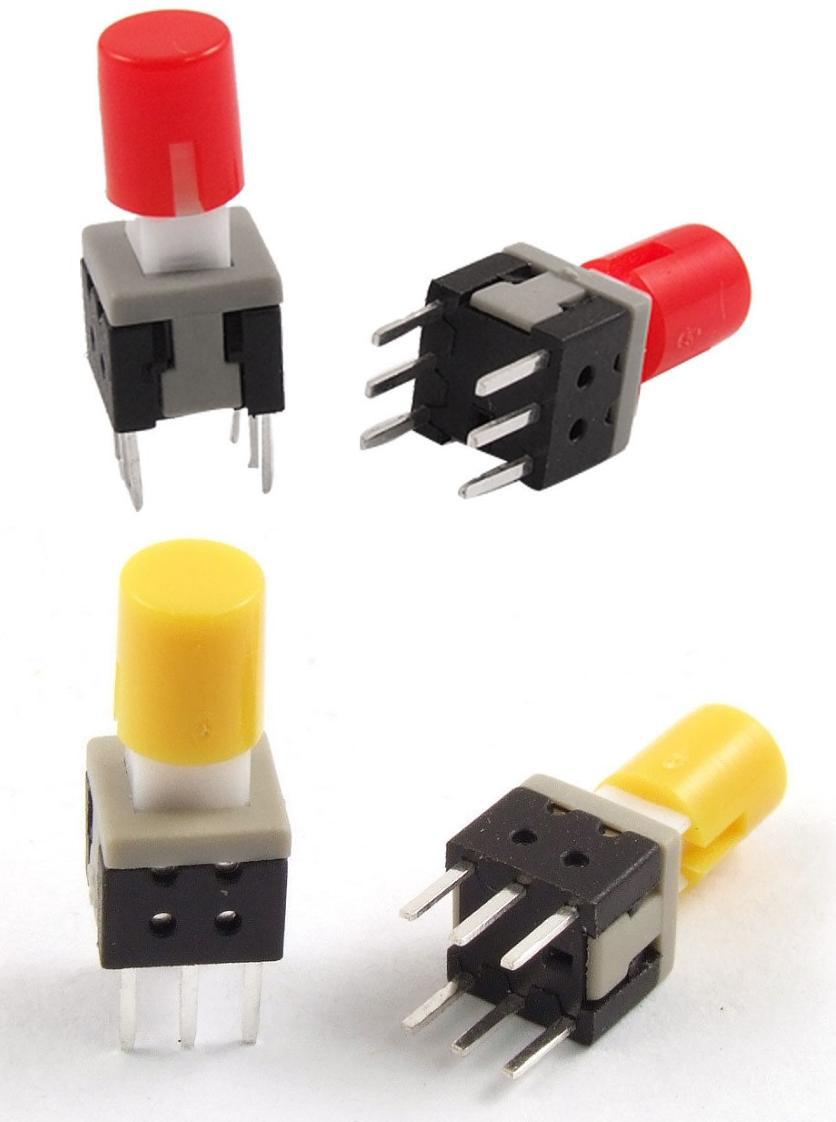

2、自锁按键：在开关按钮第一次按时，开关接通并保持，即自锁，在开关按钮第二次按时，开关断开，同时开关按钮弹出来。自锁开关一般是指开关自带机械锁定功能，按下去，松手后按钮是不会完全跳起来的，处于锁定状态，需要再按一次，才解锁完全跳起来。

二、硬件设计

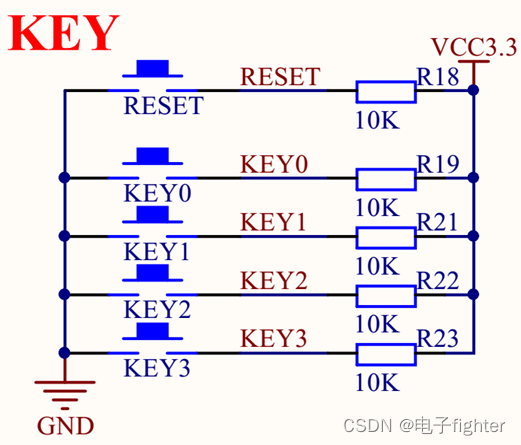

1、按键模块原理图如下：

对于管脚分配，可查看对应的FPGA原理图。

2、实验目的

使用开发板上的四个按键控制四个LED灯，没有按键按下时，四个灯
