FPGA之VGA显示（1）（VGA相关介绍）

VGA相关介绍：

1、VGA：

      VGA是（Video Graphics Array：视频图形阵列）的缩写，顾名思义，VGA是一个使用模拟信号传输视频的电脑显示标准。

2、VGA接口：

        VGA接口是电脑采用VGA标准输出模拟信号数据的专用接口，VGA接口共有15针，分成3排，每排5个孔，VGA接口传输红（R）、绿（G）、蓝（B）模拟信号以及水平同步信号（行同步信号）和垂直信号（场同步信号）。

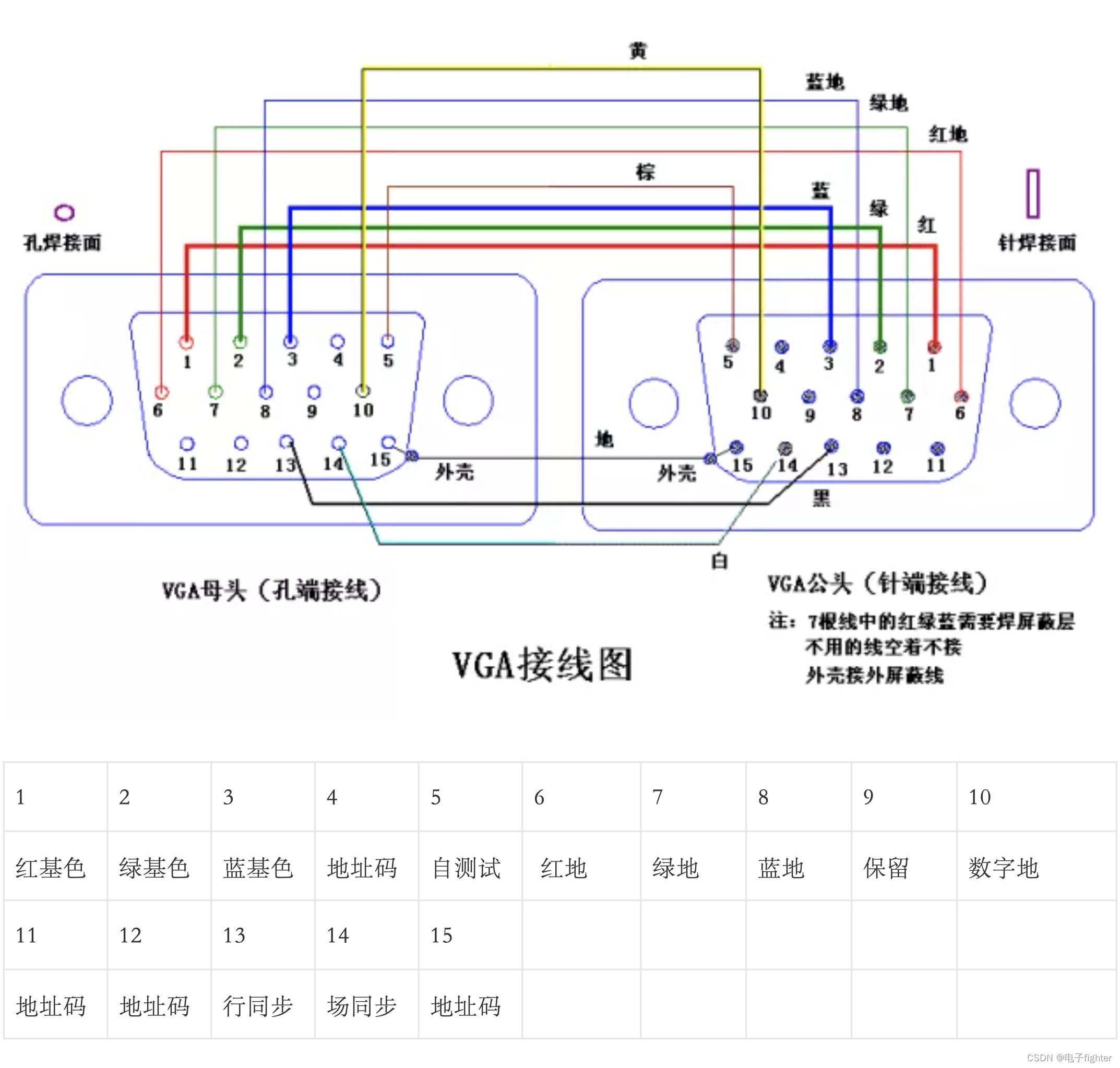

        VGA接口共15个引脚，其中1、2、3引脚输出红、绿、蓝三种颜色的模拟信号，其电压范围为0~0.714V；其中13、14引脚为别为行同步信号和场同步信号，输出的行、场同步信号均是TTL电平。其管脚图如下所示：（下图源于网络）

3、VGA显示原理

          VGA的图像扫描是从图片左上角一行一行地扫描，当扫描速度极其快，以及人肉眼的视觉有一个暂留特性，所以我们看到的就会显示器显示出来的一幅完整的图片，而不是一个个闪烁的像素点。VGA时序图如下图所示：（时序图源于网络）
