呼吸灯

功能目标：实现Led灯由熄灭逐渐变亮至完全点亮，再逐渐变暗至完全熄灭，循环往复。

1.输入输出原理图

在这里插入图片描述
将系统时钟与复位按键作为输入，led灯状态作为输出，直观显示最终结果。

2.波形图绘制（visio）

led灯波形图

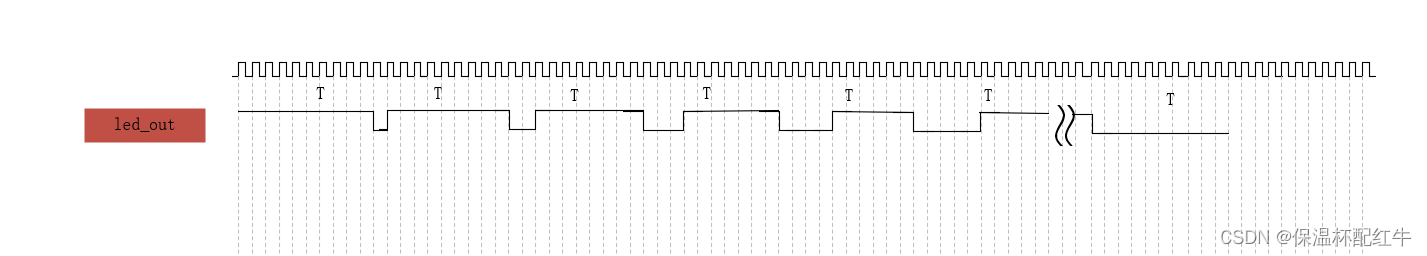

首先根据实现目标明确led灯在熄灭->点亮->熄灭过程中的波形图，其中低电平代表点亮，高电平代表熄灭；在熄灭->点亮过程，想要实现“呼吸”效果，就需要在每个周期T内逐渐增加led灯的点亮时间，最终将各个周期合并，实现“呼吸”效果。

那么，有了点亮时的呼吸效果，熄灭的呼吸效果就是将熄灭、点亮时间反过来就可以实现了。
在这里插入图片描述

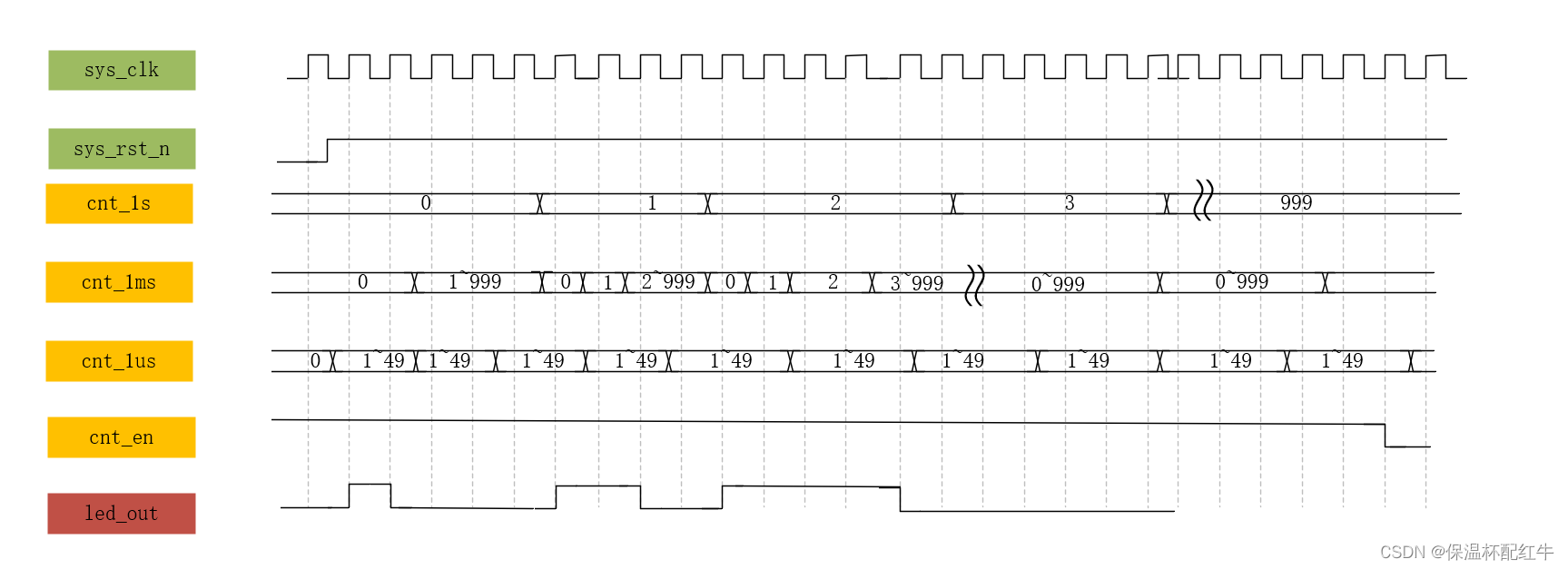

接下来，我们利用上文提到的时钟与复位按键，同时引入中间变量绘制完整的波形图：

由灭到亮：

实现由灭到亮的呼吸效果

由亮到灭：

在这里插入图片描述
sys_clk是频率为50Mhz的系统时钟；

sys_rst_n：复位按键，低电平有效，这里我们设除开始一小段时间外，按键始终处于高电平即无效状态；

cnt_1s:1s计数器； cnt_1ms ： 1ms计数器：以此类推…

特定时间计数器的模值在其他文章里已经说明过，这里不再赘述。

cnt_en : 使能信号，这里的作用是判断led灯何时转换状态，例如上图，当led由亮逐渐熄灭时，当led完全熄灭，cnt_en则由高电平进入低电平，从而使led开始逐渐点亮。

led_out: led输出波形。

代码实现：

 module breath_led
 #(
    parameter   CNT_1us_MAX = 6'd49 ,   //The maximum modulus of the counter
    parameter   CNT_1ms_MAX = 11'd999 ,
    parameter   CNT_1s_MAX = 11'd999



 )
 (
    input   wire    sys_clk     ,
    input   wire    sys_rst_n   ,


    output  reg     led_out


 );

reg  [10:0]  cnt_1s;
reg  [10:0]  cnt_1ms;
reg  [5:0]  cnt_1us;
reg          cnt_en ;

always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_1us <= 6'd0;
    else if(cnt_1us == CNT_1us_MAX)
        cnt_1us <= 6'd0;
    else
        cnt_1us <= 6'd1 + cnt_1us ;

always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_1ms <= 11'd0;
    else if(cnt_1us == CNT_1us_MAX && cnt_1ms == CNT_1ms_MAX)
        cnt_1ms <= 11'd0;
    else if(cnt_1us == CNT_1us_MAX)
        cnt_1ms <= 11'd1 + cnt_1ms ;
    else
          cnt_1ms <=  cnt_1ms ;

always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_1s <= 11'd0;
    else if(cnt_1ms == CNT_1ms_MAX &&
            cnt_1s == CNT_1s_MAX && cnt_1us == CNT_1us_MAX )
        cnt_1s <= 11'd0;
    else if(cnt_1ms == CNT_1ms_MAX && cnt_1us == CNT_1us_MAX)
        cnt_1s <= 11'd1 + cnt_1s ;
    else
          cnt_1s <=  cnt_1s ;



always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_en <= 1'd0;
    else if((cnt_1us == CNT_1us_MAX) && (cnt_1ms == CNT_1ms_MAX)
            && (cnt_1s == CNT_1s_MAX) )
        cnt_en <= ~cnt_en;

    else
          cnt_en <=  cnt_en ;



always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        led_out <= 1'b1 ;
    else if(((cnt_en == 1'b0) && (cnt_1ms <= cnt_1s))
            || ((cnt_en == 1'b1)&& (cnt_1ms > cnt_1s)))
        led_out<= 1'b1 ;

    else
        led_out <= 1'b0;





 endmodule

实例化文件:

   `timescale 1ns/1ns
   module tb_breath_led();

   reg sys_clk;
   reg sys_rst_n;
   wire led_out;


   initial
      begin
          sys_clk = 1'b1;
          sys_rst_n <= 1'b0;
          #20
          sys_rst_n <= 1'b1;
      end


   /*initial
      begin
          $timeformat(-9,0,"ns",6);
          $monitor("@time %t :in_1=%b,in_2=%b,cin=%b,sum=%b,count=%b" ,$time,in_1,in_2,cin,sum,count);
      end*/


  always #10 sys_clk = ~sys_clk; //clk frequency


 breath_led
  #(

        .CNT_1us_MAX (7'd100),
        .CNT_1ms_MAX (10'd500),
        .CNT_1s_MAX  (10'd500)


  )
 breath_led_inst
  (
          .sys_clk  (sys_clk)   ,
          .sys_rst_n(sys_rst_n)   ,
          .led_out (led_out)



  );

  endmodule
