奈奎斯特第一定律:在带宽为 B 的信道上传送码元时,要想实现无码间串扰,码元速率 Rs
不能超过 2 倍的带宽。即: R s ≤ 2 B ,要达到最高传输速率(奈奎斯特速率) 2B, 必须使用带宽为 B 的理想低通滤波器进行滤波。
奈奎斯特第一准则,就是针对码间串扰问题的。应用在 “映射,脉冲称性” 模块和 “抽样判决” 模块。
我们以Ts 的采样时间间隔对这个模拟信号采样,根据采样的值,来判断它是哪一个码元。那么,如果我们在某一个抽样时刻 t0抽样得到的模拟信号的值不幸收到了其他码元的干扰,那么我们就称这叫做产生了 “码间串扰”.
升余弦滚降滤波器

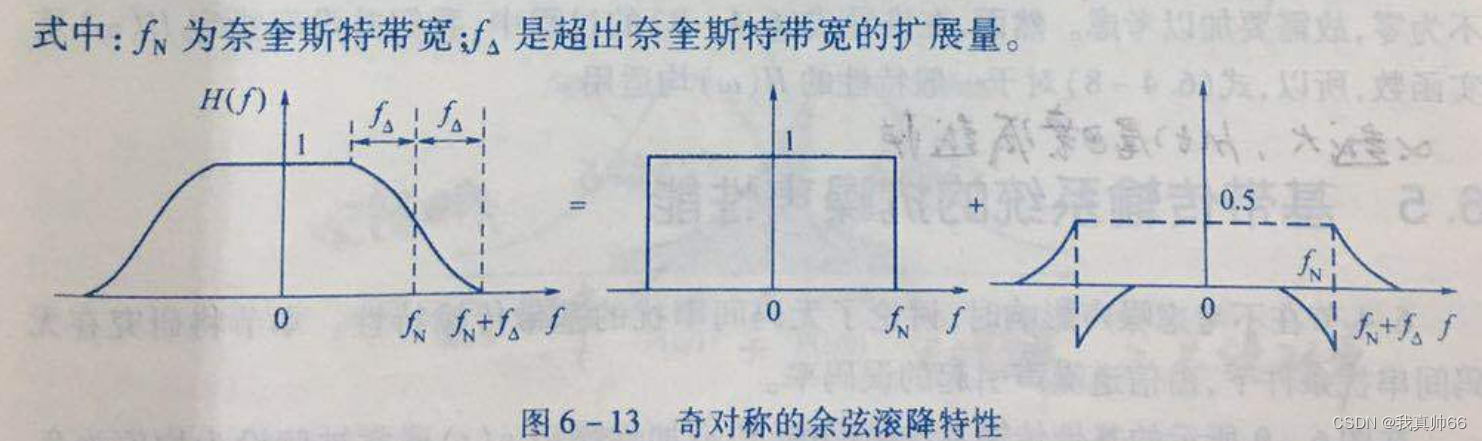

理想低通滤波器是物理不可实现的,实际应用场景中只能做到在边缘“滚降”,而不是“陡降”。设计低通滤波器的时候,只要使得H(w)在奈奎斯特频率处呈现奇对称的性质,就能保证消除码间干扰,实现无ISI传输过程。
其在滚降部分在FN左右满足奇对称的特点,因此可以等效成一个理想低通滤波器,满足无码间串扰的条件。
如果滚降系数为a,此时频带利用率降为2/(1+a)baud/Hz,这同样是在抽样值无失真条件下,所能达到的最高频率利用率。
升余弦滚降滤波器的优点
尾部衰减较快,有利于减少码间干扰和位定时误差;频带利用率高。
matlab有这么个函数
rcosdesign(beta,span,sps,'sqrt')
beta越大误码率越接近理想值,但是牺牲的带宽也多,一般折中取,sps是一个码元的采样点数,span是保留了多少个码元的长度,sps*span+1就是这个滤波器的时域波形的长度,后面那个'sqrt'就是根升余弦的意思,如果是normal那就是升余弦滤波器
平方根升余弦滤波器
升余弦滚降信号用来消除码间串扰,实际实现时采用的方式是由发送端的基带成行滤波器和接收端的匹配滤波器两个环节公共实现。传输系统的传递函数二者的乘 积,所以每个环节均为平方根升余弦滚降滤波器。
数字通信中,实际发射出的信号是各个离散样值序列通过成形滤波器后的成形脉冲序列。 匹配滤波器是为了使得在抽样时刻信噪比最大。当发端成形滤波器用根升余弦滤波器,接收端同样用根升余弦滤波器匹配滤波时, 既能够使得抽样时刻信噪比最高(即完成匹配滤波器的作用),又能够在一定的带限平坦信道中不引入码间干扰(满足Nyquist无码间干扰准则)
发射端和接收端同时使用根升余弦脉冲成形滤波器可以实现升余弦滤波器的效果,消除码间串扰(ISI),而且是匹配滤波,可以实现最佳接收。
