静态路由配置格式:
ip route-static [ip address] [mask] [nexthop]

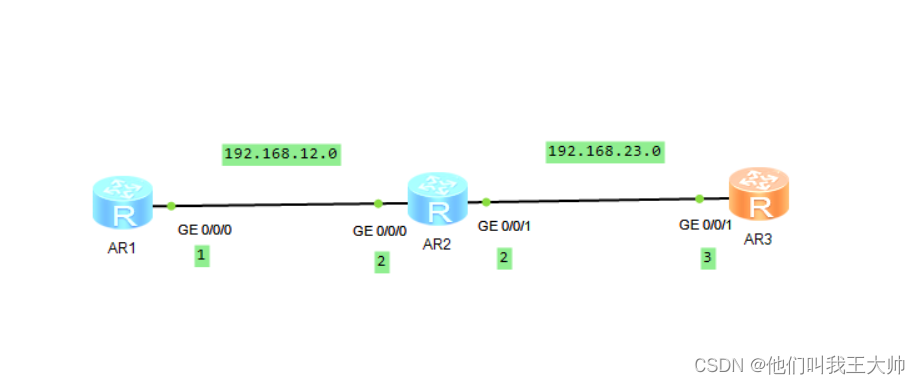

实验拓扑图:
①给路由器的端口配置ip地址
[r1]
int g 0/0/0
ip add 192.168.12.1 24
[r2]
int g 0/0/0
ip add 192.168.12.2 24
int g 0/0/1
ip add 192.168.23.2 24
[r3]
int g 0/0/1
ip add 192.168.23.3 24
②配置静态路由
在路由器的ip地址配好后,会自动生成直连路由 ,所以只需要配置非直连网段的静态路由
如何查看直连路由?
display ip routing-table
配置未知网段静态路由:
这里要注意的是网络互通是双向的,不仅要配置去的路由还要配置回来的路由
[r1]
ip route-static 192.168.23.0 24 192.168.12.2
[r3]
ip route-static 192.168.12.0 24 192.168.23.2
最后通过ping测试网络连通性
