vivado 烧写/固化程序 --看这一篇就够了

一、下载比特文件和下载mcs文件到板子上的区别：

下载bit文件掉电后需要重新烧写程序

下载mcs文件掉电后不需要重新烧写（固化）

二、下载bit文件步骤

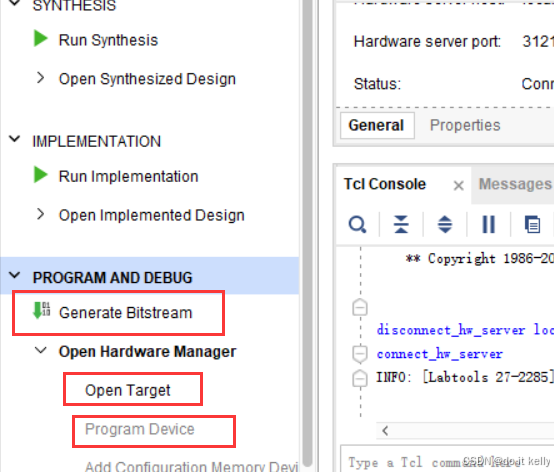

step1:先生成Generate Bitstream：

step2：open Target=》Auto Connect

这一步是连接设备如果报错请看博客

FPGA 烧录时候遇到问题-CSDN博客


step3:上一步成功链接板子 就开始下载你刚刚生成的bit流文件：即点击Program Device

成功烧写就可以验证功能了

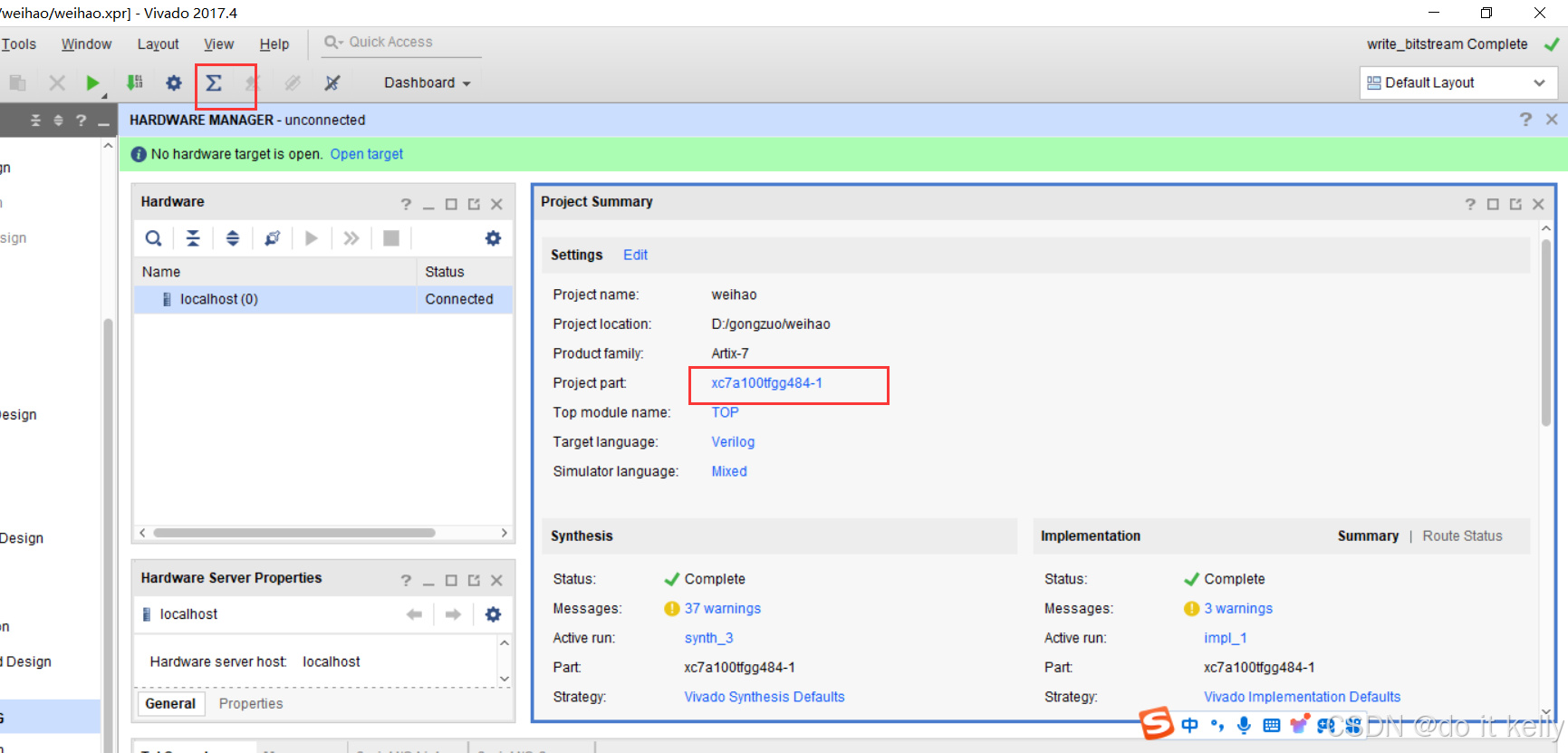

如果这里没法烧写程序 先检查自己FPGA芯片选的型号和板子上面是否一致： 先点左上角的再查看芯片型号：

三、下载mcs文件到
step1:前期准备：1找到自己板子原理图 里面flash模块 看flash芯片名称 找到datasheet

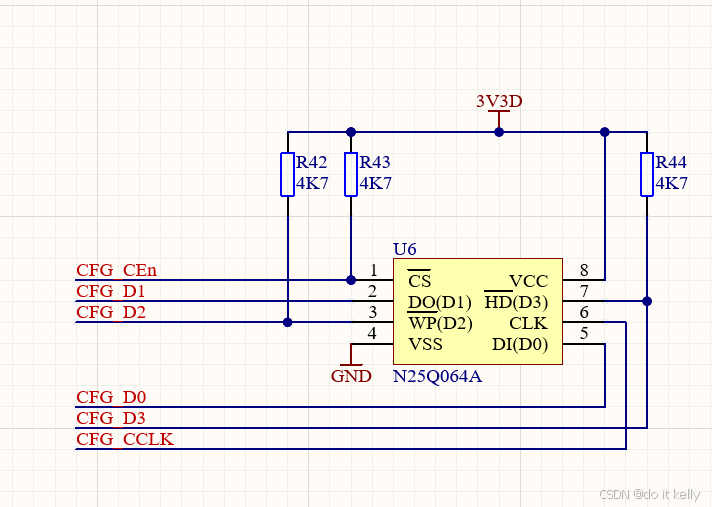

如：下图flash芯片是：N25Q064A

芯片供电是3.3v

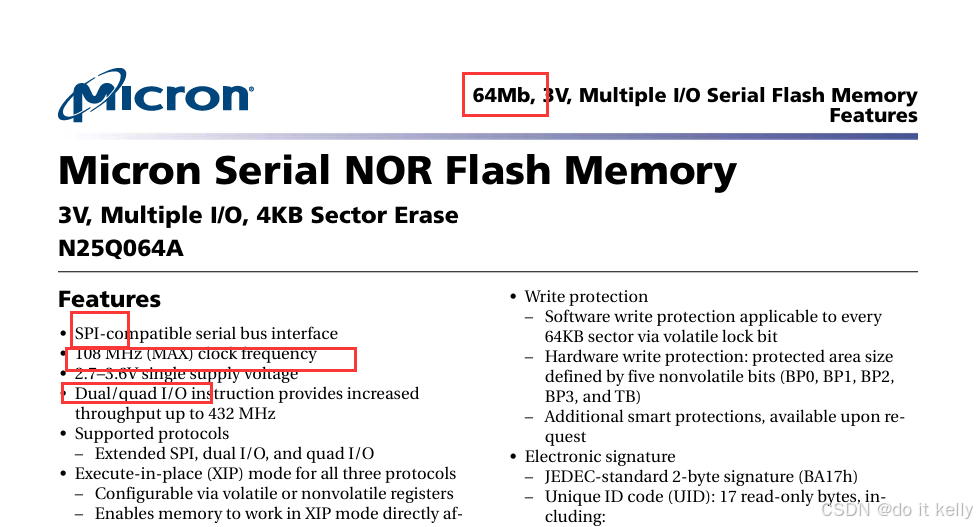

在数据手册上找：重点找下图的信息：

（1）flash容量:64Mb;（这里注意MB和Mb的转换MB=Mb/8​）64Mb=8MB:后面会用到

（2）spi接口

（3）2/4通道

（4）时钟频率108M

step2：找到了上面的信息就可以在vivado做一些配置了：

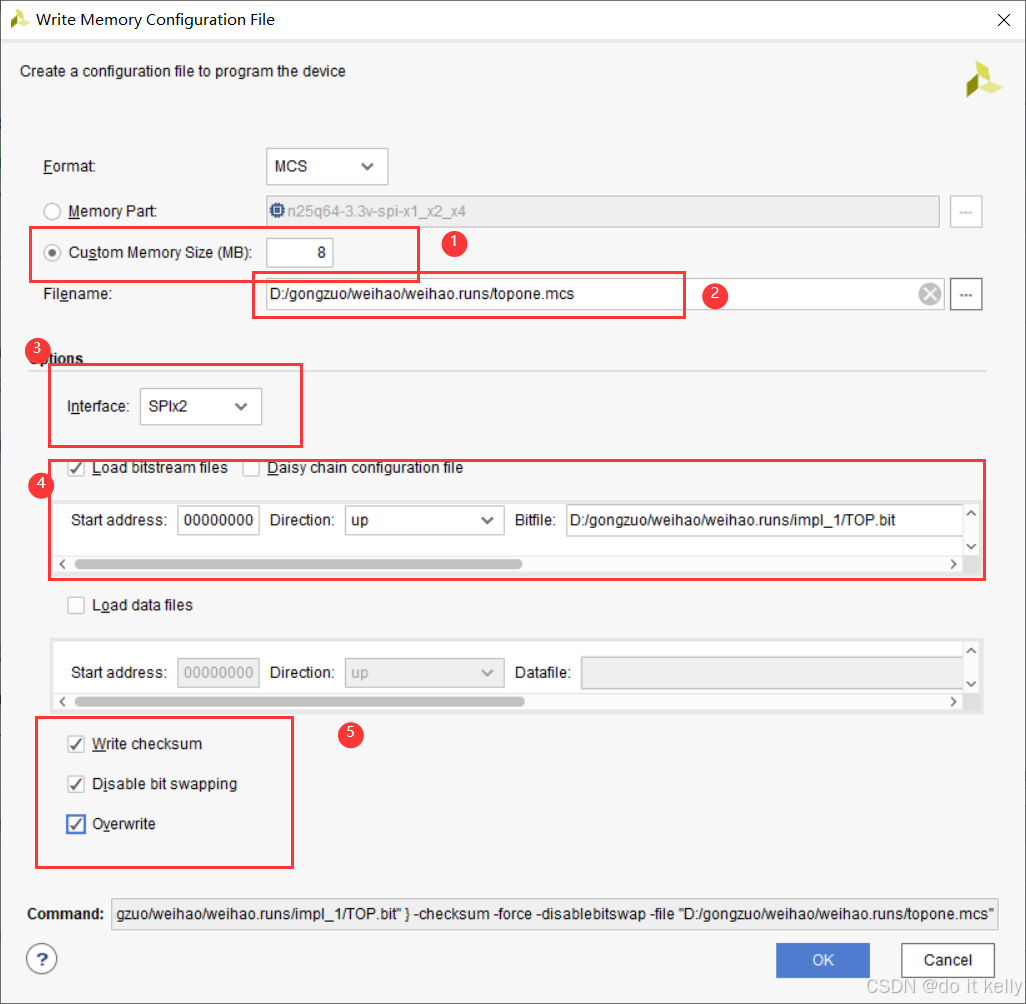

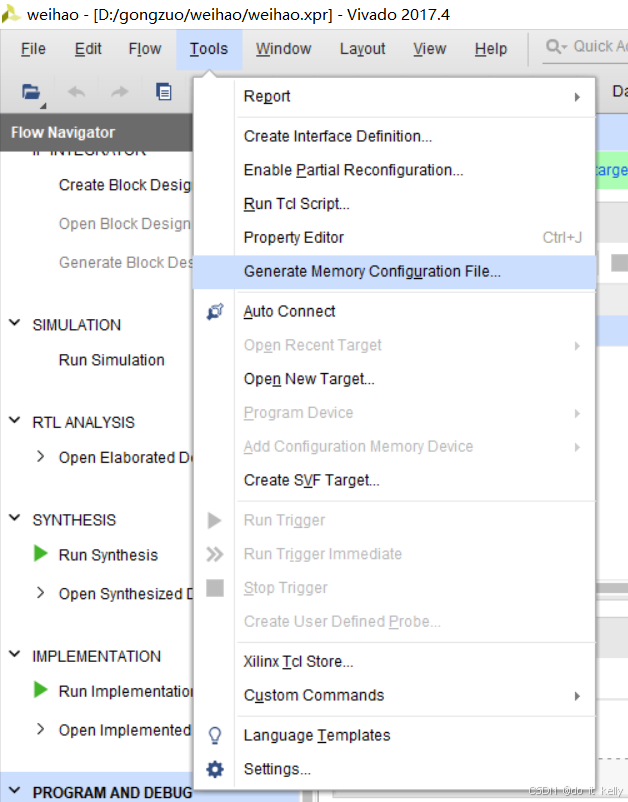

（1）Generate Memory Configuration File：

①：flash 容量：注意这里是MB不是Mb

②：在工程的文件路径下 加上/top.mcs

如：我的工程路径：D:/gongzuo/weihao/

这个地方可以写D:/gongzuo/weihao/top.mcs或者图中在.runs下加/top.mcs的都可以

③这里接口是看flash支持的是什么：有spi、bpi等等

因为我这里flash支持spi X1 X2 X4

但是这里有个地方需要注意：就是这里选择X2或者X4等等 需要 和bit文件相对应 也就是说 如果选择了X2 但是你的bit流文件设置的是X4的 在最后点击ok的时候会报错；

这里有两种方法供给大家选择配置bit流：推荐使用方法一

方法一：（简单）只需要在我们xdc文件下 添加下面这句话

set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]

这个地方是4说明生成的是X4的bit流文件 在下面这个③的位置也需要选择对应的SPIx4

这样 再点击ok就不会报错了

方法二：在setting里面设置bit流文件的spi 宽度

⑤:全选

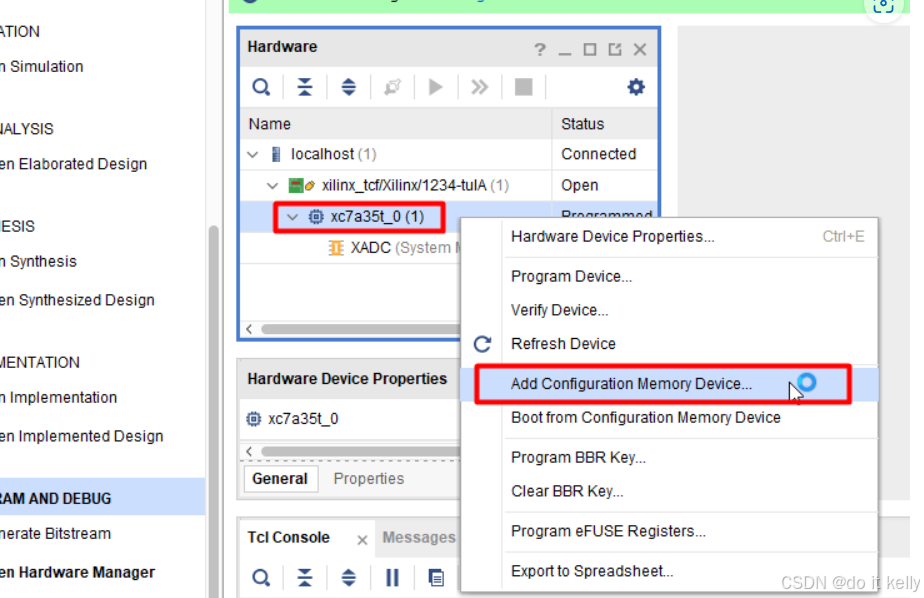

step3:完成以上之后

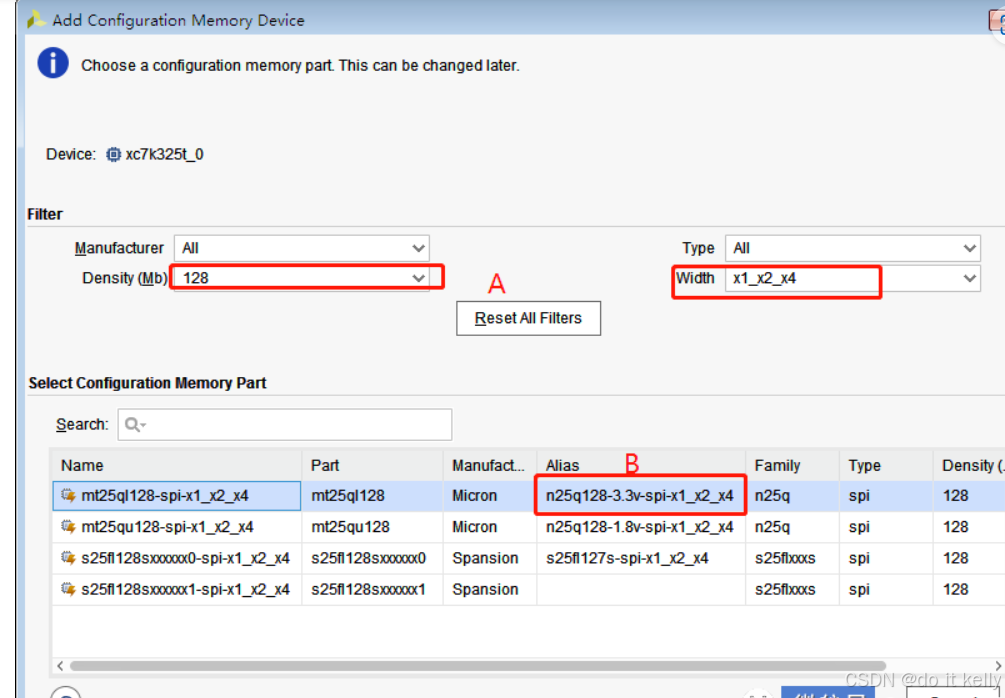

A;这里是Mb 如果是我用的这个flash就写64Mb;

B:这里选flash的芯片型号

有两个一样的时候 注意看 后面给他的供电可能一个是1.8v一个是3.3v 选择和你原理图对应的

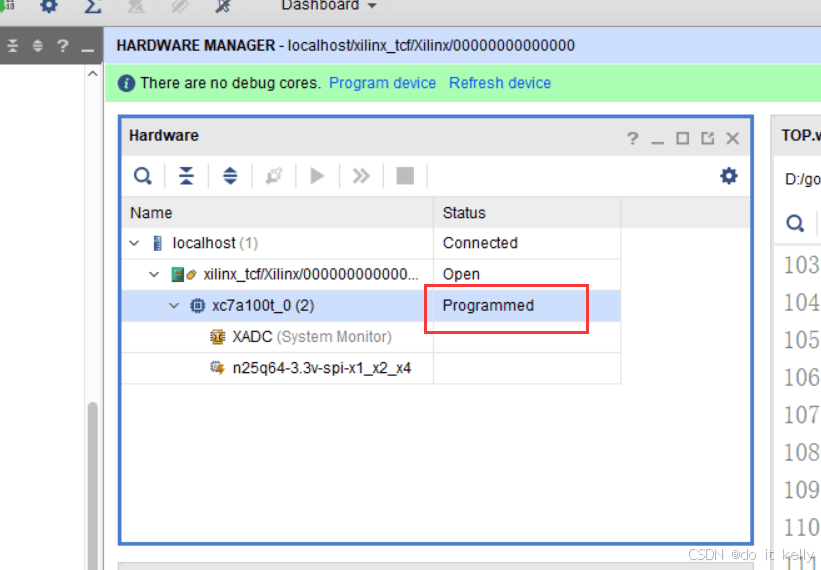

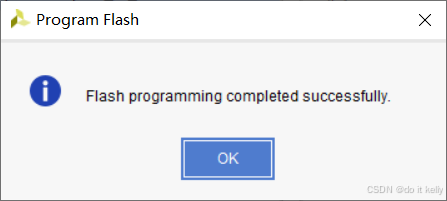

成功固化之后你会出现这个

这里芯片旁边显示programmed 说明板子上已经有了程序

如果发现重新上电后这里芯片旁边显示 no programmed  不用担心 关掉 Hardware Manager 重新打开 发现还是no programmed
没事不用担心 还有方法

在xdc文件添加下面这几句：

set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]
set_property BITSTREAM.CONFIG.CONFIGRATE 12 [current_design]
set_property CONFIG_MODE SPIx4 [current_design]

set_property BITSTREAM.GENERAL.COMPRESS TRUE [current_design]

set_property BITSTREAM.CONFIG.UNUSEDPIN PULLNONE [current_design]

应该就可以解决了 出现这个的原因目前我也不清楚 可能是速率不能太高

如果有知道的朋友欢迎批评指正！！！
