COMSOL入门4——几何建模

一、通过二维对象构建三维对象

1.模型向导选择三维

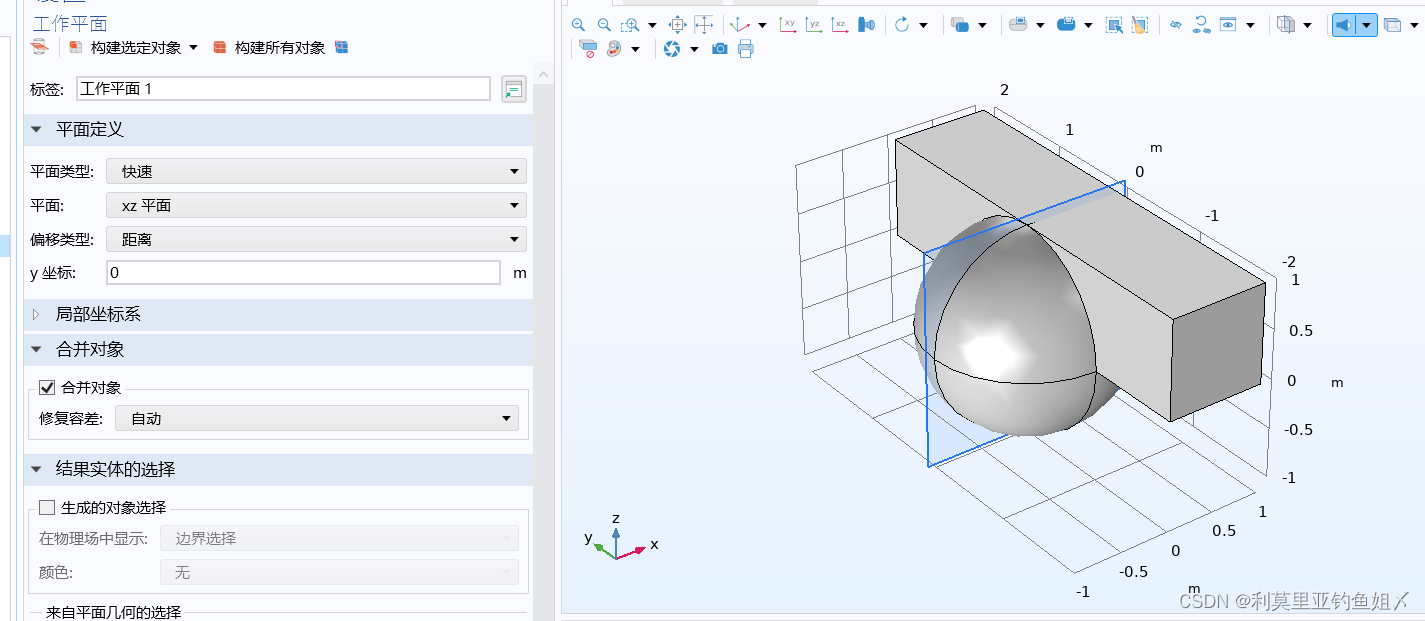

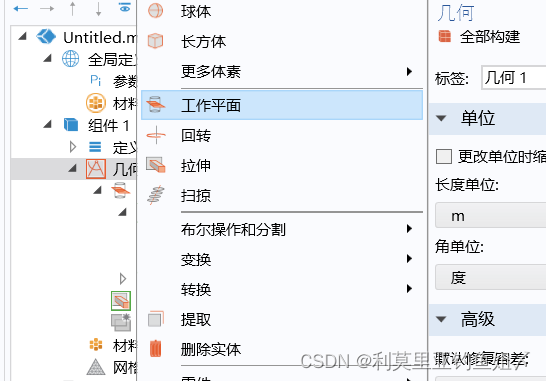

2.右键几何➡工作平面，可以选择平面类型

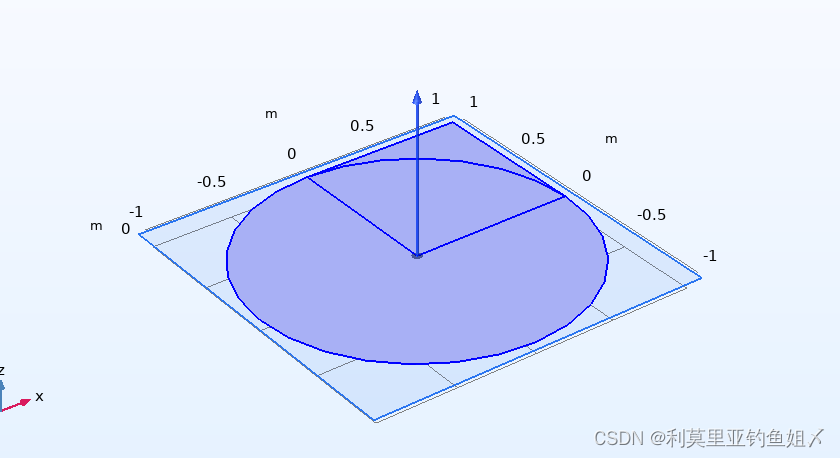

3.工作平面下的平面几何和二维的几何操作相同，可创建二位对象，比如创建圆和正方形

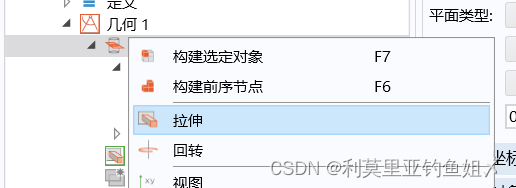

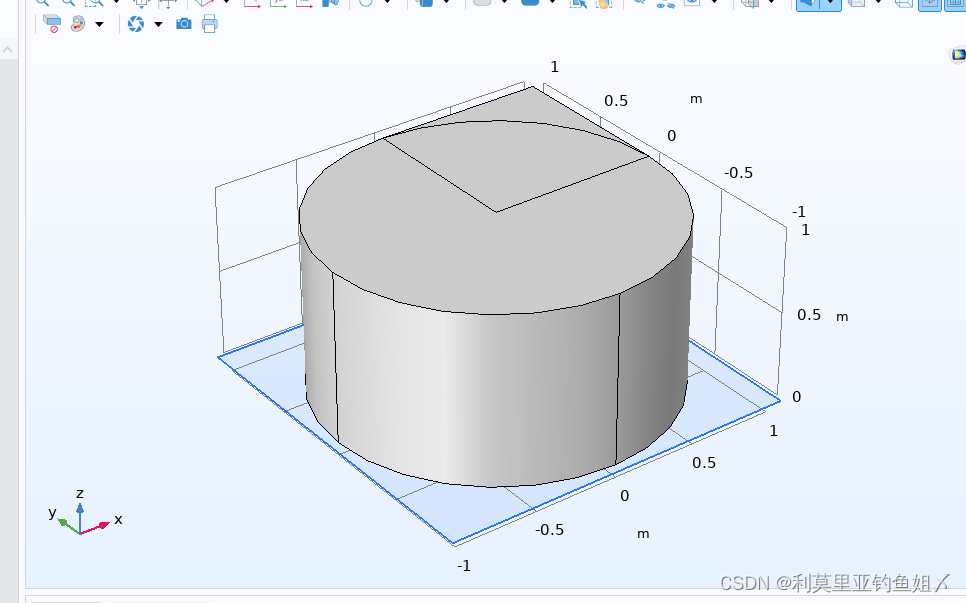

4.画好后，对工作平面进行拉伸

二、通过三维构建二维

1.创建好三维图形

2.右键几何➡工作平面，选择好想要得到的切面

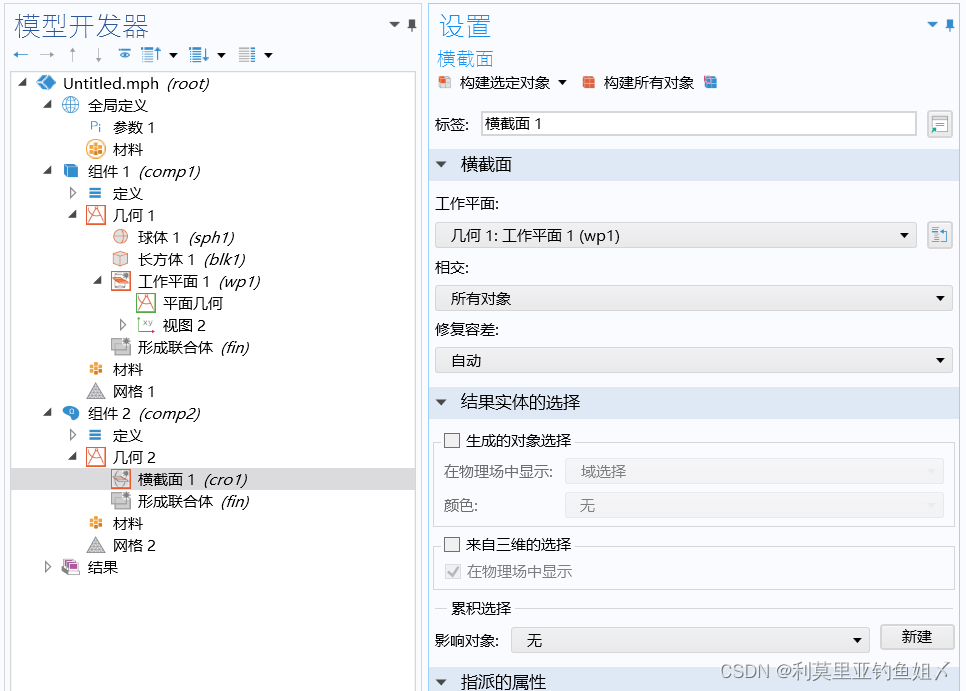

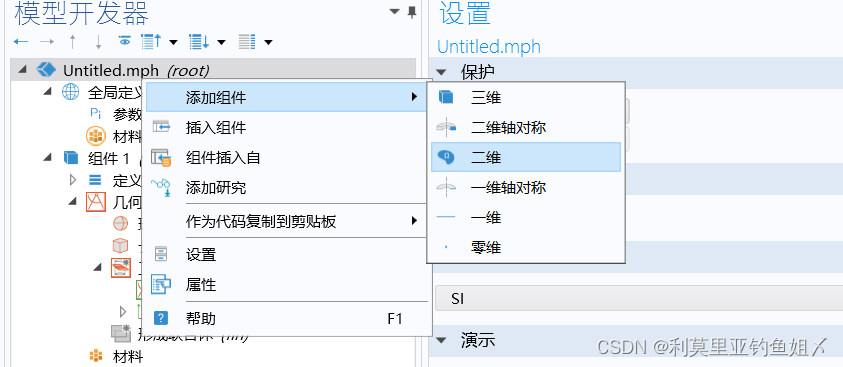

添加二维组件

选择横截面，选择工作平面

三、定义层

波动方程的求解，需要吸收边界，设置完美匹配层PML

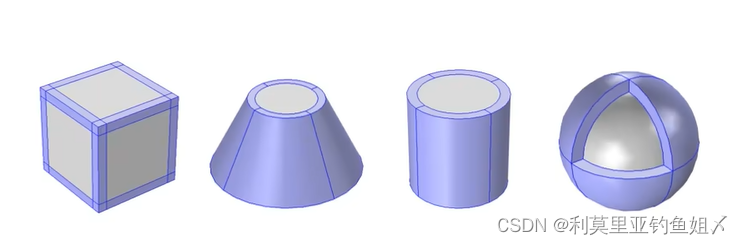

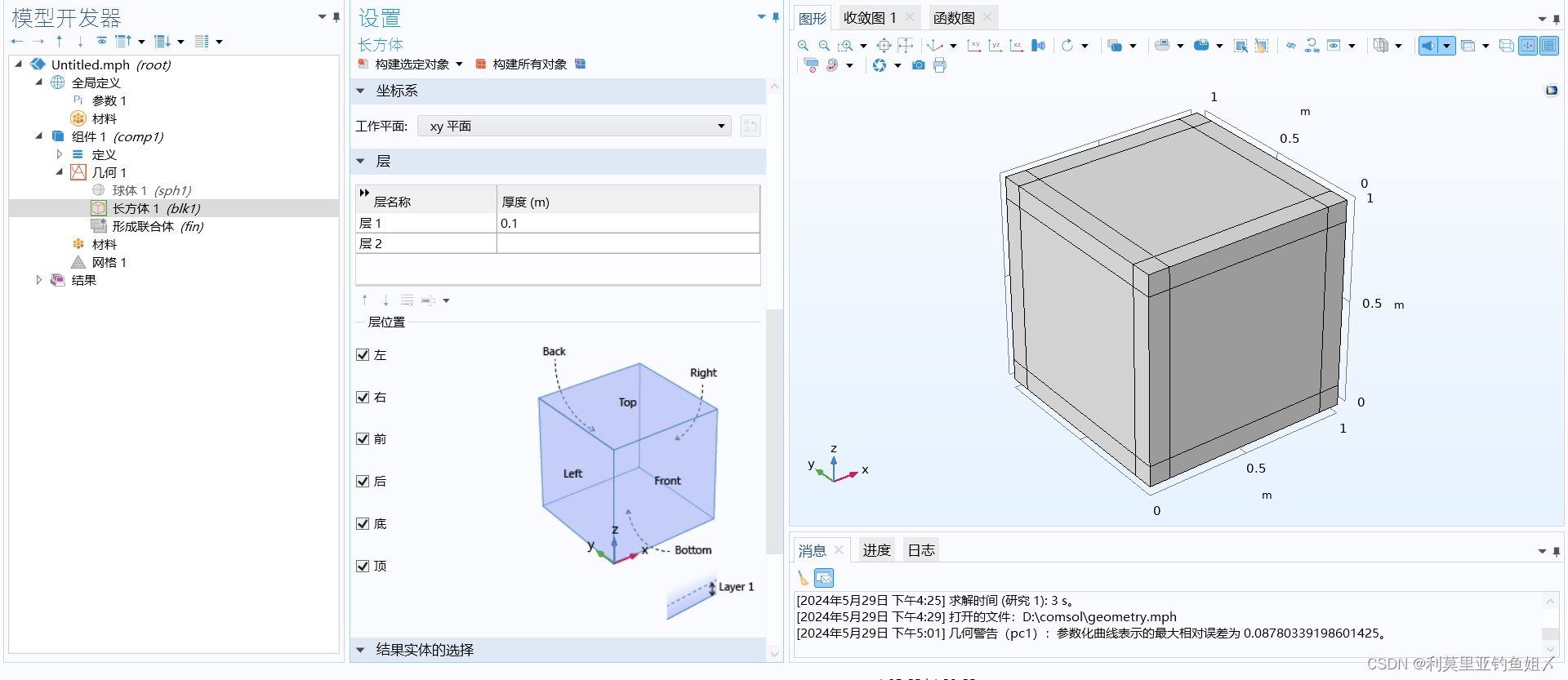

几何➡长方体➡层

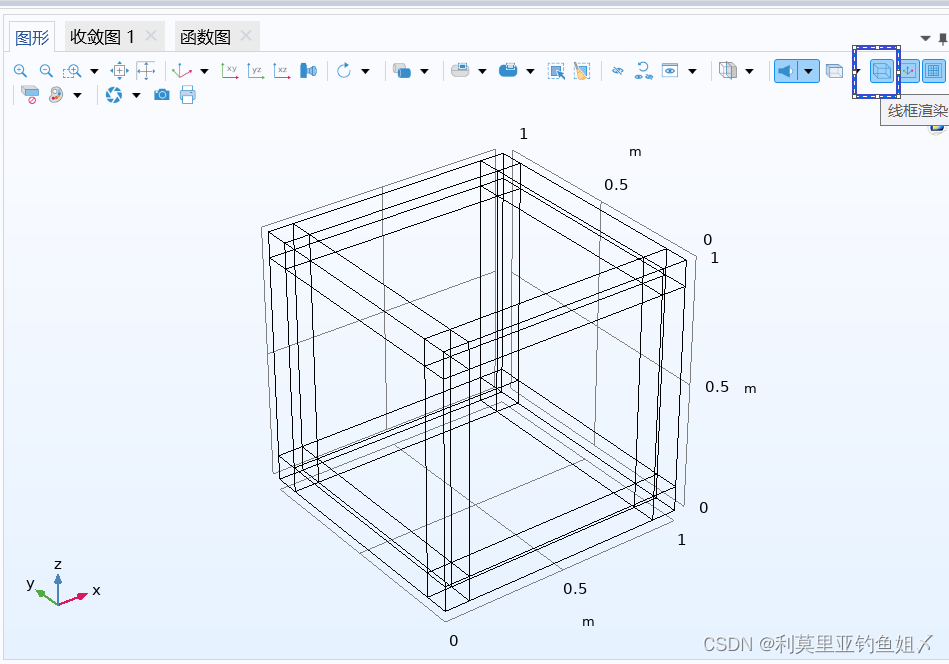

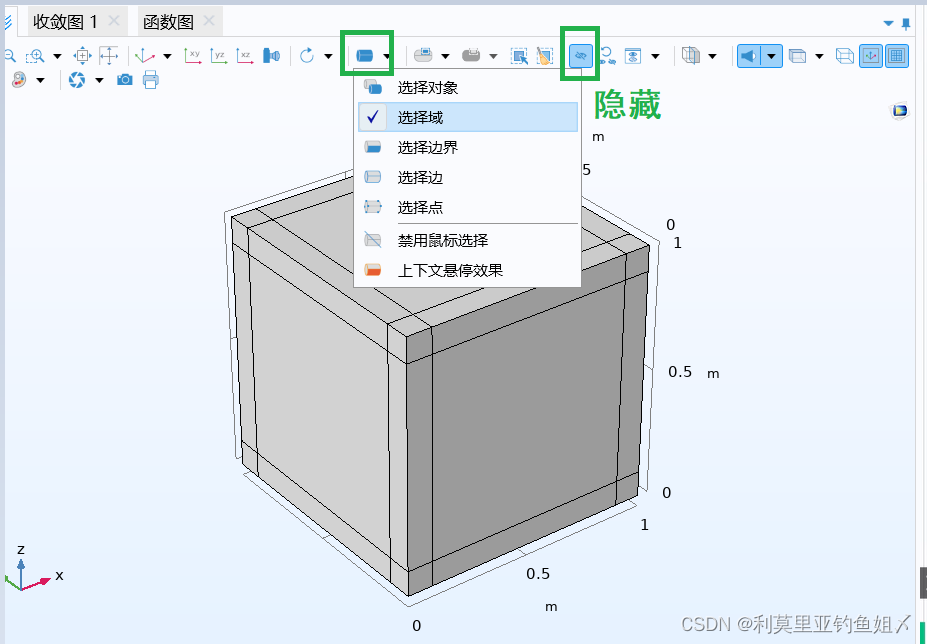

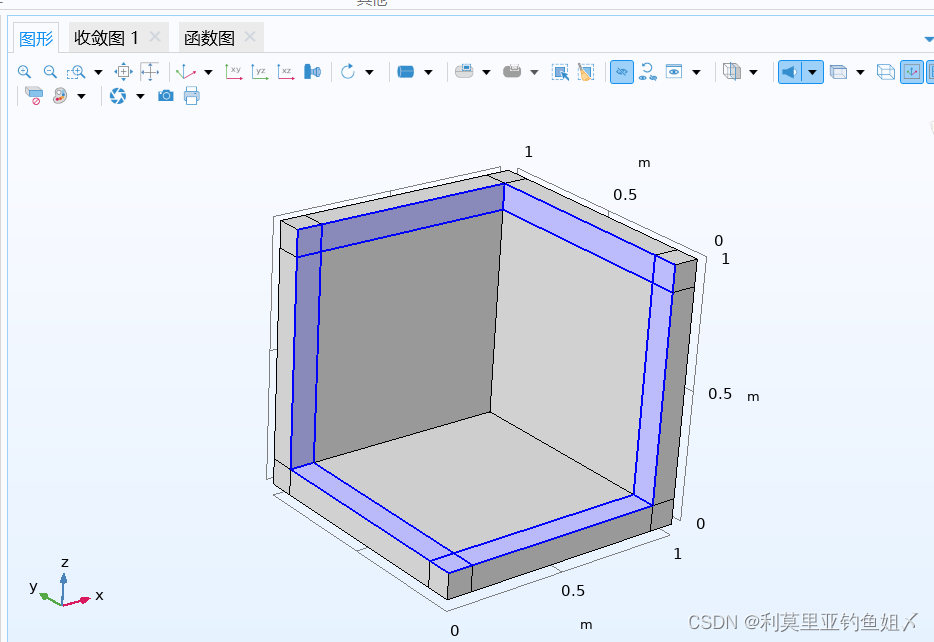

选择域，可以隐藏来观察，可重置隐藏

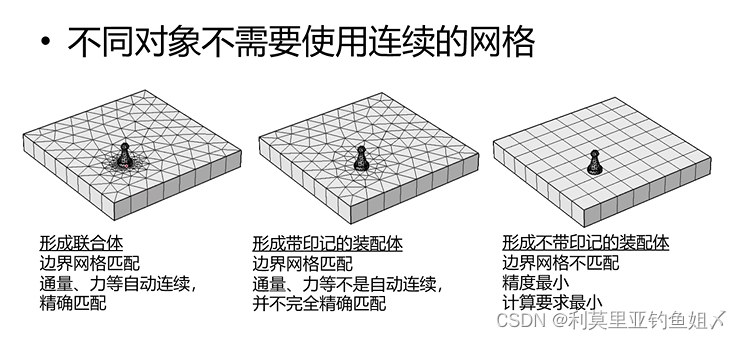

四、形成联合体和装配体

一般都是联合体

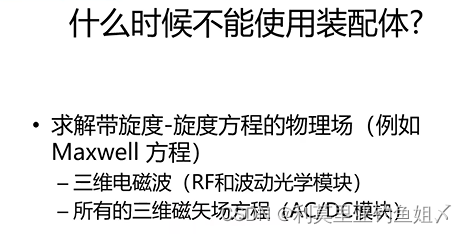

二维电磁波方程可以用装配体，二维磁矢式、三维磁标式可以用装配体

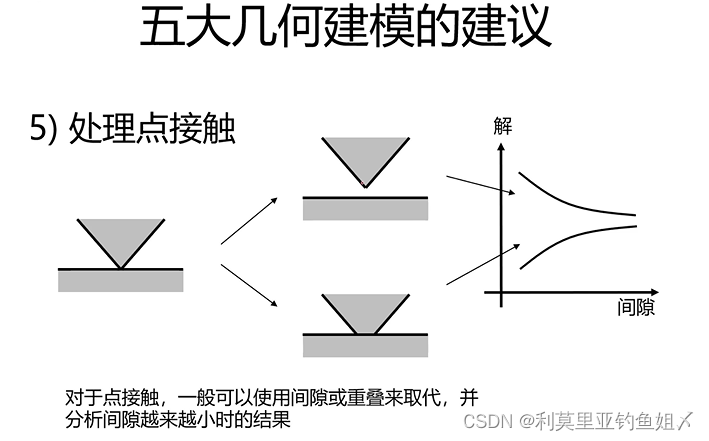

五、几何建模建议，不一定要使用精确的几何

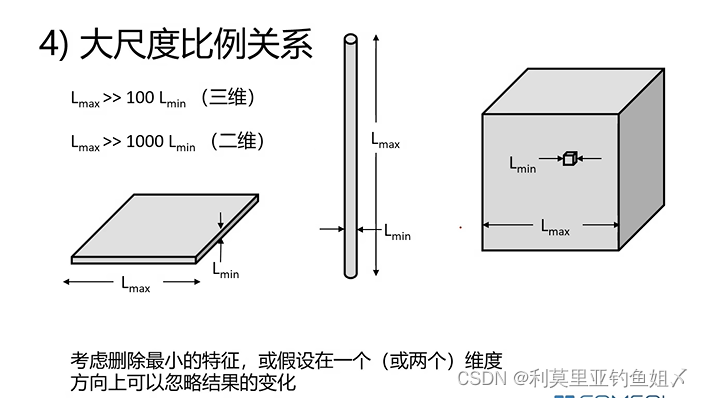

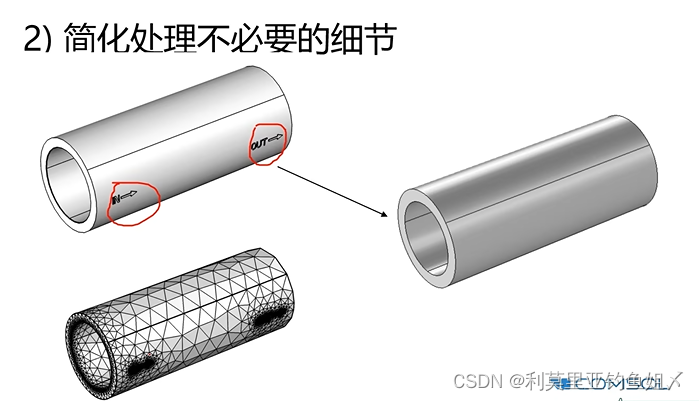

长径比很大的可以扔掉不关注的特征

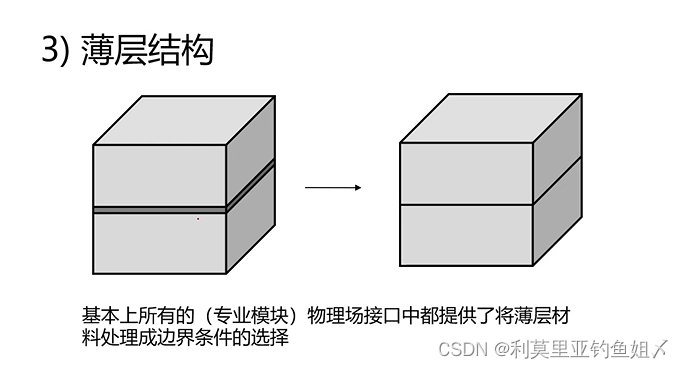

薄层结构在边界条件中添加，不需要在几何结构中画出来

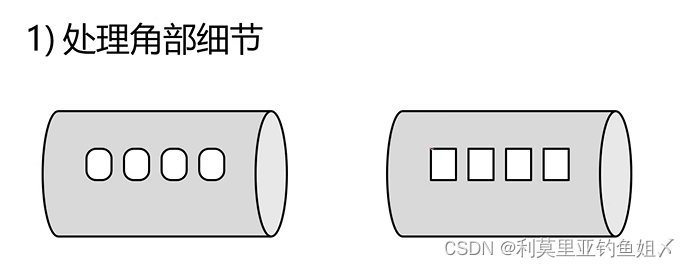

直角的存在，会使计算是出现不可导的情况，导致结果不收敛，可以做圆角的处理
