计算机组成原理-微程序控制器实验——沐雨先生

一、实验目的

1.掌握微程序控制器的组成原理和工作过程。

2.理解微指令和微程序的概念,理解微指令与指令的区别与联系。

3.掌握指令操作码与控制存储器中微程序的对应方法，熟悉根据指令操作码从控制存储器中读出微程序的过程。

二、实验要求

1.做好实验预习，读懂实验电路图，熟悉实验元器件的功能特性和使用方法。

2.按照实验内容与步骤的要求,独立思考，认真仔细地完成实验。

3.完成实验报告

三、实验原理

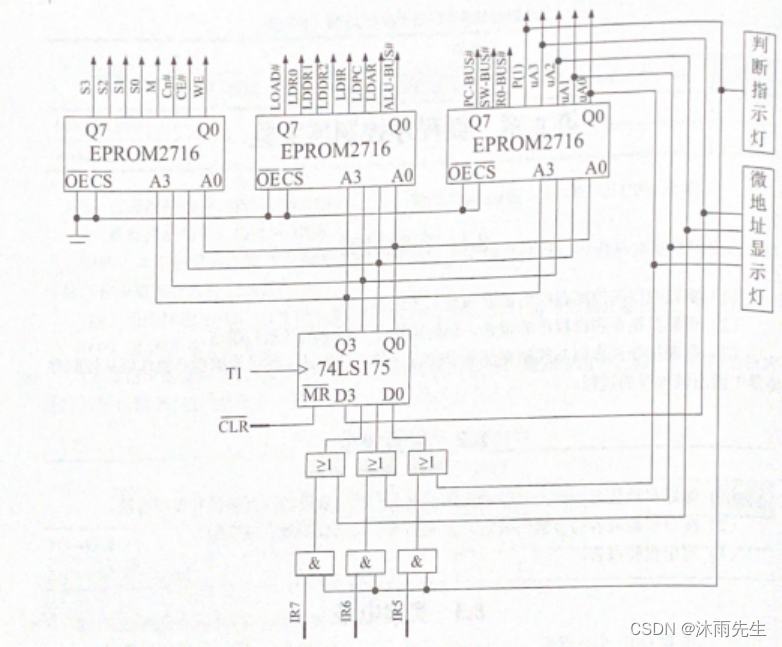

1.实验电路：

四、实验内容及步骤

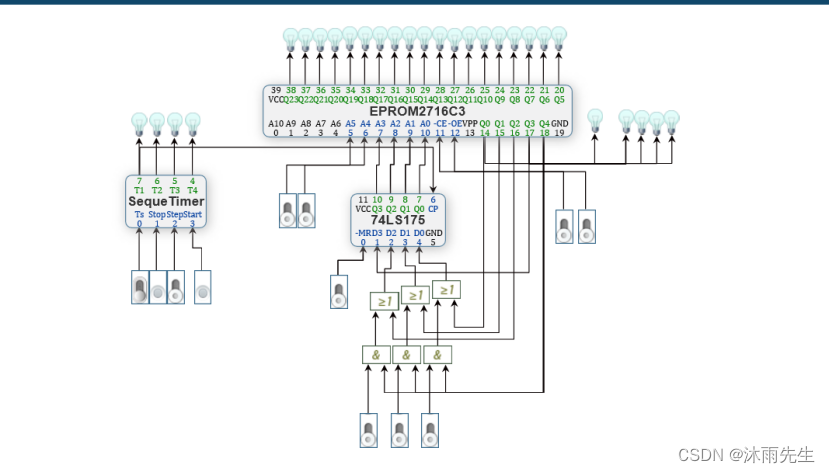

1.电路图：

2.电路预设置:将 EPROM2716芯片的CE、OE、A4、A5引脚置0，微地址寄存器74LS175的CLR置0,时序发生器的Step 置1。

3.打开电源。此时由于CLR=0，微地址寄存器清零，给出微程序入口地址00H，控制存储器随之输出第00号微指令。

4.将CLR设置为l，否则微地址寄存器会一直处于清零状态。

5.将IR7~IR5均设置为0，思考并回答问题:若此时连续不断地发出时序信号，微程序的执行流程？写出前10条微指令的地址：

00->01->02->03->10->02->03->10->02->03

6.连续单击Start 按钮，观察微指令的输出顺序，检验控制存储器输出的微指令是否与表8-3中的相符，验证上一步预测的顺序是否正确。

7.设置IR7~IR5的不同组合，用单步方式分别读出ADD、STA和JMP三条指令的微程序，用后续微地址和判别指示灯跟踪微程序执行及转移情况，将表8-3中缺少的微程序代码补充完整。（自行附表）
