寄存器是一段特殊的储存器,内核可以通过APB2总线对寄存器进行读写;寄存器是32位的,而端口只有16位,所以这个寄存器只有低16位对应有端口,高16位没有用到;
驱动器用来增加信号驱动能力的
输入模式(上拉和下拉电阻的作用:给输入提供一个默认的输入电平)
上拉输入模式:上面导通,下面断开(弱上拉)
下拉输入模式:上面断开,下面导通(弱下拉)
浮空输入模式:上面断开,下面断开
输出模式
推挽输出模式(强推输出模式):P-MOS和M-MOS均有效;输出寄存器为1时,上管导通,下管断开,输出直接接到VDD,输出高电平;输出寄存器为0时,上管断开,下管导通,输出直接接到VSS,输出低电平
开漏输出模式:P-MOS是无效的,只有N-MOS在工作;输出寄存器为1时,下管断开,输出相当于断开,就是高阻模式;输出寄存器为0时,下管导通,输出直接接到VSS,输出低电平(只有低电平有驱动能力,高电平是没有驱动能力的,作用:可以作为通信协议的驱动方式,如I2C通信协议,在多机通信的情况下,这个模式可以避免各个设备的相互干扰,还可以用于输出5V的电平信号)
关闭状态:引脚配置成输入模式,P-MOS和M-MOS均无效,也就是输出关闭,端口的电平由外部信号来控制

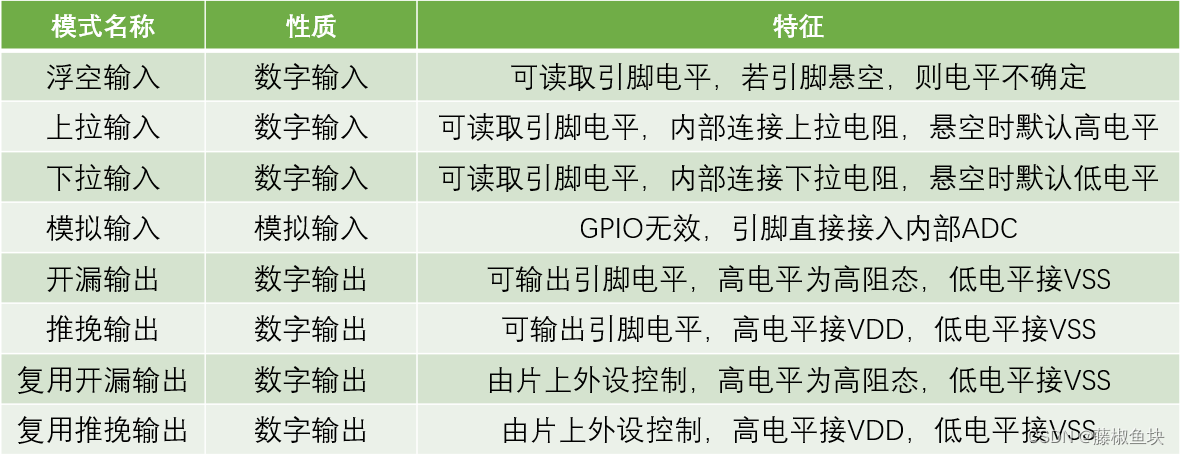

GPIO模式
