eNSP学习—— 终端跨二层交换机连接三层网关设备进行通信

  需要完整的配置命令大全的可以点击链接自取：华为ｅNSP各种设备配置命令大全PDF版资源-CSDN文库

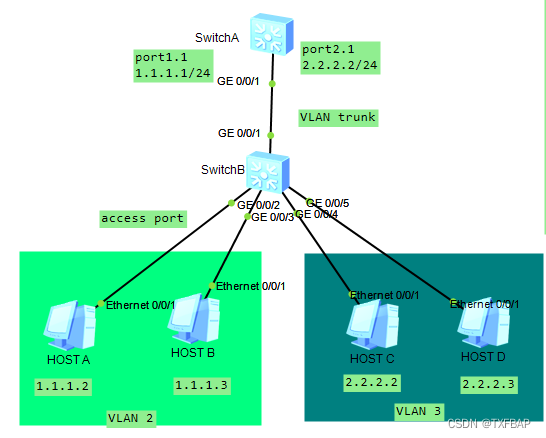

组网需求：
HOSTA 和 HOSTB、HOSTC 和 HOSTD 分属研发部和质量部，两部门通过一台二层交换
机互联，两部门有业务往来，需要二层隔离，三层通信。

配置思路 ：
1.将 SwitchB 连接终端 HOST 的接口加入 vlan，链路类型为 access；
2.将 SwitchA 和 SwitchB 互联的接口加入 vlan，链路类型为 trunk；
3.创建 VLANIF 并配置 IP 地址为对应用户的网关；

HOST A	1.1.1.2	255.255.255.0	1.1.1.1
HOST B	1.1.1.3	255.255.255.0	1.1.1.1
HOST C	2.2.2.2	255.255.255.0	2.2.2.1
HOST D	2.2.2.3	255.255.255.0	2.2.2.1

switchA配置如下：
<Huawei>sys

[Huawei]vlan batch 2 3            //批量新建vlan2和3

/*创建 vlanif 三层接口作为 PC 电脑的网关 IP 地址*/
[Huawei]interface vlanif 2       //进入三层 vlanif10 接口
[Huawei-Vlanif2]ip address 1.1.1.1 255.255.255.0     //此 IP 地址为HOSTA/B 对应网关地址
[Huawei-Vlanif2]q
[Huawei]interface vlanif 3
[Huawei-Vlanif3]ip address 2.2.2.1 255.255.255.0     //此 IP 地址为 HOSTC/D 对应
网关地址
[Huawei-Vlanif3]q

/*接口加入相应 vlan，SwitchA-----trunk------SwitchB*/
[Huawei]interface g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk     //链路类型为 trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 to 3   //将接口划分到 VLAN2和VLAN3中
[Huawei-GigabitEthernet0/0/1]q
[Huawei]

switchB配置如下：
<Huawei>sys

[Huawei]vlan batch 2 3

/*接口加入相应 vlan，SwitchB-----trunk------SwitchA*/
[Huawei]interface g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 to 3
[Huawei-GigabitEthernet0/0/1]q

/* 接口加入相应 vlan，SwitchB---access---HOST，HOSTA 和 HOSTB 配置一样，C 和 D 配置一样*/
[Huawei]interface g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 2      //将 HOSTA 划分到 vlan2 中
[Huawei-GigabitEthernet0/0/2]q

[Huawei]interface g0/0/4
[Huawei-GigabitEthernet0/0/4]port link-type access
[Huawei-GigabitEthernet0/0/4]port default vlan 3      //将 HOSTC 划分到 vlan3 中
[Huawei-GigabitEthernet0/0/4]q
