实验报告

一、实验原理

1.透镜的傅立叶变换性质；

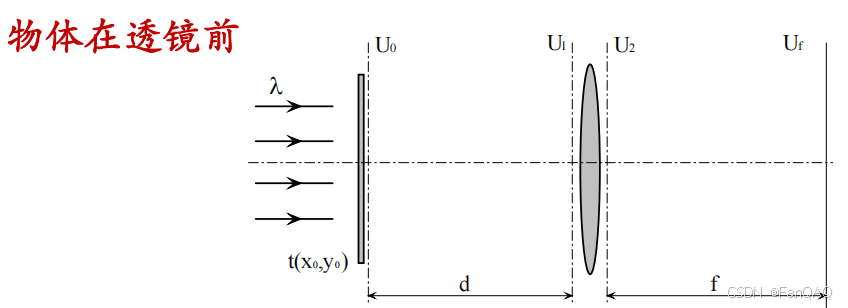

根据透镜的位相调制功能，透镜后端场为:

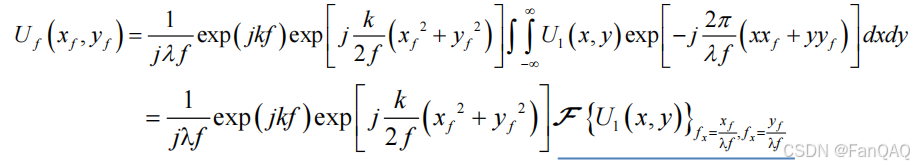

从透镜后端到后焦面光的传播属于菲涅耳衍射，利用菲涅耳衍射公式，后焦面上的场为：

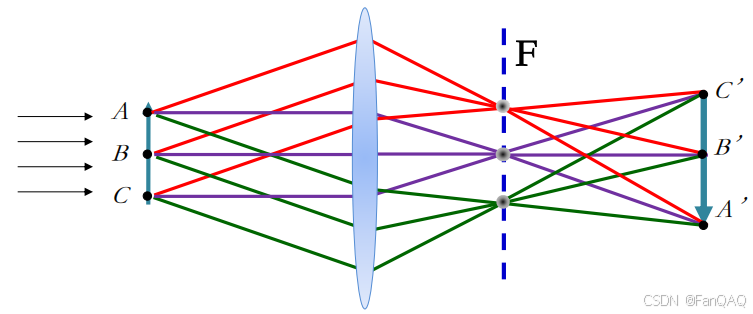

2.阿贝二次成像与空间滤波原理；

（1）物是一系列不同空间频率的集合；

（2）入射光经物平面发生夫琅禾费衍射，在透镜焦面（频谱面）上形成一系列衍射光斑；

（3）各衍射光斑发出的球面次波在相面上相干叠加，形成像。

因此，由上述原理可知：焦面场是透镜前端场的傅里叶变换(空间频谱)。同时，夫琅禾费衍射条件下远场处也会形成像。

二、实验目的

1.观察光栅的傅立叶频谱，加深对空间频谱概念的理解；

2.验证和演示阿贝二次成像原理，理解成像过程中的“分频”与“合成”的作用；

3.计算并判断后焦面和夫琅禾费衍射条件下远场的傅立叶频谱（空间频谱）的误差，加深对阿贝二次成像原理的认识。

三、实验器材

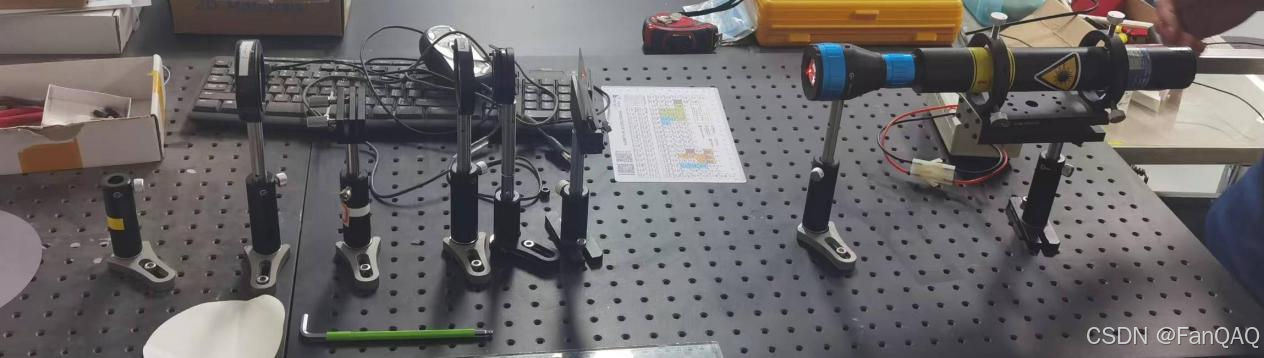

图1：演示实验器材

氦氖激光器（波长632.8nm）一台；光栅；光阑；透镜（焦距10cm）;观察屏。

四、实验内容

1.采用一维光栅作为目标物体，用白屏在透镜的后焦面观察物体的空间频谱分布，利用尺子记录各级频谱与零级频谱的距离，利用透镜焦距，光波波长，求解一级、二级的X方向空间频率。

2.采用一维光栅作为目标物体，用白屏在远场观察物体的空间频谱分布，利用尺子记录白屏距光栅板距离，各级频谱与零级频谱的距离，求解一级、二级的X方向空间频率。

五、实验结果

经 $\cos \alpha = \sqrt{\frac{1}{1+(\tan \alpha )^{^{2}}}}$ 公式计算得出：

由空间频率公式 $f_{x}=\frac{\cos \alpha }{\lambda }$ 可计算得出( $\lambda =632.8nm$ )：

对误差进行分析：

	-2	-1	0	+1	+2
误差	0.038	0.020	0	0.054	0.042

六、实验结论

1.通过实验结果可以得出：阿贝二次成像原理中“分频”在后焦面得到的空间频谱分布与“合成”在夫琅禾费衍射条件下远场的空间频谱分布具有近似的X方向空间频率。

2.在透镜后焦面上观察到的衍射光斑分布实际上是光栅的傅里叶频谱，各级衍射光斑的分布位置直接与光栅的空间频率相关。而远场观察中，光栅的衍射图样直接在屏幕上呈现，是光栅在远场的衍射分布，这里光栅与屏幕的距离决定了频谱分布的尺度。

3.频率值相似的原因：光栅的空间频率是由光栅本身的结构决定的，不论是透镜后焦面还是远场衍射，空间频率都取决于光栅的周期性特征，因此两者的结果在理想情况下是相似的。

4.误差分析：虽然理想情况下两者结果相似，但由于实验条件的不同，可能会导致一些误差。

（1）透镜后焦面：透镜的像差可能会影响频谱分布，尤其是当透镜质量不佳或透镜焦距不够精确时。（2）远场条件：由于远场衍射要求屏幕距离光栅足够远，空间的限制可能导致实际距离难以完全满足理想的远场条件，衍射角的近似可能失效，造成计算误差。
