华中科技大学微波实验报告2

华中科技大学的第二个微波实验

一、实验项目

微波元件特性参数测量

二、实验目的

1、学习矢量利用矢量网络分析仪扫频测量微带谐振器Q值的方法；

2、学会使用矢量网络分析仪测量微波定向耦合器的特性参数；

3、掌握使用矢量网络分析仪测量微波功率分配器传输特性的方法；

三、实验原理

微波谐振腔的Q值测量

品质因素Q描述了谐振系统频率选择性的优劣及电磁能量损耗程度

本实验主要运用扫频功率传输法来测量微带谐振器的Q值。功率传输法是根据谐振腔的功率传输特性来确定它的Q值。下图表示测量谐振腔功率特性的方框图。

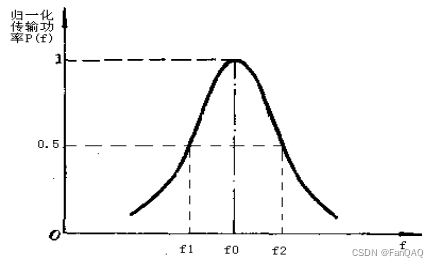

当微波振荡源的频率逐渐改变时，由于谐振腔的特性，传输到负载的功率将随着改变，它与频率的关系曲线如图所示。

根据功率传输法测量谐振腔的等效电路可推得，谐振腔两端同时接有匹配微波源和匹配负载时的有载品质因数为：



耦合度

      输入至主线的功率（端口1输入功率）与副线中正方向传输的功率（端口2输出功率）之比的对数称为定向耦合器的耦合度C：

方向性

用副线中正方向传输的功率（端口2输出功率）与反方向传输的功率（端口4输出功率）之比的对数来表示定向传输的性能，称为耦合器的方向性D ：

隔离度

有时，反映定向程度的指标也可以用隔离度来表示。定义隔离度为输入至主线的功率（端口1输入功率）与副线中反方向传输的功率（端口4输出功率）之比的对数：

微带线定向耦合器的工作原理

微带线定向耦合器是由两条等宽的平行耦合微带线所构成，耦合线长是奇模和偶模波长平均值的1/4，如图所示。若信号从端口1输入，则端口2和端口3将有输出，端口4没有输出。由于耦合信号（端口2的输出）的传输方向与输入信号方向相反，故这种定向耦合器称为反向定向耦合器。
