光纤激光器功率实验

实验报告

一、实验原理

1.光纤激光器的分类

（1）按谐振腔结构分类：F-P腔、环形腔、环路反射器光纤谐振腔、“8”字形腔DBR光纤激光器、DFB 光纤激光器

（2）按光纤结构分类：单包层光纤激光器、双包层光纤激光器

（3）按增益介质分类：稀土类掺杂光纤激光器、非线性效应光纤激光器、单晶光纤激光器

（4）按掺杂元素分类：掺铒（Er3+）、钕（Nd3+）、镨（Pr3+）、铥（Tm3+）镱（Yb3+）、钬（Ho3+）

（5）按输出波长分类：S-波段（1280~1350nm）、C-波段（1528~1565nm）、L-波段（1561~1620nm）

（6）按输出激光分类：脉冲激光器、连续激光器

本次实验使用的光纤激光器是DBR式掺铒光纤激光器。

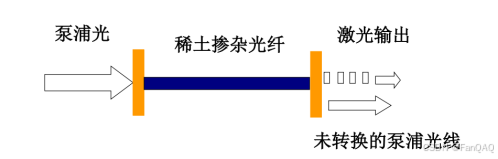

2.光纤激光器结构

（1）增益介质：光纤激光器的增益介质通常是掺杂了稀土元素的光纤，例如掺铒光纤、掺镱光纤、掺钕光纤等。这些稀土离子可以在特定的波长下提供光放大增益。

（2）泵浦光激发：光纤激光器的增益介质需要泵浦光来激发稀土离子。泵浦光通常由半导体激光二极管提供，典型的用于掺铒光纤的泵浦波长为980 nm。泵浦光的作用是激发稀土离子从低能级跃迁到高能级，使得增益介质处于粒子数反转状态。

（3）受激辐射放大：一旦增益介质中的稀土离子被激发到高能级，它们可以通过受激辐射的过程发射光子。这些发射的光子与入射的光子具有相同的频率、相位和方向，因此可以实现光的放大。

（4）振腔结构：光纤激光器通常使用光纤中的反射结构来形成谐振腔，以实现光放大和激光输出。这种谐振腔的作用是提供光反馈，使光信号在增益介质中多次反射放大。FBG可以在光纤中形成周期性的折射率调制结构，用于反射特定波长的光。光纤激光器中可以使用两个布FBG，一个用作高反射镜（HR），另一个用作低反射镜（LR）输出，构成谐振腔。

3.实验元件连接

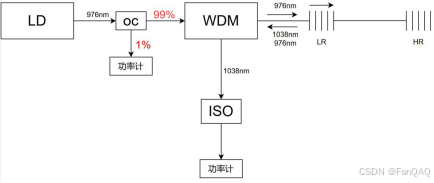

图1.实验元件连接图

二、实验目的

1.利用FBG建立DBR式掺铒光纤激光器；

2.掌握DBR式掺铒光纤激光器的使用方法；

3.测量并绘制不同泵浦功率下光纤激光器的输出功率拟合直线。

三、实验器材

LD泵浦源；OC仪；WDM波分复用器；温控器；LR光栅；HR光栅；ISO仪；光谱仪。

四、实验内容

1.测量不同泵浦功率下光纤激光器的输出功率；

2.测量比较产生激光与未形成激光时的光谱；

3.计算出激光产生阈值功率和斜效率：

五、实验结果与结论

1.实验数据

功率(mW)	0.04459	0.27391	0.7007	1.43325	1.75175	2.01292	27	64	100	135	169	202	233	264
升值	0	0.0001	0.0002	0.0004	0.0005	0.01	3.86	10.14	15.92	21.8	27.55	32.1	38.1	42.7
降值	0	0.0001	0.0002	0.0004	0.0005	0.01	3.91	10.19	16.01	21.78	27.57	31.8	37.8	42.7
平均值	0	0.0001	0.0002	0.0004	0.0005	0.01	3.885	10.165	15.965	21.79	27.56	31.95	37.95	42.7

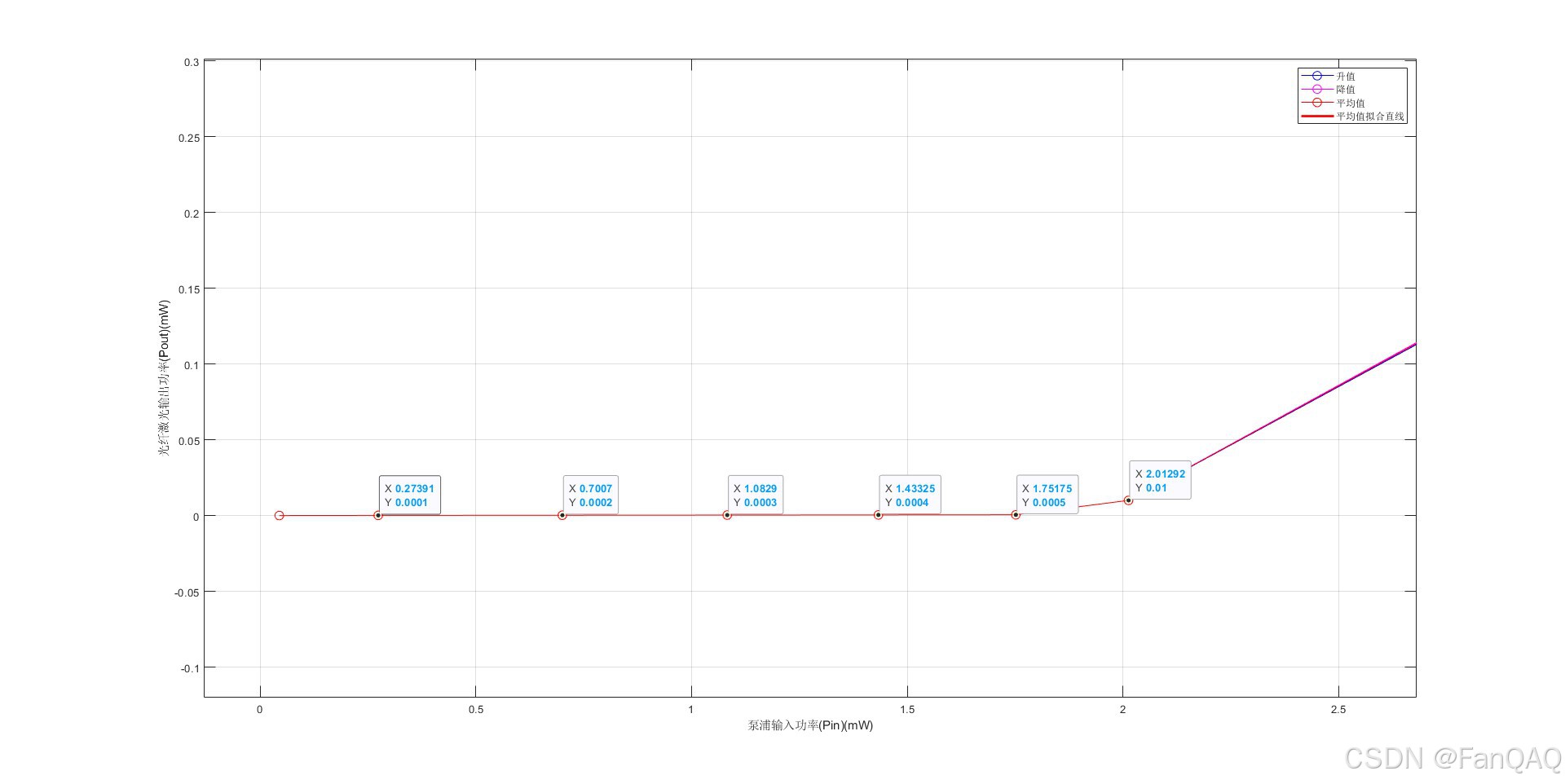

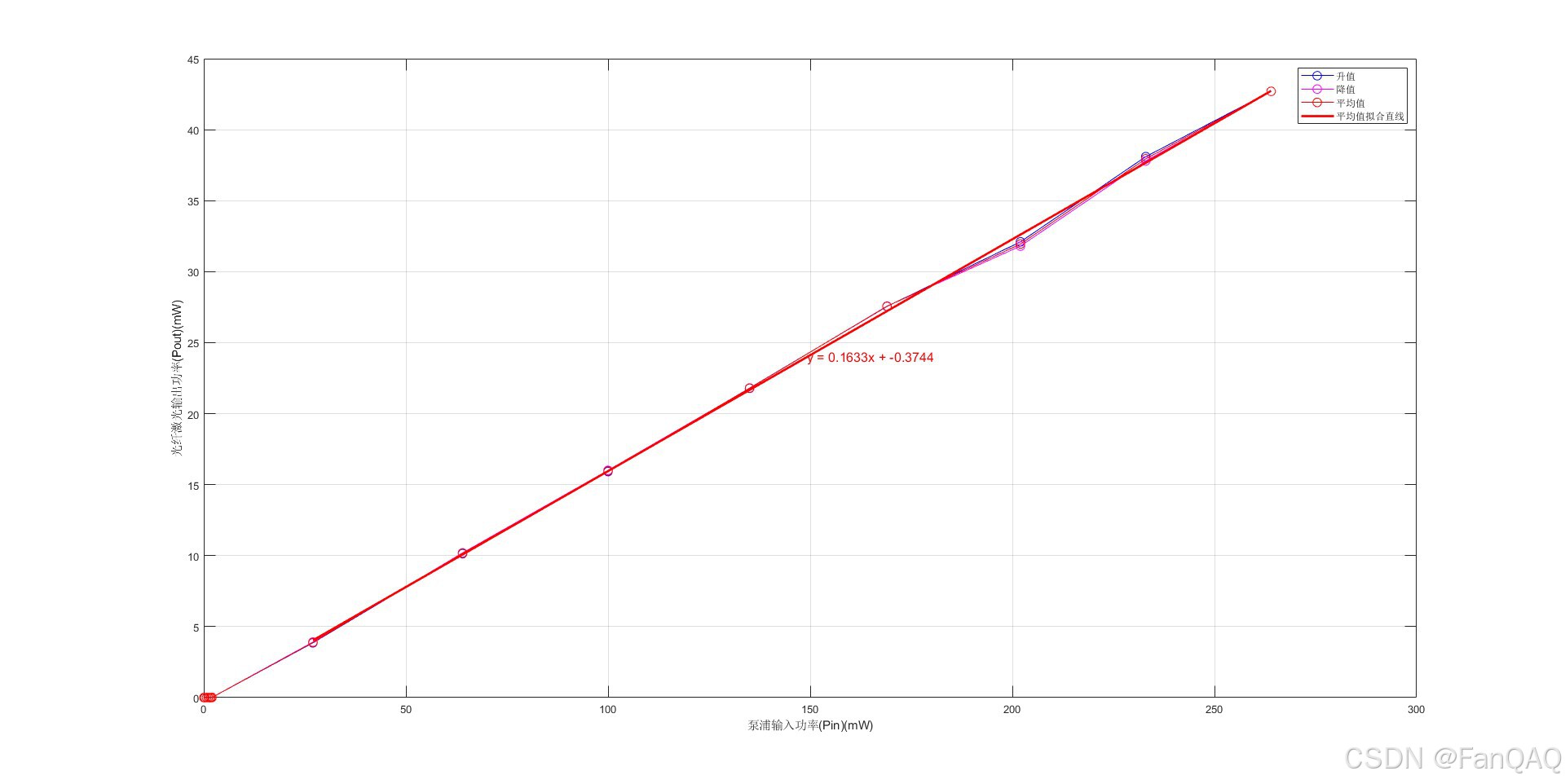

图2.升降值点与拟合直线图

由图可知，拟合直线公式为：

其中斜效率为0.1633，阈值功率为2.2927mW。

2.自发辐射和受激辐射情况下光纤激光器的输出光谱:

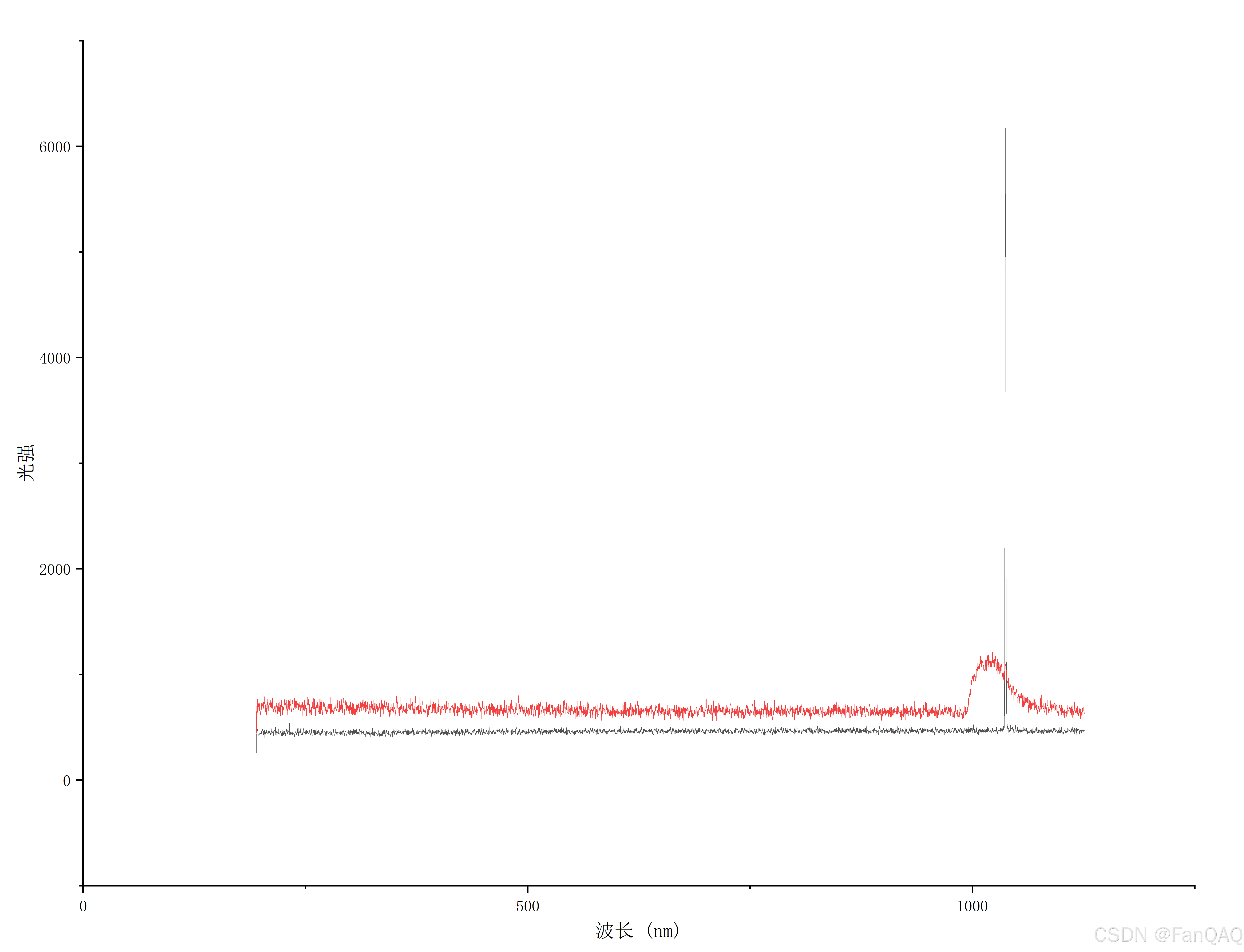

图3.自发辐射和受激辐射的光谱图
