hfss 3d layout 无法参数化问题

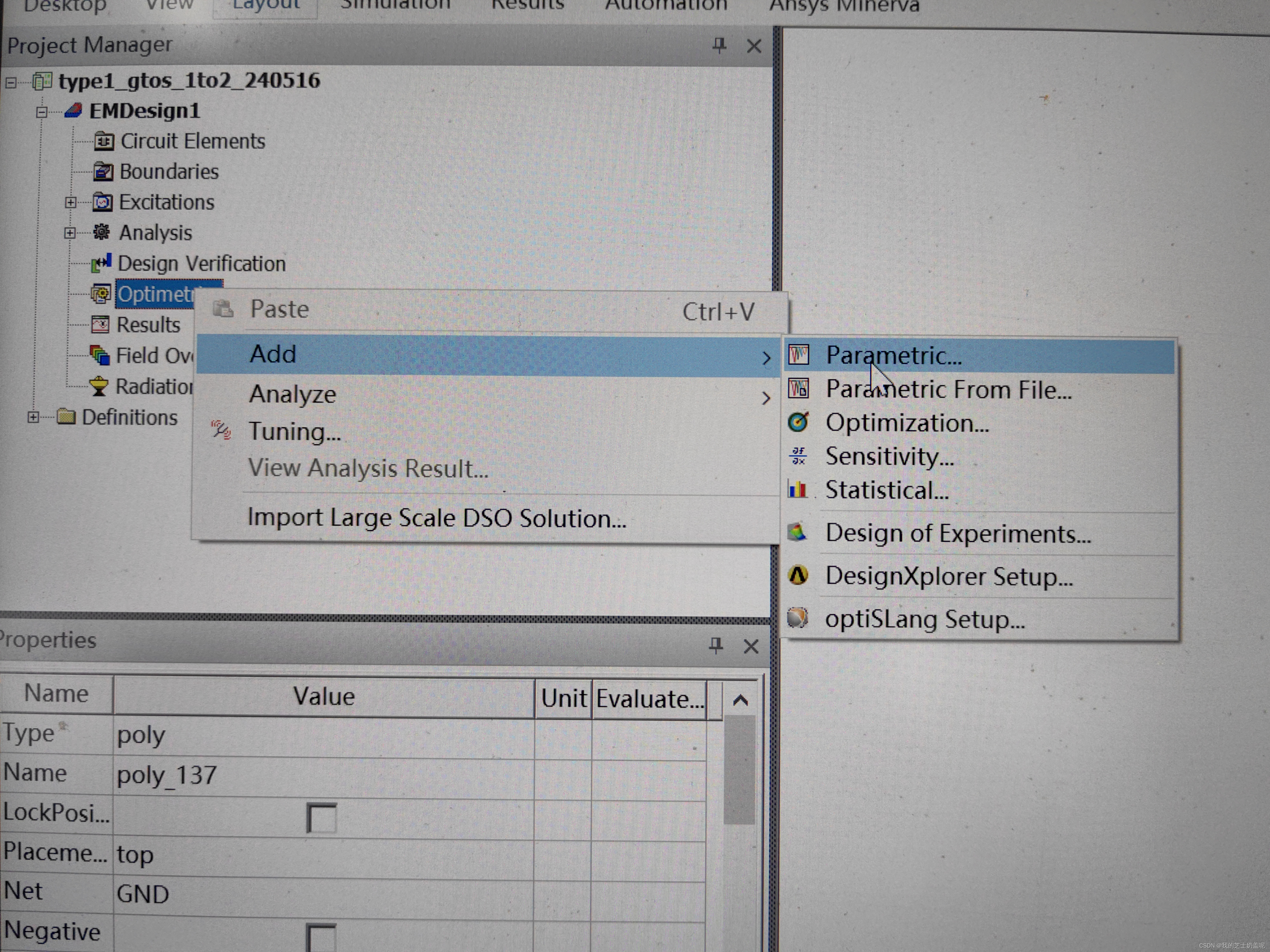

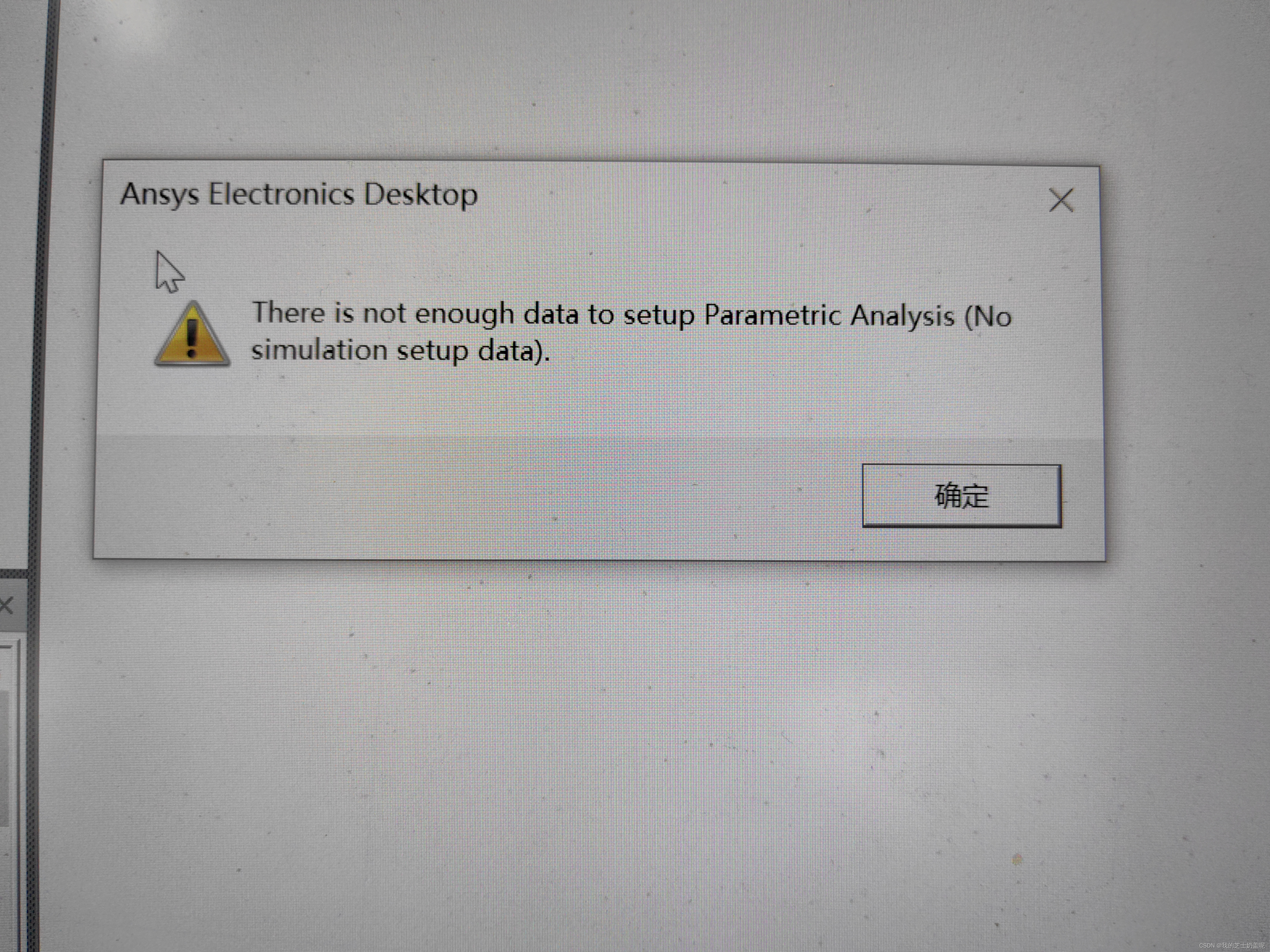

    在绘制图形的过程中设置了参数，但是点击HFSS 3D layout-optimetrics analysis-add parametric时(或在project manager - optimetrics - add - parametric)显示“there is not enough data to setup parametric analysis(no simulation setup data)”，找了很久问题所在，以为是参数设置或者版本（2022r2)有问题，后来发现没有进行analysis选项设置。

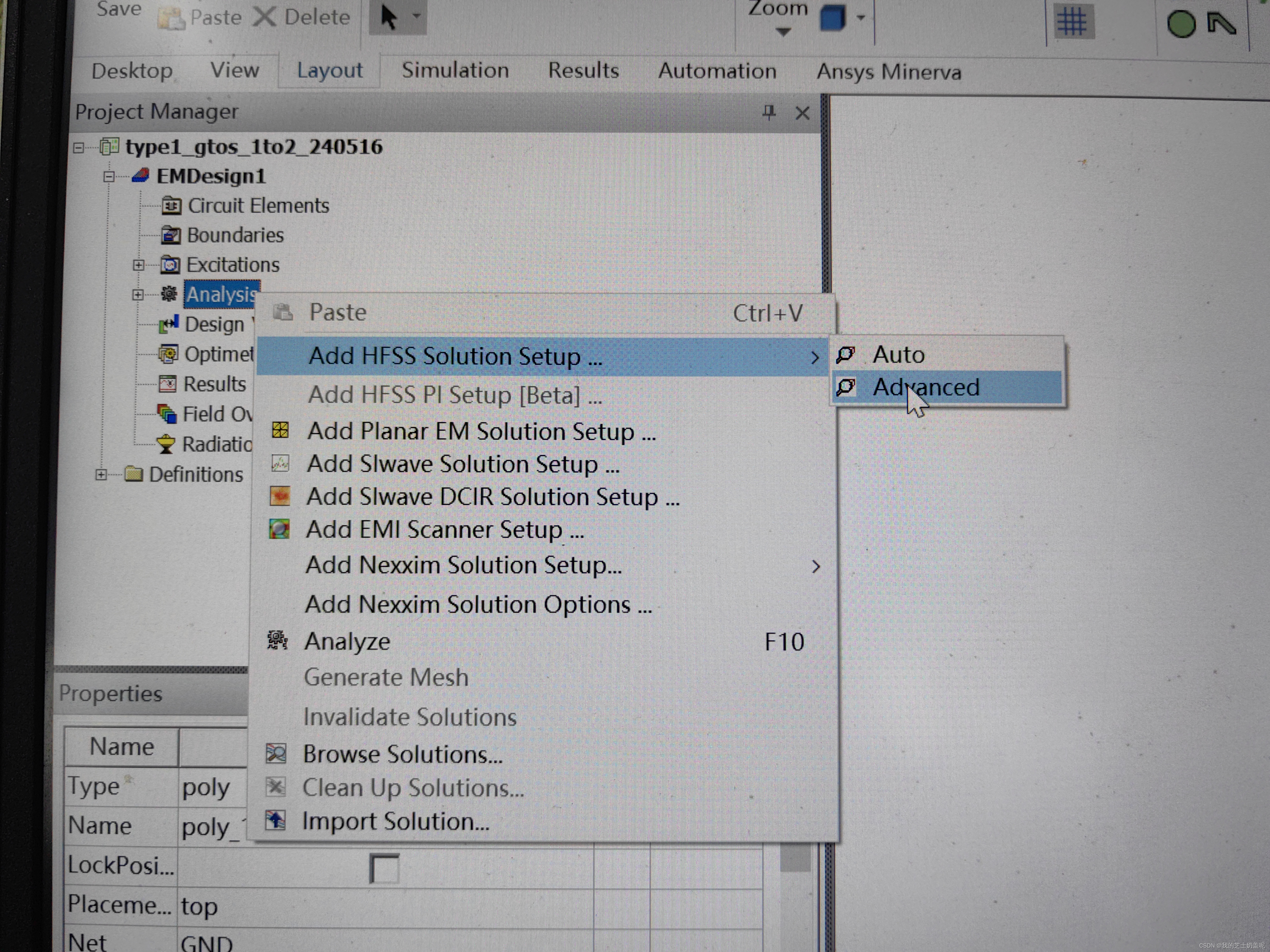

在project manager中选择analysis右键-add HFSS solution setup…-advanced

 设置频率等参数（因为要观察频段所以选择了broadband），最后会出来扫频的弹窗，选择相应的步长和最大最小值，OK之后再点击原来的选项就可以出现参数化设置选项啦。
