0.环境配置

博主系统：ubuntu20

相机：海康MV-CS016

激光雷达：Mid-360

ROS1

Sophus安装
SLAM系列之Fast Livo复现（一）_哔哩哔哩_bilibili

文档预览 - Gitee.com

Ubuntu 安装 RealSense SDK 及 RealSense-ROS 驱动程序-CSDN博客

这里的Realsense不必安装，顺带一起装了

Realsense ROS1 驱动安装

进入realsense文件夹

cd ~/realsense_ws

运行依赖项

source devel/setup.bash

执行realsense节点

roslaunch realsense2_camera rs_camera.launch

新建终端执行

rosrun rviz rviz

PCL库安装

【PCL】Ubuntu22.04 安装 PCL 库_ubuntu安装pcl-CSDN博客

eigen一般默认安装好了，查看eigen版本，一般头文件就显示版本

cd /usr/include/eigen3/Eigen/src/Core/util
gedit Macros.h

opencv 安装

这里我没有记录，直接问豆包和Kimi

PCL && Eigen && OpenCV
PCL>=1.6
Eigen>=3.3.4
OpenCV>=3.2

Sophus安装

git clone https://github.com/strasdat/Sophus.git
cd Sophus
git checkout a621ff
mkdir build && cd build && cmake ..
make
sudo make install

Vikit安装

我的电脑安装路径为 ~/catkin_fl

cd catkin_ws/src
git clone https://github.com/xuankuzcr/rpg_vikit.git

livox_ros_driver2安装

我的安装路径在：~/livo_driver/src/ws_livox

海康MVS客户端安装

下载链接：https://www.hikrobotics.com/cn/machinevision/service/download/?module=0

安装

sudo dpkg -i xxxx.deb

启动MVS客户端

cd /opt/MVS/bin #进入软件目录
sudo ./MVS.sh #运行客户端

在MVS客户端查看是否能正常识别。

1.相机标定

新建终端执行下列命令：

roslaunch mvs_ros_driver mvs_camera_trigger.launch

另起终端，执行以下代码，参数自己改一改

rosrun camera_calibration cameracalibrator.py --size 9x6 --square 0.85 image:=/left_camera/image

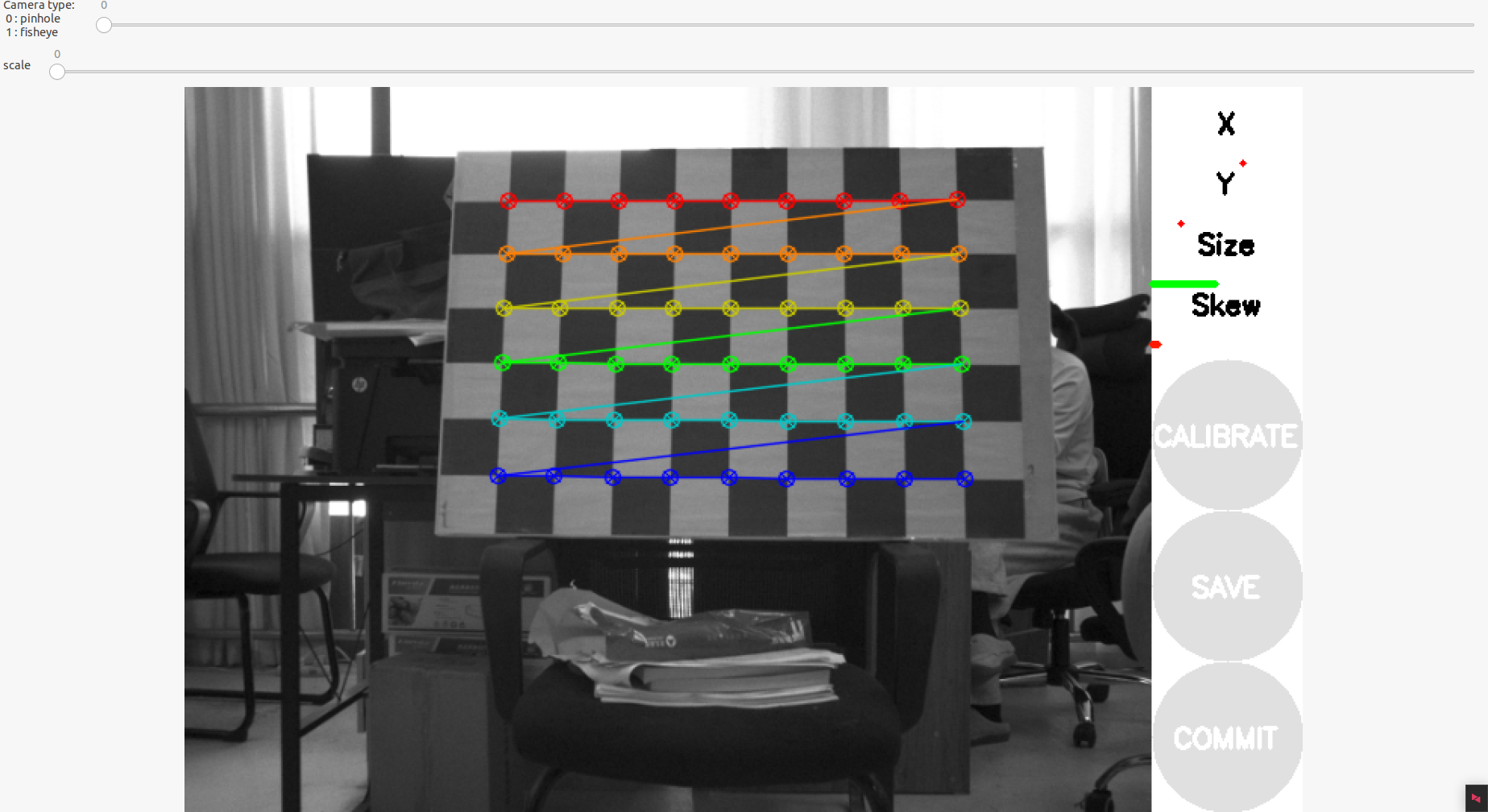

标定结果可视化

以下是标定结果：

**** Calibrating ****
mono pinhole calibration...
D = [-0.0825793412579484, 0.18889546268346563, -0.0002599860454348438, 0.0009403060803430131, 0.0]
K = [1790.2637974341574, 0.0, 742.4372092570699, 0.0, 1790.8901983778176, 556.7092892509689, 0.0, 0.0, 1.0]
R = [1.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 1.0]
P = [1773.902587890625, 0.0, 742.850288264126, 0.0, 0.0, 1778.455322265625, 556.2129828573743, 0.0, 0.0, 0.0, 1.0, 0.0]
None
# oST version 5.0 parameters


[image]

width
1440

height
1080

[narrow_stereo]

camera matrix
1790.263797 0.000000 742.437209
0.000000 1790.890198 556.709289
0.000000 0.000000 1.000000

distortion
-0.082579 0.188895 -0.000260 0.000940 0.000000

rectification
1.000000 0.000000 0.000000
0.000000 1.000000 0.000000
0.000000 0.000000 1.000000

projection
1773.902588 0.000000 742.850288 0.000000
0.000000 1778.455322 556.212983 0.000000
0.000000 0.000000 1.000000 0.000000

注意：需要提前修改mvs_ros_drive配置文件config/left_camera_trigger.yaml里的riggerEnable: 0，原本为1图像出不来，记得标定好修改回去，为同步做准备

2.抓取ROS包

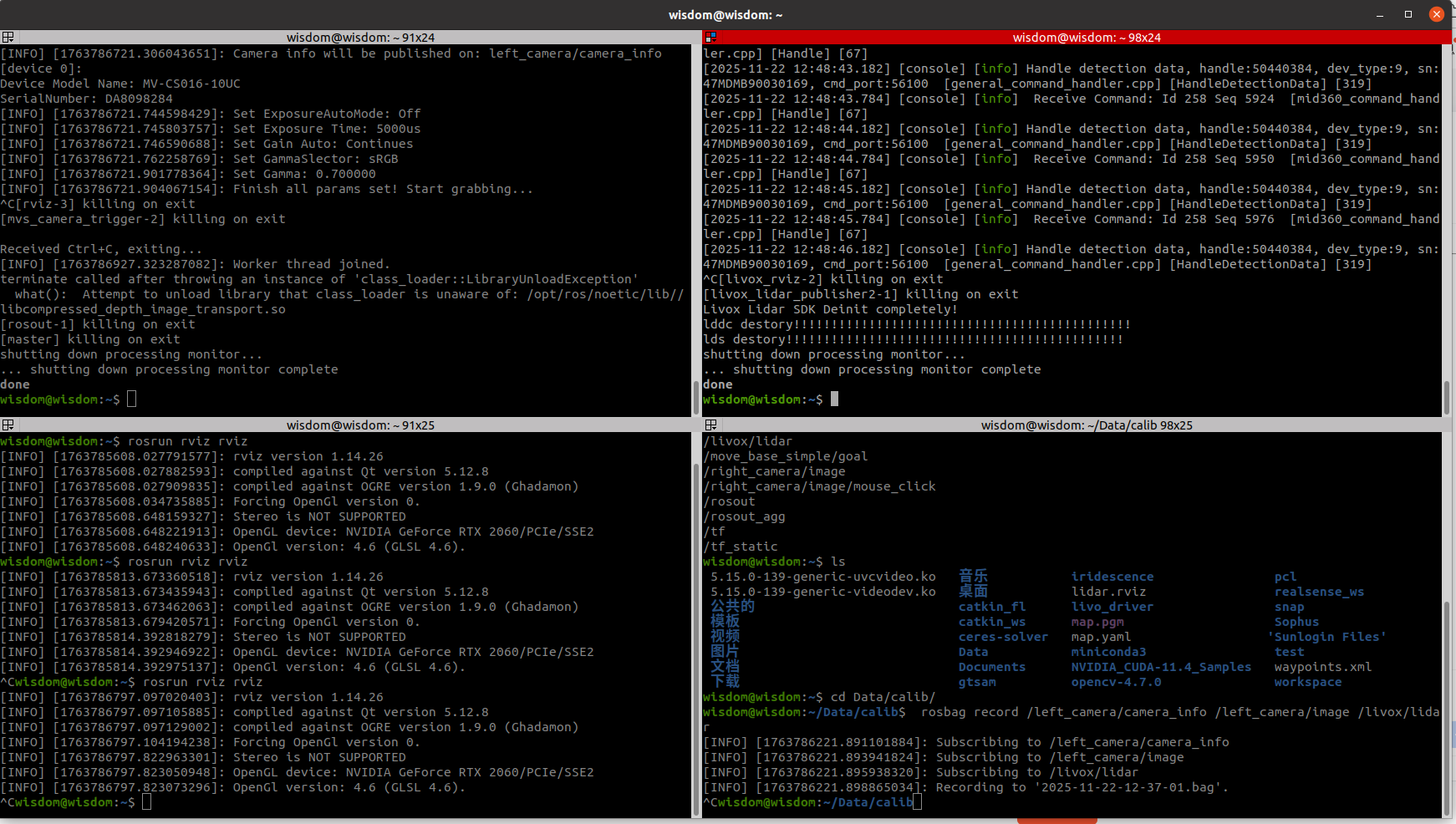

新建4个终端

第一个终端，打开相机ros终端

 roslaunch mvs_ros_driver mvs_camera_trigger.launch

第二个终端打开livox的rviz界面

roslaunch livox_ros_driver2 rviz_MID360.launch

第三个终端，启动点云滤波

rosrun pointcloud_filter pass_through_filter

第四个终端，打开rviz进行配置

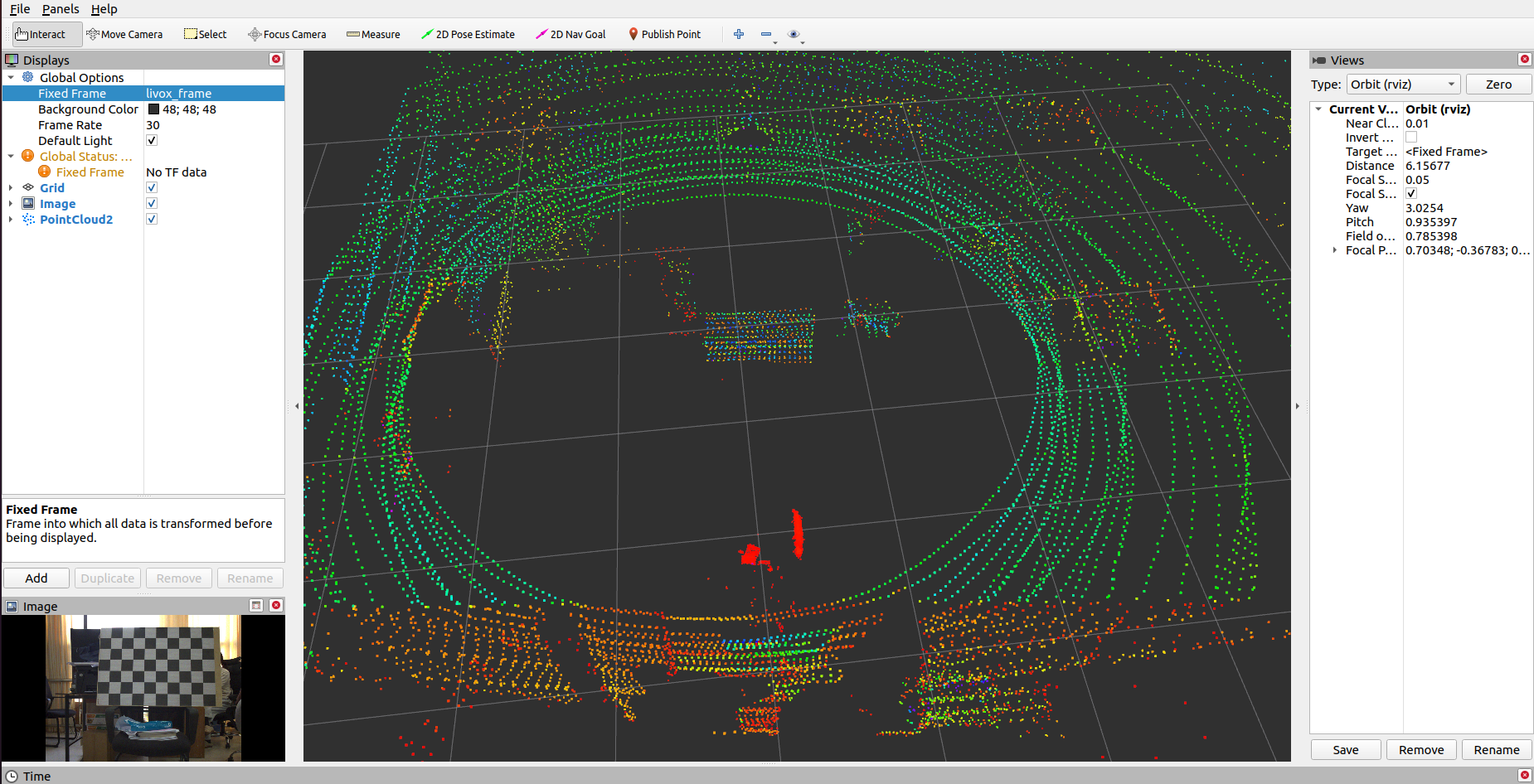

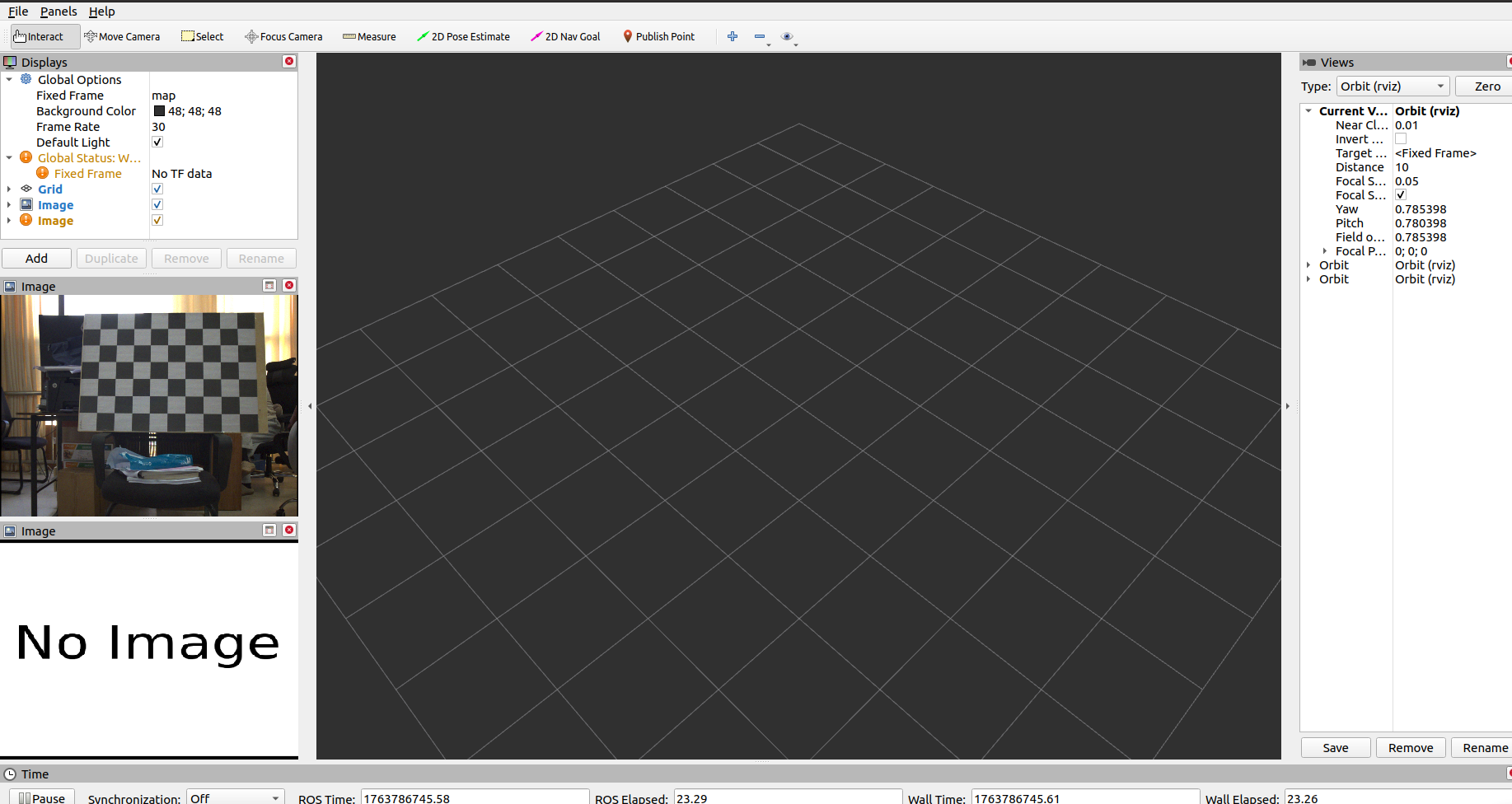

rosrun rviz rviz

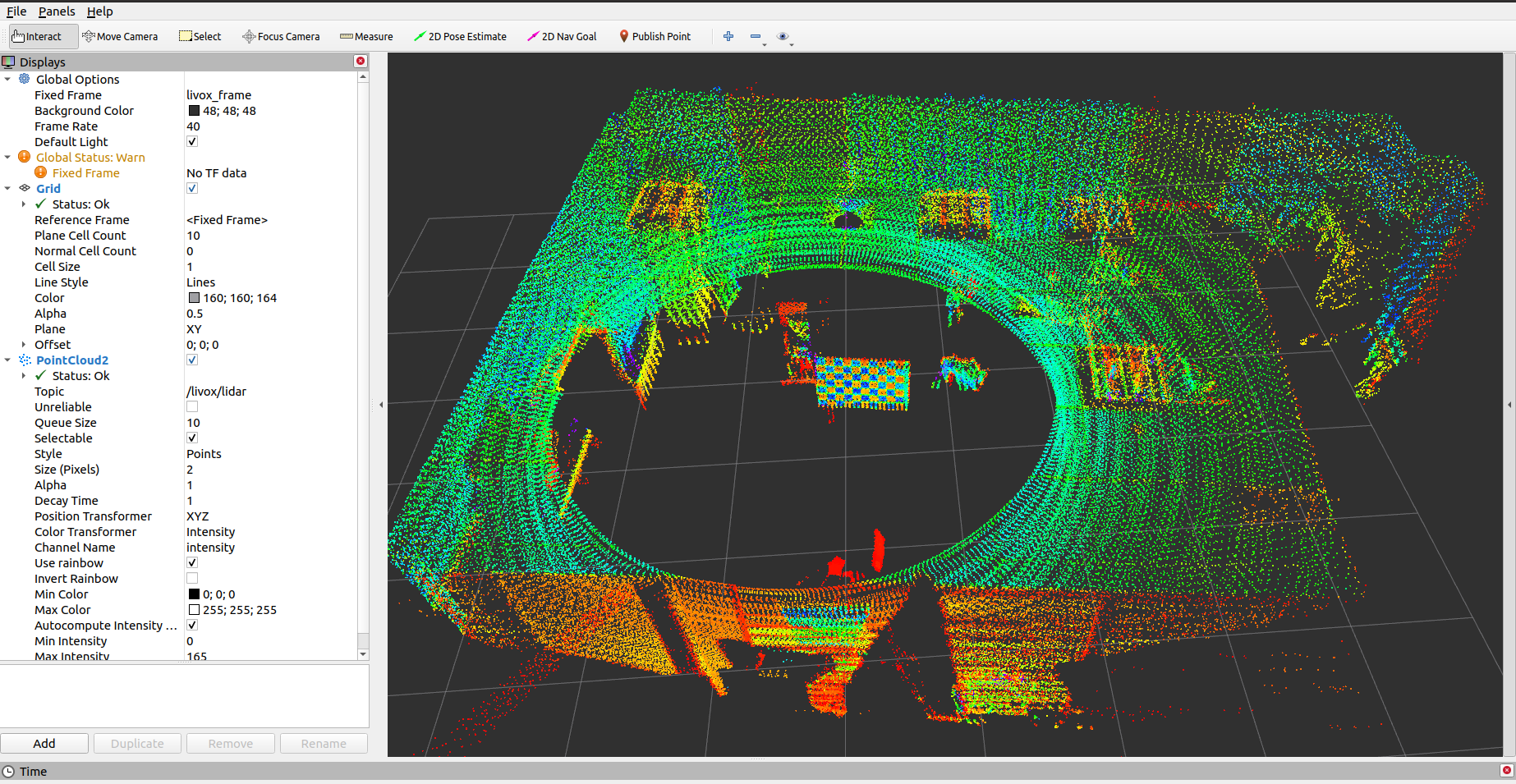

记得修改这个Rviz的Fixed_Frame为livox_frame

第五个终端，进入bag文件夹并进行录制bag文件(全部点云)

cd ~/Data/calib/
rosbag record /left_camera/camera_info /left_camera/image /livox/lidar

或者记录滤波点云（建议使用这个）

rosbag record /left_camera/camera_info /left_camera/image /livox/lidar_filtered

查看bag文件

rosbag info 2025-11-22-23-48-36.bag

3.direct visual lidar calibration进行标定

注意，该方法需要适配（多传感器联合标定--direct_visual_lidar_calibration），不然会报错

标定预处理

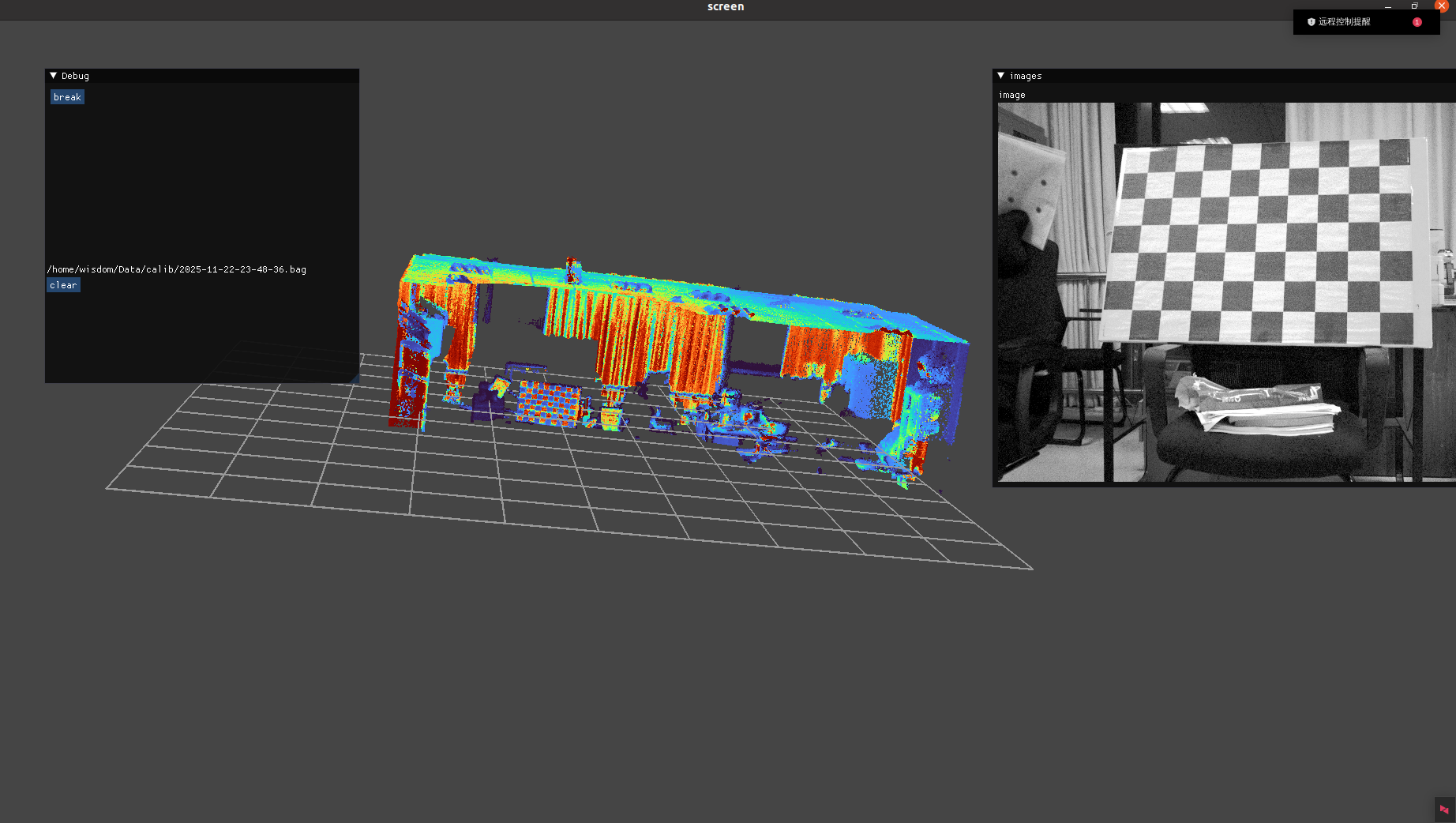

rosrun direct_visual_lidar_calibration preprocess ~/Data/calib ~/catkin_fl/src/direct_visual_lidar_calibration/result -av

初始估计

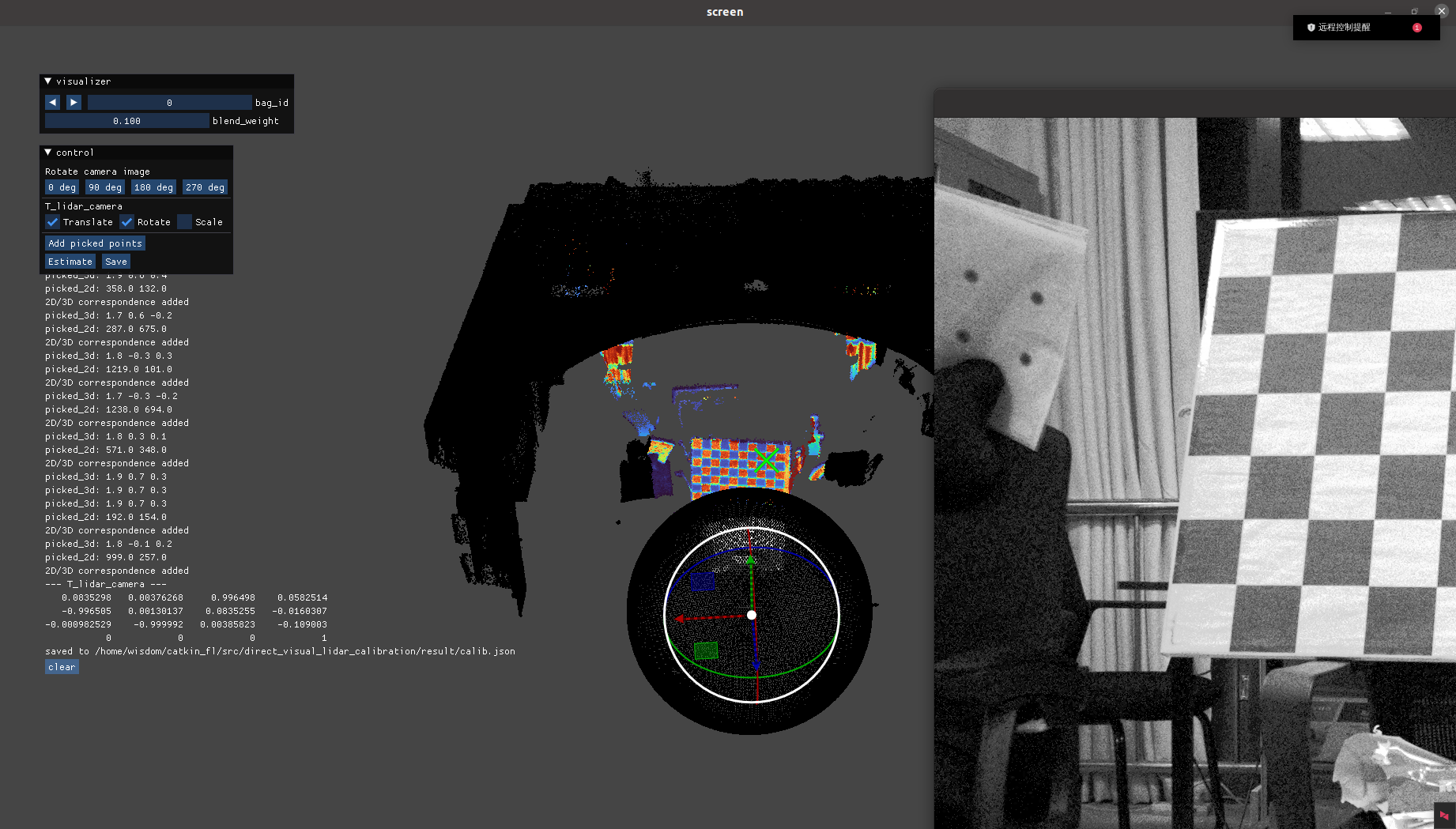

 rosrun direct_visual_lidar_calibration initial_guess_manual ~/catkin_fl/src/direct_visual_lidar_calibration/result

优化估计

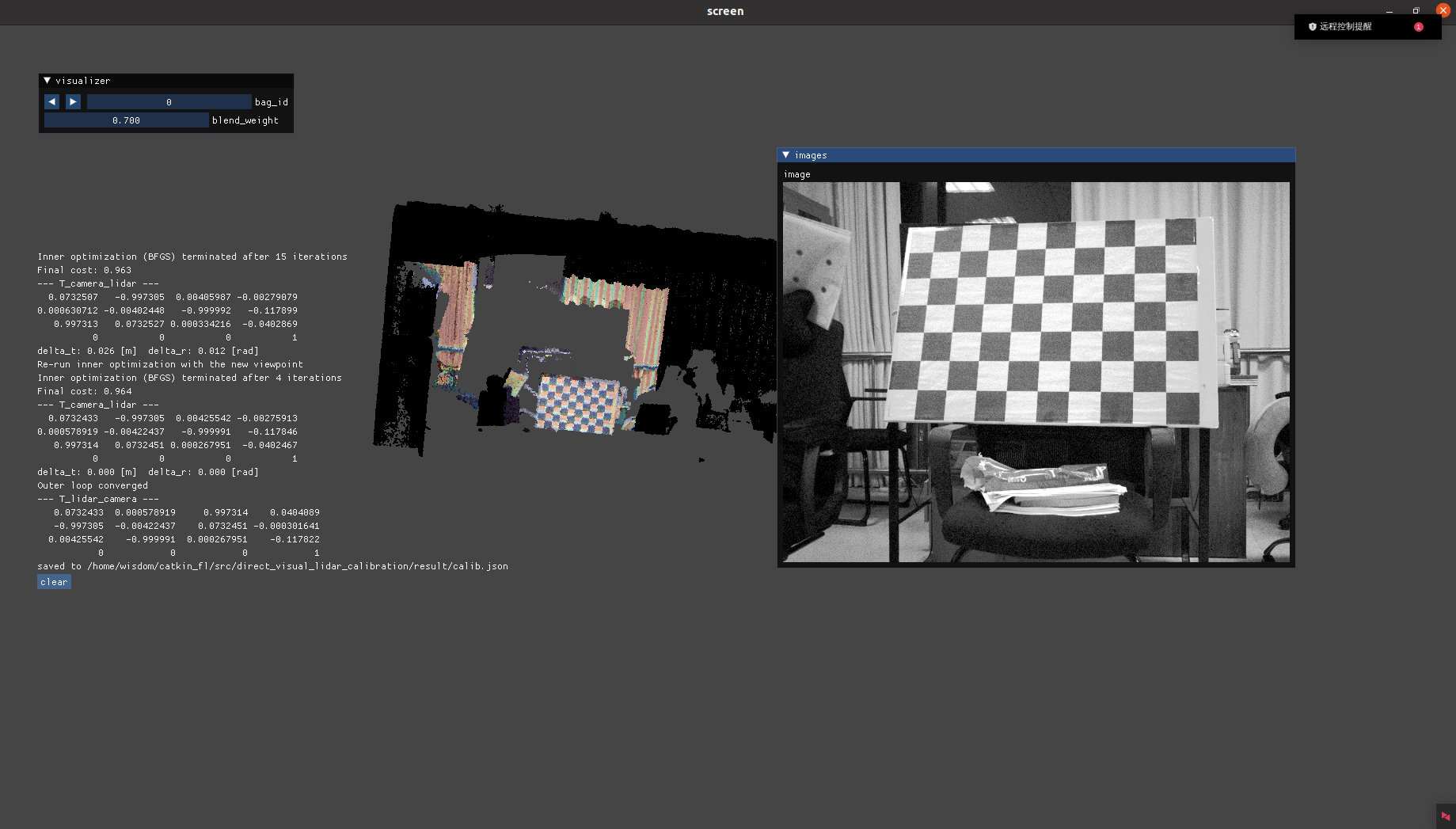

rosrun direct_visual_lidar_calibration calibrate ~/catkin_fl/src/direct_visual_lidar_calibration/result

优化配准

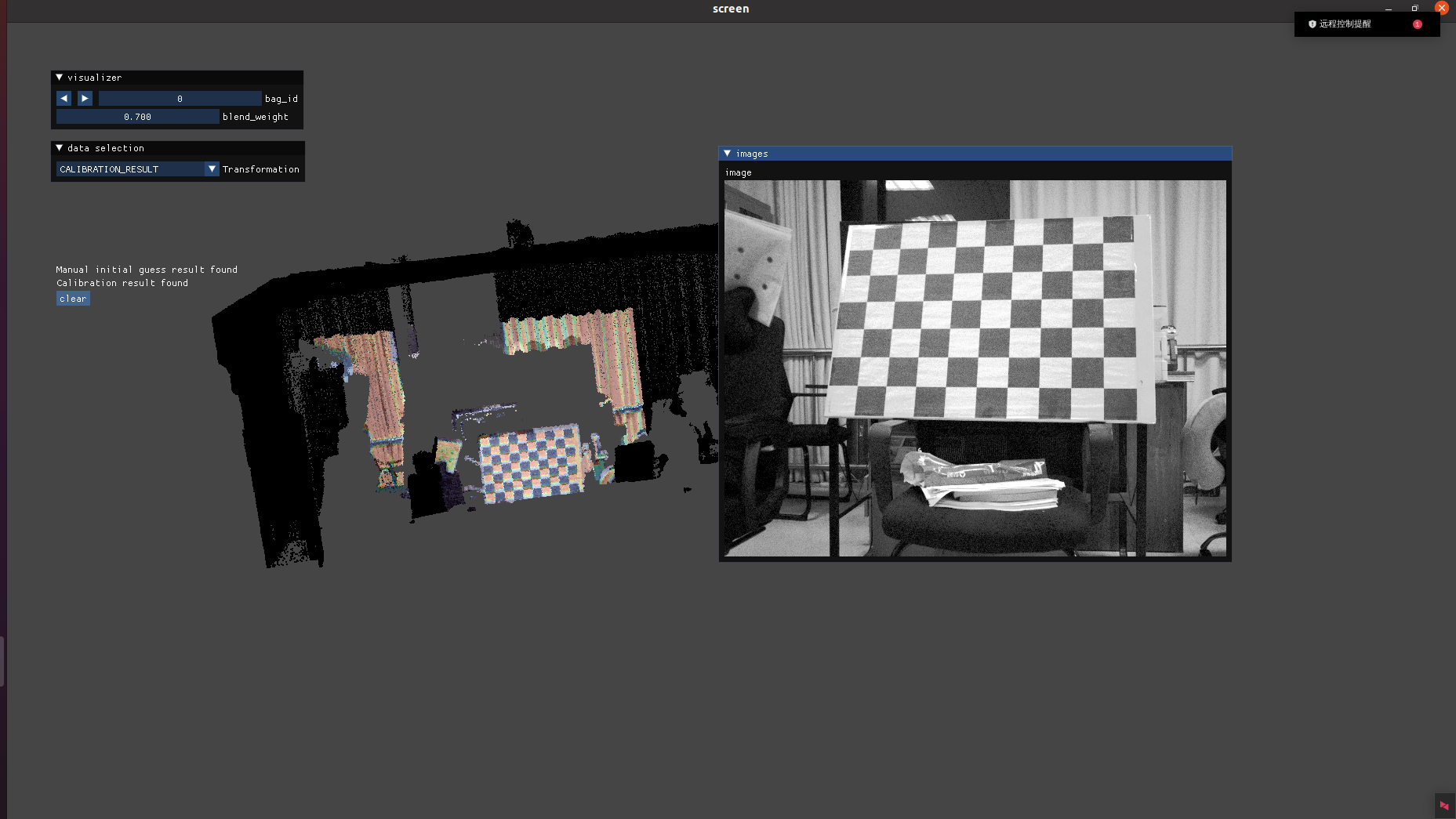

rosrun direct_visual_lidar_calibration viewer ~/catkin_fl/src/direct_visual_lidar_calibration/result

标定参数

{
  "camera": {
    "camera_model": "plumb_bob",
    "distortion_coeffs": [
      -0.0825793412579484,
      0.18889546268346563,
      -0.0002599860454348438,
      0.0009403060803430131,
      0.0
    ],
    "intrinsics": [
      1790.2637974341574,
      1790.8901983778176,
      742.4372092570699,
      556.7092892509689
    ]
  },
  "meta": {
    "bag_names": [
      "2025-11-22-23-48-36.bag"
    ],
    "camera_info_topic": "/left_camera/camera_info",
    "data_path": "/home/wisdom/Data/calib",
    "image_topic": "/left_camera/image",
    "intensity_channel": "intensity",
    "points_topic": "/livox/lidar_filtered"
  },
  "results": {
    "T_lidar_camera": [
      0.04040893983177123,
      -0.0003016413283030992,
      -0.11782197698838458,
      -0.5189411728685212,
      0.48017297233895034,
      -0.48250621050814646,
      0.5170316552766282
    ],
    "init_T_lidar_camera": [
      0.05825143679976463,
      -0.016030732542276382,
      -0.1090027391910553,
      -0.5192230367835269,
      0.4779940593907771,
      -0.4793294806661294,
      0.5217014086975291
    ]
  }
}

我们可以取T_lidar_camera的标定外参格式内容为
TUM [tx ty tz qx qy qz qw]]
即：【X轴平移、y轴平移、z轴平移、四元数_x、四元数_y、四元数_z、四元数_w】

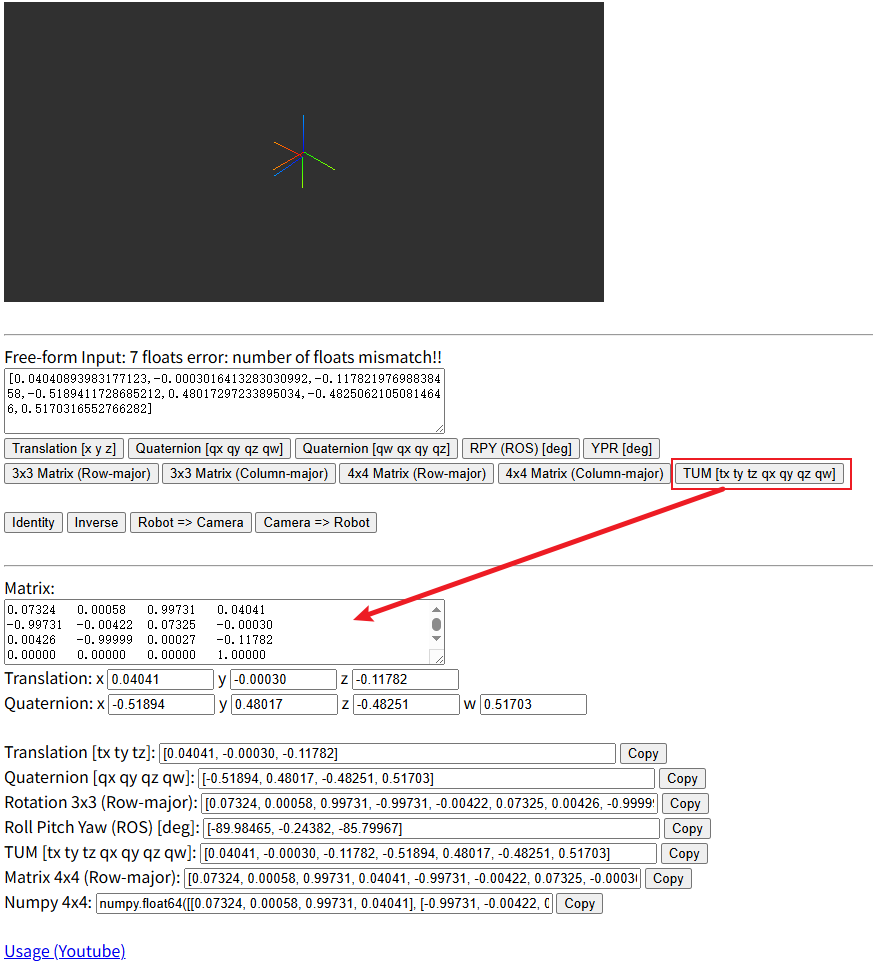

使用以下链接进行转换：https://staff.aist.go.jp/k.koide/workspace/matrix_converter/matrix_converter.html

转换矩阵为：

0.07324   0.00058   0.99731   0.04041
-0.99731  -0.00422  0.07325   -0.00030
0.00426   -0.99999  0.00027   -0.11782
0.00000   0.00000   0.00000   1.00000
