8-1 转换器传递函数

 图1

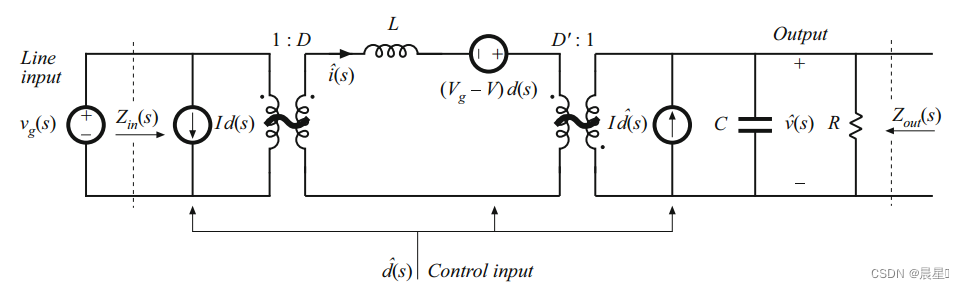

 图1是BUCK-BOOST电路的小信号模型，其具有传递函数

这个传递函数描述了施加的输入电压vg(t)的变化或扰动如何导致输出电压v(t)的扰动。它在输出稳压器的设计中具有重要的意义。例如，在离线电源中，转换器输入电压vg(t)包含交流电源线电压不希望的均匀谐波。传递函数Gvg(s)用于确定这些谐波对变换器输出电压v(t)的影响。

该传递函数描述了控制输入变化d(s)如何影响输出电压v(s)。在输出稳压系统中，Gvd(s)是回路增益的关键组成部分，对稳压性能有重要影响。

变换器包含两个独立的交流输入:控制输入d(s)和线路输入vg(s)。交流输出电压变化v(s)可以表示为由这两个输入产生的项的叠加:

 首先我们求解输出
