Rimworld Mod教程 基础篇 第十讲：图形数据GraphicData

图形数据在许多地方被使用，最常见的莫过于ThingDef，而在讲述到使用图形数据的地方时，我不会再次阐述图形数据的内容，而希望大家能够回过头来看这篇文章。图形数据提供了一个图像的贴图，绘制大小等数据，我们今天来学习其各项参数。

    <graphicData>
      <texPath>Things/Building/Power/SolarCollector</texPath>
      <graphicClass>Graphic_Single</graphicClass>
      <drawSize>(4,4)</drawSize>
      <shadowData>
        <volume>(3.5,0.75,3.4)</volume>
        <offset>(0,0,0)</offset>
      </shadowData>
      <damageData>
        <rect>(0,0.6,4,2.8)</rect>
      </damageData>
    </graphicData>

太阳能发电机的贴图数据。

先介绍最简单的几个，

texPath：贴图路径

graphicClass：渲染类型

drawSize：绘制大小

此三者最常用

下面是具体分析和用法，请按需求参阅。

>>>texPath：贴图路径。

如mod文件夹/Textures/Weapons/Baguette

则为<texPath>Weapons/Baguette</texPath>

请注意，根据graphicClass的不同，有时候路径要求指向一个png文件，有时则要求指向一个文件夹。

>>>graphicClass：图形的class

它决定了一个图形应该以怎么样的方式被读取，怎么样的形式被渲染。常用的有以下：

Graphic_Single：单贴图

Graphic_Multi：区分东南西北四个朝向的贴图

Graphic_Random：随机贴图

Graphic_Cluster：随机贴图+随机偏移

Graphic_Flicker：火焰的动态贴图

Graphic_StackCount：可堆叠物品的贴图

Graphic_Appearances根据材料不同改变纹理的贴图

下面是具体分析和使用方法，大家可以根据需求选择阅读或直接跳过。



Graphic_Single：最常用的一个，渲染单图像。路径要求是一个png文件。

Graphic_Multi：也是常用的，渲染四向贴图。常用于可以调整朝向的建筑、以及生物等。路径要求是“一类”png文件：

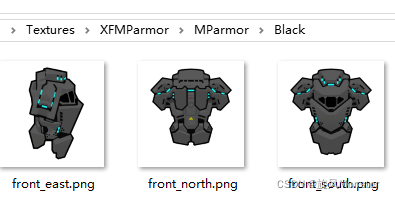

以机甲举例，不难发现路径指向的位置并没有对应的front.png，取而代之的是另外三个png文件。这就是“一类”的含义。每个png文件有自己的后缀，为_east,_north,_south,_west。四个png文件共同组成了整个图形，它们将会在渲染对象朝向不同方向时被调用并呈现。其中，_east和_west由于左右对称，在缺少其中一个的情况下，游戏将会自动取另一个的镜像作为代替，这也是例子中有了_east就没有_west的原因；而在东朝向与西朝向的贴图需要区分开的时候，就得两个都指明出来。

Graphic_Terrain：用于地板的渲染，用法与Single类型相同。其在渲染地板时会被自动调用，游戏Defs内没有任何实例。

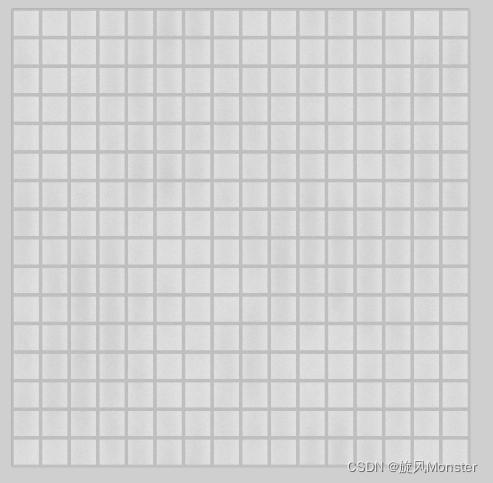

如图所示，地板的贴图由16x16的块构成，游戏渲染地板时将会从中选择一块来渲染。

Graphic_Collection：它不能直接写在defs内，它代表的是“渲染多贴图的物品”。写在这里是为了讲解其读取方式。

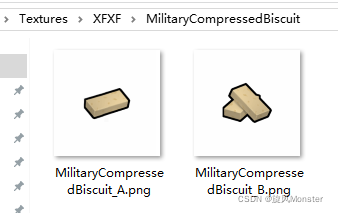

其路径要求指向一个文件夹，然后该文件夹内的文件按照文件名，按A~Z进行排序。通常情况下使用该类型，我们会使用完全相同的名字加上一个A~Z的大写字母后缀来使其排序，正如例子中做的这样。要十分注意，路径指向的要写文件夹名字，而不是文件夹内的文件名字，只是通常情况下文件夹名字与文件名字相同罢了。

以下四种都属于Graphic_Collection，路径读取方法相同，且这些类型可以直接写在Defs内

Graphic_Random：属于Graphic_Collection的一种，用于渲染同一个物体的随机贴图。这个随机种子基于物品ID，也就是说一个物品在生成后，其对应的贴图就不会再变化了。

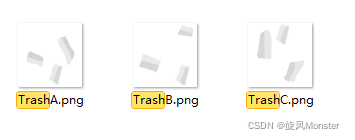

Graphic_Cluster：属于Graphic_Collection的一种，用于血迹、灰尘等“脏东西”。他们渲染时从文件夹内的所有文件中随机挑选一个作为贴图。与Random不同，其的随机是使用的简单随机器，也就是说你在重新加载文档后，它的样子就会重新随机生成一次，并且，其渲染位置并不像其他的类型那样居中，而是会有一个随机的偏差。

Graphic_Flicker：属于Graphic_Collection的一种，用于渲染火焰。

渲染时将会在这些贴图间按时间依次播放，形成火焰的动态效果。并且火焰的渲染大小也是由Flicker读取的。可惜其播放每帧停留的时间是固定的，实际上难以用于做动态贴图。

Graphic_StackCount：属于Graphic_Collection的一种，用于渲染可以堆叠的物品。

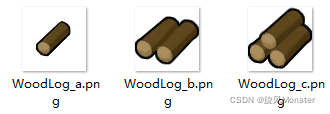

其中，排序的第一个文件固定为堆叠数为1时的贴图；排序的最后一个文件固定为堆叠满的贴图，其余中间项则按照堆叠的百分比来决定。由于原版中一般只有三个文件，所以堆叠数大于1且未堆满时，就固定是第2个文件【如例子中为WoodLog_b】。且假设有ABCDE四个文件，那么A代表1个堆叠，B应该代表1~33%，C代表34%~66%，D代表67%到99%，E则代表100%的满堆叠

Graphic_Appearances：用于墙体和围栏。大家注意墙和围栏在不同材料下纹理是不同的。

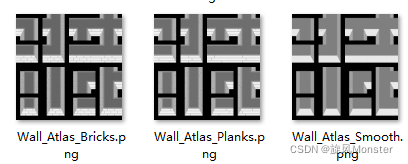

这个路径仍然要求指向一个文件夹，在读取时按后缀来读取。如石砖纹理后缀为Bricks，就只读取Wall_Atlas_Bricks。

嗯，以上就是常用的graphicClass类型

>>>shaderType：非必须参数，着色器类型

由于本人在渲染方面没怎么研究...我就不详细阐述其具体工作原理，仅放一些常用的类型作为参考和教学。

Cutout开头的着色器类型属于同一族，他们均不会读取透明度，且会对贴图边缘进行修正。

Cutout：最简单的着色器，无透明度。在不写shaderType的情况下默认为此。

CutoutComplex：此着色器可以自动填充颜色，无透明度。规律如下：

在使用时，附带一个同名且有后缀_m的图片，称为蒙版。蒙版中颜色为红色的部分就是自动填充颜色的部分。最常见的地方在于可以变换材料的武器，如图中的锈刀，刀柄部分希望保持灰色，而刀刃部分根据制作材料变换颜色。常用的蒙版中，红色的值是(255,0,0)，而在实际应用中，我们可以用更暗的红色，如(127,0,0)，此时填充颜色就会先乘该值（即x（127/255））再进行填充，也就是填充颜色的比重下降。

可以自动填充两种颜色，颜色一是红色，颜色二则是绿色，他们分别进行渲染。实际上，这里是通过颜色通道进行识别的，所以你在蒙版中使用了(255,255,0)时，同一个位置就会被着色两次。原版中，床就是使用了两个自动填充色。颜色一为床的材料，颜色二为床的床单，如医疗床是蓝色，囚犯床是橙色。

值得注意的是与Graphic_Multi混用的时候，后缀是_southm这样的，而非_south_m或_m_south。在床那里就是例子。

Transparent开头的属于同一族，他们会读取透明度，不会对贴图边缘进行修正。且Transparent的覆盖问题十分迷幻，使用时要多加注意。

Transparent：简单着色器

TransparentPostLight：该着色器将会无视光照系统，即任意光照下均显示原贴图的亮度。

>>>shaderParameters：非必须参数，着色器参数，需要有unity基础的人使用。故不做分析。

>>>color：非必须参数，颜色一，将会覆盖材料的颜色。详见上文CutoutComplex部分。

>>>colorTwo：非必须参数，颜色二。

>>>drawSize:非必须参数，默认为1或(1,1)。单位是格子。

它决定了该贴图的渲染大小，如床的大小是(2,2)，在长宽相等的情况下可以简写为一个数字。注意区分该项与建筑物中的size，size指的是实际碰撞体积，而drawSize是贴图渲染大小，它们俩是完全独立的，比如一个9x9的全息投影，占地可以只有1x1

>>>drawOffset：非必须参数，渲染偏移，格式为(x,y,z)，x以向右为正方向，z以向上为正方向，y决定了这个东西与其他东西在渲染时的图像覆盖问题。

>>>drawOffsetNorth、drawOffsetEast、drawOffsetSouth、drawOffsetWest：非必须参数，渲染偏移，格式为(x,y,z)，用法与drawOffset相同，但只在固定朝向时生效，如drawOffsetSouth仅在事物朝下时生效。它们生效时会覆盖drawOffset。

>>>onGroundRandomRotateAngle：非必须参数，仅用于物品（武器、衣服什么的），填写一个小数，实际使用时贴图会发生相应的随机旋转，如一把武器的改参数为360，那么武器掉落在地上时就会有0~360°的随机角

>>>drawRotated：非必须参数，默认为true。在false的情况下，渲染时将视其永久为朝北(朝上)

>>>allowFlip：非必须参数，允许翻转，默认为true。在false的情况下无法通过朝东和朝西的其中一个来自动生成另一个

>>>flipExtraRotation：非必须参数，填写小数。意为翻转后额外的旋转角（因为原有的旋转角也会受翻转影响）

>>>allowAtlasing：非必须参数，默认值为true。在代码里我没发现任何调用到这个数据的地方，应该是作者忘记删或者忘记加效果了。

>>>renderQueue：非必须参数，填整数，意为渲染队列。擅长unity的可以自己玩玩。这里不做学习。

>>>shadowData：非必须参数，影子数据，是一个复合数据

volume,体积，填(x,y,z)

offset，影子中心相对于物体中心的偏移量，填(x,y,z)

>>>damageData，非必须参数，受损贴图数据，是一个复合数据

rect，格式为(x,y,width,height)，四个参数均为数字，可以小数。x,y指的是整个受损贴图距离整体左下角的距离，width,height为水平长度和竖直长度。假设我们的原建筑是1x1，希望整个建筑被受损贴图覆盖则为(0,0,1,1)

rectN、rectE、rectS、rectW，非必须参数，用法与drawOffset相同，但只在固定朝向时生效。如rectS仅在事物朝下时生效。它们生效时会覆盖rect。

scratches，非必须参数，为一个list，内填刮痕贴图的路径。生效时似乎会在物体的随机部分渲染刮痕，但原版内未找到例子。

cornerTL、cornerTR、cornerBL、cornerBR、edgeLeft、edgeRight、edgeTop、edgeBot：均填一个贴图路径。这些贴图将在建筑的不同位置呈现，假设一个建筑3x3，那么对应关系如下

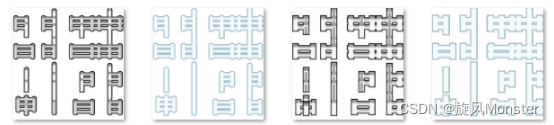

>>>linkType：非必须参数，填一种连接类型，用于电缆、墙体等可连接建筑。这里用栅栏的贴图举例：

（透明的是蓝图，蓝图部分等到建筑章节再分析，有两种栏杆是因为金属栏杆的贴图纹理不同）

连接类型有：

(感谢国人作者Zayl提供的预览图帮助)

None，不填默认为此，不使用连接

嗯...就是这样。

Basic，典型的连接

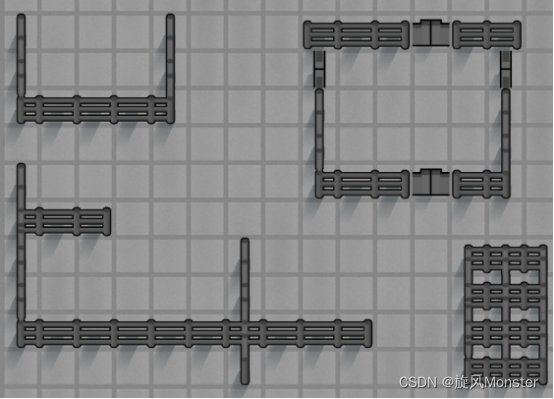

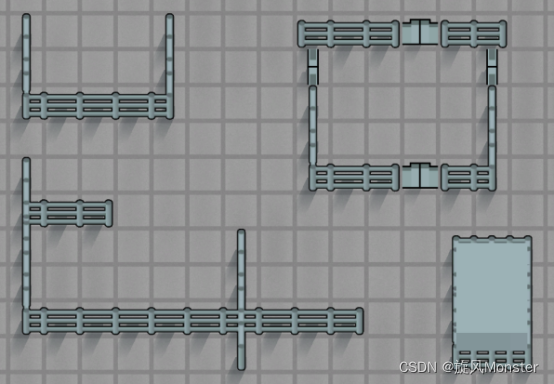

CornerFiller，注意观察右下角3x4的部分，除最外面暴露的一圈正常渲染以外，其他部分均自动被纯色填充。游戏中的墙体就是使用了这个，这使得两格厚及以上的墙之间不会产生缝隙，看起来更加舒服。

Transmitter、TransmitterOverlay，原版中没有任何实例，使用时与Basic似乎没什么区别。通过代码解析可以推断其会与“能够传输电线且无法连接的物体”产生额外连线，但我尝试写了这样的一个物体却没发现有什么效果，可能是我操作失误吧。不做分析。

Asymmetric，“非对称连接”，配合GraphicData中的asymmetricLink一起使用，稍后我们会分析。

>>>linkFlags：连接标签，填写方法比较特殊，既可以当作简单参数填，也可以当List。

游戏原版中所有实例都是作为List，即使是单元素。所以无所谓啦(

内容可以填以下的几个东西。当两个东西的所有linkFlags中存在相同项，这两个东西就可以连接。

None：不连接

MapEdge：与地图边缘连接

Rock：石头、墙体、栅栏

Wall：墙和栅栏

Sandbags：沙袋

PowerConduit：电缆

Barricade：路障

Fences：栅栏

>>>asymmetricLink：非必须参数，配合linkType.Asymmetric一起使用。复合结构，有以下内容：

linkFlags：与上文的linkFlags用法相同，但此处生效时会触发“非对称”连接

linkToDoors：是否与门相连

drawDoorBorderEast、drawDoorBorderWest 当与门相连时触发特殊变化，有以下参数：

color：颜色，(r,g,b)

size：渲染尺寸乘数，(x,y)，x向右，y向上

offset：渲染中心的位置偏移，(x,y,z)，x向右，z向上，y是图层覆盖问题。

      <linkType>Asymmetric</linkType>
      <linkFlags>
        <li>Fences</li>
      </linkFlags>
      <asymmetricLink>
        <linkFlags>
          <li>Wall</li>
          <li>Rock</li>
        </linkFlags>
        <linkToDoors>true</linkToDoors>
        <drawDoorBorderEast>
          <color>(0,0,0)</color>
          <size>(0.04, 0.77)</size>
          <offset>(0.5, 0, -0.08)</offset>
        </drawDoorBorderEast>
        <drawDoorBorderWest>
          <color>(0,0,0)</color>
          <size>(0.04, 0.77)</size>
          <offset>(-0.5, 0, -0.08)</offset>
        </drawDoorBorderWest>
      </asymmetricLink>

原版例子是栅栏，其在与门相连时，门左右两边的栅栏会有特殊的尺寸和位置变换，来使其与门的连接更加平和。
