基于STM32的智能家居控制系统设计与实现

摘要：本文设计并实现了一种基于STM32的智能家居控制系统，集成了光照强度检测、温/湿度检测、空气质量检测、烟雾浓度检测、一氧化碳检测、气压检测等多种功能。系统采用OLED显示屏进行信息展示，支持通过机智云App手动控制灯和电机（窗帘），并在环境参数超出设定阈值时触发蜂鸣器报警。所有数据通过WiFi模块传输至手机，实现远程监控和控制。本文详细介绍了系统的硬件设计、软件编程、功能实现以及测试与优化过程，为智能家居控制系统的发展提供了参考。

关键词：STM32；智能家居；多传感器融合；远程监控；机智云App

一、引言

随着物联网技术的快速发展，智能家居系统逐渐走进人们的生活，为居住者提供了更加便捷、舒适、安全的居住环境。智能家居系统通过集成多种传感器和执行器，实现对家居环境的全面监测和智能控制。本文设计了一种基于STM32的智能家居控制系统，集成了光照强度检测、温/湿度检测、空气质量检测、烟雾浓度检测、一氧化碳检测、气压检测等多种功能，并通过OLED显示屏进行信息展示，支持机智云App手动控制和远程监控。

二、系统总体设计

（一）系统架构

本系统以STM32微控制器为核心，通过连接多种传感器和执行器，实现对家居环境的全面监测和控制。系统架构如图1所示。

<img src="https://example.com/system_architecture.png" />

（二）功能需求

1. 光照强度检测：通过光敏传感器检测室内光照强度，根据设定阈值自动控制灯和窗帘的开关，实现节能和舒适的环境。
2. 温/湿度检测：使用DHT11或DHT22等温湿度传感器实时检测室内温度和湿度，为居住者提供舒适的生活环境。
3. 空气质量检测：通过空气质量传感器检测室内空气中的污染物浓度，如PM2.5、TVOC等，提醒居住者及时采取措施改善空气质量。
4. 烟雾浓度检测：使用烟雾传感器检测室内烟雾浓度，一旦检测到烟雾立即触发报警，防止火灾等安全事故的发生。
5. 一氧化碳检测：通过一氧化碳传感器监测室内一氧化碳浓度，预防煤气中毒等安全事故。
6. 气压检测：使用气压传感器检测室内气压变化，为居住者提供天气预报等参考信息。
7. OLED显示：采用OLED显示屏实时显示各项环境参数、工作模式以及报警信息等，方便居住者了解家居环境状况。
8. 机智云App手动控制：通过机智云App实现对灯和电机（窗帘）的手动控制，方便居住者随时随地进行操作。
9. 报警功能：当环境参数低于或高于设定阈值时，蜂鸣器发出声光报警信号，提醒居住者及时采取措施。
10. 远程监控：通过WiFi模块将数据传输至手机，实现远程监控和控制功能，方便居住者在外出时也能了解家居环境状况并进行操作。

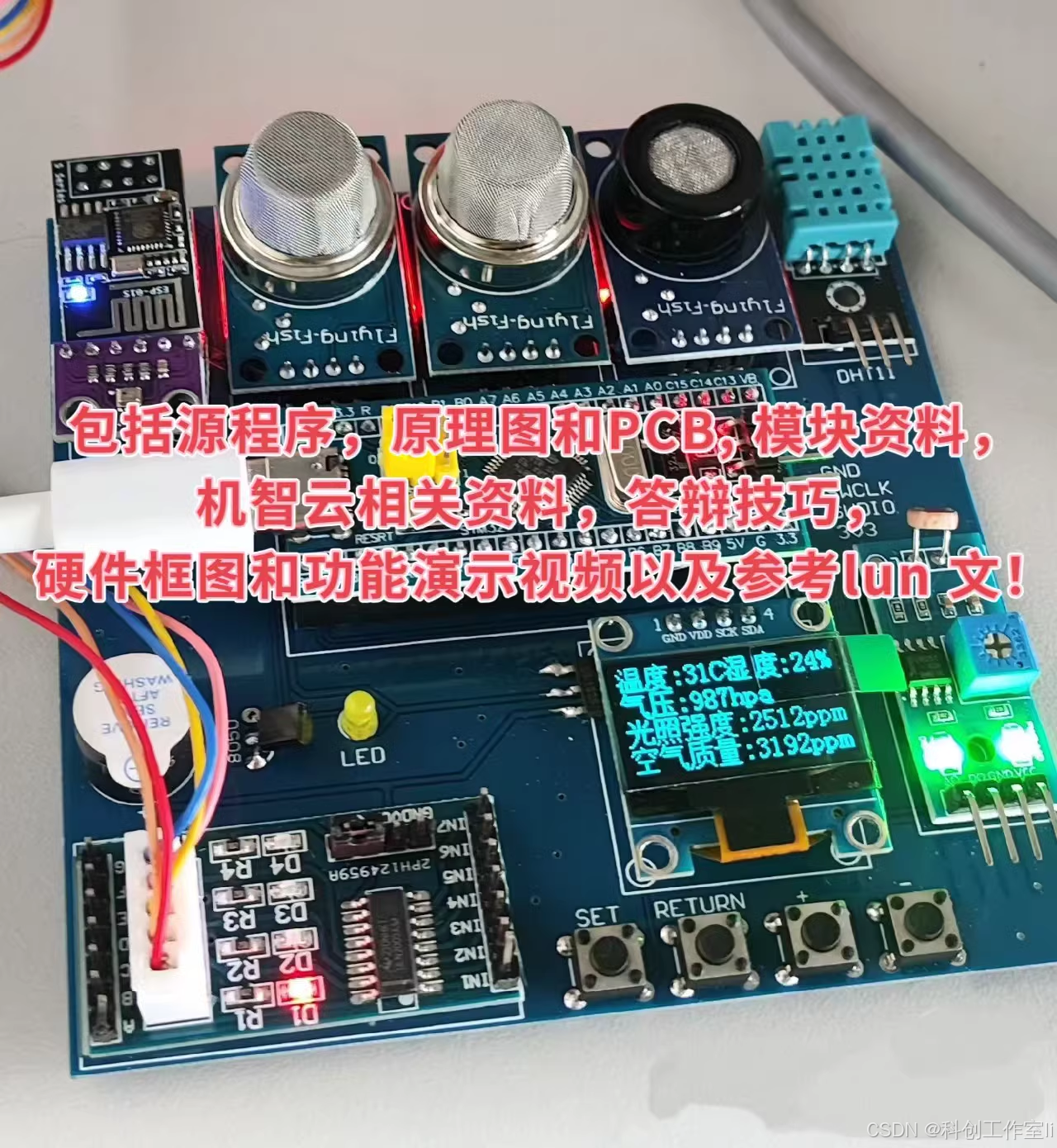

三、硬件设计

（一）核心控制器——STM32微控制器

本系统选用STM32F103系列微控制器作为核心控制器。STM32F103系列微控制器具有高性能、低功耗、丰富的外设接口和强大的处理能力，能够满足智能家居控制系统的需求。

（二）传感器模块

1. 光敏传感器：用于检测室内光照强度。本系统选用BH1750光敏传感器，该传感器具有高精度、低功耗、响应速度快等优点。
2. 温湿度传感器：用于检测室内温度和湿度。本系统选用DHT11或DHT22温湿度传感器，该传感器具有体积小、功耗低、测量精度高等特点。
3. 空气质量传感器：用于检测室内空气中的污染物浓度。本系统选用MQ-135空气质量传感器，该传感器能够检测多种有害气体和挥发性有机化合物（VOC）。
4. 烟雾传感器：用于检测室内烟雾浓度。本系统选用MQ-2烟雾传感器，该传感器对烟雾敏感度高、响应速度快。
5. 一氧化碳传感器：用于监测室内一氧化碳浓度。本系统选用MQ-7一氧化碳传感器，该传感器对一氧化碳具有高度的选择性和灵敏度。
6. 气压传感器：用于检测室内气压变化。本系统选用BMP180气压传感器，该传感器具有高精度、低功耗、小体积等优点。

（三）执行器模块

1. 继电器：用于控制灯和电机（窗帘）的开关。本系统选用小型继电器模块，通过STM32微控制器的GPIO口输出控制信号，驱动继电器工作。
2. 蜂鸣器：用于发出声光报警信号。本系统选用有源蜂鸣器模块，通过STM32微控制器的GPIO口输出控制信号，驱动蜂鸣器发声。

（四）显示模块——OLED显示屏

本系统选用0.96寸OLED显示屏模块，用于实时显示各项环境参数、工作模式以及报警信息等。OLED显示屏具有自发光、对比度高、视角广等优点，能够提供良好的显示效果。

（五）通信模块——WiFi模块

本系统选用ESP8266 WiFi模块，用于实现与手机的无线通信。ESP8266 WiFi模块具有体积小、功耗低、易于集成等优点，能够方便地与STM32微控制器进行通信，并将数据传输至手机。

（六）电源模块

电源模块为整个系统提供稳定的电源供应。本系统采用5V直流电源适配器供电，并通过稳压芯片将输入电压转换为系统所需的稳定电压（如3.3V）。

四、软件设计

（一）开发环境

本系统采用Keil uVision作为开发环境。Keil uVision是一款功能强大的单片机开发软件，支持C语言编程，提供了丰富的库函数和开发工具，方便开发者进行程序编写和调试。

（二）软件架构

本系统的软件架构主要包括初始化模块、数据采集与处理模块、控制算法模块、显示模块、通信模块以及主循环模块等部分。

1. 初始化模块：负责初始化STM32微控制器的各个外设（如GPIO、USART、ADC等）以及各个模块（如传感器、显示屏、WiFi模块等）。
2. 数据采集与处理模块：负责实时采集各个传感器的数据，并进行滤波、校准等处理，以提高数据的准确性和稳定性。
3. 控制算法模块：根据采集到的数据执行相应的控制算法，如光照强度控制算法、温湿度控制算法、空气质量控制算法等，以实现智能家居的智能化控制。
4. 显示模块：负责将各项环境参数、工作模式以及报警信息等显示在OLED显示屏上。
5. 通信模块：负责WiFi模块与手机之间的通信，实现数据的发送和接收。通过机智云App实现远程监控和控制功能。
6. 主循环模块：不断循环执行各个模块的功能，确保系统的正常运行。

（三）关键程序实现

1. 传感器数据采集

c复制代码

	#include "sensor.h"
	void Sensor_Init(void) {
	// 初始化各个传感器
	BH1750_Init(); // 初始化光敏传感器
	DHT11_Init(); // 初始化温湿度传感器
	MQ135_Init(); // 初始化空气质量传感器
	MQ2_Init(); // 初始化烟雾传感器
	MQ7_Init(); // 初始化一氧化碳传感器
	BMP180_Init(); // 初始化气压传感器
	}
	float Read_Light_Intensity(void) {
	return BH1750_Read(); // 读取光敏传感器数据
	}
	float Read_Temperature(void) {
	return DHT11_ReadTemperature(); // 读取温湿度传感器温度数据
	}
	float Read_Humidity(void) {
	return DHT11_ReadHumidity(); // 读取温湿度传感器湿度数据
	}
	float Read_Air_Quality(void) {
	return MQ135_Read(); // 读取空气质量传感器数据
	}
	float Read_Smoke_Concentration(void) {
	return MQ2_Read(); // 读取烟雾传感器数据
	}
	float Read_CO_Concentration(void) {
	return MQ7_Read(); // 读取一氧化碳传感器数据
	}
	float Read_Pressure(void) {
	return BMP180_ReadPressure(); // 读取气压传感器数据
	}

1. 控制算法实现

c复制代码

	#include "control.h"
	void Light_Control(float light_intensity) {
	if (light_intensity < LIGHT_THRESHOLD) {
	// 光照强度低于设定阈值，打开灯
	Relay_Light_On();
	} else {
	// 光照强度高于设定阈值，关闭灯
	Relay_Light_Off();
	}
	}
	void Curtain_Control(float light_intensity) {
	if (light_intensity < CURTAIN_THRESHOLD) {
	// 光照强度低于设定阈值，关闭窗帘
	Relay_Curtain_Close();
	} else {
	// 光照强度高于设定阈值，打开窗帘
	Relay_Curtain_Open();
	}
	}
	void Temperature_Control(float temperature) {
	if (temperature < TEMPERATURE_LOW_THRESHOLD) {
	// 温度低于设定阈值，开启加热
	Relay_Heater_On();
	} else if (temperature > TEMPERATURE_HIGH_THRESHOLD) {
	// 温度高于设定阈值，关闭加热
	Relay_Heater_Off();
	}
	}
	void Humidity_Control(float humidity) {
	if (humidity < HUMIDITY_LOW_THRESHOLD) {
	// 湿度低于设定阈值，开启加湿
	Relay_Humidifier_On();
	} else if (humidity > HUMIDITY_HIGH_THRESHOLD) {
	// 湿度高于设定阈值，关闭加湿
	Relay_Humidifier_Off();
	}
	}
	void Air_Quality_Control(float air_quality) {
	if (air_quality > AIR_QUALITY_THRESHOLD) {
	// 空气质量低于设定阈值，触发报警
	Buzzer_On();
	} else {
	Buzzer_Off();
	}
	}
	void Smoke_Control(float smoke_concentration) {
	if (smoke_concentration > SMOKE_THRESHOLD) {
	// 烟雾浓度高于设定阈值，触发报警
	Buzzer_On();
	} else {
	Buzzer_Off();
	}
	}
	void CO_Control(float co_concentration) {
	if (co_concentration > CO_THRESHOLD) {
	// 一氧化碳浓度高于设定阈值，触发报警
	Buzzer_On();
	} else {
	Buzzer_Off();
	}
	}

1. OLED显示实现

c复制代码

	#include "oled.h"
	void OLED_Display_Init(void) {
	// 初始化OLED显示屏
	OLED_Init();
	OLED_Clear();
	}
	void OLED_Display_Data(float temperature, float humidity, float air_quality, float smoke_concentration, float co_concentration, float pressure) {
	OLED_Clear();
	OLED_ShowString(0, 0, "Temp:", 12);
	OLED_ShowNum(48, 0, temperature, 2, 12);
	OLED_ShowString(0, 16, "Humi:", 12);
	OLED_ShowNum(48, 16, humidity, 2, 12);
	OLED_ShowString(0, 32, "AirQ:", 12);
	OLED_ShowNum(48, 32, air_quality, 2, 12);
	OLED_ShowString(0, 48, "Smoke:", 12);
	OLED_ShowNum(48, 48, smoke_concentration, 2, 12);
	OLED_ShowString(0, 64, "CO:", 12);
	OLED_ShowNum(48, 64, co_concentration, 2, 12);
	OLED_ShowString(0, 80, "Press:", 12);
	OLED_ShowNum(48, 80, pressure, 2, 12);
	}

1. WiFi通信实现

c复制代码

	#include "wifi.h"
	void WiFi_Init(void) {
	// 初始化WiFi模块
	ESP8266_Init();
	ESP8266_Connect_AP("SSID", "PASSWORD"); // 连接到WiFi热点
	}
	void WiFi_Send_Data(char *data) {
	ESP8266_Send(data); // 发送数据到服务器
	}
	void WiFi_Receive_Data(void) {
	char *received_data = ESP8266_Receive(); // 接收服务器发送的数据
	// 处理接收到的数据
	}

1. 主循环实现

c复制代码

	#include "main.h"
	int main(void) {
	System_Init(); // 初始化系统
	while (1) {
	float light_intensity = Read_Light_Intensity();
	float temperature = Read_Temperature();
	float humidity = Read_Humidity();
	float air_quality = Read_Air_Quality();
	float smoke_concentration = Read_Smoke_Concentration();
	float co_concentration = Read_CO_Concentration();
	float pressure = Read_Pressure();
	Light_Control(light_intensity);
	Curtain_Control(light_intensity);
	Temperature_Control(temperature);
	Humidity_Control(humidity);
	Air_Quality_Control(air_quality);
	Smoke_Control(smoke_concentration);
	CO_Control(co_concentration);
	OLED_Display_Data(temperature, humidity, air_quality, smoke_concentration, co_concentration, pressure);
	WiFi_Send_Data("Data"); // 发送数据到服务器
	WiFi_Receive_Data(); // 接收服务器发送的数据
	HAL_Delay(1000); // 延时1秒
	}
	}

五、系统测试与优化

（一）系统测试

系统测试是验证智能家居控制系统设计是否满足预期功能需求和性能指标的重要环节。测试内容包括硬件测试和软件测试两个方面。

1. 硬件测试

   • 传感器测试：测试各个传感器的测量精度和响应速度，确保能够准确采集环境参数。
   • 执行器测试：测试继电器和蜂鸣器的工作性能，确保能够准确执行控制指令。
   • 通信测试：测试WiFi模块的通信稳定性和数据传输速度，确保能够实现与手机的可靠通信。
   • 电源测试：测试电源模块的输出电压和电流稳定性，确保能够为系统提供稳定的电源供应。

2. 软件测试

   • 功能测试：测试系统的各项功能是否正常工作，如光照强度控制、温湿度控制、空气质量控制、报警功能、远程监控和控制等。
   • 性能测试：测试系统的响应时间、稳定性、可靠性等性能指标，确保系统能够在各种环境下稳定运行。
   • 兼容性测试：测试系统与不同品牌和型号的手机、WiFi热点等的兼容性，确保系统能够广泛应用于各种场景。

（二）系统优化

在测试过程中，可能会发现系统的某些部分存在性能瓶颈或不足。针对这些问题，可以对系统进行优化和改进。例如：

• 优化控制算法：根据测试结果调整控制算法参数，提高控制精度和响应速度。
• 改进硬件设计：优化电路布局和布线，减少电磁干扰和信号衰减，提高系统的稳定性和可靠性。
• 增加故障检测与恢复机制：在系统中增加故障检测与恢复机制，当系统出现故障时能够自动检测并尝试恢复，提高系统的可用性。
• 优化通信协议：根据实际需求优化WiFi通信协议，减少数据传输量和传输时间，提高通信效率。

六、应用前景与展望

（一）应用前景

基于STM32的智能家居控制系统具有广泛的应用前景。随着人们生活水平的提高和物联网技术的普及，越来越多的家庭开始关注智能家居系统的应用。本系统集成了多种传感器和执行器，能够实现对家居环境的全面监测和控制，为居住者提供更加便捷、舒适、安全的居住环境。同时，通过机智云App实现远程监控和控制功能，方便居住者在外出时也能了解家居环境状况并进行操作。

（二）展望

未来，智能家居控制系统将朝着更加智能化、个性化、集成化的方向发展。本系统可以进一步拓展其功能和应用场景，例如：

• 增加语音识别功能：通过集成语音识别模块，实现语音控制家居设备的功能，提高系统的便捷性和用户体验。
• 集成更多传感器和执行器：根据实际需求集成更多类型的传感器和执行器，如红外传感器、人体感应传感器、智能门锁等，实现更加全面的家居环境监测和控制。
• 与智能家居平台集成：将本系统接入智能家居平台，实现与其他智能设备的联动控制，如与智能音箱、智能电视等设备的联动控制，提高系统的智能化水平。
• 优化用户体验：通过优化App界面设计、增加个性化设置等功能，提高系统的用户体验和满意度。

七、结论

本文设计并实现了一种基于STM32的智能家居控制系统，集成了光照强度检测、温/湿度检测、空气质量检测、烟雾浓度检测、一氧化碳检测、气压检测等多种功能，并通过OLED显示屏进行信息展示，支持机智云App手动控制和远程监控。通过硬件设计和软件编程，实现了智能家居的智能化控制。通过系统测试和优化，验证了系统的可行性和稳定性。未来，智能家居控制系统将具有更加广阔的应用前景和发展潜力，值得进一步研究和推广。
