Excel数据分析：可视化图表之图表美化设计思路示例

说明：本文仅做个人笔记记录，如有疑问欢迎戳我~

图表美化设计思路示例

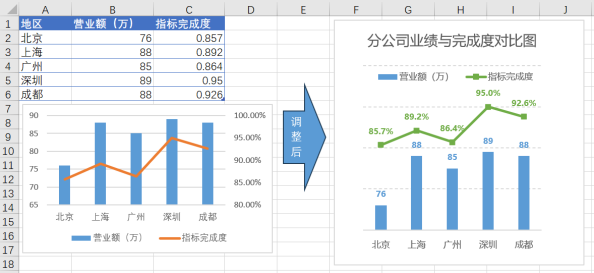

示例：主次坐标系

1：为折线添加小标记

选中折线右键 - 设置数据系列格式 - 填充 - 标记 - 选择内置类型

2：调整纵坐标轴

主要纵坐标轴（柱形） - 设置坐标轴格式 - 边界设为60-150

次要纵坐标轴（折线） - 设置坐标轴格式 - 边界设为0.65-1.05

3：隐藏纵坐标轴

选中坐标轴右键 - 设置坐标轴格式 - 标签无、刻度无、线条颜色无

4：将网格线设为虚线

选中网格线右键 - 设置网格线格式 - 短划线线型设为虚线

5：添加图例

图例设置为靠上显示，拖动到所需位置

6：添加图表标题及数据标签，调整配色

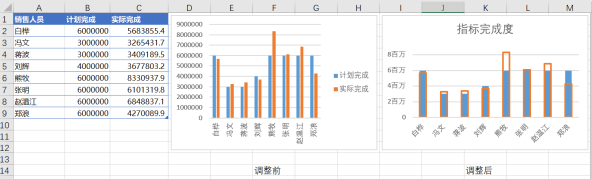

示例：指标完成度对比

1：将实际完成柱形设置为次坐标轴

2：调整主次坐标轴范围一致，设置坐标轴格式，边界0-900万

3：选中实际完成柱形 - 设置数据系列格式 - 填充无填充，边框颜色实线橙色，宽度2磅

4：设置纵坐标格式为百万单位显示

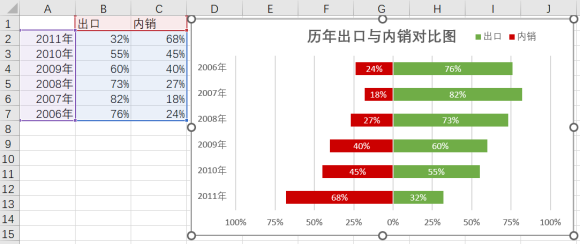

示例：旋风图

1：插入簇状条形图

2：将内销条形设为次坐标轴 - 设置坐标轴格式 - 逆序刻度值

3：将0%放置中间（分别选中主次坐标轴 - 设置坐标轴格式 - 边界-1至1）

4：删除次坐标轴，删除网格线

5：移动纵坐标轴位置（选中纵坐标轴右键 - 设置坐标轴格式 - 标签 - 低）

6：刻度单位调小（设置坐标轴格式 - 单位设为0.25）

7：添加数据标签，调整图形间隙（选中条形 - 调小间隙宽度）

8：横坐标轴负值调整（右键设置坐标轴格式 - 数字 - 格式代码【0%;0%】）

9：填充背景图片（可选）

复制图片 - 选中图表区右键 - 设置图表区格式 - 图片或纹理填充 - 剪贴板 - 选中绘图区右键 - 设置绘图区格式 - 无填充

示例：双层饼图

注：先做在前面的图表

1：选中B2:C10区域，插入饼图

2：选中饼图右键 - 选择数据 - 添加 - 系列值【$B$13:$B$15】确定

3：选中上层饼图右键 - 设置数据系列格式 - 勾选次坐标轴

4：先向外拉上层饼图（可缩小饼图大小），再依次选中上层饼图的每一块拖回圆心位置

5：内层饼图数据标签（销售区域+百分比）

勾选类别名称、百分比，并取消勾选值，标签位置居中

6：外层饼图数据标签（销售区域+百分比）

选中图表右键 - 选择数据 - 系列2水平分类轴标签选择销售部门区域【$B$13:$B$15】

勾选类别名称、百分比，并取消勾选值，标签位置最佳匹配
