Excel数据分析：可视化图表之哑铃图

说明：本文仅做个人笔记记录，如有疑问欢迎戳我~

哑铃图

指用一条横线连接两个点、看起来有点像哑铃的图，适用于强调从一个点到另一个点的变化。

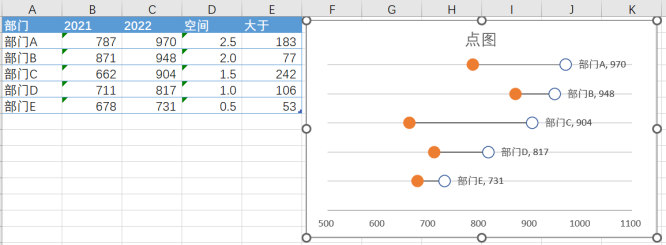

示例：

1：添加空间列（这一列只是简单地将每个部门分配到图表中的一行，这样它们就可以很好地垂直分布）

2：选择B列和C列中的数据，插入散点图

3：编辑垂直轴（右键设置坐标轴格式/左击 Ctrl+1) ，将最大值设置匹配数据集中的最大间距值（示例中为2.5）

4：删除垂直轴，以及垂直网格线

5：选择圆点 - CTRL+1设置数据系列格式 - 标记 - 标记选项 - 设置标记选项【内置】、【类型】和【大小】，纯色填充及边框设置

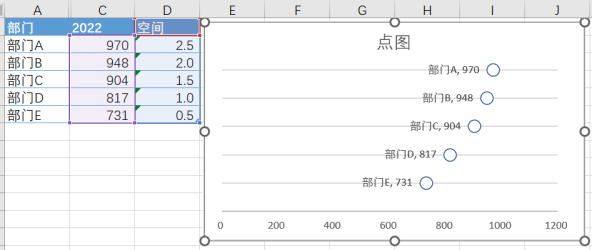

6：添加数据标签，左对齐并格式化以显示X值，使用“单元格中的值”引用的部门名称，得到点图

7：右键添加数据，为X系列选择第二组数据，Y系列为间距值

8：添加大于列，公式【=IF([@2022]-[@2021]>0,[@2022]-[@2021],0)】

9：勾选误差线，删除无用的误差线，保留2021的水平误差线，末端样式设为无线端，误差量为自定义指定值选择【大于】列的值

注意：如果有2022-2021为负值，那么我们还需要向表中添加【小于】列计算它们【=IF([@2022]-[@2021]<0,ABS([@2022]-[@2021]),0)】，然后在上面的指定值对话框中显示的“小于”字段中引用这些单元格

10：美化图表
