一、搭载stm32的开发环境即安装STM32CubeMX

1、安装jdk

由于STM32CubeMX是Java实现的，需要安装jdk环境.

下载地址：Java Downloads | Oracle

2、安装stm32CubeMX（安装过程中地址命名等不出现中文）

STM32CubeMX - STM32Cube initialization code generator - STMicroelectronics

二、利用CubeMX新建工程点亮LED灯

1、新建工程

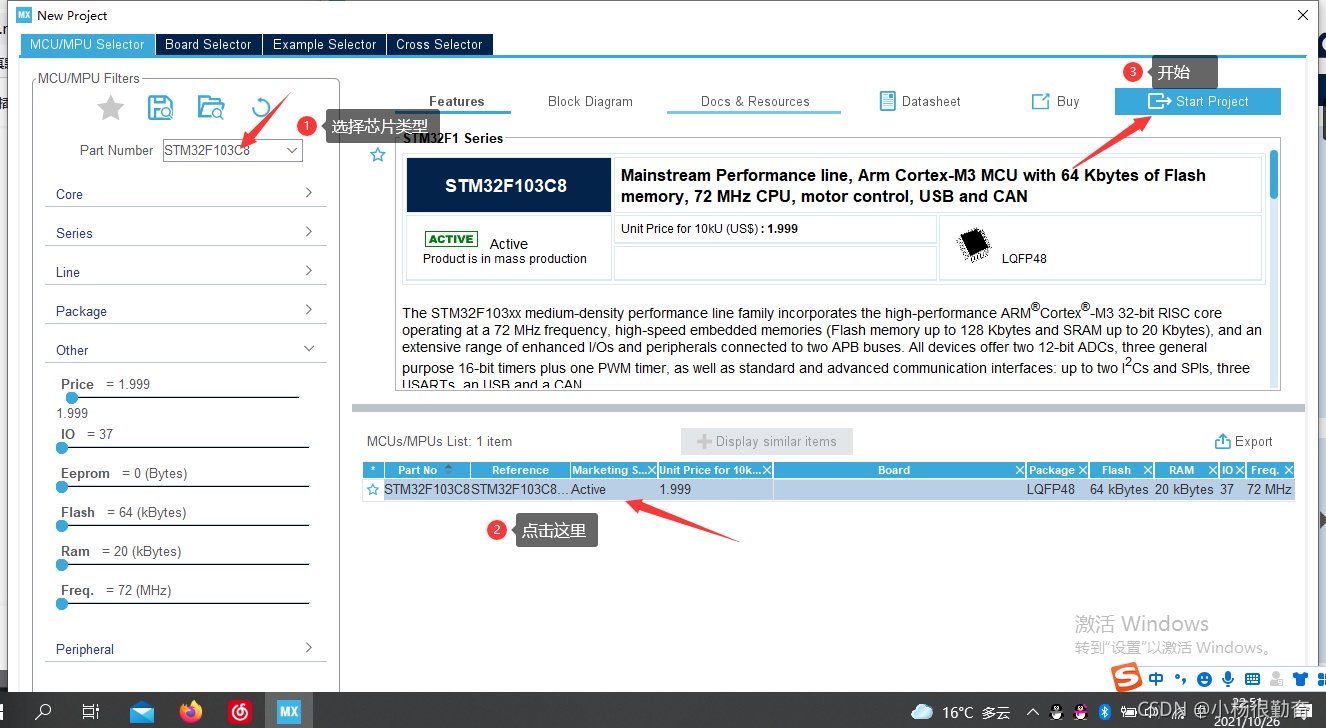

（1）新建工程，选择自己需要的型号

（2）调式sys接口

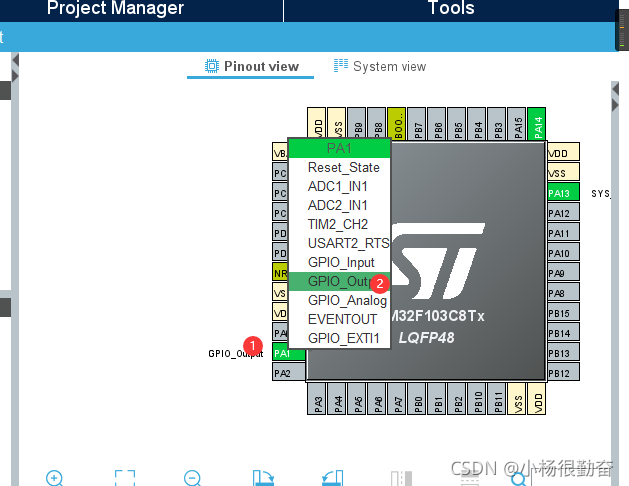

（3）配置引脚，根据上一篇keil5配置引脚，只需要将PA1，PB0，PB5设置为GPIO_Out就行。

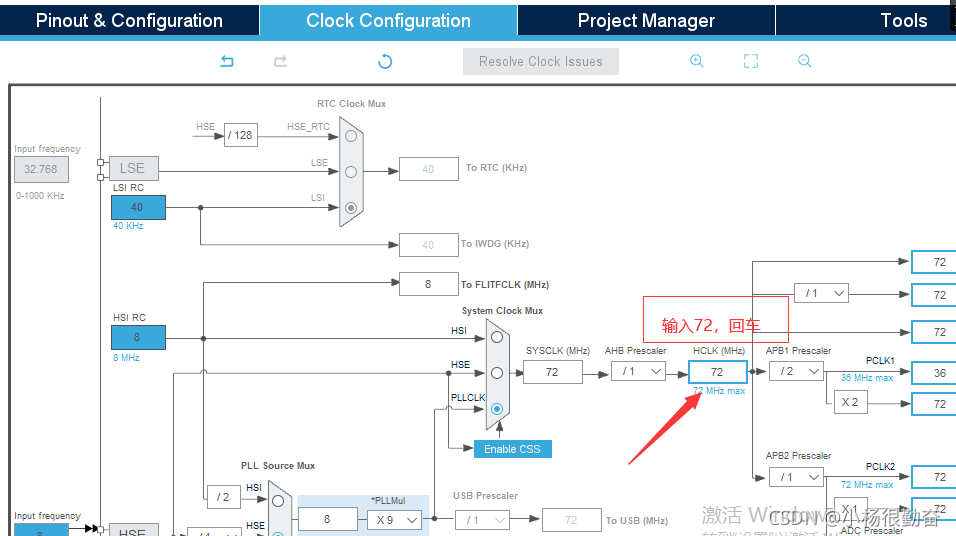

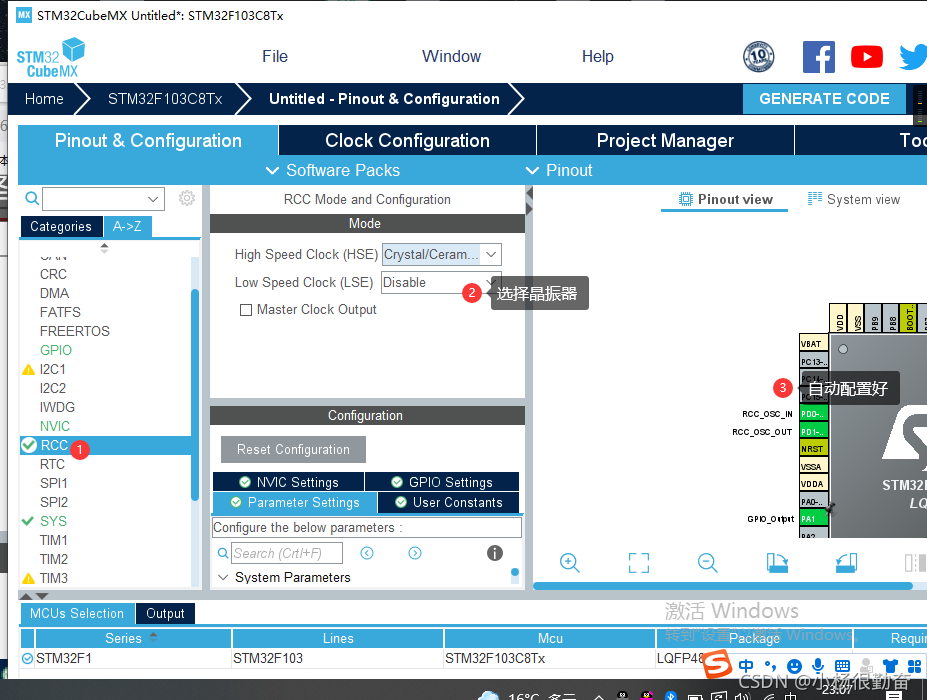

（4）时钟源配置

默认时钟是使用内部RC振荡器。

图示地方改为72回车。

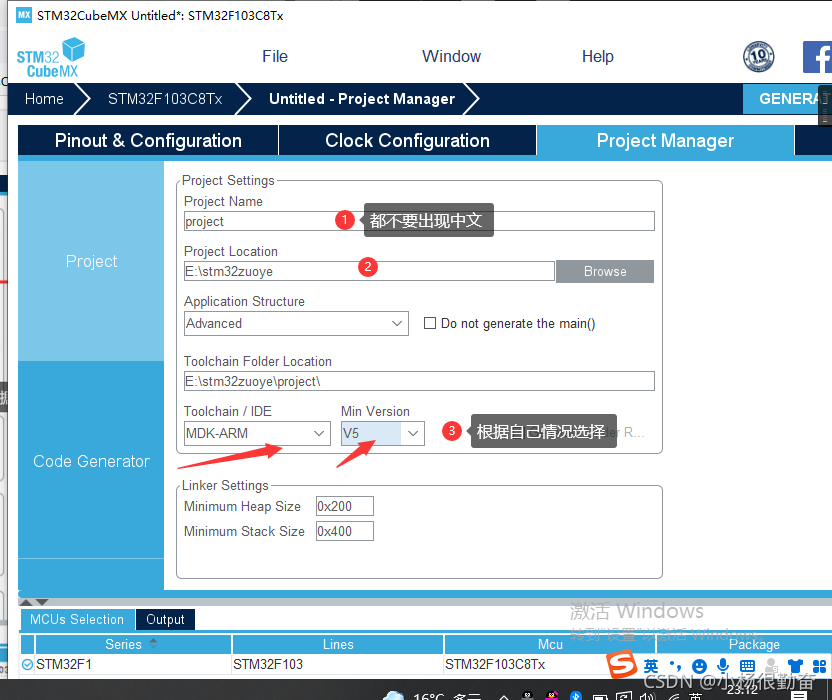

（5）工程管理

所有命名中不要出现中文

左上角点击Code Generator ，进行下一步配置。

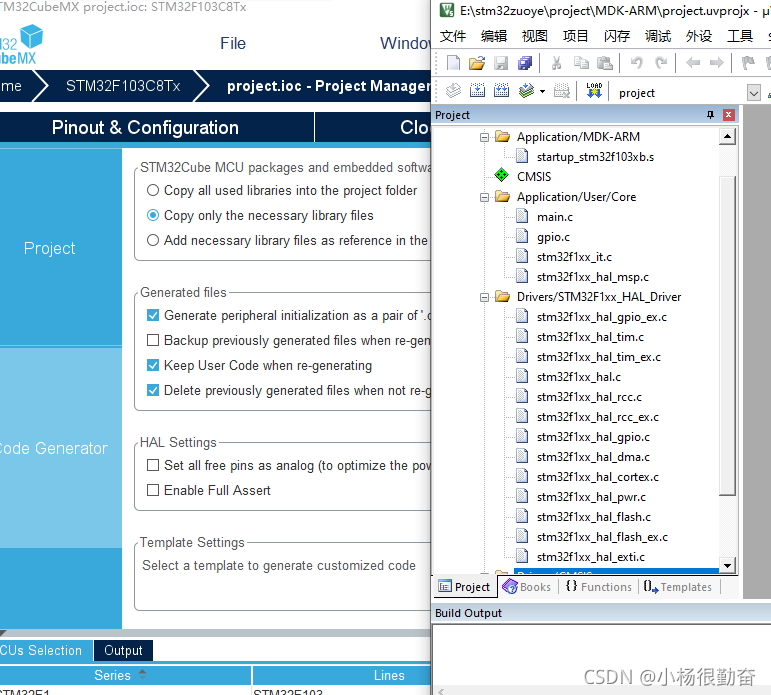

右上角点击GENERATE CODE 创建工程，打开工程文件

2、新建代码

1、代码如下


	  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);
	  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
	  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_SET);
	  HAL_Delay(1000);

	  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);
	  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_RESET);
	  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_SET);
	  HAL_Delay(1000);

	  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);
	  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
	  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_RESET);
	  HAL_Delay(1000);

在main.c文件的main函数下的while循环中，添加上方面几行代码即可。

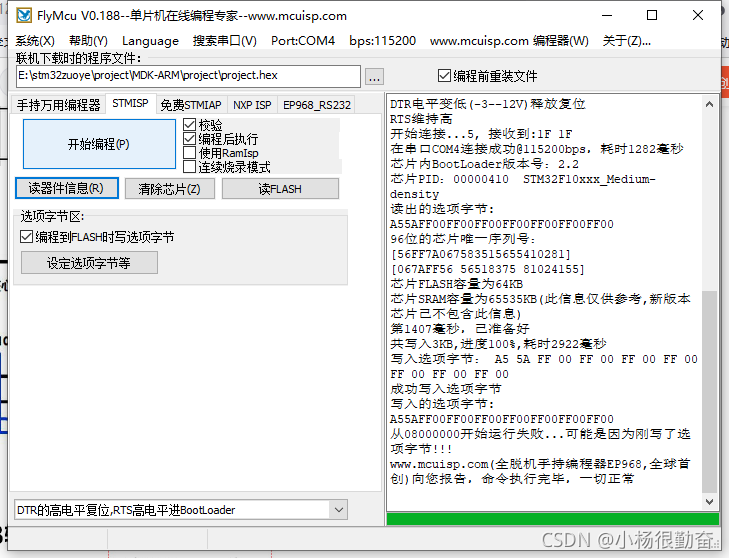

2、编译烧录代码

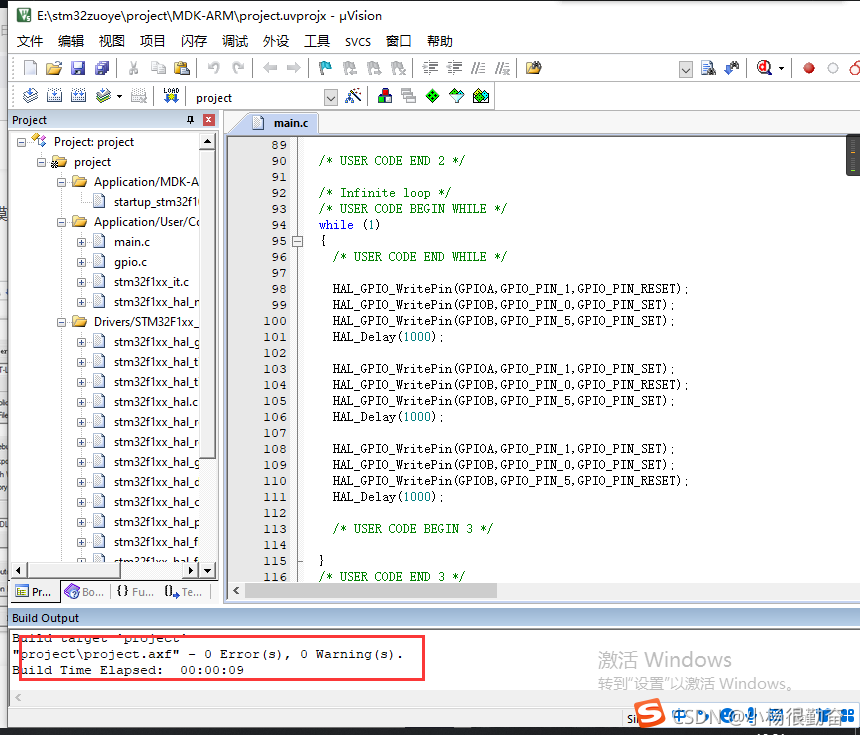

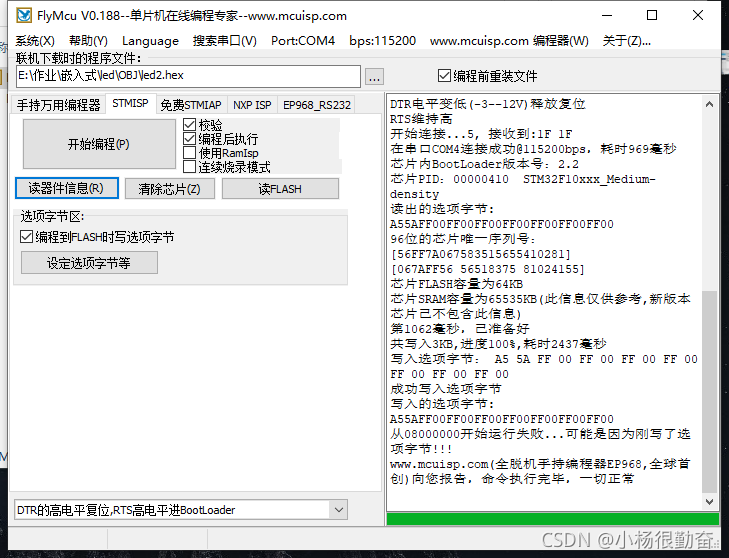

编译运行没有报错就烧录代码。

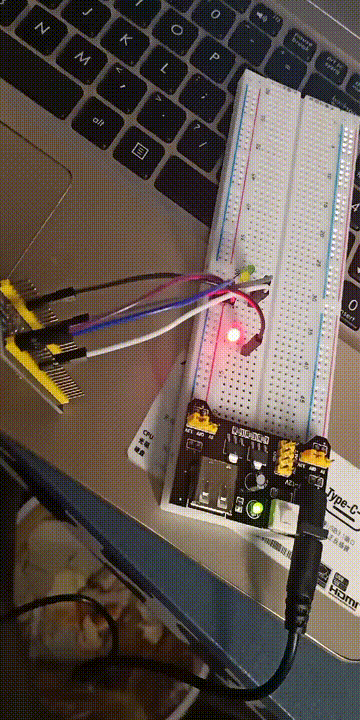

3、结果展示

三、MDK5 观察3个GPIO端口的输出波形

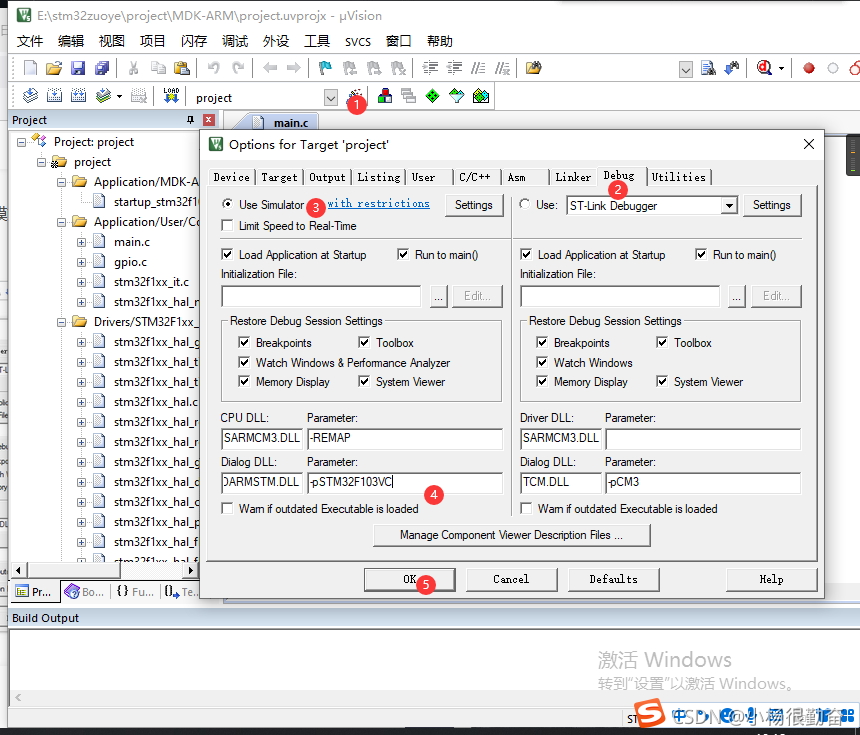

1、设置仿真模式

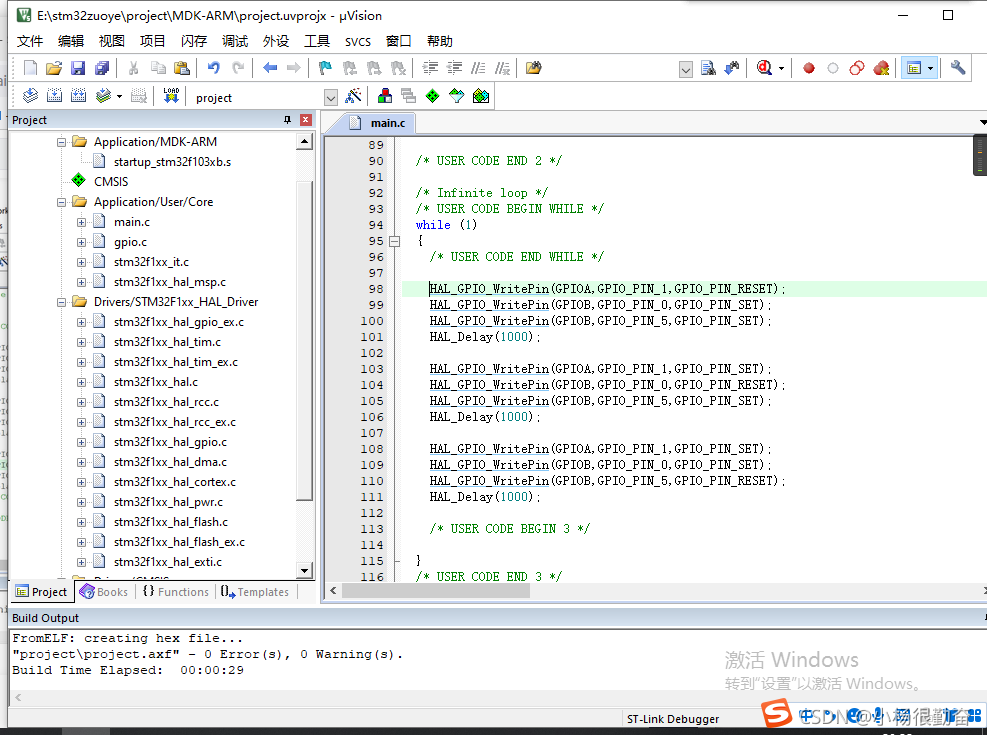

2、编译运行没有错误

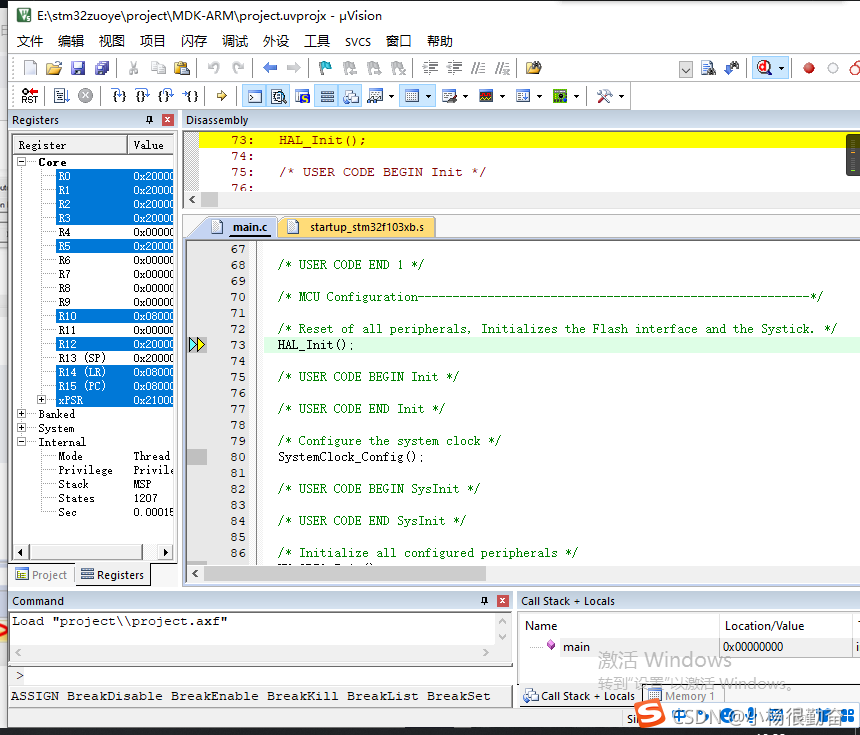

3、调式会话

4、打开逻辑分析仪

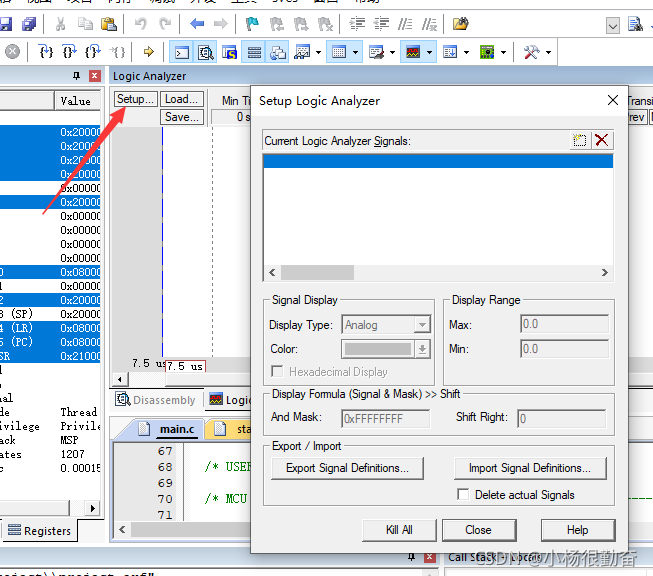

5、点击setup给逻辑分析仪中添加要观察的IO口

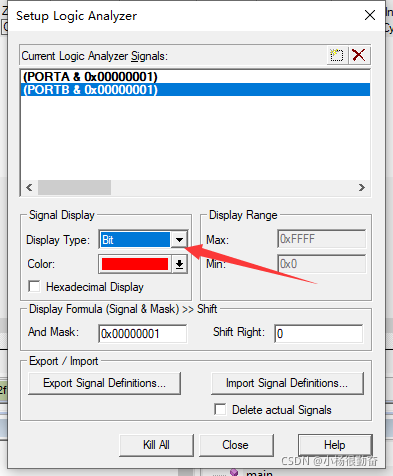

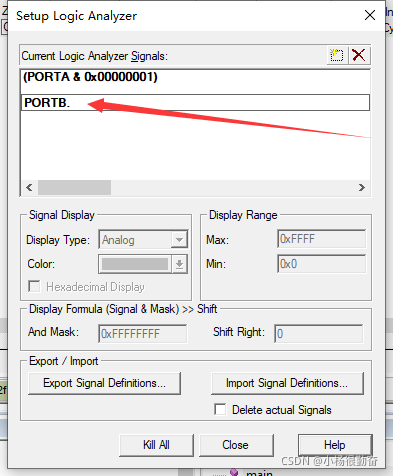

新建输入PORTA.,PORTB.出来目标端口，并且设置Display Type为Bit

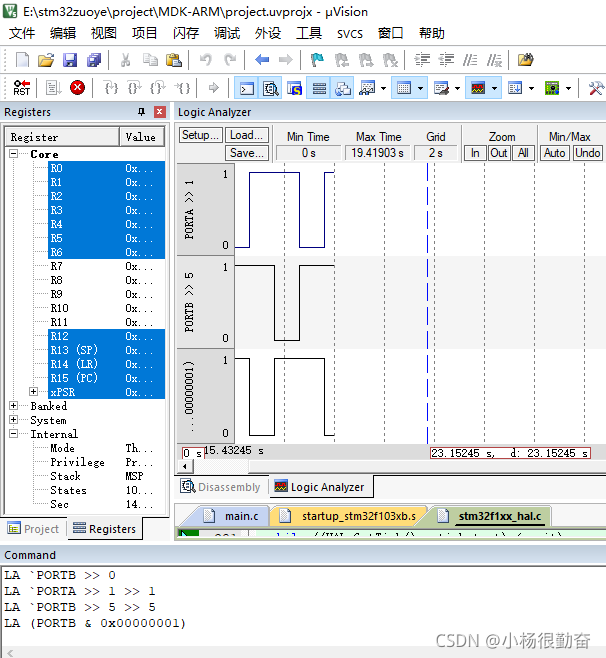

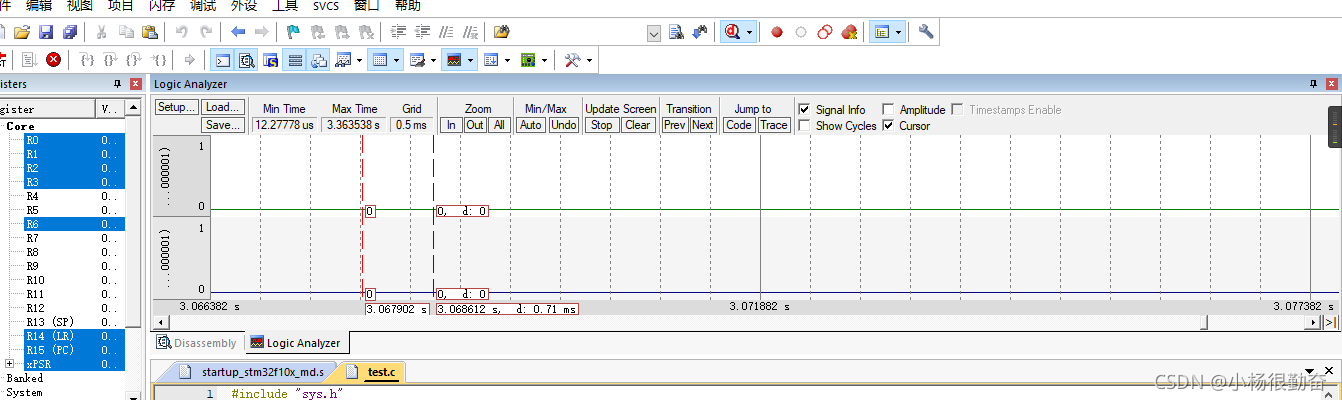

仿真图如图所示：

四、串口通信，发送Hello Windows示例

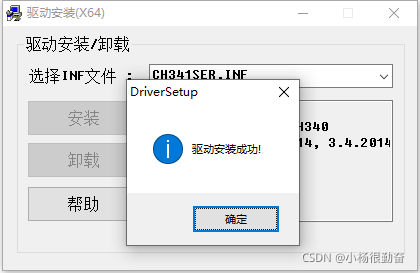

安装驱动软件，要将J-link连接在电脑上才可以安装上。

硬件连接参考led流水灯制作博客STM32F103C8T6点亮LED流水灯详解_小杨很勤奋的博客-CSDN博客

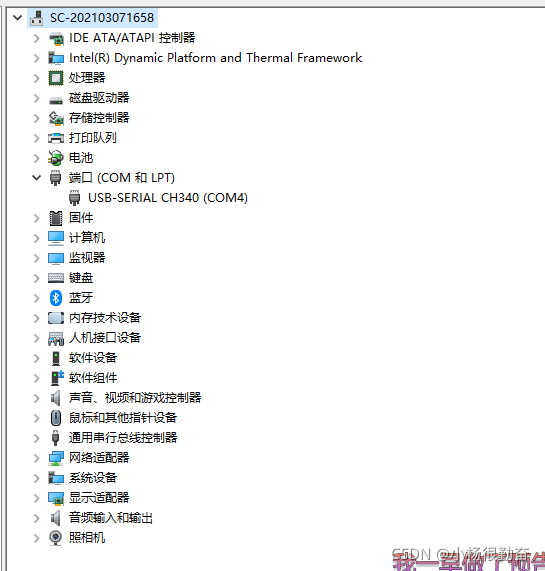

安装好了检查设备管理器是否有端口。

有端口之后可以参考上方STM32CubeMX代码编写，也可以直接编写。

编译运行没有错误之后烧录至芯片中。

代码参考如下：

usart.c下代码

在SYSTEM组下双击usart.c，uart_init函数

void uart_init(u32 pclk2,u32 bound)
{
	float temp;
	u16 mantissa;
	u16 fraction;
	temp=(float)(pclk2*1000000)/(bound*16);//得到USARTDIV
	mantissa=temp;				 //得到整数部分
	fraction=(temp-mantissa)*16; //得到小数部分
    mantissa<<=4;
	mantissa+=fraction;
	RCC->APB2ENR|=1<<2;   //使能PORTA口时钟
	RCC->APB2ENR|=1<<14;  //使能串口时钟
	GPIOA->CRH&=0XFFFFF00F;//IO状态设置
	GPIOA->CRH|=0X000008B0;//IO状态设置
	RCC->APB2RSTR|=1<<14;   //复位串口1
	RCC->APB2RSTR&=~(1<<14);//停止复位
	//波特率设置
 	USART1->BRR=mantissa; // 波特率设置
	USART1->CR1|=0X200C;  //1位停止,无校验位.
#if EN_USART1_RX		  //如果使能了接收
	//使能接收中断
	USART1->CR1|=1<<5;    //接收缓冲区非空中断使能
	MY_NVIC_Init(3,3,USART1_IRQn,2);//组2，最低优先级
#endif
}

在test.c中编写如下代码：

#include "sys.h"
#include "usart.h"
#include "delay.h"
int main(void)
{
	u16 t; u16 len; u16 times=0;
	Stm32_Clock_Init(9);	//系统时钟设置
	delay_init(72);	  		//延时初始化
	uart_init(72,115200); 	//串口初始化为115200
  	while(1)
	{
		if(USART_RX_STA&0x8000)
		{
			len=USART_RX_STA&0x3FFF;//得到此次接收到的数据长度
			printf("\r\n Hello Windows! \r\n\r\n");
			for(t=0;t<len;t++)
			{
				USART1->DR=USART_RX_BUF[t];
				while((USART1->SR&0X40)==0);//等待发送结束
			}
			printf("\r\n\r\n");//插入换行
			USART_RX_STA=0;
		}else
		{
			times++;
			if(times%200==0)printf("Hello Windows!\r\n");
			delay_ms(10);
		}
	}
}

编译后成功烧录
