高程:点到基准面的垂直距离
若未专门指出,通常所言的高程是以大地水准面为基准面,即点沿铅垂线方向到大地水准面的距离,称绝对高程或海拔,简称高程,H表示。
大地水准面通过验潮站长期验潮来求定
我国的水准原点:青岛的观象山设立的永久性水准点
1956黄海高程:72.289m 1985国家高程:72.260m
方位角:真方位角、坐标方位角、磁方位角
真方位角:p1点的真北方向起算,顺时针至p1p2的角度为其真方位角 过p1的子午线在坐标平面上的投影一般为曲线(位于中央子午线上除外),该曲线在p1处的切线方向为真北方向
坐标方位角:p1点的坐标北方向起算,顺时针至直线p1p2的角度称为直线p1p2的坐标方位角α12和α21称为p1至p2的正、反方位角,互差180°
磁方位角:p1点的磁北方向顺时针量至p1p2的角度M称为直线p1p2的磁方位角 磁针静止时所指向的方向为磁子午线方向,磁子午线的北方向称为磁北方向
三北方向(用于地图定向)之间的夹角称为偏角
(1)子午线收敛角(坐标纵线偏角):真北方向与坐标北方向之间的夹角γ
(2)磁偏角:真北方向与磁北方夹角 三种角都是东正西负
(3)磁坐偏角:坐标北方向与磁北方向之间的夹角
图皆来自 现代测量学(第二版)
小比例尺(分界线) 大比例尺(分界线)
测量学 1:10万 1:1万
地图学 1:50万 1:10万
比例尺最大精度: 0.1mm·M M是比例尺分母
地形图的分幅与编号
传统编号法:

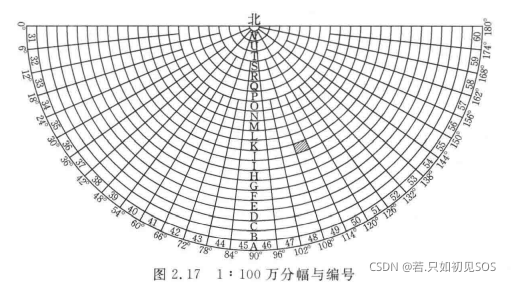

(1)以1:100万分幅为基础划分
经度180°起,自西向东6°经差分60纵,依次编号1、2...60,赤道向南向北纬差4°划分88°为22 行,依次编号A、B、C.......V

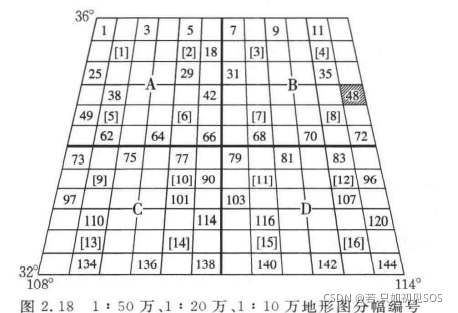

(2)1:50万 1:100万地形图按经差3°,纬差2°划分4幅 A、B、C、D
1:25万 1:100万地形图按经差1.5°,纬差1°划分4*4幅 [1]、[2]....[16]
1:10万 1:100万地形图按经差30',纬差20'划分12*12幅 1、2......144
(3) 1:5万 1:10万地形图按经差15',纬差10'划分4幅 A、B、C、D
1:2.5万 1:5万地形图按经差7'30'',纬差5'划分4幅 1、2、3、4
(4)1:1万 1:10万地形图按经差3'45'',纬差2'30''划分8*8幅 (1)、(2)...(64)
1:5000 1:1万地形图按经差1'52.5'',纬差1'15''划分4幅 a,b,c,d
新的编号法 (除1:100万皆由10位字母和数字组成)
比例尺 1:50万 1:25万 1:10万 1:5万 1:2.5万 1:1万 1:5000 1:2000 1:1000 1:500
代码 B C D E F G H I J K
10位数字和字母成 第1位:该图幅所在1:100万图幅的横行号代字 第2、3位:该图幅所在1:100万图幅的纵列号 第4位: 比例尺代码 第5、6、7位:该图幅所在1:100万图幅的行号 (不足补0) 第8、9、10位: 该图幅所在1:100万图幅的列号 (不足补0)
1:100万 1:100万 比例尺代码 1:100万行号 1:100万列号 行号 列 号
大比例尺地形图的分幅与编号
常采用矩形分幅,图幅的图廓线为平行于坐标轴的直角坐标网线
